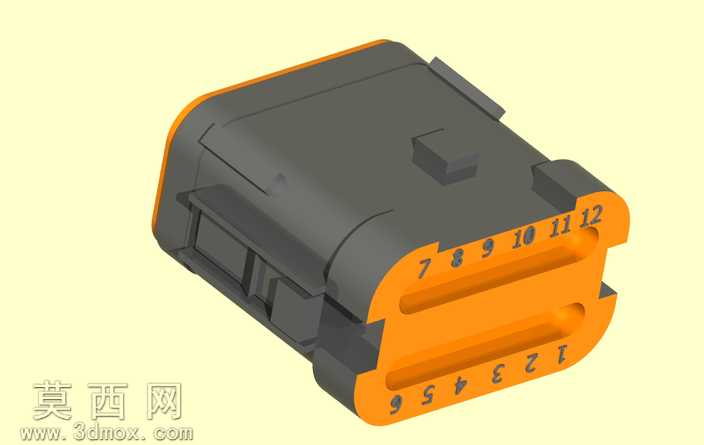

12芯德标工业连接器插头三维建模作品

本作品为12芯德标工业连接器插头的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业接插件的实际生产尺寸规范与装配逻辑开展设计。建模初期先梳理德标12芯插头的结构特征，将整体拆分为绝缘主体、插接端标识区、侧边卡扣定位结构、内部端子容纳腔四个核心模块，通过草图绘制、特征拉伸、倒角拔模等基础操作搭建主体框架，针对插头外壳的曲面过渡区域，采用曲面放样、边界混合的方式还原真实产品的圆润弧度，避免生硬棱角带来的失真问题。材质渲染阶段，为插头的绝缘基座部分赋予深灰色哑光硬质工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑胶的磨砂质感，为前端插接标识区域赋予亮橙色阻燃工程塑料材质，通过色彩对比强化产品的功能分区辨识度，同时在橙色区域精准蚀刻1至12的阿拉伯数字标识，还原真实产品的引脚编号特征，方便接线时的点位识别。结构设计上，完整还原了插头侧边的防呆卡扣、定位凸台结构，确保模型与对应插座的虚拟装配能够实现精准对位，内部预留的端子安装腔尺寸严格匹配德标插针的标准规格，可直接用于后续的端子装配模拟、线束排布设计工作。建模过程中对所有拔模角度进行了校验，确保外壳结构符合注塑生产的脱模要求，对插接配合面的公差进行了合理预留，还原工业连接器过盈配合的装配特性，整体模型无破面、无重叠特征，几何结构完整，可直接用于产品结构验证、装配干涉检查、产品宣传渲染图制作等场景，能够为工业接插件的设计优化、教学演示提供精准的三维数字模型支撑。
