米17直升机配套牵引操作杆件

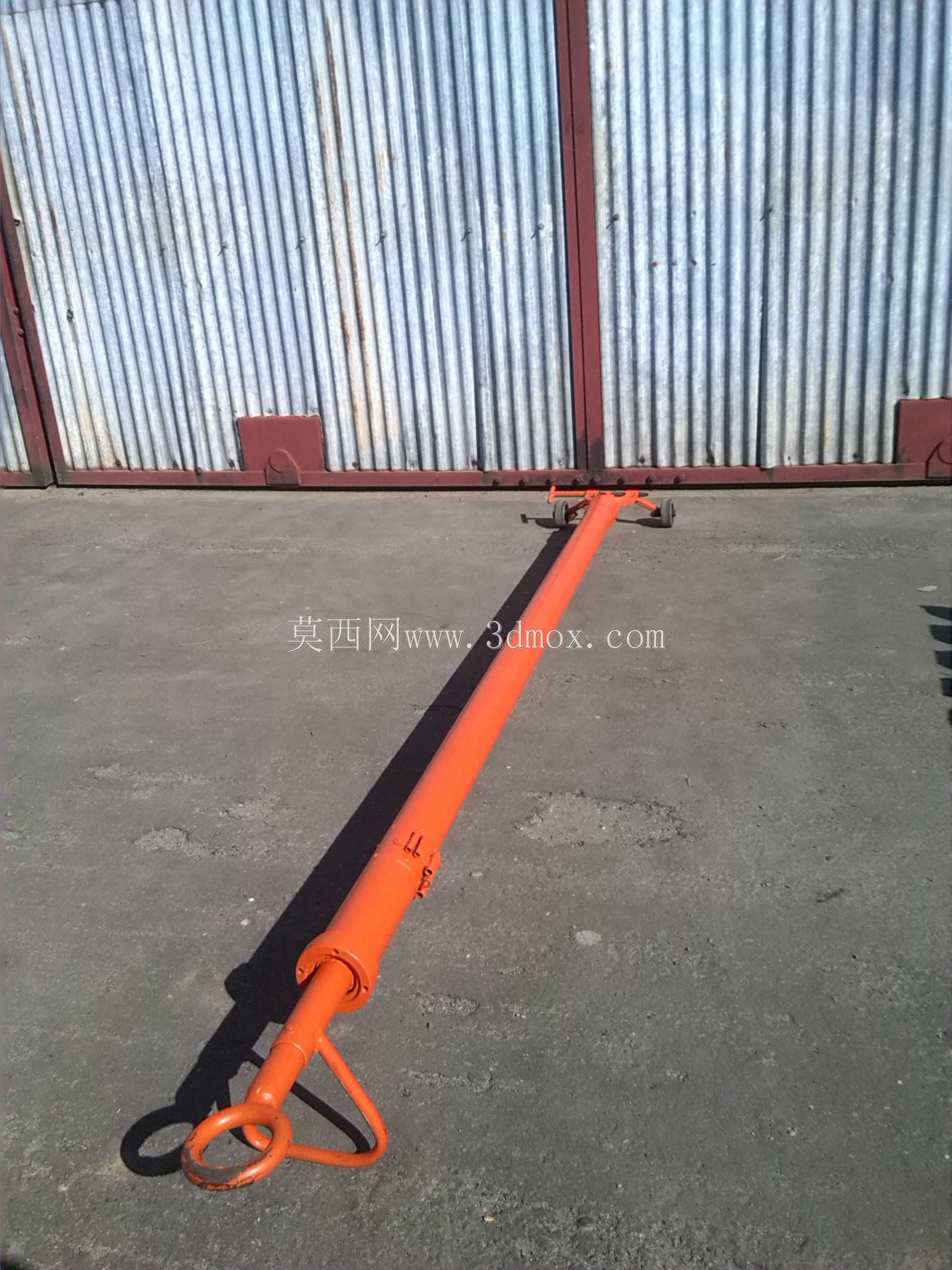

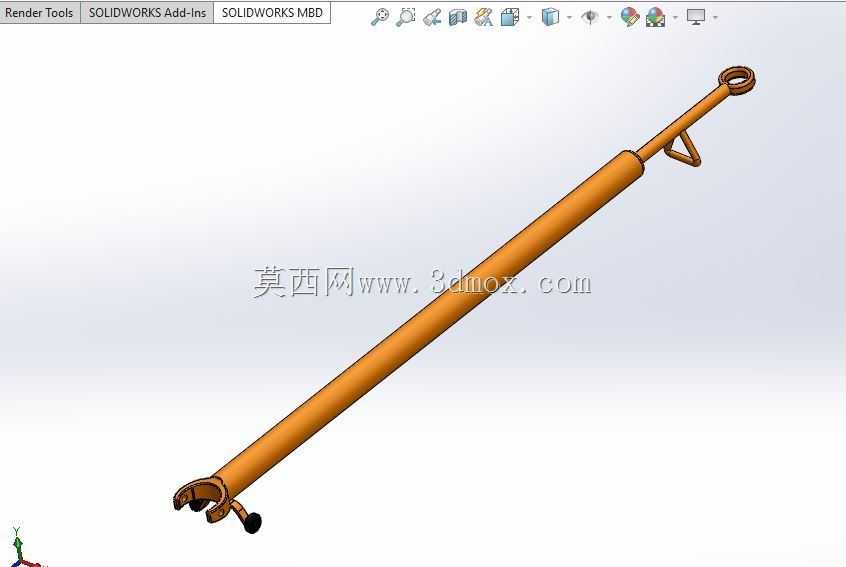

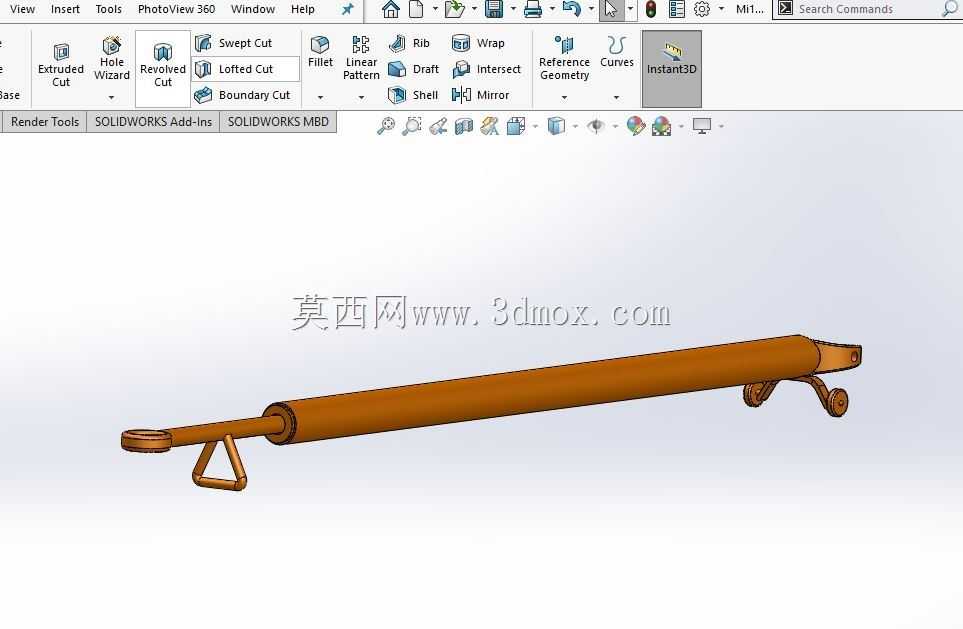

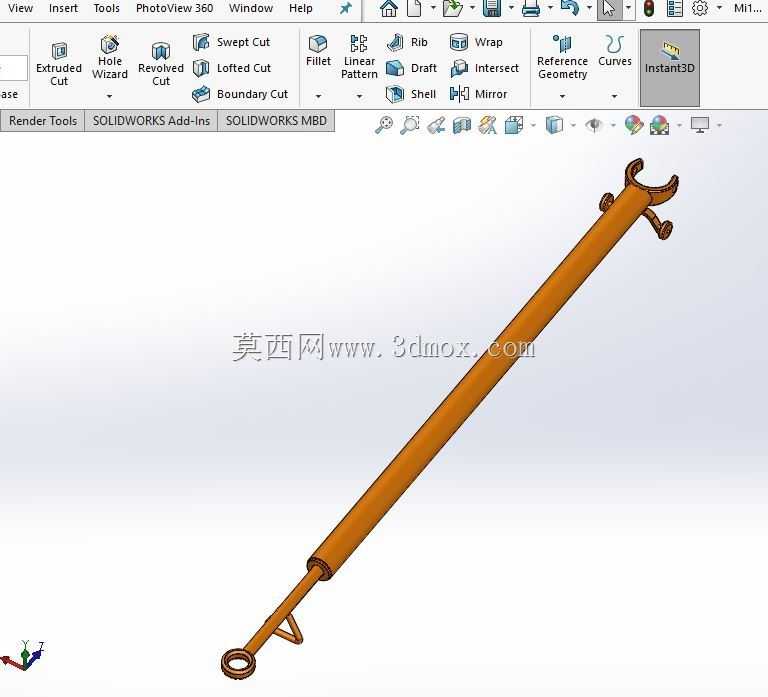

在通航及军用直升机地面保障作业场景中，这类牵引杆件是地勤人员移动、调度米17系列直升机的核心受力构件，日常主要承担地面拖行时的牵引力传递作用，避免直接牵拉直升机起落架结构造成结构形变或连接部位损伤。从实际使用场景来看，该杆件需要适配米17直升机前起落架的牵引接口，作业时一端的卡扣结构直接卡入起落架的牵引销位，带锁止的卡扣设计能避免拖行过程中脱开，卡扣旁的操作拨杆可实现单人快速对接与脱卸，无需额外辅助工具就能完成挂接操作，大幅压缩地面准备的作业时长。杆件主体采用长直杆身结构，整体受力路径沿杆身轴向分布，设计时充分考虑地面拖行的受力工况，杆身直径匹配常规牵引作业的载荷需求，既保证足够的抗弯、抗拉强度，又控制整体重量方便地勤人员搬运操作，杆身靠近上端吊环位置设置的三角加强筋，能分散吊环部位的集中应力，避免牵引转向时吊环根部出现应力断裂。上端的环形吊环结构用于连接地面牵引车的牵引挂钩，环形结构允许牵引过程中存在一定角度的转向偏移，适配机场地面不同转向半径的拖行需求，不会因为转向角度偏差造成接口卡滞或结构别劲。从安装边界来看，该杆件整体长度适配米17直升机前起落架到牵引车挂钩的常规作业间距，卡扣端的开口尺寸完全匹配米17起落架牵引接口的尺寸公差，挂接后不存在旷量，避免拖行启停时的冲击载荷损伤起落架结构；吊环的内径尺寸适配机场通用牵引车的挂钩直径，无需额外转接件就能直接配套使用。设计过程中优先考虑地面作业的实操性，杆身表面做防滑处理，方便人员搬运时抓持，卡扣的锁止结构带有防松设计，即便在颠簸的拖行过程中也不会意外松脱，整体结构没有冗余设计，所有功能结构都围绕地面牵引的实际需求设置，既满足强度要求，又兼顾地勤作业的操作便捷性，能适配机场平整铺装地面的各类牵引调度场景，包括机库内移位、停机坪调度、维修工位转场等不同作业工况。
