内燃机用活塞结构三维数模

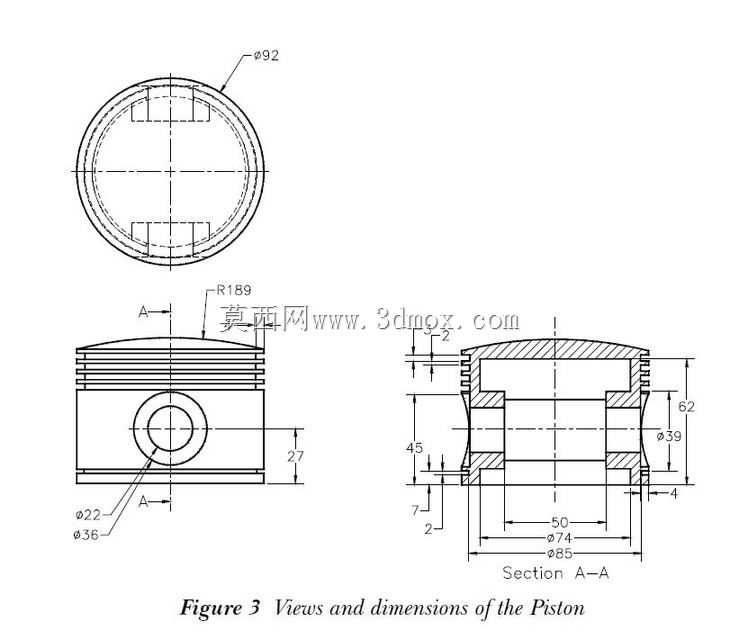

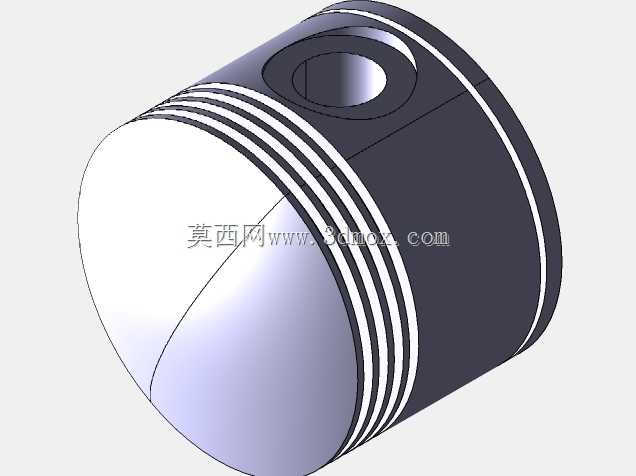

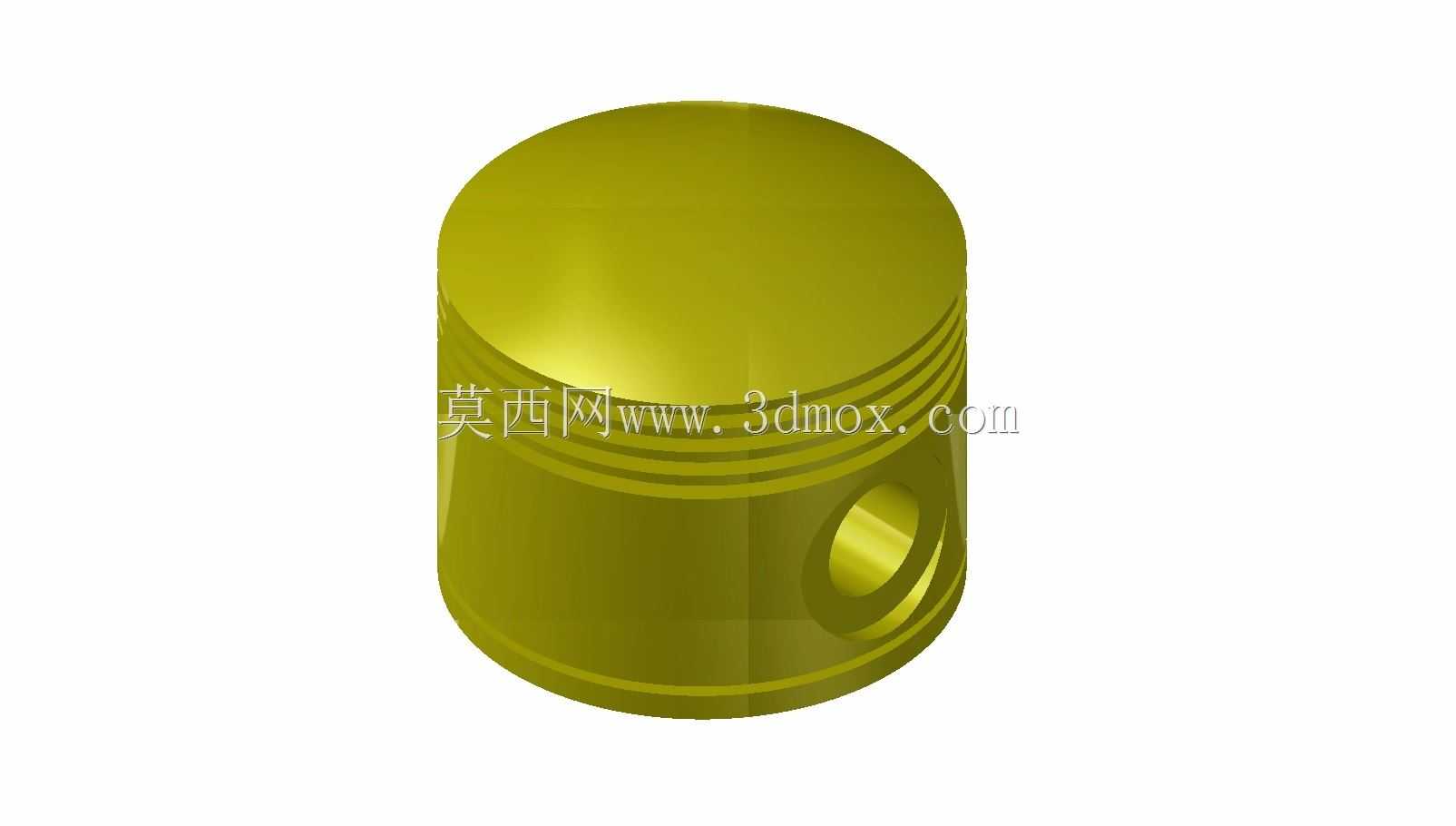

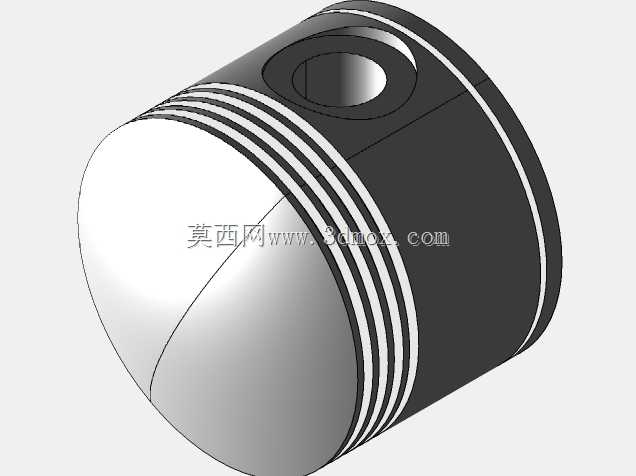

在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其工作环境长期处于高温、高压、高往复冲击的状态，设计合理性直接决定动力单元的输出效率、运行寿命与密封可靠性。这款活塞的三维结构完整还原了量产部件的核心特征，顶部采用平顶式燃烧室配合设计，可适配多数小排量四冲程汽油机的压缩比需求，顶面无复杂凹坑结构的设计，既降低了加工环节的工艺复杂度，也能减少积碳在顶面的附着概率，日常维护中积碳清理的操作难度更低。活塞头部设置了多道环槽结构，可分别适配气环与油环的安装，气环槽的位置靠近顶面，能够在做功冲程中有效阻隔燃烧室高压燃气向下窜入曲轴箱，油环槽则预留了回油孔位，可将缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞裙部采用了类椭圆的型线设计，并非正圆柱结构，这一设计是考虑到活塞工作时受热膨胀的不均匀性，销座方向的金属量更多，热膨胀量更大，裙部型线的预变形设计可保证活塞在工作温度下与缸壁保持均匀的配合间隙，避免冷态敲缸与热态拉缸的问题。活塞销孔采用了同轴贯通设计，孔位内部预留了卡环槽，可安装活塞销卡环限制活塞销的轴向窜动，避免销子脱出刮伤缸壁，销孔的位置略偏向活塞承压面一侧，能够在做功冲程换向时减小活塞对缸壁的敲击噪声，提升整机运行的平顺性。从安装边界来看，活塞的外径尺寸需与气缸内径保持严格的配合公差，裙部的长度设计需保证活塞在上下止点位置时，不会与曲轴平衡块、气门机构发生运动干涉，环槽的宽度与深度需与对应规格的活塞环尺寸匹配，销孔的内径公差需保证活塞销能够顺利压装同时无过量间隙。在实际应用场景中，这类活塞广泛应用于通用小型汽油机、摩托车动力单元、小型发电机组动力端，建模过程中完整还原了各部位的圆角过渡、壁厚变化特征，可直接用于运动仿真、装配干涉检查、教学演示等场景，也可作为同类型活塞改型设计的基础数模，调整顶部燃烧室形状、环槽数量、销孔位置即可适配不同排量、不同压缩比的动力需求。
