多爪式环形钢丝间隔定位构件结构设计

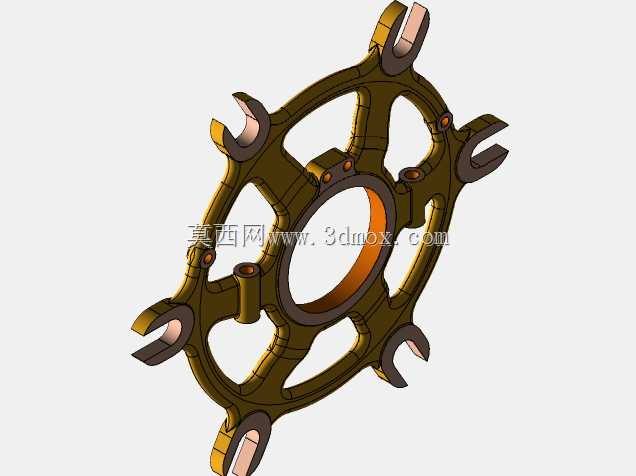

该环形多爪构件主要应用于多股平行钢丝束的排布固定场景，常见于缆索承重结构、柔性传动钢索组、预应力钢丝束施工等工况中，核心作用是维持各根钢丝之间的设计间距，避免钢丝在受拉、振动工况下出现相互挤压、摩擦磨损、排布错位的问题，保障整束钢丝的受力均匀性，延长索体整体使用寿命。从结构设计逻辑来看，构件采用中心环形基体作为核心承载主体，中心通孔的尺寸匹配芯部定位轴或者中心索股的外径，保证构件安装后与中心基准的同轴度，避免整束钢丝出现偏心受力。沿环形基体周向均匀分布的八个开口卡爪，每个卡爪的开口弧度与对应规格钢丝的外径匹配，卡爪开口处做了导向倒角设计，安装时无需从钢丝端部穿入，可直接从钢丝侧向卡入就位，大幅降低现场拼装的操作难度，尤其适合长距离索体的间隔件加装作业。每个卡爪与环形基体的衔接位置都做了圆弧过渡加强处理，避免应力集中导致卡爪受侧向力时出现断裂，基体上分布的小型沉孔可用于穿装固定销或者绑扎丝，将构件与相邻钢丝做辅助固定，防止构件沿索体轴向出现滑移偏移。构件整体采用镂空式辐条结构连接中心环与外圈卡爪，在保证整体结构刚度、满足卡爪位置精度要求的前提下，尽可能削减构件自身重量，降低整束索体的额外静载，同时镂空结构可减少风阻，在户外架空索体应用场景下能降低风致振动的影响。从安装边界来看，构件的最大外缘由各卡爪的外端面决定，设计时需匹配索体整体护套的内径尺寸，保证间隔棒安装后不会与外层护套产生干涉；各卡爪的定位槽中心到中心环轴线的距离严格按照钢丝排布的节圆尺寸设计，保证每根钢丝卡入后都处于设计位置，不会出现钢丝弯折、局部应力过大的问题。卡爪的夹持深度经过反复校核，既保证钢丝卡入后不会在正常振动工况下脱出，又不会因为夹持过深导致钢丝表面防腐层被刮损，适配常规镀锌钢丝、环氧涂层钢丝的使用要求。在实际工程应用中，该类间隔构件的排布间距需要根据索体的直径、钢丝数量、设计荷载、风振频率等参数综合计算，通常沿索体轴向等距布置，将整段长索拆分为多个短段钢丝单元，抑制钢丝之间的相对错动，同时也能避免长细比过大导致的钢丝局部失稳问题。相较于传统的整体穿装式间隔套，这种侧装多爪结构的安装效率提升明显，后期维护更换时也无需拆解整束索体，仅需将损坏的构件从卡爪处撬开即可替换，大幅降低运维成本。
