本迪克斯飞机磁线圈结构设计

在航空活塞发动机的点火系统中，磁电机是核心的点火能量供给部件，而本迪克斯系列磁线圈作为磁电机的核心电磁转换构件，直接决定了发动机点火的可靠性与高空工况下的运行稳定性。这类磁线圈主要适配通用航空领域的小型活塞式航空发动机，承担着将磁电机转子旋转产生的交变磁场转化为高压点火电能的功能，为发动机气缸内的火花塞提供足够击穿间隙的高压电，保障油气混合气的可靠点燃，在轻型飞机、运动类航空器的动力系统中应用广泛。

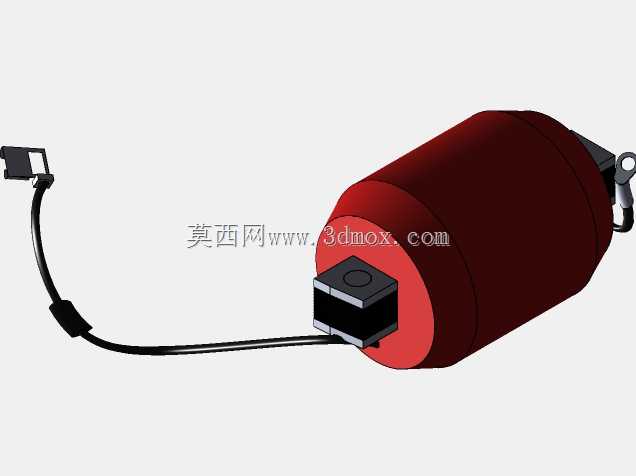

从结构设计角度来看，该磁线圈采用了一体化灌封的主体结构，红色的绝缘灌封外壳将高低压绕组完全包裹，能够抵御航空作业场景下的振动、温湿度变化以及油污侵蚀，避免绕组出现绝缘破损、匝间短路的问题。线圈主体的出线端采用了带卡扣的快接结构，配套的柔性引线带有金属插接端头，能够在磁电机内部的紧凑安装空间内完成布线连接，引线的长度与弯折弧度经过适配设计，既不会因为过长在振动环境下出现晃动磨损，也不会因为过短导致装配时出现插接应力，避免长期使用后引线根部断裂。

在安装边界的设计考量上，线圈主体的外形为带切边的类圆柱结构，底部设置有带挂孔的固定支耳，能够通过螺栓快速固定在磁电机的壳体安装位上，固定点位的位置精度经过匹配调校，安装后线圈与磁电机转子磁极的气隙保持在设计要求的均匀范围内，既不会因为气隙过大导致磁耦合效率下降、点火能量不足，也不会因为气隙过小出现转子运转时的擦碰问题。线圈侧面的凸起定位结构能够与壳体上的定位槽配合，避免装配时出现周向转动，保障绕组与磁极的相对位置始终符合设计要求。

设计过程中需要重点考量线圈的绝缘性能与耐温特性，航空发动机舱内的工作温度范围跨度大，地面停机时的高温与高空飞行时的低温交替出现，灌封材料的选择需要匹配对应的热膨胀系数，避免温度循环后灌封层与绕组之间出现分层，影响绝缘与散热效果。同时线圈的绕组匝数、线径选择经过匹配计算，能够在发动机不同转速区间都输出稳定的高压电能，低速启动时提供足够的点火能量保证顺利启动，高速运转时不会因为电压过高击穿绝缘层，保障全工况下的点火可靠性。
