带快锁结构的管状扶手固定夹结构

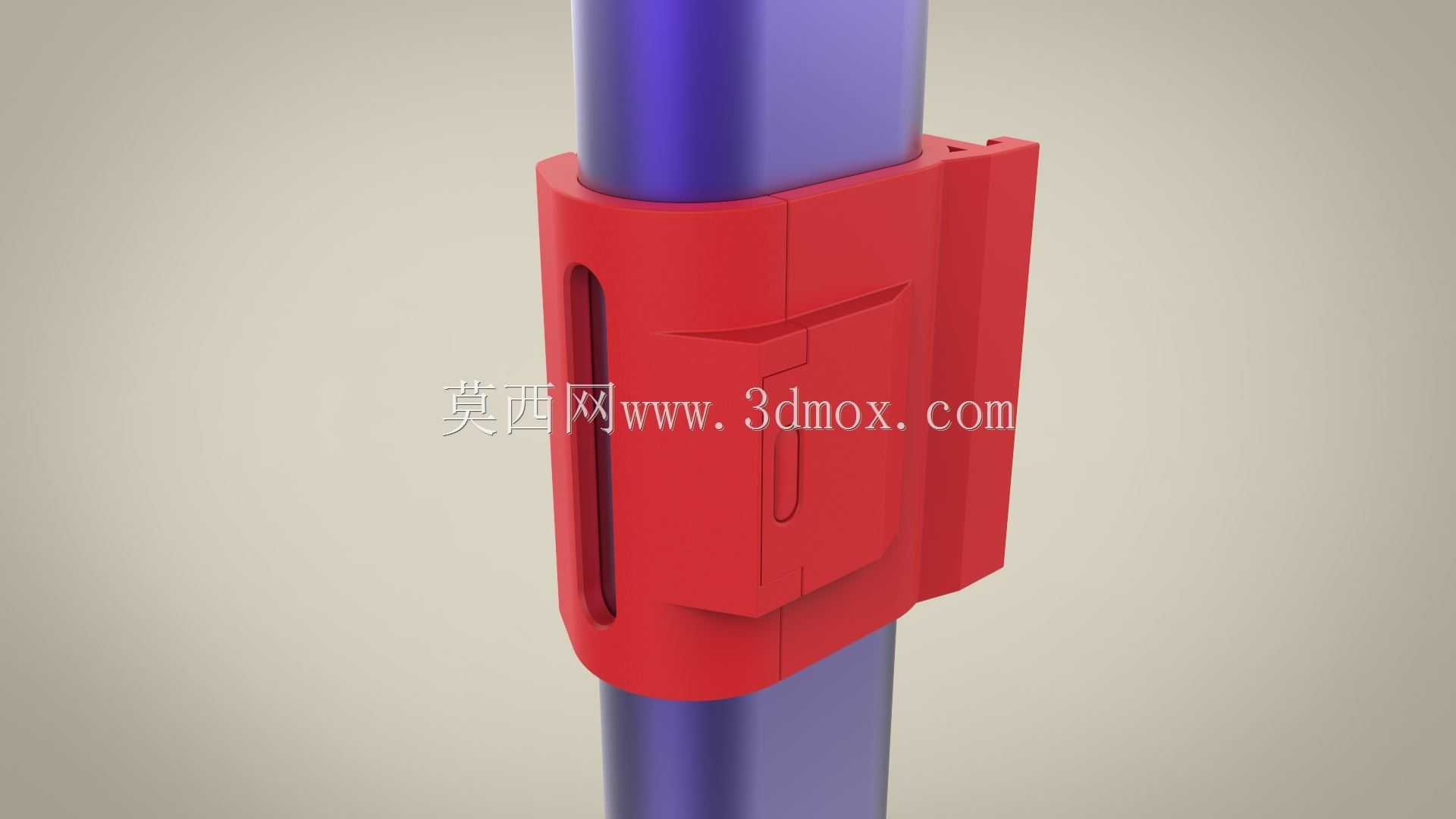

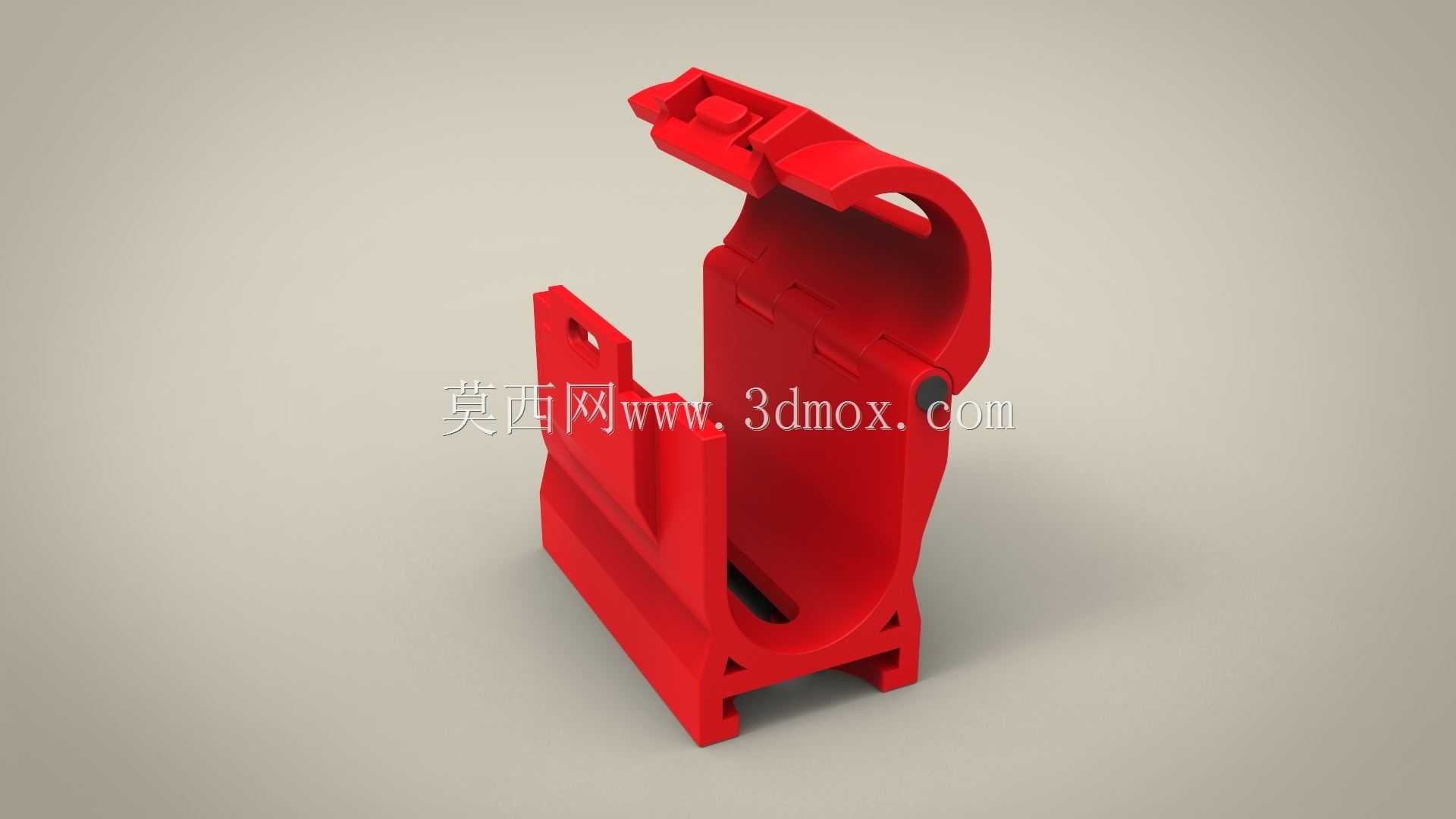

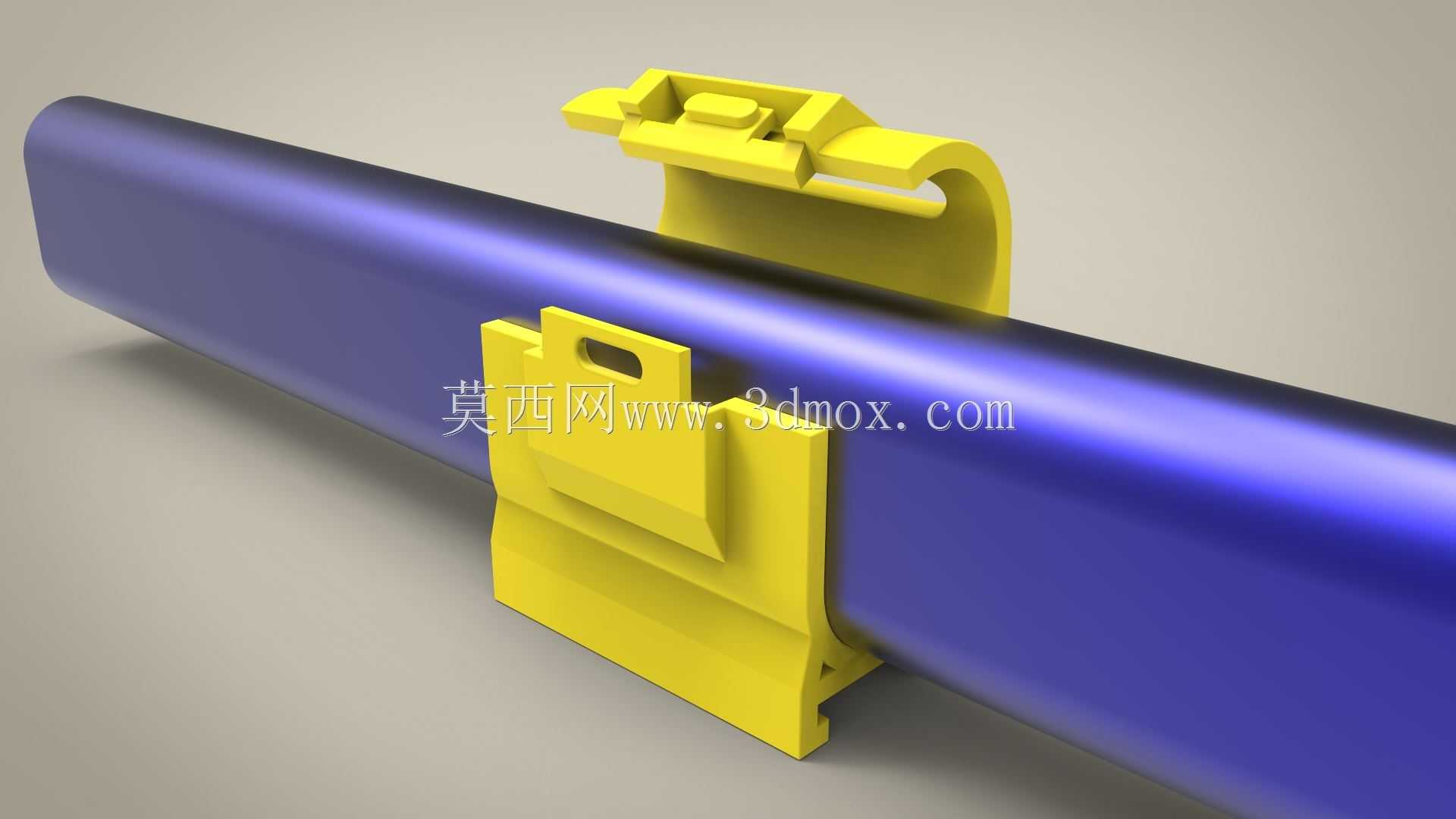

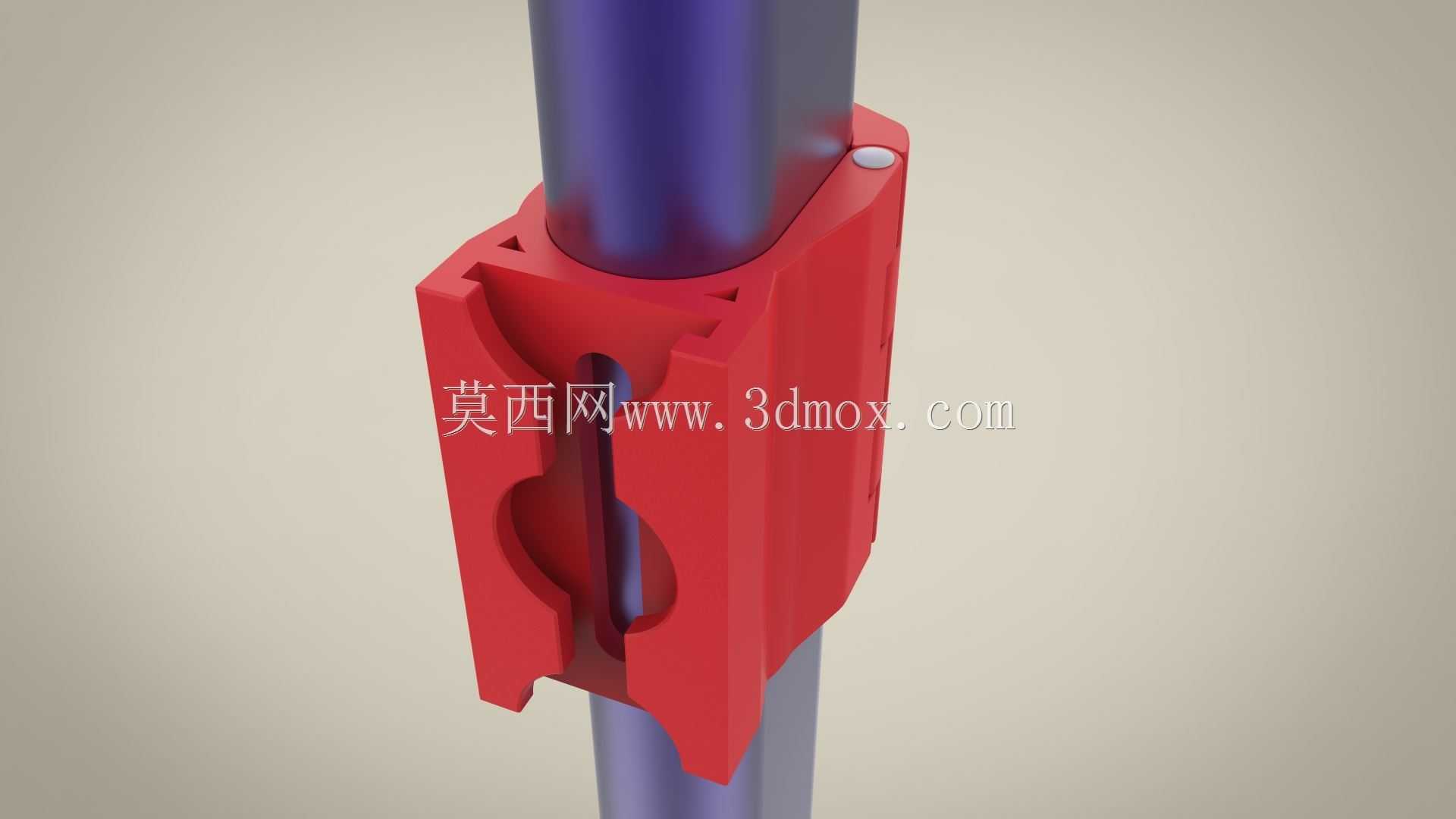

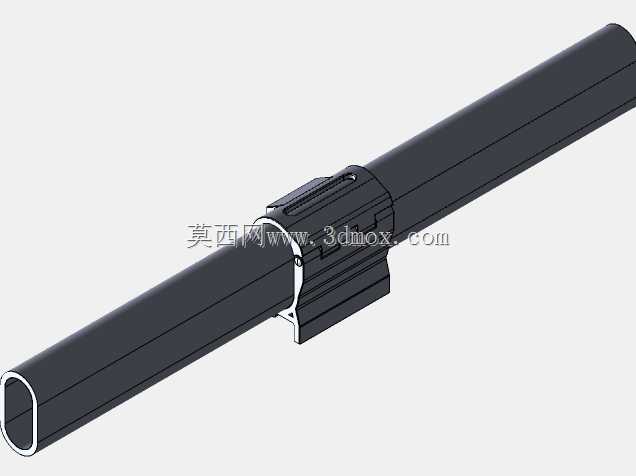

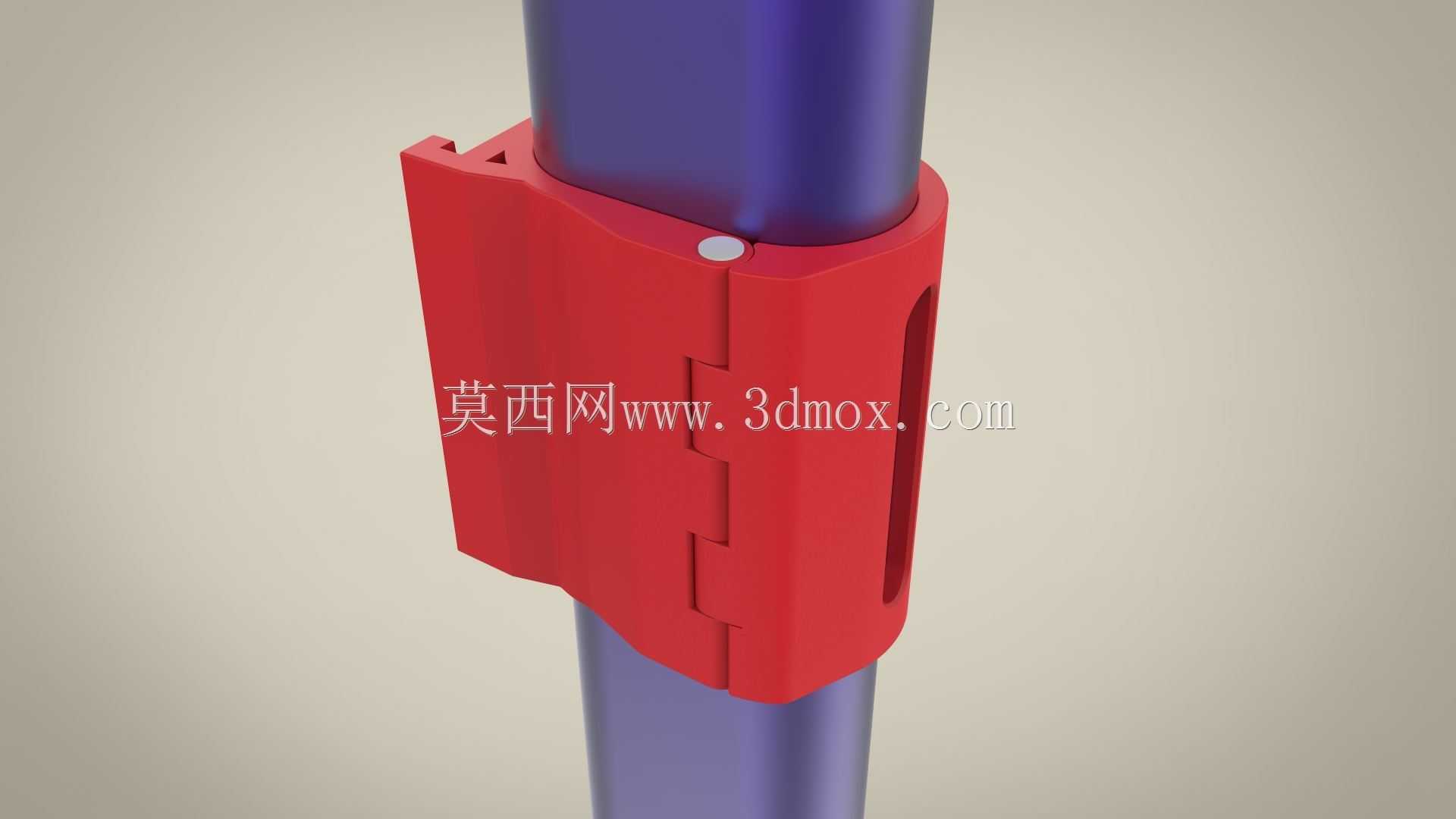

这类带快锁结构的扶手夹，最初是面向载人航天设备内的管状扶手配套开发的夹持构件，核心作用是在无额外紧固件的前提下，实现扶手与挂载件的快速装拆，适配舱内有限操作空间下的快速调整需求，后续也可延伸应用到民用康复器械、工业设备护栏、户外装备架等带圆管状扶手的场景中。从结构设计逻辑来看，整个夹体采用上下分体式卡扣布局，下半部分为C型抱夹基座，内弧面与目标圆管的外径完全贴合，保证夹持时的接触面积足够，避免应力集中划伤管体表面；上半部分集成了带抑制结构的锁定卡扣，卡扣与基座之间通过一体成型的柔性连接臂实现开合，不需要额外装配铰接轴，减少零件数量的同时也降低了装配环节的公差累积风险。锁定结构的设计核心是抑制误触解锁，卡扣扣合后，顶部的按压锁舌会自动卡入基座的限位槽内，只有主动按压锁舌解除限位，才能向上扳动卡扣完成解锁，常规的振动、拉扯载荷都不会触发解锁动作，完全满足载人场景下的可靠性要求。材料选用ABS工程塑料，一方面是看中其足够的结构强度与抗冲击韧性，在常规夹持载荷下不会发生脆断，另一方面ABS的成型工艺性好，整个夹体可以通过单型腔注塑一次成型，不需要后续的二次机加工，量产时的成本控制优势明显。安装边界上，夹体的C型开口尺寸与配套圆管的外径为间隙配合，安装时不需要额外工具，只需要将夹体对准管体按压到位，卡扣就会自动锁合完成固定；夹体顶部预留的挂载平面带有标准的卡槽结构，可以直接卡装配套的功能附件，不需要额外打孔或者粘接，不会破坏扶手管的原有结构强度。从受力角度分析，夹体的壁厚做了差异化设计，夹持受力的弧面区域壁厚加厚，保证长期夹持下不会发生蠕变松弛，而连接臂区域则根据柔性开合的需求做了适当减薄，兼顾开合手感与结构疲劳寿命，经过反复开合测试后，连接臂不会出现发白、断裂的问题，锁定结构的卡合量也不会出现明显衰减。这类夹持结构的设计难点在于平衡锁定可靠性与操作便捷性，锁合量过大会导致解锁需要的按压力过大，操作手感差，锁合量过小则容易在外力作用下意外脱开，设计时通过多轮样件测试调整了锁舌的倒角角度与卡合深度，最终实现单指即可按压解锁，同时锁定后能承受数倍于额定挂载载荷的拉力不脱开。夹体的外形做了全圆角过渡处理，没有尖锐的棱角，避免在使用过程中划伤操作人员，这一点在航天舱内、康复器械等有人接触的场景中尤为重要，所有的分型面都设置在夹体的非接触侧，避免合模缝产生的毛刺接触人体或者管体表面。
