手动旋转式金属管材切割工具结构设计

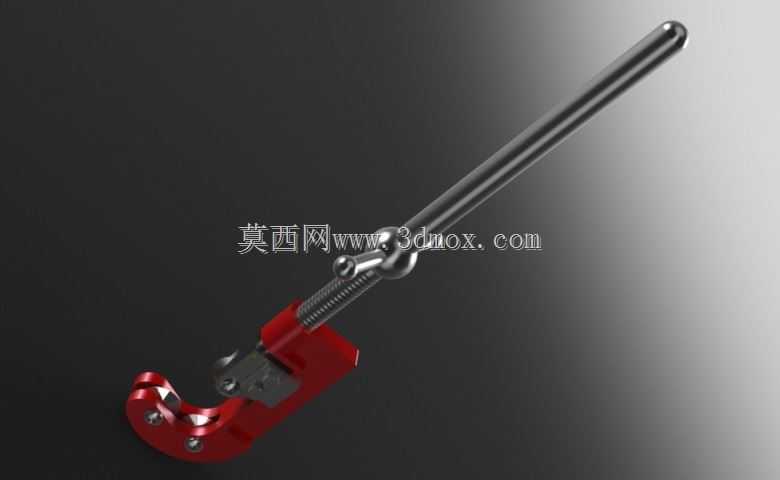

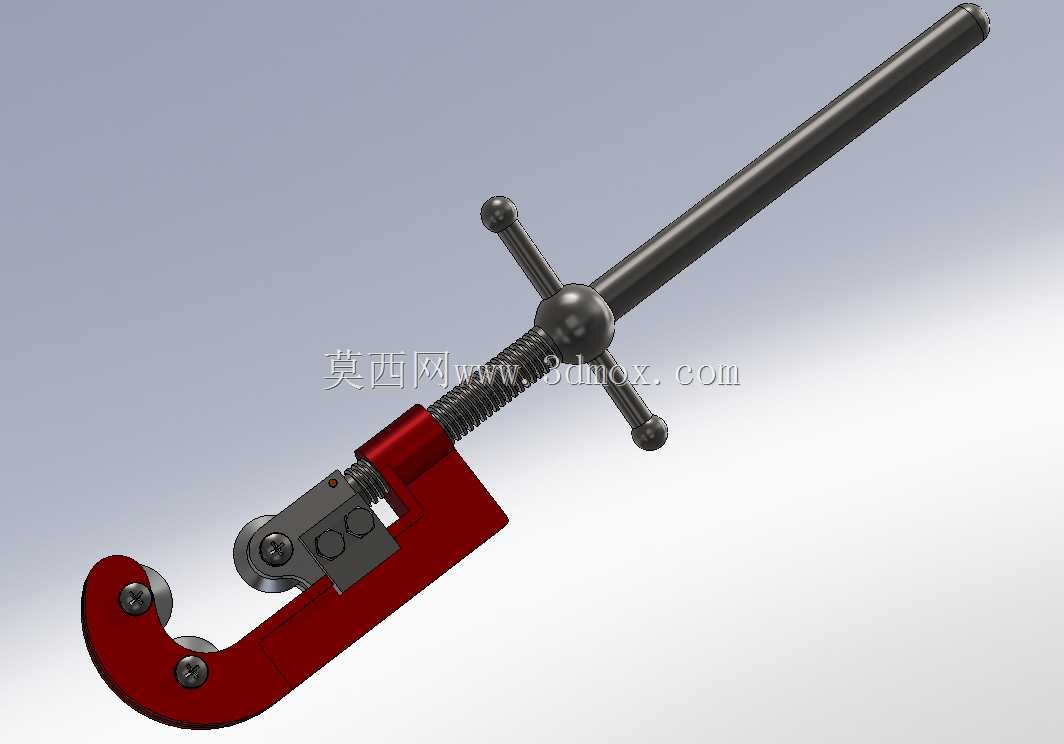

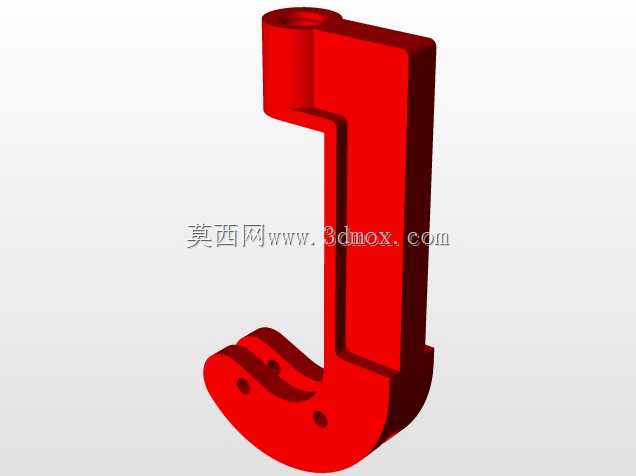

这款手动切管工具主要面向小口径金属管材的现场切割作业场景，在水电安装、制冷管路布设、小型金属构件加工、设备维修现场都有极高的使用频次，相比大型锯切设备，它不需要外接电源，单手即可操作，能够在狭窄的安装空间内完成管材截断作业，尤其适合现场施工中无法搬动大型设备的作业环境。从功能结构来看，工具采用C型开口卡管结构，作业时先将待切割管材卡入C型钳口内，通过旋转尾部的长操作杆带动进给螺杆推进，让钳口内的切割滚轮逐步压紧管材外壁，之后绕管材圆周方向反复转动整个工具，配合螺杆的逐步进给，就能在管材表面形成连续的环形切割痕，最终实现管材的整齐截断，切割过程中不会产生大量切屑，切口平整无毛刺，不需要额外做大量的端口打磨处理，能有效提升现场管路安装的作业效率。设计过程中重点考虑了手动操作的力臂匹配，长操作杆的长度经过力学核算，既保证操作人员施加较小的握力就能产生足够的切割压紧力，又不会因为力臂过长导致工具在狭窄空间内转动受阻；切割滚轮采用高硬度耐磨材质，适配铜管、薄壁钢管、铝管等多种常见小口径金属管材，钳口的两个支撑滚轮与切割滚轮呈三角分布，切割过程中能稳定抱紧管材，不会出现跑偏、切口歪斜的问题。从安装边界和外形尺寸来看，工具整体为长杆加C型钳体的结构，C型钳口的开口尺寸覆盖常规小口径管材的外径范围，作业时只需要预留出绕管材转动的环形操作空间即可，不需要额外的安装固定基座，操作人员手持即可完成全部作业流程；钳体部分采用高强度金属材质，表面做防锈处理，能够适应施工现场潮湿、多粉尘的复杂作业环境，进给螺杆采用梯形螺纹设计，进给过程平稳无卡顿，长期使用也不会出现螺纹滑牙的问题，操作杆末端做圆滑处理，握持施力时不会硌手，长时间作业也能降低操作人员的手部疲劳感。在结构细节上，切割滚轮采用可更换设计，当滚轮磨损后只需要拆卸固定销就能完成配件更换，不需要整体报废工具，能有效降低现场作业的工具使用成本；钳体与螺杆的配合部位设置有防尘结构，能够阻挡施工现场的金属碎屑、灰尘进入螺纹配合面，保证进给动作的顺畅性，整体结构没有复杂的传动部件，日常维护只需要定期在螺纹部位涂抹少量润滑脂即可，不需要复杂的保养流程，非常适合一线施工人员长期高频使用。
