双轮起重吊钩滑轮组结构设计

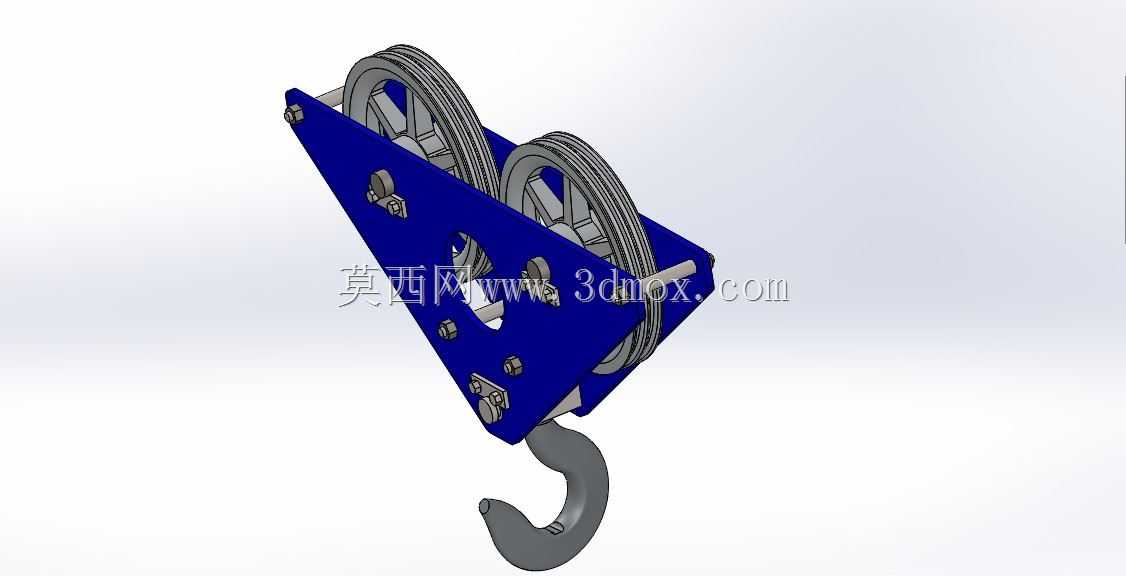

这款双轮滑轮吊钩组件是起重作业场景里的核心受力部件，常配套在桥式起重机、门式起重机、小型移动吊机的起升机构末端，直接承担被吊重物的载荷传递作用，在车间设备移位、仓储货物装卸、基建现场构件吊装等场景中都有广泛应用。从结构设计逻辑来看，组件采用三角布置的安装板作为承载基体，两块平行的蓝色安装板通过多组螺栓紧固件锁紧，为两个绳槽滑轮提供稳定的安装支撑，这种三角构型的安装板能在有限的安装空间内最大化分散滑轮传递来的钢丝绳拉力，避免局部应力集中导致的结构变形，同时也能为下方吊钩的连接留出足够的摆动空间，适配起吊过程中重物的小幅偏摆工况。两个滑轮沿安装板斜边方向依次排布，匹配双绳起升的倍率要求，能有效降低单根钢丝绳的承载负荷，同时滑轮的绳槽弧度经过适配设计，能与常用规格的起重钢丝绳良好贴合，减少钢丝绳在收放过程中的挤压磨损，延长钢丝绳的使用寿命。滑轮内部预设了轴承安装位，可配套标准滚动轴承实现低阻力转动，避免起升过程中滑轮卡滞导致的钢丝绳跳绳、磨损加剧问题。下方的吊钩采用锻造钩体结构，钩头带有防脱挡边的安装位，可加装防脱装置避免吊索具从钩口意外脱出，吊钩与安装板之间采用铰接连接结构，允许吊钩沿水平方向360度回转、沿垂直方向小幅摆动，抵消起吊过程中重物转动带来的附加扭矩，避免钢丝绳出现拧扭打结的问题。从安装边界来看，组件上部预留了与起升钢丝绳绕接的走绳空间，安装板上的螺栓孔位间距经过标准化设计，可直接适配同吨位级别的起重吊具安装要求，整体结构紧凑，在保证额定承载能力的前提下控制了组件自身重量，降低起升机构的无效载荷。设计过程中对安装板的折弯处、滑轮轴的安装位、吊钩铰接点都做了应力强化处理，避免交变载荷作用下出现疲劳开裂问题，所有外露的紧固件都采用防松设计，适配起重作业高频次、变载荷的使用工况，能在复杂的作业环境下长期稳定工作。
