带齿状限位结构的可调式特殊铰链

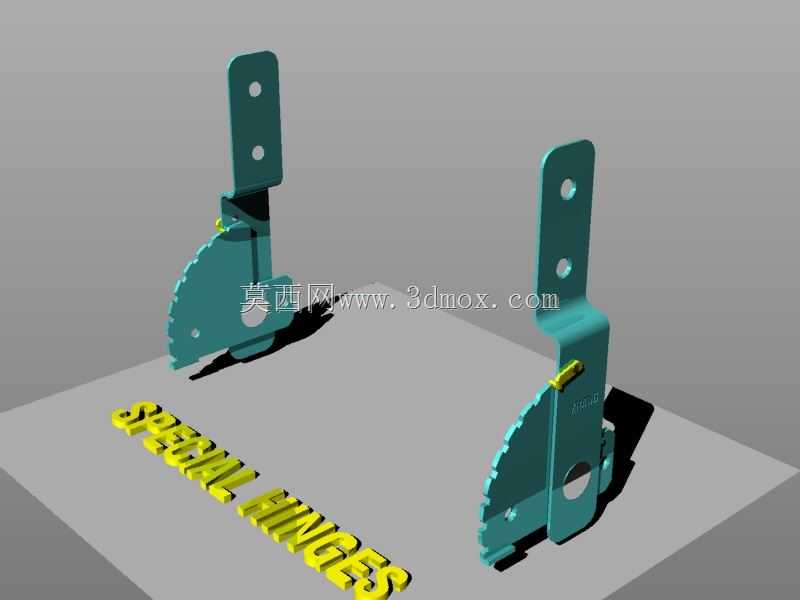

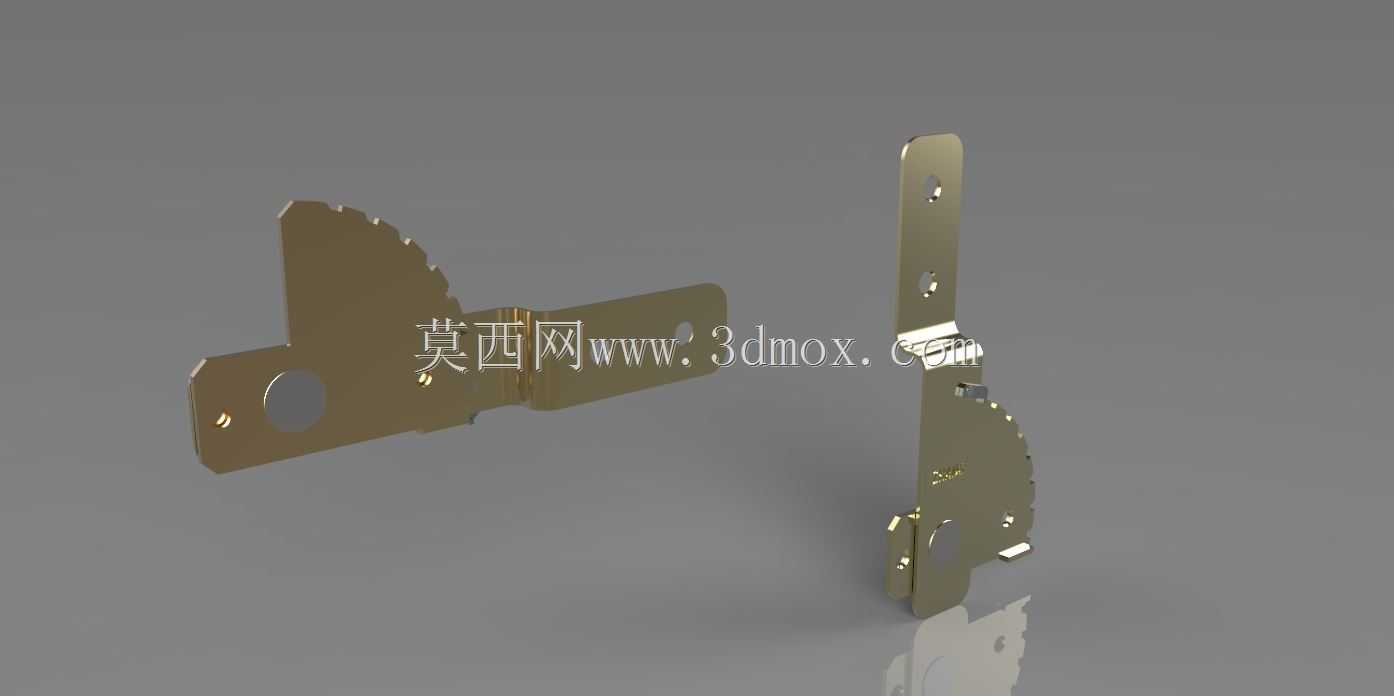

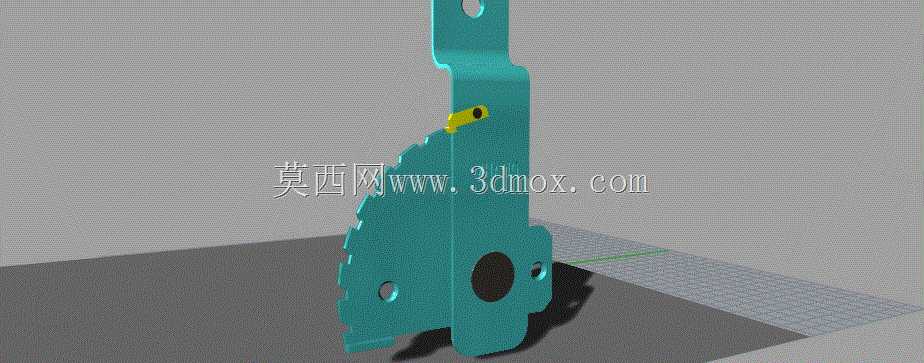

日常做设备结构设计时，经常会遇到需要在开合过程中实现多档位停留的铰接场景，比如设备检修门的角度固定、工装夹具的角度调节、小型操作台的翻板定位，普通合页类铰链只能实现0到最大角度的自由开合，没有档位限位能力，额外加装锁止结构又会占用过多安装空间，增加装配复杂度。这款特殊铰链的设计刚好解决了这类场景的痛点，主体采用单侧带齿槽的立板结构，齿槽沿铰接转动的圆弧轨迹均匀排布，配合铰接轴旁的弹性锁止销，转动到对应角度时锁止销会卡入齿槽，实现角度的固定，不需要额外操作锁扣，调整角度时只需要扳动锁止销的拨杆就能解锁，操作逻辑非常顺手。从安装边界来看，这款铰链的主体立板上预留了三个安装孔，其中一个大尺寸圆孔位于立板中下位置，两个小圆孔分别布置在立板下部两侧和顶部，安装时可以根据安装面的实际空间选择对应的孔位固定，不需要额外加工转接板，适配不同厚度的安装基材。立板顶部的挂孔还可以实现临时悬挂固定，方便设备组装过程中的预定位，减少装配时的对位难度。齿槽的齿形做了圆角过渡处理，不会出现锁止销卡滞无法脱出的问题，同时齿面的接触面积足够大，长期使用不会出现齿面磨损导致的档位打滑，能承受一定的径向载荷，适配有一定承重需求的铰接场景。铰接部位的销孔做了同轴度公差控制，转动过程中没有明显的旷量，不会出现开合时的晃动问题，锁止销内置的弹簧弹力经过匹配，既不会因为弹力过小导致锁止失效，也不会因为弹力过大导致解锁操作费力。在实际选型应用时，这类铰链可以直接替代普通合页用在需要档位停留的设备部位，不需要改动原有安装面的尺寸，只需要对应孔位打固定孔即可，相比自己设计加工同类铰接结构，能节省不少设计和打样的时间，结构可靠性也经过了实际场景的验证，不需要反复测试调整锁止结构的参数。
