STK077音频功率放大模块结构设计

在音频设备的电路设计环节，功率放大模块是决定发声系统输出能力的核心部件，STK077这类厚膜结构的音频功率放大模块，常被应用在中小型桌面音响、车载音频改装单元、工业广播终端、家用功放设备的信号放大链路中，承担将前级输出的弱音频信号放大至足够功率以驱动扬声器负载的作用。从实际使用场景来看，这类模块的输出功率可覆盖20W级别的负载驱动需求，失真度控制在0.3%THD的水平，适配±22V的供电工况，能够满足多数民用及商用音频设备的放大需求，相比分立元件搭建的功放电路，厚膜集成的模块一致性更好，外围电路搭建难度低，适合批量生产的音频设备选用。

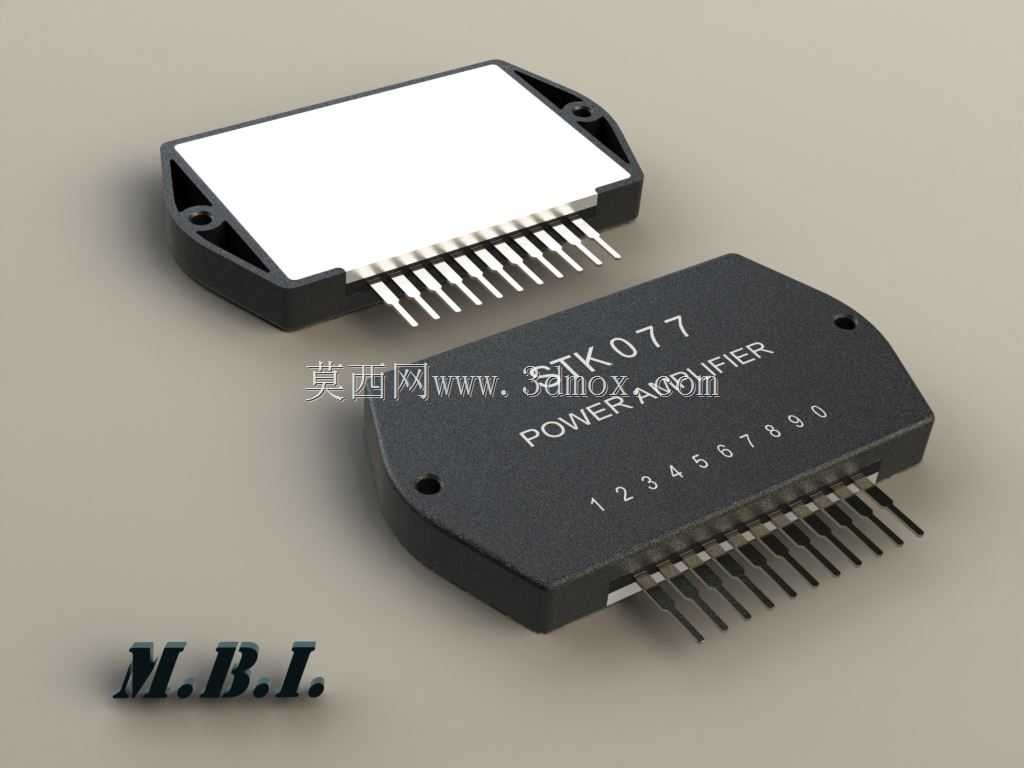

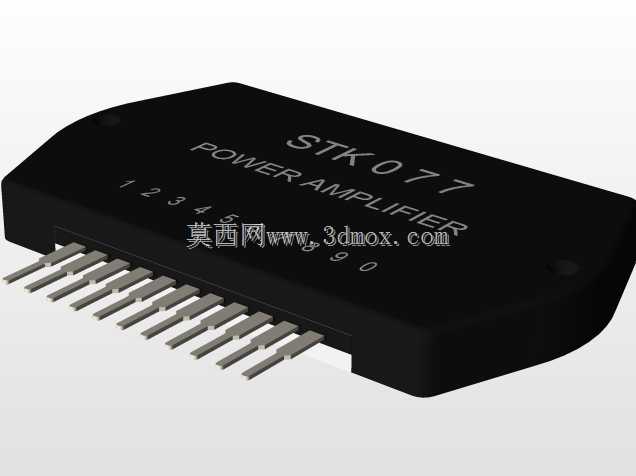

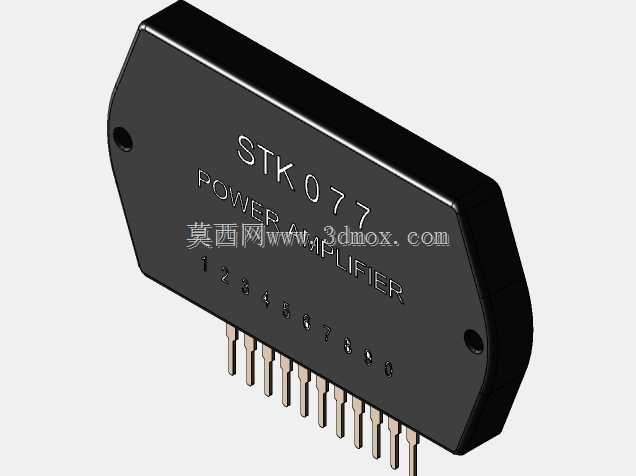

从结构设计角度来看，该模块采用带固定耳的黑色塑封外壳，外壳两侧延伸出带安装孔的固定支耳，安装孔位的间距经过标准化设计，适配常见的PCB板安装孔位布局，引脚采用单排直插的SIL封装形式，引脚共10个，从模块本体一侧平行引出，引脚间距符合常规直插元件的排布规范，在PCB布局时可直接对应标准焊盘尺寸，无需额外定制孔位。模块本体的散热面设计在背部金属衬底位置，安装时可直接贴合设备机箱内壁或者外置散热片，借助金属结构传导工作时产生的热量，避免长时间大功率输出下的温度累积导致性能漂移。

建模过程中需要重点关注几个边界尺寸：首先是模块本体的长宽高比例，外壳的边角做了小弧度的倒角处理，固定支耳的厚度与本体外壳保持一致，安装孔的内径适配M3规格的固定螺丝，孔位边缘做了沉台设计，避免螺丝拧紧时突出外壳表面影响安装平整度。引脚的长度需要预留出PCB焊接后的余量，引脚的截面尺寸匹配标准2.54mm间距排针的规格，每根引脚的编号从1到10丝印在模块正面的外壳表面，与引脚排布顺序一一对应，方便生产焊接时的对位校验。模块正面的标识区域做了凹印处理，型号、功能字样的印刷位置居中排布，建模时可通过表面贴图还原丝印细节，保证模型与实物的外观一致性。

在进行设备结构适配时，需要预留出模块上方的散热空间，引脚焊接端与周边元件的间距要满足安规爬电距离要求，固定支耳的安装位置要避开PCB上的走线区域，螺丝锁紧时的扭矩需要控制在合理范围，避免塑封外壳受挤压出现开裂。这类厚膜功放模块的内部电路已经完成了集成封装，结构设计时不需要考虑内部元件的排布，只需要保证外部安装尺寸、引脚位置、散热接触面的精度即可，相比分立元件的功放结构，能够大幅缩减结构设计的工作量，同时提升整机的装配效率。
