手动式金属板材圆盘切割钣金机具

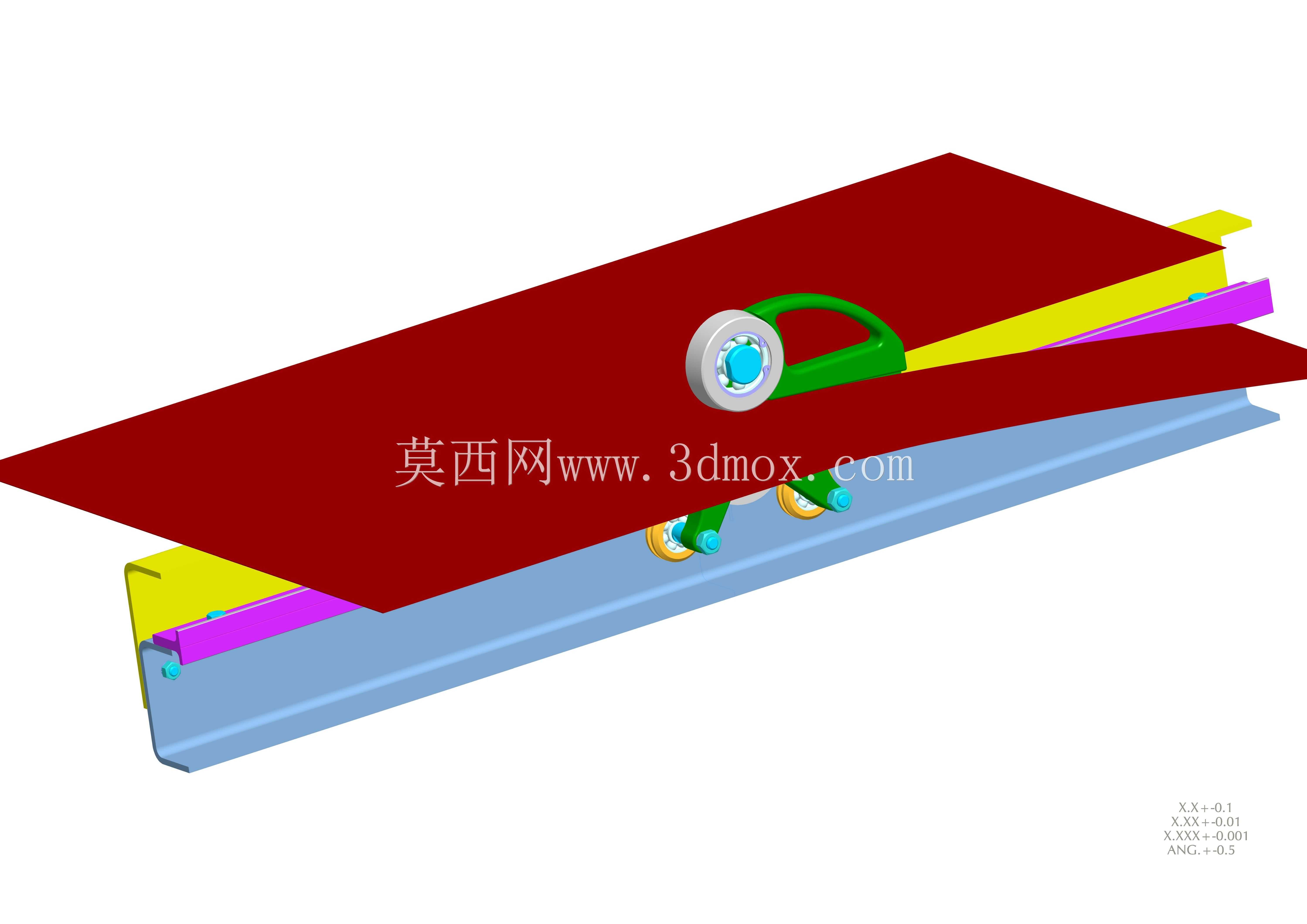

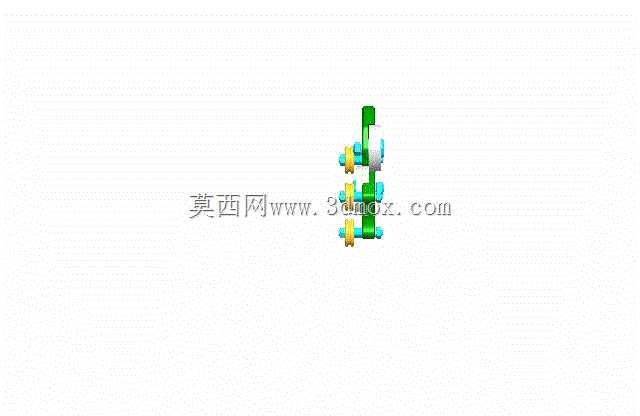

这款手动圆盘切割机具主要面向小型钣金加工场景，适配维修车间、五金加工作坊、现场钣金施工等缺乏大型自动化切割设备的作业环境，可完成薄金属板材的直线、小曲率弧线裁切作业，无需外接电源气源，单人即可操作，适合零散小批量的钣金下料、修边、现场改制作业。从结构设计来看，整机采用多组导向滚轮配合压紧机构，作业时将待加工金属板材送入机具进料端，上下排布的滚轮组先对板材进行压紧定位，避免裁切过程中板材窜动导致切口偏移，中部的圆盘切割刃在手动驱动下沿进给方向完成连续裁切，侧方的调节旋钮可调整滚轮压紧间隙与切割深度，适配0.5-3mm厚度的冷轧钢板、镀锌板、薄铝板等常见钣金材料，裁切过程无高温烧蚀，切口边缘无明显热变形，后续仅需简单打磨即可进入折弯、焊接工序。设计阶段优先考虑了手动操作的施力合理性，驱动摇臂的回转半径经过反复校核，单手握持施力即可完成连续进给，整机重心偏向进料侧，作业时可通过底座预留的安装孔固定在工作台面，也可搭配便携夹具临时固定在施工现场的型钢支架上，安装边界预留了充足的操作空间，进料侧无结构遮挡，可适配宽度不超过300mm的长条板材连续进给，出料侧设置了简易导向托板，避免裁切后的板材下垂拉扯切口。整机外露结构均做了圆角钝化处理，操作区域无尖锐凸起，切割刃外侧设置了半包围防护挡板，避免手动操作时误触刃口，各转动副均采用免维护的自润滑轴套，长期使用无需频繁注油保养，传动齿轮组做了防尘封闭处理，可适应多粉尘的钣金加工车间环境。相比电动切割工具，这款手动机具无电源线牵绊，无运转噪音与切割火花，在易燃易爆的施工现场、密闭舱室内部钣金维修等特殊场景下也可安全使用，裁切过程中可随时停顿调整进给方向，对于小尺寸异形钣金件的修边作业适配性更强，结构拆解后可分为驱动组件、切割组件、压紧导向组件三个模块，易损的圆盘切割刃可快速拆卸更换，日常维护仅需定期清理滚轮缝隙间的金属碎屑即可，无需复杂的专业维保技能。
