黑色双螺钉锁紧式电气母插头结构设计

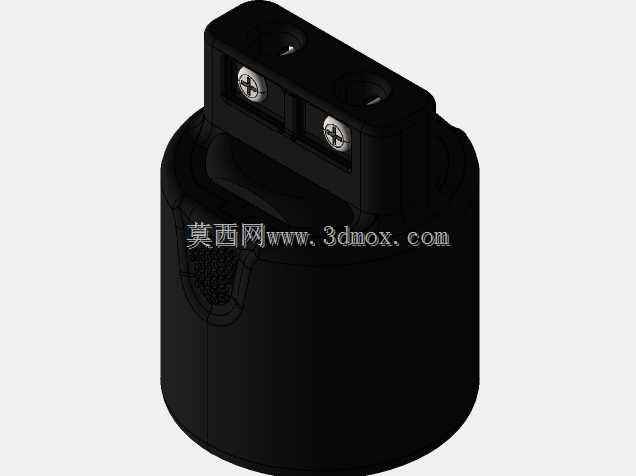

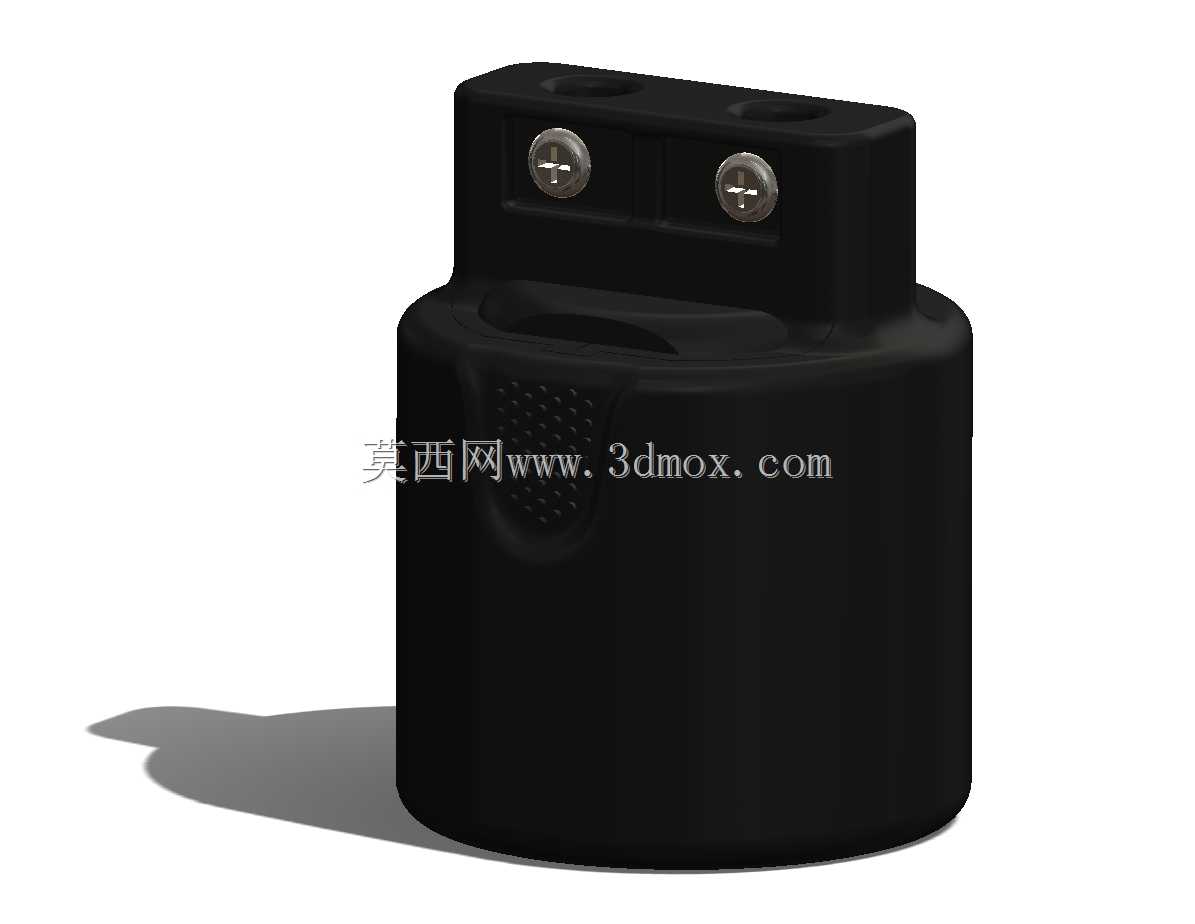

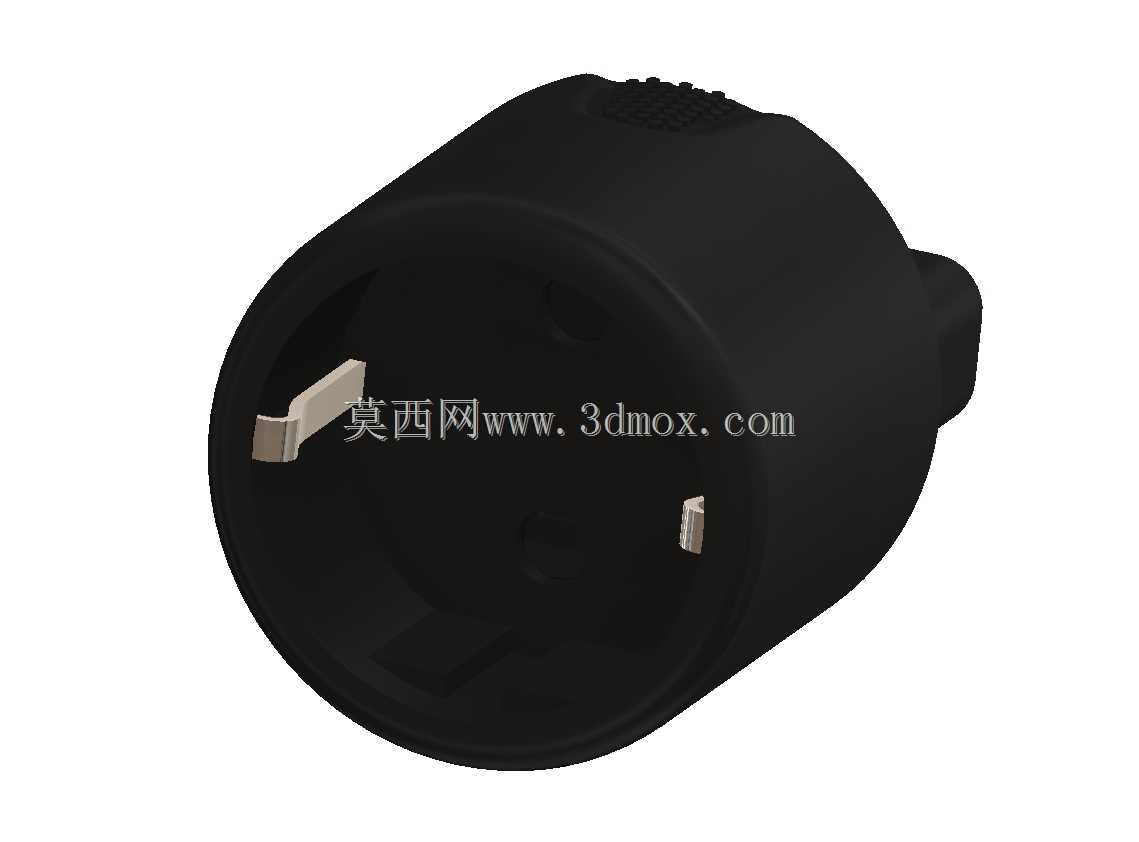

这款黑色电气母插头主要面向低压电气回路的接插连接场景，常见于工业设备内部线束对接、小型机电产品电源输入、户外临时供电支路接驳等工况，承担公母插合后的电流导通、接点防护以及接线端固定的作用，避免线缆拉扯导致接点松脱、外露引发的电气安全隐患。从结构设计来看，整体采用上窄下宽的柱式布局，下部圆柱腔体为插合容纳空间，内部预留对应公插的导电接插腔位，腔体侧壁做了细微的防滑纹理处理，既方便操作人员插拔时施力，也能在多组插头密集排布时提升辨识度，避免误插错配。上部的凸台结构集成了两颗十字锁紧螺钉，这一设计主要用于锁紧接入的线缆线芯，接线时剥除合适长度的线芯绝缘层插入接线孔后，拧紧螺钉即可压接线芯，相比弹片式接线结构，螺钉锁紧的抗拉力更强，能适配多股软线与单股硬线的接线需求，在存在小幅振动的设备工况下也能保持接点接触压力稳定，降低接触电阻过大引发的接点燃蚀风险。安装边界方面，下部圆柱主体的外径决定了面板开孔的适配尺寸，设计时需预留足够的插合行程空间，保证公插头插入后能完全到位，锁紧螺钉的顶部位置需预留螺丝刀操作空间，避免安装后螺钉被周边结构遮挡无法完成接线操作。插合端面做了贴合限位设计，公插插入到位后端面与母插头腔体端面完全贴合，可阻挡日常工况下的粉尘、溅水侵入接插部位，提升接点防护能力。整体外壳采用绝缘工程塑料材质，具备足够的结构强度与电气绝缘性能，表面做哑光处理避免强光下反光干扰操作，侧壁的防滑纹理深度控制在合理范围，既保证摩擦力足够，又不会积累灰尘难以清理。在三维建模过程中，重点还原了螺钉与接线孔的配合间隙、腔体内部的插合导向倒角、外壳壁厚的均匀性，避免注塑生产时出现缩痕、变形等缺陷，同时对插合对位结构做了公差匹配，保证公母插合时顺畅无卡滞，锁紧后无旷量。
