十六段单数字通孔式LED显示单元

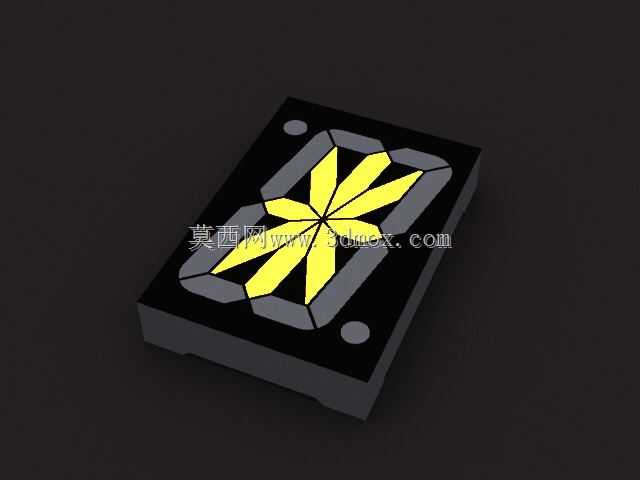

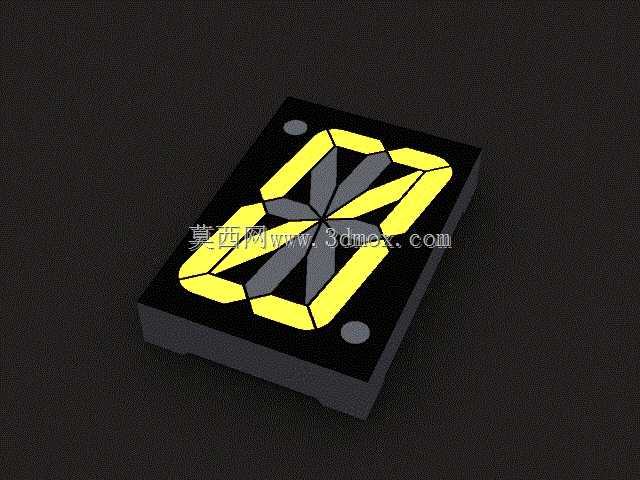

在工业控制终端、小型仪器面板、嵌入式数显装置的开发场景里，这类单字符LED显示单元是构成人机交互数显模块的基础部件，区别于常规贴片式的数码显示器件，通孔版本的设计更适配传统波峰焊生产工艺，在多批次小批量的工控板生产线上，能有效降低贴片工序的换线调试成本，同时通孔引脚的焊接强度更高，在存在持续振动的工业设备柜体中，长期运行的焊点可靠性表现更稳定。从结构设计逻辑来看，这款显示单元采用16段发光段排布，相比常规7段数码管，除了能完整显示0-9的阿拉伯数字，还可以覆盖全部拉丁字母与常用特殊符号的显示需求，适配需要混合显示数字与简易字符的设备场景，比如设备故障代码输出、参数单位标识、工位状态提示等场景，不需要额外增加显示段数就能满足多数工业现场的简易信息交互需求。发光区域采用黑色哑光封装基座，搭配高对比度的黄色发光段，在车间强光环境下也能保证清晰的识别度，封装基座的边角做了微小的定位凸点设计，在电路板插件工序中能快速识别安装方向，避免反向插装导致的生产返修。安装边界上，这款显示单元的整体外形尺寸控制在47.6*69.5*12mm，属于中等尺寸的单字符显示模块，适配面板开孔尺寸可以按照基座外轮廓预留0.2mm的装配间隙，引脚采用标准2.54mm间距排布，能直接匹配通用万用板与常规PCB设计的孔位规范，不需要额外定制特殊间距的接插件。在结构建模过程中，需要重点把控发光段的排布位置与封装外壳的遮光结构，避免相邻发光段出现串光问题，同时引脚的伸出长度要符合波峰焊的工艺要求，过长会导致焊接后剪脚工序的工作量增加，过短则容易出现虚焊、透锡不足的工艺缺陷。基座背面的定位柱设计要与PCB上的定位孔精准对应，在过波峰焊时可以起到辅助固定的作用，避免高温下器件移位导致的焊接不良。这类显示单元通常会多个组合使用，拼接成多字符的数显条，所以建模时还要考虑相邻模块拼接时的间隙控制，保证多模块组合后字符间距均匀，不会出现视觉上的疏密偏差，在面板装配时，显示面与面板面罩的贴合度也要做公差匹配，避免出现漏光或者显示面被面罩遮挡的问题。
