12864红底反转型图形液晶显示模块

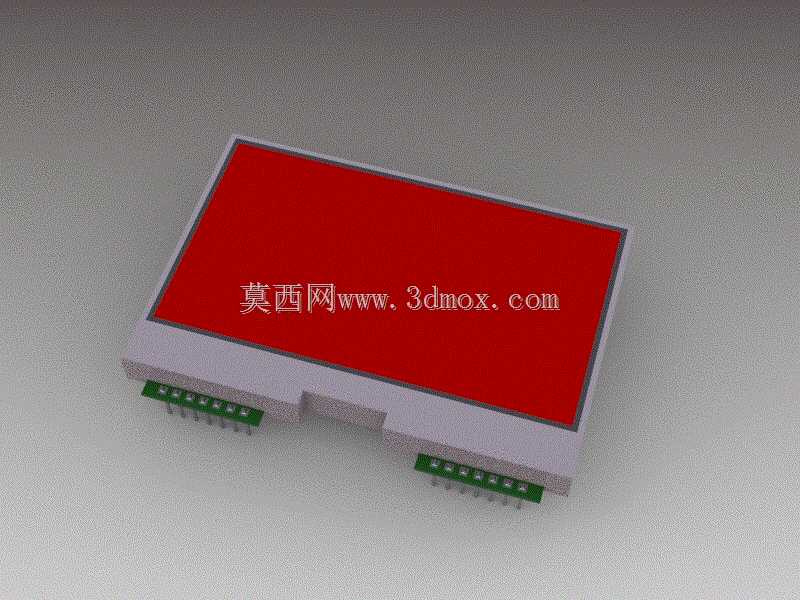

这款图形液晶显示模块采用黑底红反的透射式显示方案，分辨率设置为128×64像素，在工业控制、小型智能设备、手持检测仪器的人机交互界面设计中应用十分广泛。做设备结构设计时，这类显示模块的选型首先要确认安装边界，该模块观察区域尺寸为70.7毫米宽、38.8毫米高，外壳整体的安装定位需要预留引脚焊接与走线空间，模块下方引出的两组排针引脚，分别对应电源、通信、背光控制等电路连接，设计安装槽时要注意排针下方的避让深度，避免焊接后引脚顶到设备壳体造成装配间隙不均。

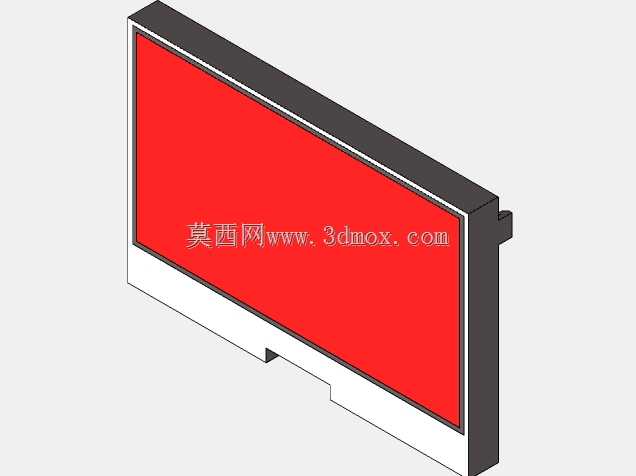

从功能特性来看，红底黑字的反转显示模式在低光照工业场景下辨识度更高，相比常规白底黑字的LCD模块，红色背光的透射显示在设备运行状态提示、参数数值展示时更易被操作人员快速捕捉，适合用在设备故障提示、运行参数实时刷新的界面场景。设计建模时，模块的外壳采用阶梯式限位结构，屏幕嵌装在壳体的下沉槽内，边缘做了微小的倒角处理，既可以保护玻璃基板不受装配应力挤压，也能在贴合防护面板时预留双面胶的粘贴空间，避免胶层溢出污染显示区域。

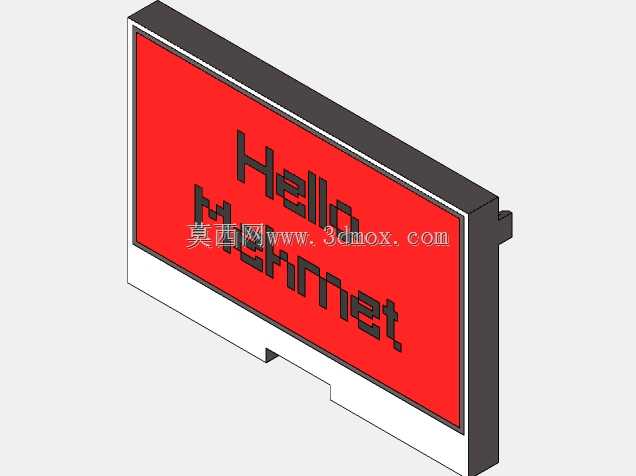

实际选型应用中，这类模块常搭配单片机做简易人机界面，不需要复杂的图形加速驱动，就能实现字符、简单图形、进度条的显示，在小型温控设备、电源检测装置、工业计数终端上的适配性很强。建模过程中需要重点还原排针的引脚间距与伸出长度，确保PCB设计时封装匹配，同时模块背部的定位凸台尺寸也要准确还原，方便结构设计时做卡扣或者螺丝固定的限位，避免设备运输或使用过程中模块出现移位。屏幕表面的显示区域做了内凹设计，比外壳边缘低0.3毫米左右，即使外部贴合透明防护面板，也不会因为按压造成屏幕花屏或者显示异常，这个细节在做手持类设备结构设计时尤为重要，能有效降低外力对液晶玻璃的损伤概率。
