适配Workmate626工作台的工友虎钳替换销钉

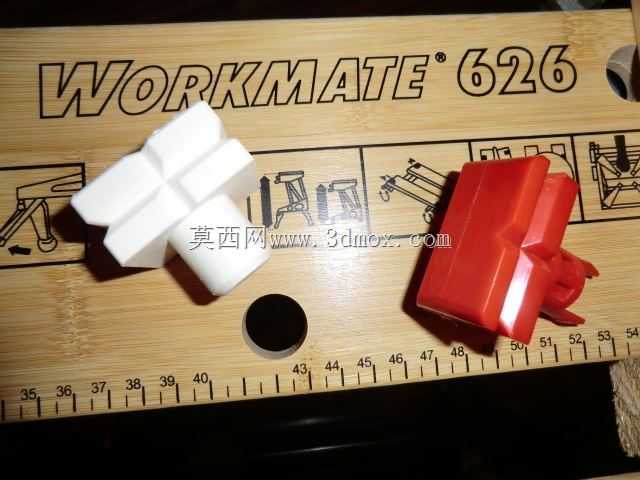

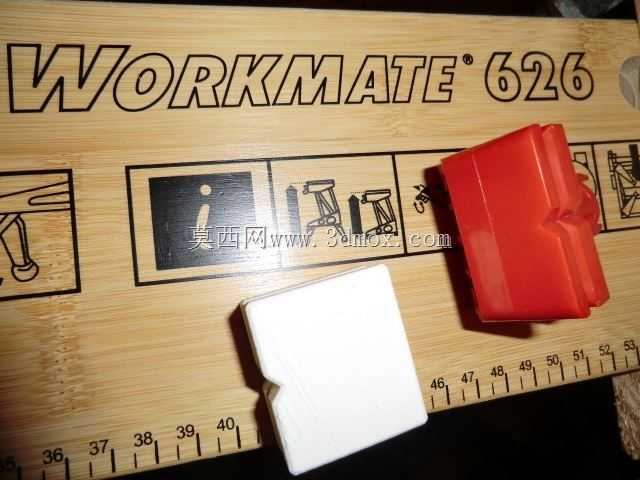

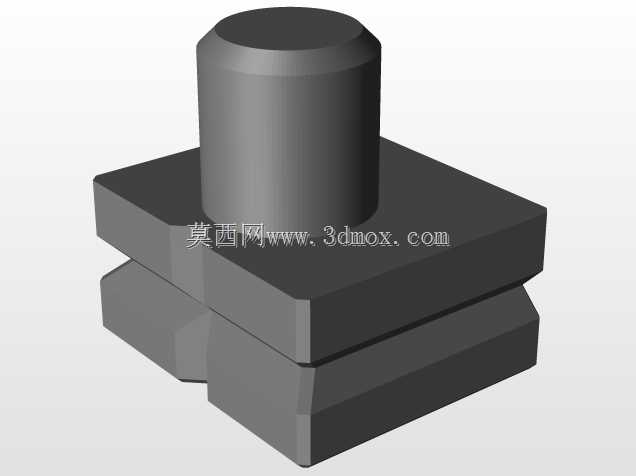

在日常钳工加工、家装DIY、小型工件夹持作业场景中，多功能折叠工作台是一线操作者常用的辅助工装，这类工作台配套的快速夹持虎钳依靠塑料销钉实现钳体与工作台面的定位锁止，长期频繁拆装、承受夹持交变载荷后，原厂销钉很容易出现断裂、滑脱、磨损过量的问题，直接导致虎钳夹持失稳，无法正常完成锯切、打磨、钻孔、装配等工序。不少操作者遇到销钉遗失或损坏的情况时，很难快速匹配到尺寸完全适配的原厂替换件，自行加工金属销钉不仅需要额外的车削、铣削工序，加工成本高、周期长，且金属销钉与工作台的塑料安装孔硬接触，长期使用会磨大安装孔间隙，反而造成工作台本体的不可逆损坏。这款替换销钉的设计完全围绕Workmate626型号工作台的虎钳安装边界展开，建模阶段先逆向扫描原安装孔的内轮廓尺寸，确认销钉的插入段直径、定位卡槽位置、顶部按压段的防滑结构完全匹配原有安装位，不需要对工作台或者虎钳本体做任何二次修改，直接按压即可完成装配，拆装逻辑和原厂零件完全一致，不需要额外工具辅助。销钉的外形采用十字加圆柱的组合结构，下半段圆柱部分负责插入工作台面的定位孔，保证径向配合间隙控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致拆装困难；上半段十字凸起结构刚好卡入虎钳底座的定位槽内，承受虎钳夹持工件时产生的周向扭矩，避免钳体在受力时发生转动偏移。顶部的按压面做了圆角过渡处理，操作者用手掌按压装配时不会出现硌手的问题，边缘所有棱角都做了R0.5的倒角，既避免3D打印过程中出现应力集中导致的层间开裂，也能在插拔过程中减少对安装孔内壁的刮擦，延长工作台安装位的使用寿命。设计时特意选用了具备一定韧性的工程塑料适配打印需求，相比原厂的普通塑料件，抗冲击强度更高，在承受大夹持力的冲击载荷时不会出现脆性断裂，同时塑料材质本身的自润滑特性，能让插拔过程更顺畅，不会像金属销钉那样长期使用后出现锈死、难以拆卸的问题。在实际装配测试中，这款销钉装入后，虎钳的滑动间隙和原厂状态一致，夹持工件时不会出现点头、侧偏的问题，不管是夹持木质型材做切割作业，还是夹持金属小零件做锉修、钻孔，都能保证夹持定位的稳定性，完全可以替代遗失或损坏的原厂销钉，解决多功能工作台配件难配的实际问题。
