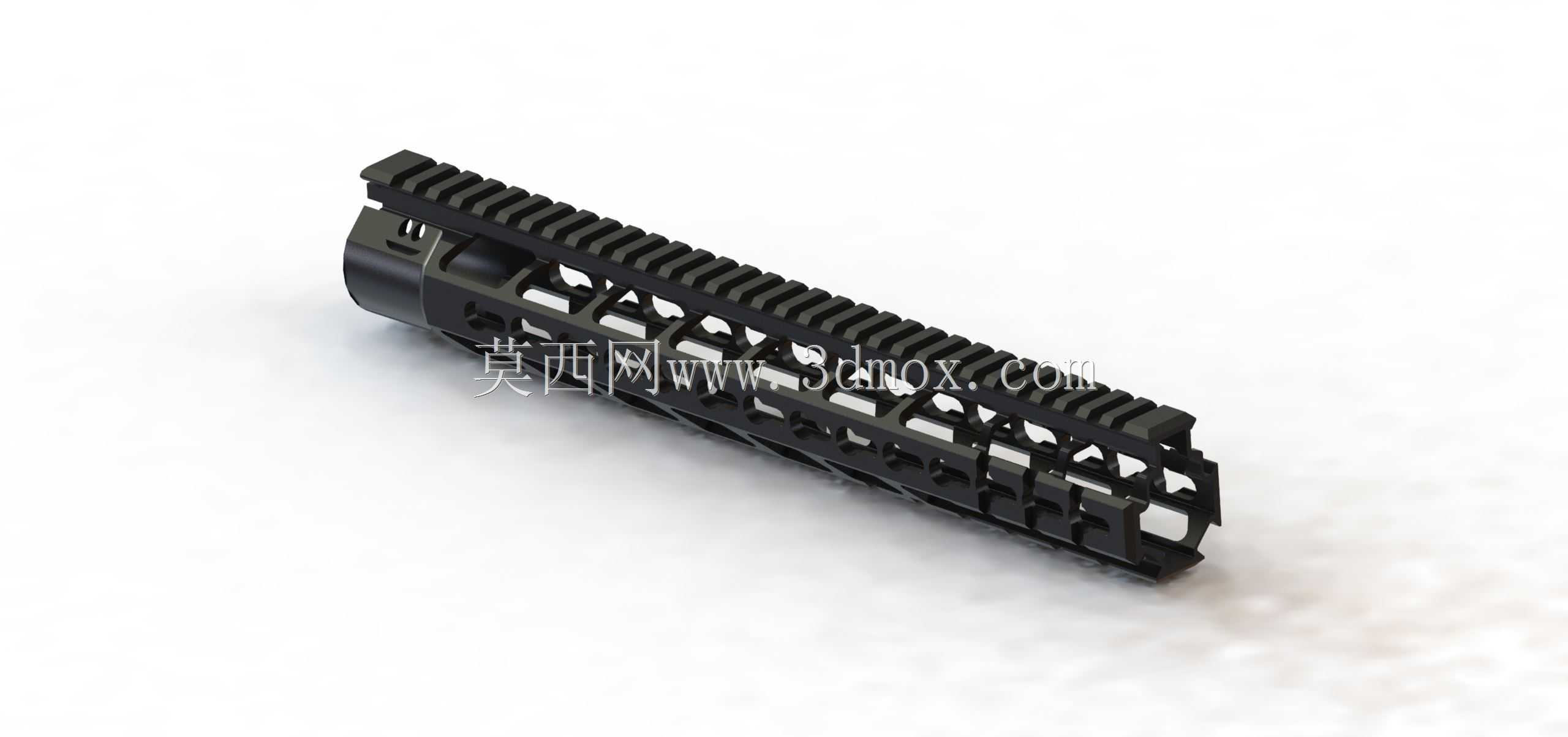

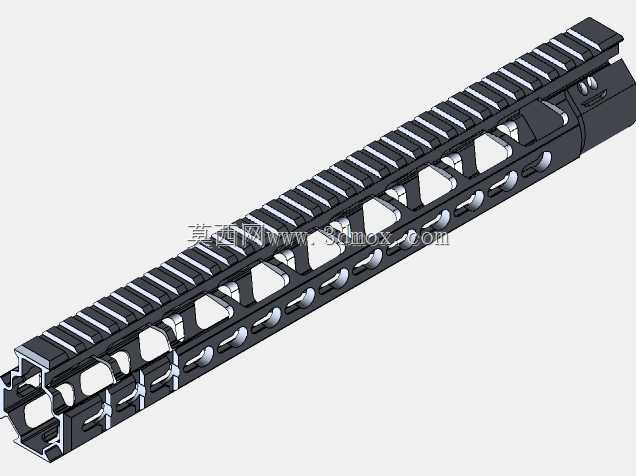

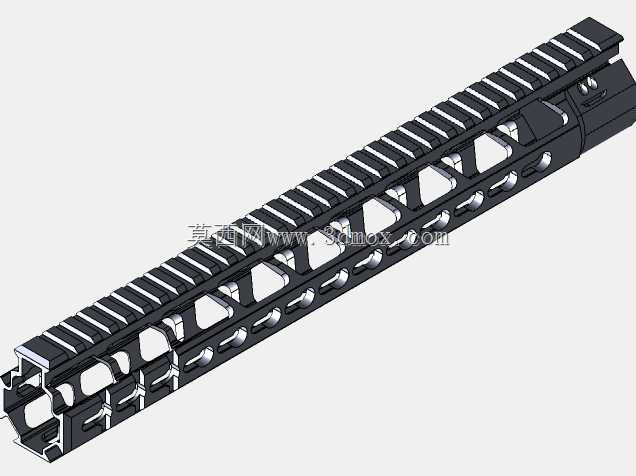

PicMod13英寸战术护木结构设计

这款护木结构主要适配AR15系列枪械的13英寸护木改装场景，在实装应用中，能够为枪械前端提供稳定的附件挂载基础，同时兼顾护木本身的轻量化与结构强度需求，在民用射击运动、战术改装领域有着广泛的适配空间。从功能特性来看，该护木采用分段式接口设计，在需要安装高稳定性瞄准附件、战术灯、激光指示器等对安装精度要求较高的部件位置，集成了标准皮卡汀尼导轨结构，导轨齿形尺寸严格遵循通用接口公差要求，能够保证附件安装后无旷量，重复装夹定位精度满足实战使用需求；其余非连续挂载区域则采用keymod快接接口，用户可根据实际使用需求，在对应位置灵活加装小段导轨、背带环、前握把等附件，无需在护木全段布置连续导轨，既减少了护木整体重量，也避免了连续导轨带来的尖锐棱角硌手、勾挂衣物等实际使用问题。设计过程中，首先对护木与枪管、机匣的安装配合边界做了精准约束，护木尾部的配合卡槽与上机匣前端的定位结构完全匹配，安装后护木与枪管保持同轴度公差在合理范围内，不会出现护木蹭枪管的问题，保证射击精度不受护木安装影响；护木内部预留了足够的导气管、枪管衬套的容纳空间，13英寸的长度能够覆盖大部分长枪管的前段区域，同时不会过度延伸影响枪口装置的安装。护木主体采用镂空骨架式结构，在保证整体结构刚度的前提下，尽可能去除非受力区域的材料，既减轻了枪械前端的配重，提升持枪时的重心平衡，也能在连续射击时提升枪管周围的空气流通效率，辅助枪管散热。护木外轮廓做了圆角过渡处理，所有棱边都做了倒角，避免操作时划伤手部，上下左右四个方向的接口布局符合常规战术附件的挂载习惯，用户无需额外调整握持姿势就能顺畅操作安装在护木上的各类控制开关。从安装适配性来看，该护木的固定结构采用常见的螺母锁紧方式，不需要对原枪机匣做额外改装，就能直接替换原厂护木，安装过程仅需常规工具即可完成，后期维护拆卸也十分便捷。护木的壁厚经过受力校核，在挂载满配附件的情况下，不会出现结构变形、接口错位的问题，能够承受日常训练、射击过程中的常规冲击载荷，长期使用也不会出现接口磨损松旷的情况。
