压电式微流量计量喷射器件结构设计

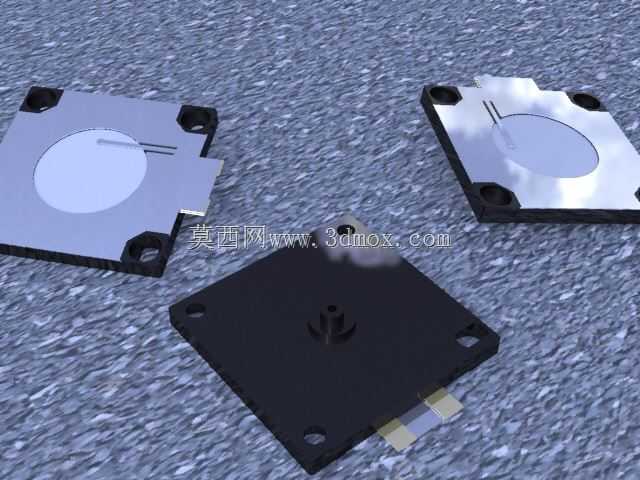

这类压电驱动的微射流器件，核心应用场景集中在微升乃至纳升级别流体的精准分配环节，常见于生化分析的试剂加注、微反应器的微量进料、精密点胶工艺的胶量控制，以及医疗检测设备的样本精准输送场景，区别于传统气动式喷射结构，它依靠压电陶瓷的逆压电效应产生高频微形变，直接驱动腔体内流体完成喷射动作，响应速度可以达到毫秒级，单次喷射的流体量一致性偏差能控制在较低区间。从结构设计逻辑来看，整个器件采用方形基座加功能盖板的叠层装配思路，基座四角预留的安装孔位，适配M3规格的紧固件安装，安装孔中心距按照常规微流控器件的通用安装边界设计，能直接适配多数标准化的微流控实验平台与工业点胶工位的安装位，不需要额外设计转接工装。基座部分承担流道容纳、压电驱动元件固定的功能，中部的凸起定位结构，用于和上层盖板的圆形腔室精准配合，保证装配后腔体容积的一致性，避免因装配错位导致的喷射量偏差。上下两层金属盖板分别承担流体密封、喷射口定位的作用，盖板表面做了平整化处理，和基座贴合后能保证腔体的密封性能，不需要额外增加密封垫片就能满足低压流体输送的密封要求，减少了装配环节的零件数量。盖板上开设的微槽结构，是流体的进出流道，流道截面尺寸经过反复校核，既保证流体输送过程中的阻力处于合理区间，也能避免流道内出现残留气泡影响喷射精度。在实际选型适配时，需要注意这类器件的驱动电压匹配范围，以及适配流体的粘度区间，对于粘度超过100cP的流体，需要调整压电驱动的驱动波形参数，才能保证稳定的喷射效果。安装过程中要保证安装面的平面度，避免基座受安装应力产生形变，挤压内部流道导致流量特性偏移。整个结构没有复杂的异形曲面，所有特征都采用常规机加工或者MIM工艺就能实现量产，零件的加工公差要求集中在流道尺寸与配合面的平面度上，装配环节只需要按照定位结构对齐后锁紧紧固件即可，不需要复杂的调试工序。
