校园非接触式多功能刷卡阅读器结构设计

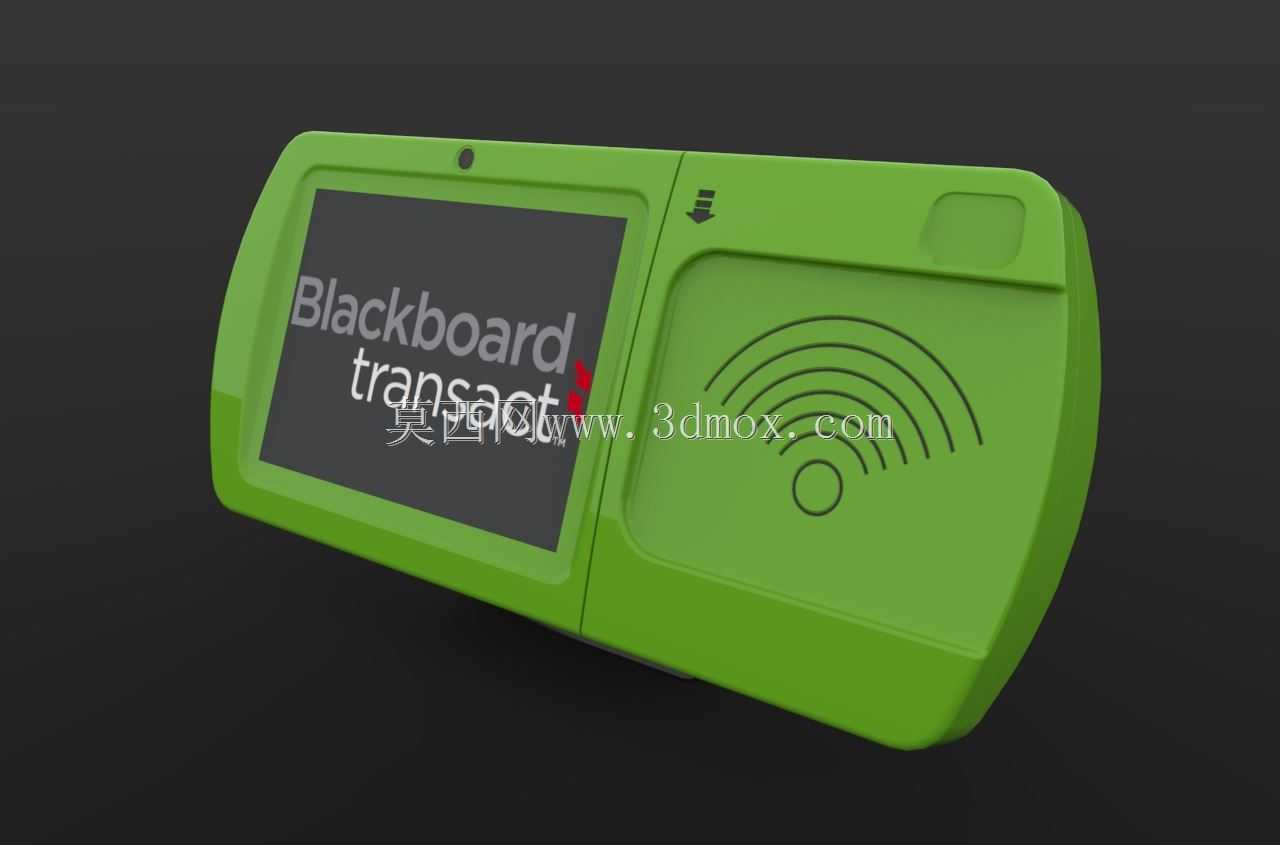

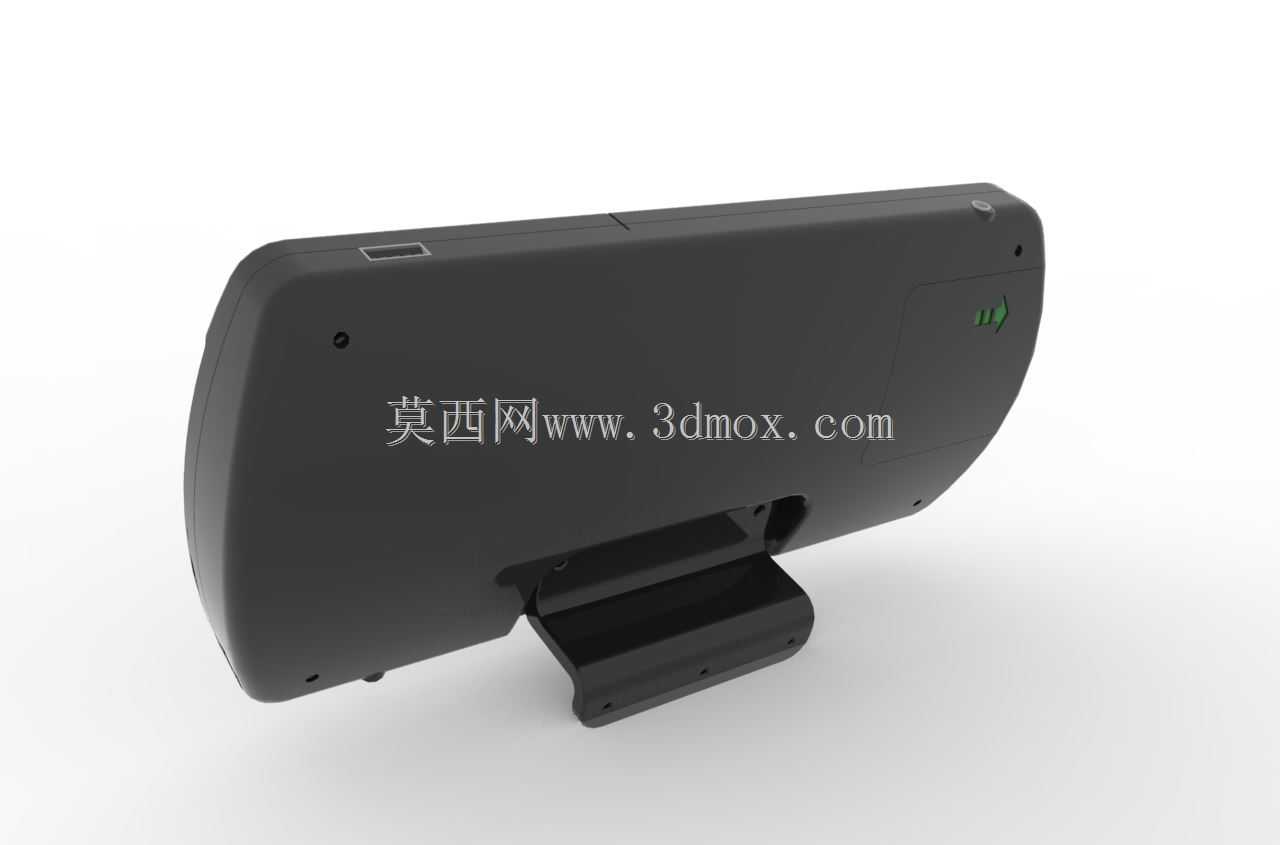

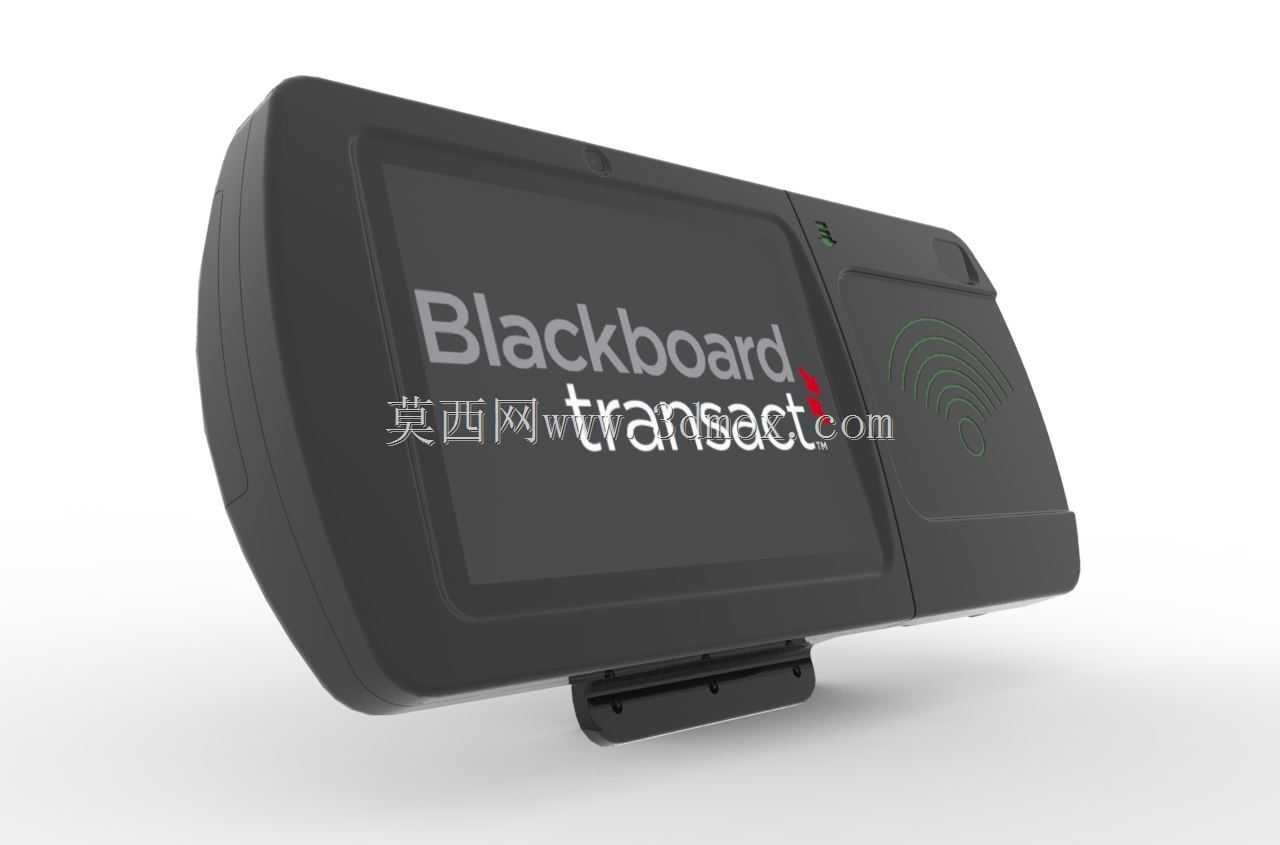

这款非接触式识别终端的设计，最初是面向校园一卡通场景的落地需求展开，在结构规划阶段首先要平衡握持手感与安装适配性，设备背部预留的卡扣式安装座，既可以适配桌面立式支架摆放，也能通过背夹固定在食堂窗口、宿舍门禁、图书馆通道的配套立杆上，安装孔位的间距按照常规安防立杆的通用尺寸预留，不需要额外定制转接件就能完成部署。设备正面的识别区域做了内凹的弧度处理，和屏幕区域做了物理分区，用户刷卡时不需要刻意对准，只要卡片进入设备右侧的感应范围就能完成识别，感应区的外壳厚度控制在1.2mm，选用ABS+PC混合材质，既保证外壳抗冲击强度，也不会对射频信号产生屏蔽影响。屏幕区域做了2.5度的仰角设计，当设备固定在1.2米高度的立杆上时，站立状态的用户视线刚好和屏幕垂直，不需要低头就能看清识别结果，屏幕周边的边框做了1.5mm的凸起防护，即使设备意外跌落，屏幕也不会直接接触接触面，降低碎屏风险。设备侧边的功能按键做了盲触凸起设计，食堂窗口的操作人员在高峰期不需要视线转移就能完成功能切换，按键的触发行程设置为1.8mm，反馈力度适中，长时间操作也不会产生明显的手部疲劳。设备底部的接口区域做了下沉式防水胶圈设计，日常清洁时的泼溅水不会渗入内部电路，接口排布兼顾了供电与通讯需求，预留的走线槽可以适配明装与暗装两种布线方式，安装时线材可以从背部安装座的中心孔穿出，不会出现线材外露杂乱的问题。在内部结构排布上，射频识别模块和主控板做了金属屏蔽层分隔，避免屏幕工作时的电磁干扰影响识别成功率，电池仓的位置做了居中配重设计，单手握持时设备重心落在掌心位置，长时间手持巡检使用也不会出现手腕酸胀的情况。外壳的合模线做了隐藏式设计，沿着设备侧边的弧度分布，日常使用中不会因为摩擦导致合模线位置掉漆，边角位置全部做了R3以上的圆角处理，即使人员拥挤时碰到设备也不会产生磕碰伤害。
