带加强筋立式法兰安装轴承支座结构

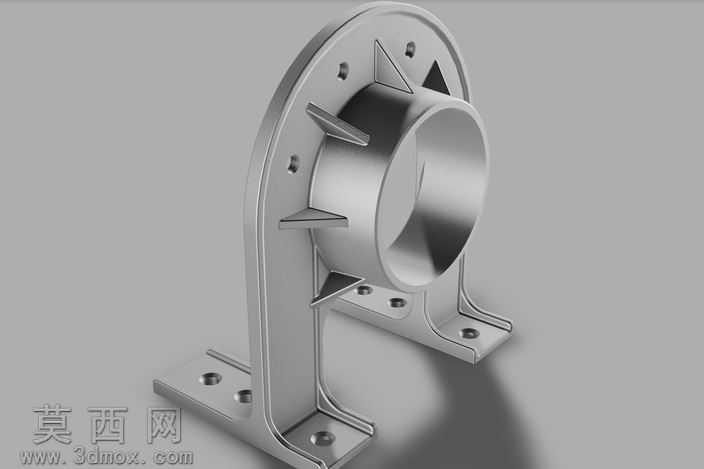

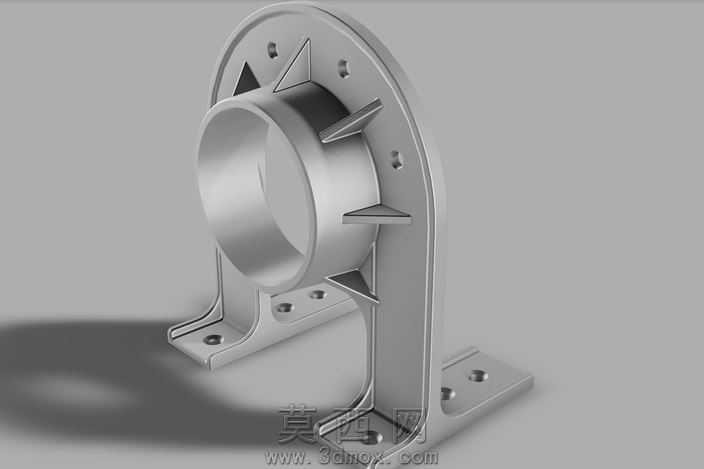

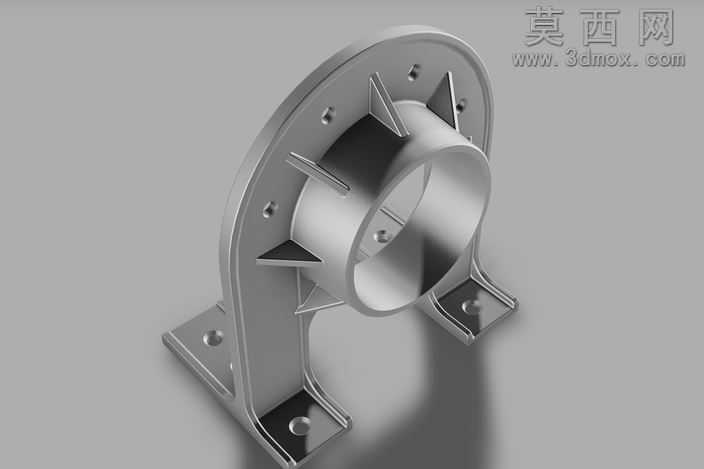

本作品为立式法兰安装型轴承支撑座，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各安装尺寸的配合精度，对法兰盘螺栓孔、底部安装腰型孔、中心轴承容纳腔的同轴度、位置度公差做了对应约束，确保后续导出工程图可直接用于机加工生产参考。模型整体采用一体化铸钢件的设计思路，在法兰盘与中心筒体、筒体与底部安装支脚的衔接位置，设计了多道三角形加强筋结构，筋板沿筒体周向均匀分布，既可以降低铸件整体重量，又能大幅提升支撑座的径向、轴向承载能力，避免设备运行过程中支座受载荷出现形变断裂的问题。渲染阶段采用哑光金属材质赋予模型表面，模拟铸钢件经喷砂处理后的真实质感，场景内添加了柔和的环境光与定向主光源，通过光影对比清晰呈现筋板、安装孔、法兰端面的结构细节，倒角、圆角过渡位置的光影过渡自然，还原真实金属机加工件的视觉效果。结构设计上，中心筒体为贯通式圆柱腔，可适配对应规格的外球面轴承或滑动轴套，法兰盘端面设计有均匀分布的沉头螺栓孔，用于端盖或外接部件的固定连接，底部两支脚向外延伸，开设长圆形腰型安装孔，可适配一定范围内的安装位置误差，降低现场安装的对位难度。建模过程中对所有锐边做了R0.5-R2不等的圆角处理，既符合铸件的生产工艺要求，避免应力集中问题，也让模型整体视觉效果更贴近真实工业零件。整体结构兼顾了承载强度、安装便利性与工艺可行性，可作为传动系统、输送设备中转轴支撑部件的设计参考，模型各特征参数均可编辑调整，方便使用者根据实际使用需求修改安装尺寸、腔体直径、筋板厚度等参数，快速适配不同的使用场景。
