带立式支撑板整体式滑动轴承支座

　　该结构属于典型的整体式滑动轴承支撑部件，主要用于中小型传动轴、铰接轴或低速回转轴系的径向承载与定位。底座采用矩形平板形式，两端预留螺栓通孔，可直接固定在机架台面、焊接型材框架或设备基座上；底板与上部轴承筒体之间通过两侧斜向支撑板连接，使轴承孔承受的径向载荷能够沿支撑板分散到底板安装面，降低筒体根部应力集中。轴承部分为带环形凸缘的圆筒结构，内孔用于容纳轴套、衬套或直接与轴颈配合，外圈凸缘可增强筒口刚度，并在装配时对轴套形成轴向限位。

　　从实际布置看，这类支座常见于输送设备张紧机构、轻工机械传动轴、工装夹具翻转机构、农业装备铰接点以及教学实训台架中。它的作用不是传递动力本身，而是为旋转轴提供稳定的回转中心，限制轴颈在径向的位移，同时保证轴系与相邻链轮、带轮、连杆或齿轮之间的相对位置。若底板固定面加工平整、螺栓预紧可靠，支座能够承受持续向下的载荷以及一定程度的侧向偏载；当设备存在冲击载荷时，斜支撑板和底板圆角过渡可以减少薄弱截面的开裂风险。

　　建模时需要重点控制轴承内孔轴线与底板安装面的平行或高度关系。底板厚度决定螺栓压紧区域的刚性，孔位间距决定安装边界，轴承中心高则直接影响轴系与驱动件的对齐。上部圆筒外径、内孔直径、筒体宽度和凸缘厚度之间应保持合理比例：内孔过小会限制轴径选择，筒体过短则降低支撑长度，支撑板过于单薄会在受载时产生明显变形。底板两端安装孔应留出扳手空间，孔边到板边的距离也要满足铸件或机加工件的最小壁厚要求。

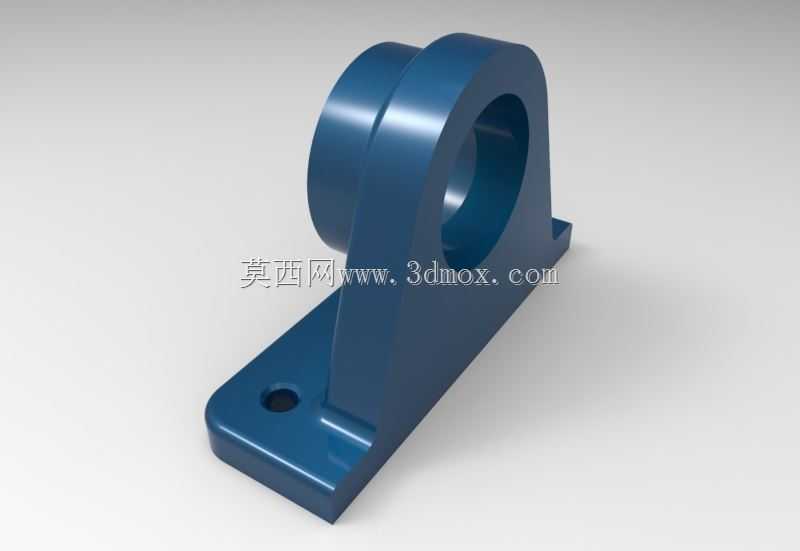

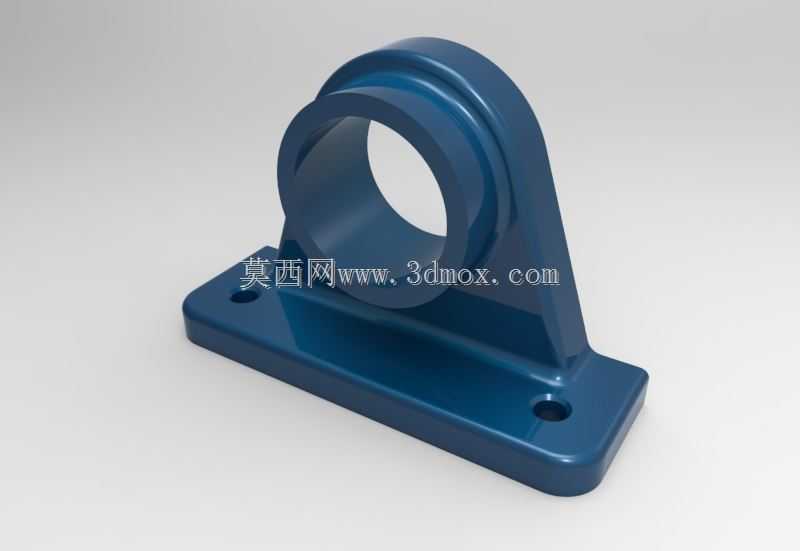

　　外形上，零件由底板、立板、加强筋板和轴承筒融合为一体，各交接位置采用圆角过渡，既符合铸造或焊接件的工艺习惯，也能避免三维结构在受力分析时出现尖锐边缘应力异常。轴承筒前方的环形台阶可用于定位衬套，后侧与支撑板连续相接，形成封闭的传力路径。底板下表面作为安装基准面，轴承内孔作为功能基准，二者之间的中心高尺寸在装配中最为关键；若用于高速或精密场合，还应在内孔中配置铜套、含油轴承或滚动轴承，并补充润滑、防尘和轴向固定结构。
