轻量化镂空通讯设备安装固定支架

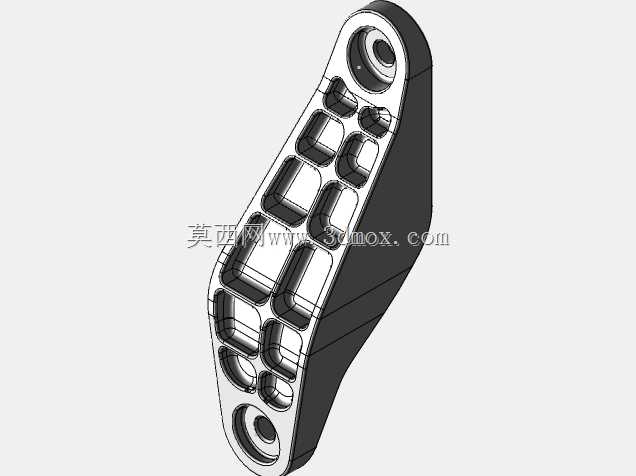

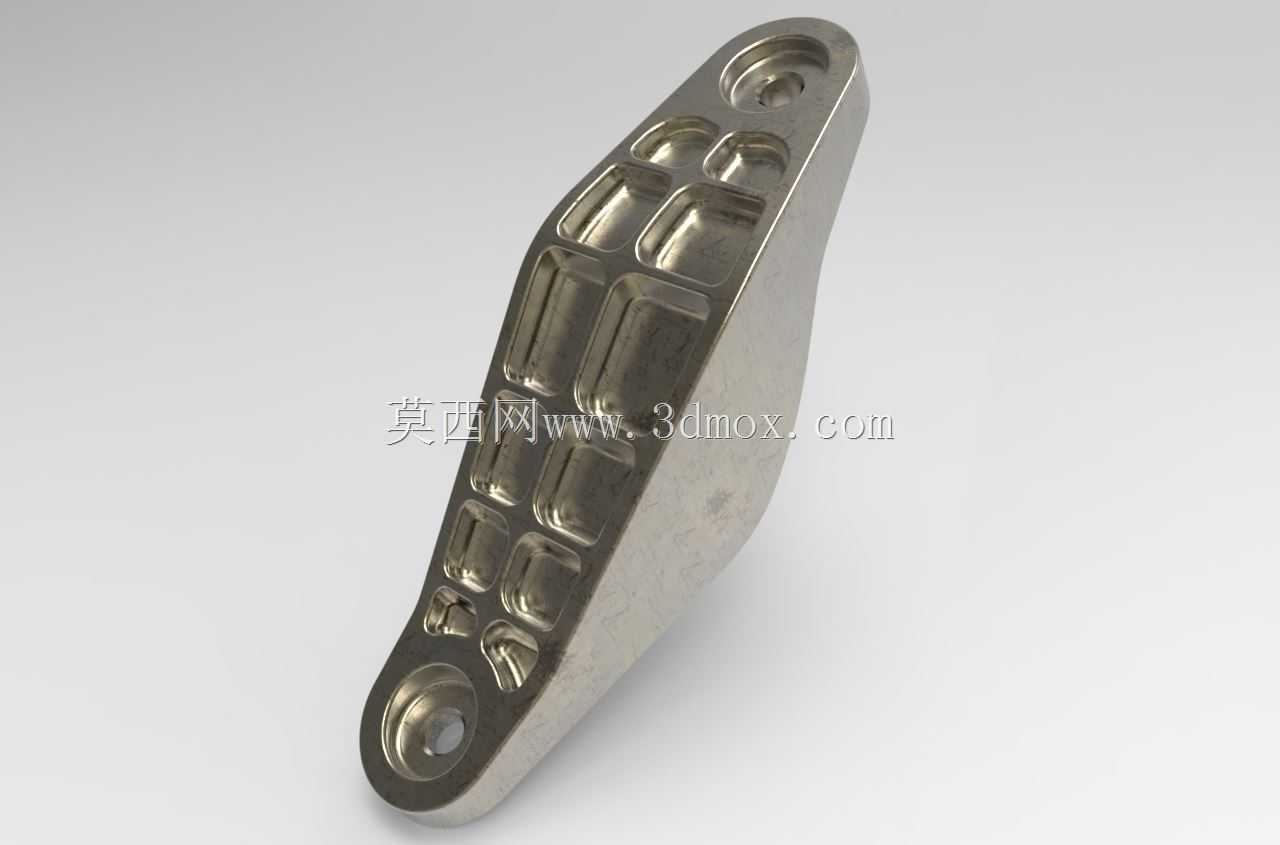

　　这款支架的结构设计围绕通讯终端外设的挂载固定需求展开，整体采用长条形变截面轮廓，两端分别预留同轴安装通孔，可直接通过标准紧固件完成与设备基体、安装基面的锁附，无需额外定制转接件，适配现场快速装配的作业要求。从受力逻辑来看，支架两端的安装孔位承担主要的拉压与剪切载荷，中间段为跨距承载区域，设计时没有采用实心整板的保守方案，而是在支架单侧表面排布多组阵列式下沉凹槽，凹槽之间保留连续的加强筋格，这种网格化镂空结构在铣削加工阶段可以直接去除大量冗余坯料，既降低整体自重，又能把材料集中分布在应力传递的主路径上，避免实心结构带来的不必要重量负载，尤其适配手持通讯设备、便携挂载终端对配件重量敏感的使用场景。

　　实际选型使用时，首先要确认两端安装孔的中心距是否匹配安装基面的预留孔位，支架整体厚度方向的安装边界需要和设备内部的堆叠间隙做校核，避免支架装配后和周边电路板、外壳卡扣发生干涉。支架表面的凹槽深度经过统一设定，槽底保留均匀的壁厚，既不会因为壁厚过薄导致装配拧紧时出现局部塌陷，也不会因为残留材料过多抵消减重效果。格状加强筋的走向顺着两端安装孔的连线方向排布，当支架承受垂直于安装面的弯折载荷时，筋条可以直接把载荷传递到两端固定点，分散局部应力集中，长期使用下不容易出现永久形变。

　　这类支架的应用场景不局限于单一通讯终端，在便携检测设备、户外手持数据终端、小型机载挂载配件上都可以作为连接支撑件使用。建模过程中需要重点管控安装孔的同轴度、孔口倒角尺寸，孔位周边做局部凸台加厚处理，抵消紧固件锁紧时的压应力，防止孔边出现压溃开裂。外轮廓的过渡位置全部采用圆角顺滑衔接，避免锐边应力集中，同时也符合手持设备配件的安全触感要求。整个结构在保证连接刚性的前提下，把材料利用率提升到较高水平，兼顾了加工工艺性、装配便利性和长期使用的结构可靠性。
