太阳能集热器冷却装置三维结构设计

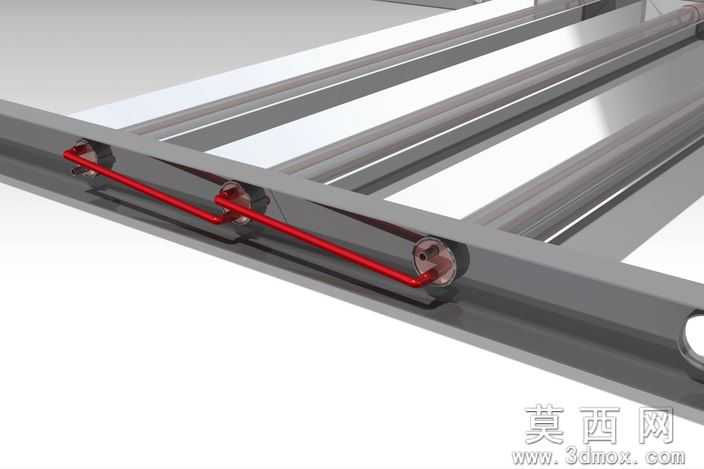

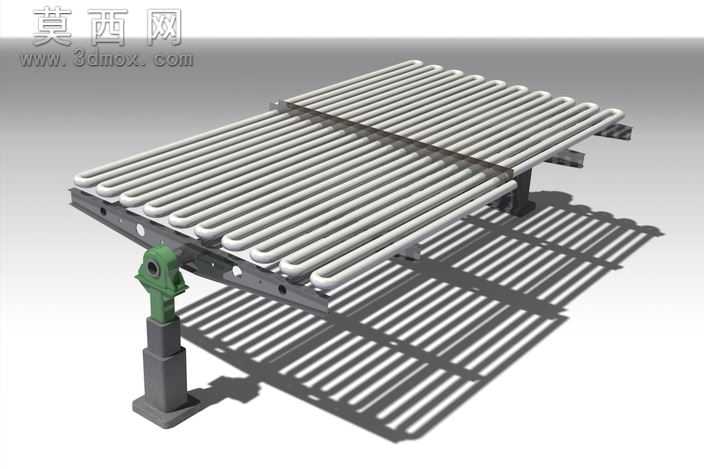

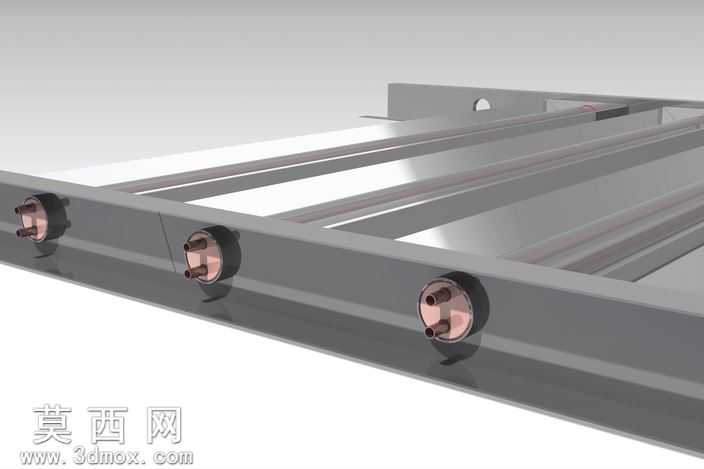

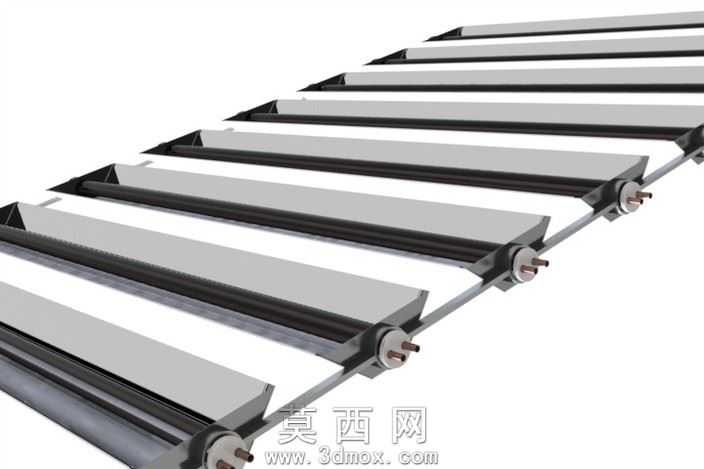

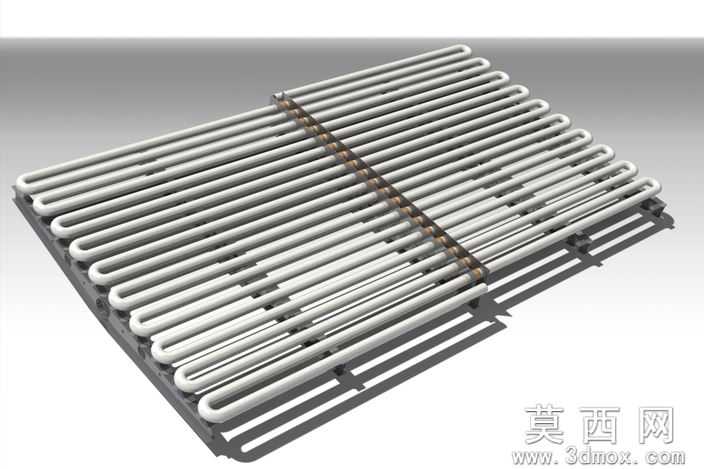

本作品为太阳能集热器配套冷却装置的三维建模成果，建模过程中依托参数化三维设计软件完成全结构的1:1比例还原，首先从核心功能部件的结构逻辑出发，梳理集热排管、支撑框架、角度调节机构、固定基座四大模块的装配关系，确保各部件的配合公差符合实际机械装配要求。在集热排管建模阶段，采用扫掠特征完成平行排布的换热管路构建，精准还原管路的弯折弧度、管间距与排布密度，还原排管与底部承载框架的连接卡扣结构，保证管路固定方式的结构合理性；支撑框架采用矩形截面型材的拉伸特征搭建，在框架与排管接触位置设计防滑压条结构，通过装配约束将压条、排管、框架三者的连接关系完整呈现，还原实际安装中的紧固逻辑。角度调节机构是本模型的核心结构亮点，建模时还原了蜗轮蜗杆式调节组件的内部齿形结构、连接端的法兰盘结构、支撑立柱的阶梯式造型，以及底部方形安装基座的地脚固定孔位，通过运动仿真约束验证调节角度的活动范围，确保支架可实现太阳高度角追踪的转动功能，各转动副的配合间隙符合机械设计的常规公差要求。材质渲染阶段，为集热排管赋予哑光金属铝材质，还原太阳能集热管路的吸热表层质感；为支撑框架与调节机构赋予铸铁与结构钢材质，区分加工面与非加工面的粗糙度差异，非加工面呈现深灰铸铁的磨砂质感，加工传动部位呈现金属切削后的亮面金属质感；为底部基座赋予混凝土基座的哑光水泥质感，通过环境光遮蔽效果强化各部件的投影层次，在渲染场景中添加平行光源模拟太阳光照射，还原装置在实际户外安装场景下的阴影效果，清晰呈现排管排布形成的条状阴影，强化结构的空间层次感。设计思路上围绕太阳能集热系统的冷却换热需求，兼顾集热效率与支架调节的实用性，在保证集热面积最大化的前提下优化支撑结构的受力分布，让调节机构的承重能力匹配集热排管满载时的重量，整体结构无冗余设计，各部件的连接方式均符合户外光伏光热设备的安装规范，可直接用于太阳能换热系统的结构演示、安装指导与方案评审使用。
