钢制拖链传动防护结构设计

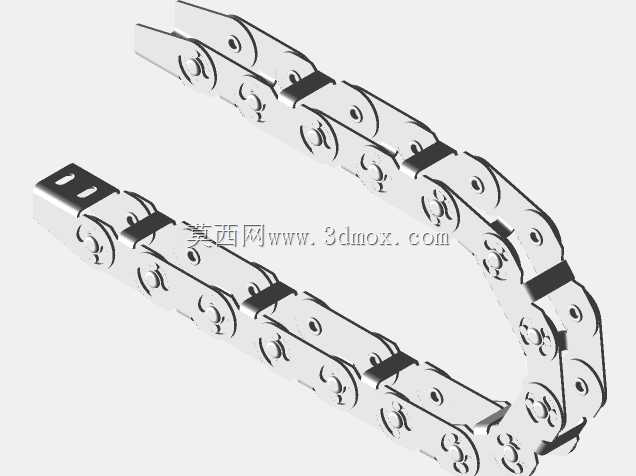

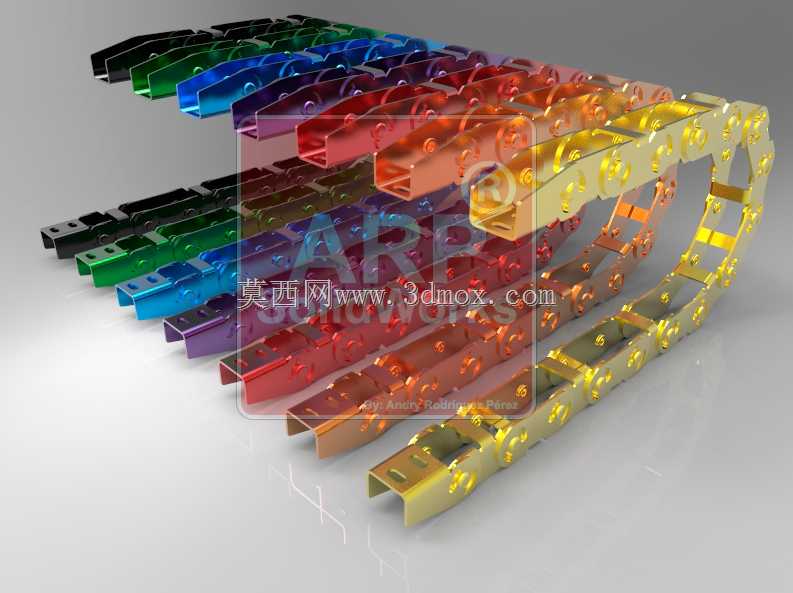

在各类自动化生产线、机床设备、起重输送装备的布线环节，线缆与液压管路的防护一直是结构设计中容易被忽略却直接影响设备运行稳定性的细节，这类钢制拖链结构正是为解决长行程运动场景下的管线排布防护需求设计的。不同于普通塑料拖链，钢制结构的链节采用冲压成型的金属板材拼接，单节链节之间通过销轴铰接，可实现单向弯曲的运动轨迹，弯曲半径可根据实际安装空间调整，适配不同行程的往复运动工况，能够在设备滑台、龙门移动机构、长距离输送小车的运行过程中，对内置的电缆、油管、气管、水管等管线形成全程包覆防护，避免管线在往复拖拽过程中出现磨损、拉扯、弯折过度导致的破损，同时规整管线排布，避免管线散乱勾挂周边设备构件。从设计逻辑来看，这类拖链的每一节链节都采用对称式的钣金折弯结构，两侧链板通过横向的连接板固定，连接板可根据内置管线的总直径调整安装间距，预留足够的管线排布空间，避免管线之间相互挤压摩擦；链节之间的铰接间隙经过严格控制，既保证弯曲运动时的顺畅度，不会出现卡滞、异响，又能控制整体的晃动量，在高速往复运动工况下保持运行平稳，不会因为链节间隙过大产生额外的振动与噪音。在安装边界方面，这类拖链的固定端需要根据设备的静止端管线出线位置设计安装法兰，直接通过螺栓固定在设备机架的基准面上，活动端则与设备的运动部件连接，随运动部件同步移动；安装时需要预留足够的弯曲段空间，弯曲段的最小半径需要大于内置管线的最小允许弯曲半径，避免管线在拖链弯曲处出现死折，同时拖链的总长度需要根据运动行程计算，保证全行程范围内拖链不会出现过度拉扯或者垂度过大的问题，长行程应用场景下还可以配套导向槽结构，对拖链的上下运行段进行限位，避免拖链在高速运动时出现侧翻、脱轨的问题。从实际使用场景来看，这类钢制拖链相比普通工程塑料拖链，承载能力更强，能够容纳大直径的液压油管、多组动力电缆，同时耐磨损、抗高温、抗油污能力更优，在冶金设备、重型机床、矿山输送设备这类工况相对恶劣的场景下，使用寿命远高于普通塑料拖链，链节表面可根据使用环境做镀锌、镀彩锌或者喷塑处理，提升防锈防腐蚀能力，适配多粉尘、有切削液、有油污的车间作业环境。设计建模过程中，需要重点验证链节铰接处的配合公差，保证批量生产时链节的互换性，同时核算每段拖链的整体承重，当内置管线总重量较大时，需要适当加大链板的板材厚度，提升整体结构强度，避免长期运行后链板出现变形、铰接孔磨损扩大导致的拖链运行卡滞问题；另外链节的边缘都做了圆角钝化处理，避免安装和运行过程中割伤管线外层护套，也能避免安装维护人员被锐边划伤。
