X4型面板式多回转开关结构设计

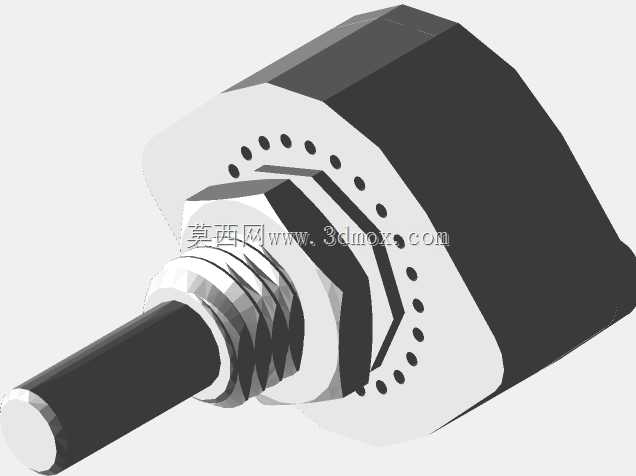

这款X4型面板式多回转开关，常被应用在工业控制机柜、精密测试仪器、小型机电设备的操作面板上，作为参数微调、回路切换、信号给定的核心操作元件，区别于普通单档位旋钮开关，它可以实现多圈连续旋转调节，能输出更精细的控制信号，在需要精准给定模拟量、逐档切换多组回路的场景里，适配性远高于普通扳动开关或单圈电位器。从结构设计来看，这款开关分为轴柄操作端与主体安装端两部分，轴柄采用带防滑纹理的金属杆设计，端部做了圆角处理，操作时手指施力不会打滑，旋转阻尼经过调校，既不会因为阻尼过小出现误碰偏移，也不会因为阻尼过大导致操作费力，每一圈旋转的手感一致性较好，能让操作人员通过手感判断调节幅度。主体部分采用金属外壳包裹内部接触组件，外壳做了钝化防锈处理，边缘无锐边毛刺，安装法兰边为带安装孔的平板结构，适配标准面板开孔尺寸，安装时从面板正面插入，背面通过配套螺母锁紧固定，不需要额外设计复杂的安装支架，能直接卡在标准厚度的设备面板上，安装边界清晰，不会和面板背面的其他布线、元件产生空间干涉。内部的接触组件采用耐磨合金触点，多圈旋转的行程对应连续的电阻变化或者档位通断逻辑，配合尾部的接线端，可以直接焊接导线或者接插配套接线端子，接线端做了防呆设计，不会出现接线错位的问题。侧面的固定耳片上预留了定位孔，安装时可以配合定位销防止开关在长期旋转操作后出现松动移位，适合在有轻微振动的工业设备环境下长期使用。设计这款模型的时候，重点还原了开关的实际安装尺寸与操作结构，轴柄的伸出长度、主体的直径、安装法兰的开孔间距都按照实物比例建模，外壳上的标识槽、接线端的排列位置都做了细节还原，既可以用于设备面板的布局设计校验，检查安装时的空间避让情况，也可以用于操作界面的人机工程仿真，验证旋钮操作时的手部空间是否充足，避免出现操作时手指磕碰周边其他按钮的问题。在设备选型阶段，这款模型可以直接导入装配体，匹配面板开孔尺寸，提前验证安装后的整体视觉效果与操作便利性，不需要等实物采购回来再做适配调整，能大幅缩短面板类结构的设计迭代周期。
