5x5mm方形直插弯脚红色发光二极管结构

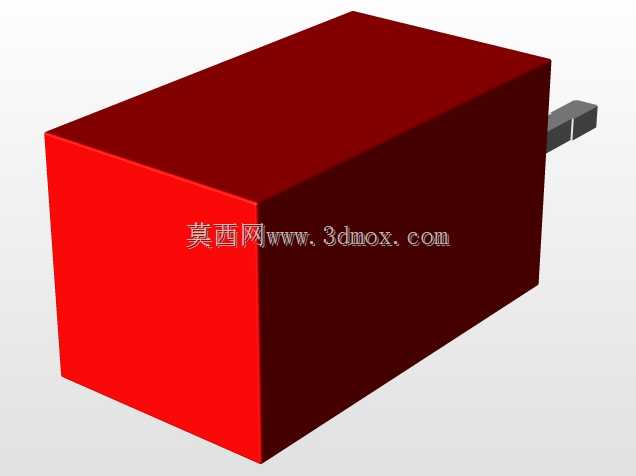

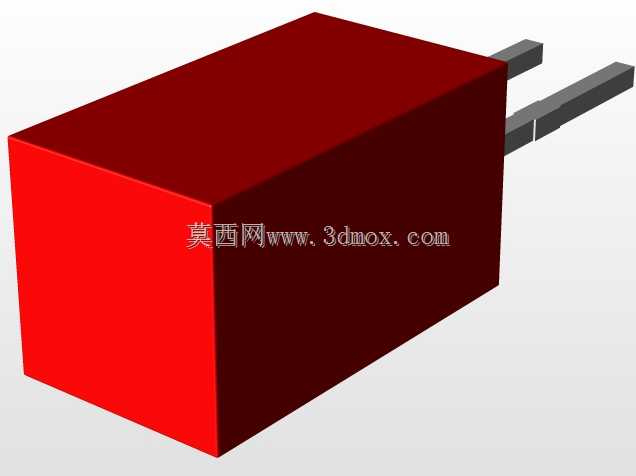

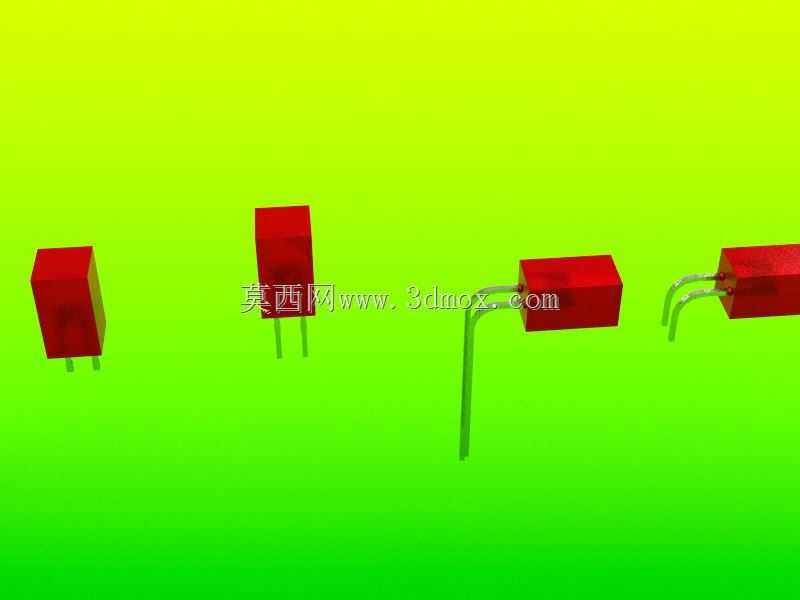

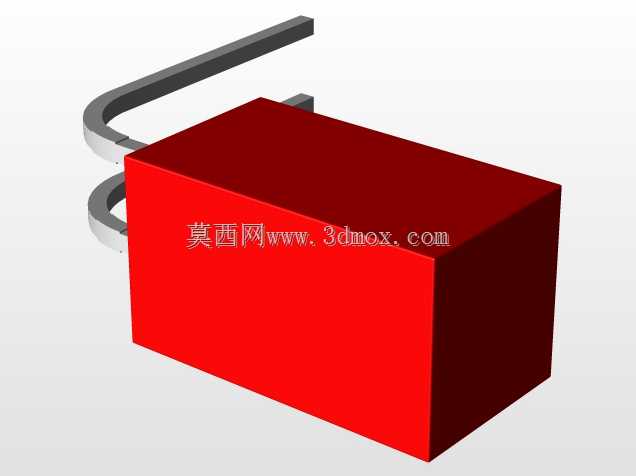

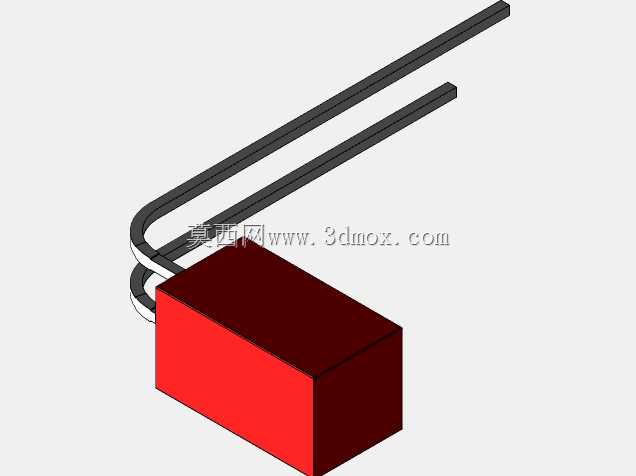

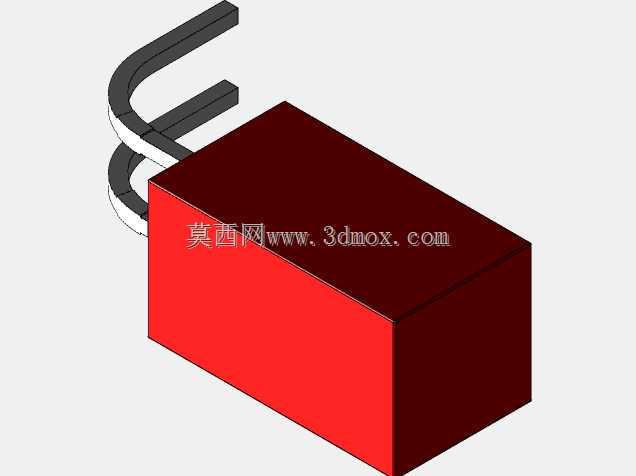

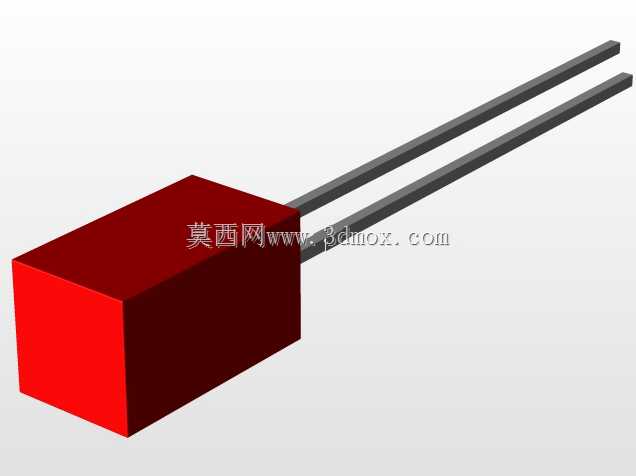

在消费电子、工业控制板卡、低压电气控制柜的PCB板级设计环节，直插式方形发光二极管是最常用的板载状态指示元件，这类元件的三维建模精度直接影响PCB布局的干涉检查结果、生产环节的元件插装适配性，以及整机装配后的面板指示对位精度。本次建模的方形发光二极管主体封装尺寸为5mm×5mm，覆盖水平安装、垂直安装两种引脚形态，引脚节距严格匹配通用PCB板2.54mm标准网格孔距，同时设置了多种不同长度的引脚弯折形态，适配不同板厚、不同安装高度的布局需求。从实际工程应用场景来看，垂直直插版本多用于PCB板垂直于观察面板的设备，比如台式工控仪表、壁挂式控制箱的面板指示灯，元件插装后发光面正对面板开孔，无需额外弯折引脚即可实现光线正向射出；水平弯脚版本则多用于PCB板平行于观察面板的紧凑型设备，比如超薄型电源模块、小型手持检测设备，引脚经过90度弯折后，发光面可平行于PCB板朝向外侧，大幅压缩元件在板卡垂直方向的占用高度，避免元件顶到设备外壳。设计过程中首先确定封装主体的外形边界，红色透明塑封主体的棱边做微小倒角处理，还原实际元件的注塑工艺特征，避免建模时出现尖锐直角不符合生产实际的问题；引脚部分区分直段与弯折段的曲率，弯脚处的折弯半径参考实际元件加工的最小弯折半径设置，避免出现直角弯折导致引脚断裂的设计缺陷，同时引脚直径匹配标准通孔焊盘的孔径，保证在PCB装配仿真中，元件插装时引脚与焊盘无卡滞、无错位。不同长度的引脚设计，主要适配波峰焊、手工焊两种不同工艺的引脚留长需求，波峰焊工艺下引脚伸出焊盘的长度控制在1.5-2mm即可，过长会导致剪脚工序额外增加工时，过短则容易出现虚焊；手工焊场景下可适当留长引脚，方便维修时更换元件。建模时还考虑了元件在整机组装中的干涉边界，比如垂直安装版本的元件总高度从PCB板面到发光面顶端的尺寸，需要预留面板与PCB板之间的安装间隙，避免发光面顶到面板内侧的遮光罩；水平安装版本的弯折引脚高度，需要避开PCB板表层的走线区域与相邻贴片元件的高度范围，防止引脚与其他元件发生短路。这类基础电子元件的三维模型，看似结构简单，但尺寸精度直接影响整个板卡设计的可靠性，很多新手工程师在布局时容易忽略引脚弯折后的实际占用空间，导致生产时出现元件装不进去、引脚与外壳干涉、指示灯对位偏移等问题，精准的参数化模型可以在设计阶段就完成全部干涉检查，减少打样后的修改次数，缩短产品开发周期。
