蒸汽机车单臂杆传动十字头结构设计

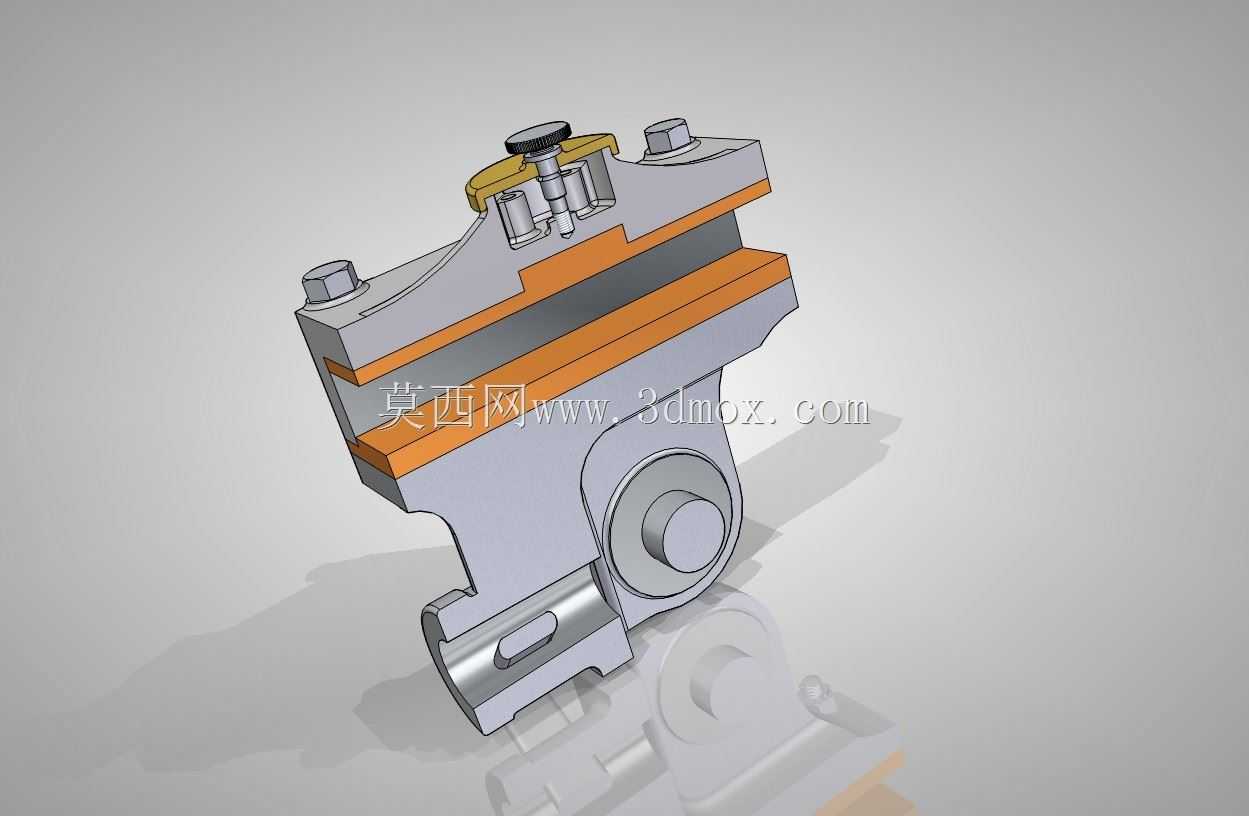

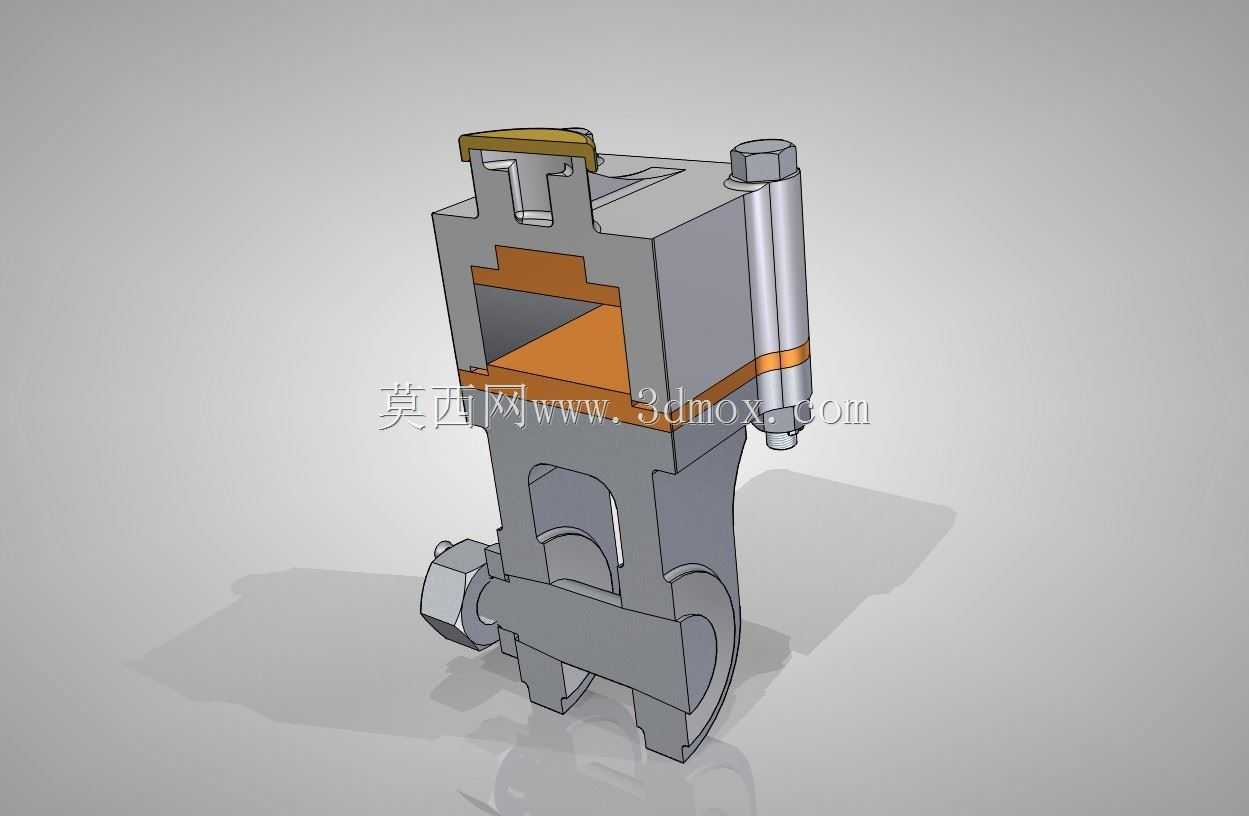

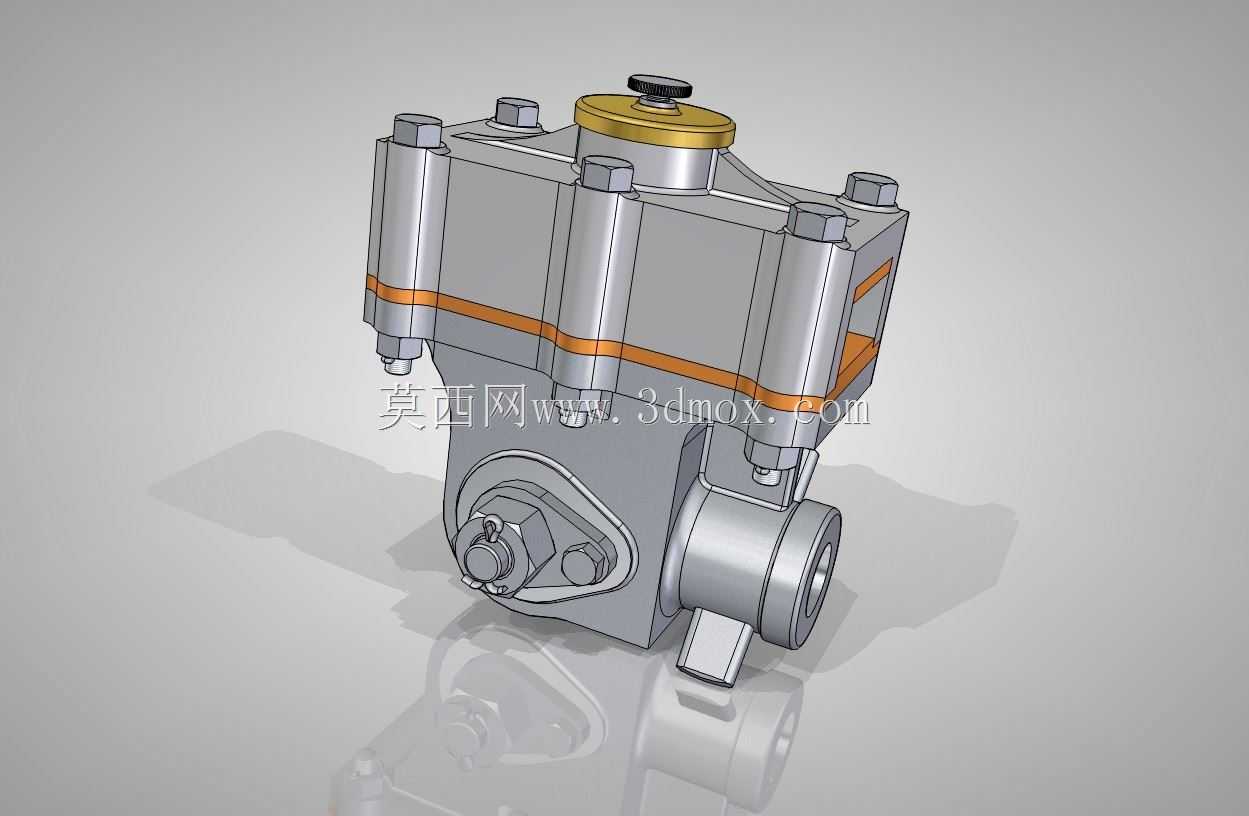

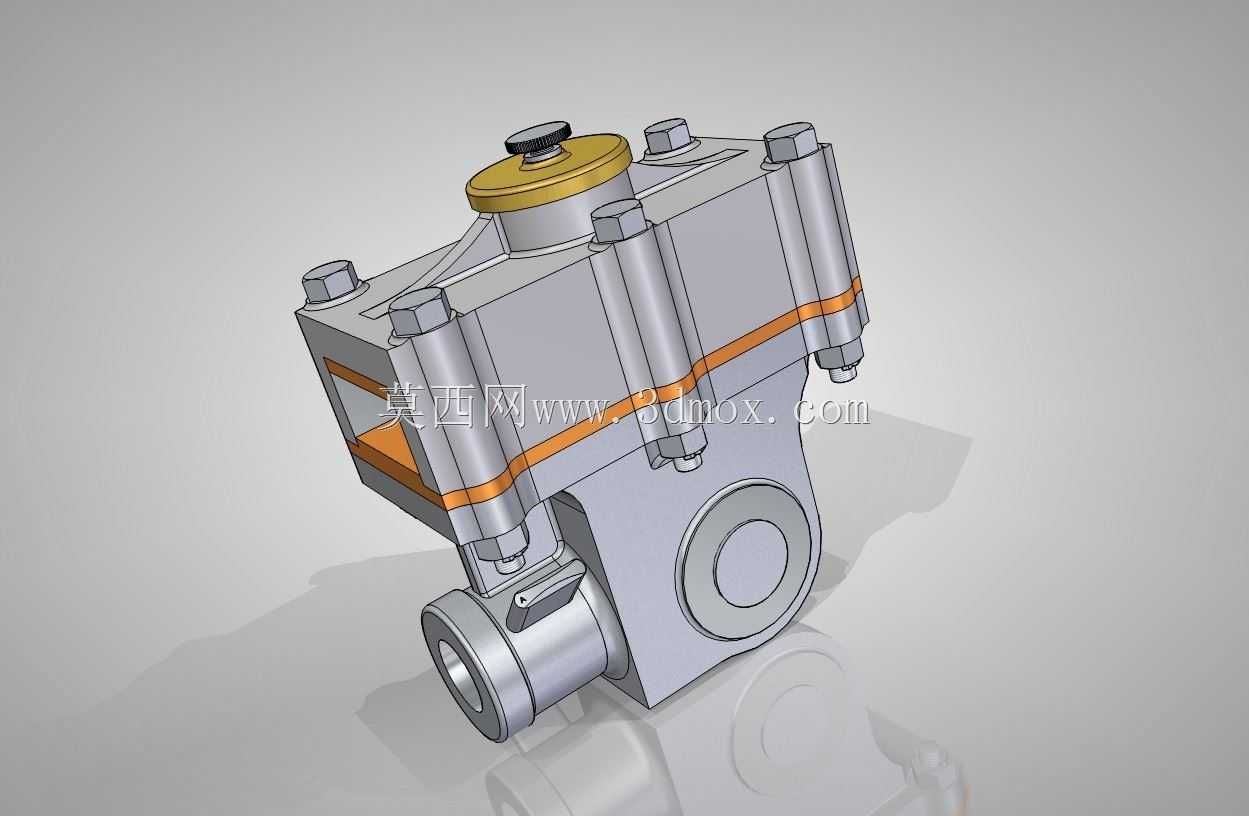

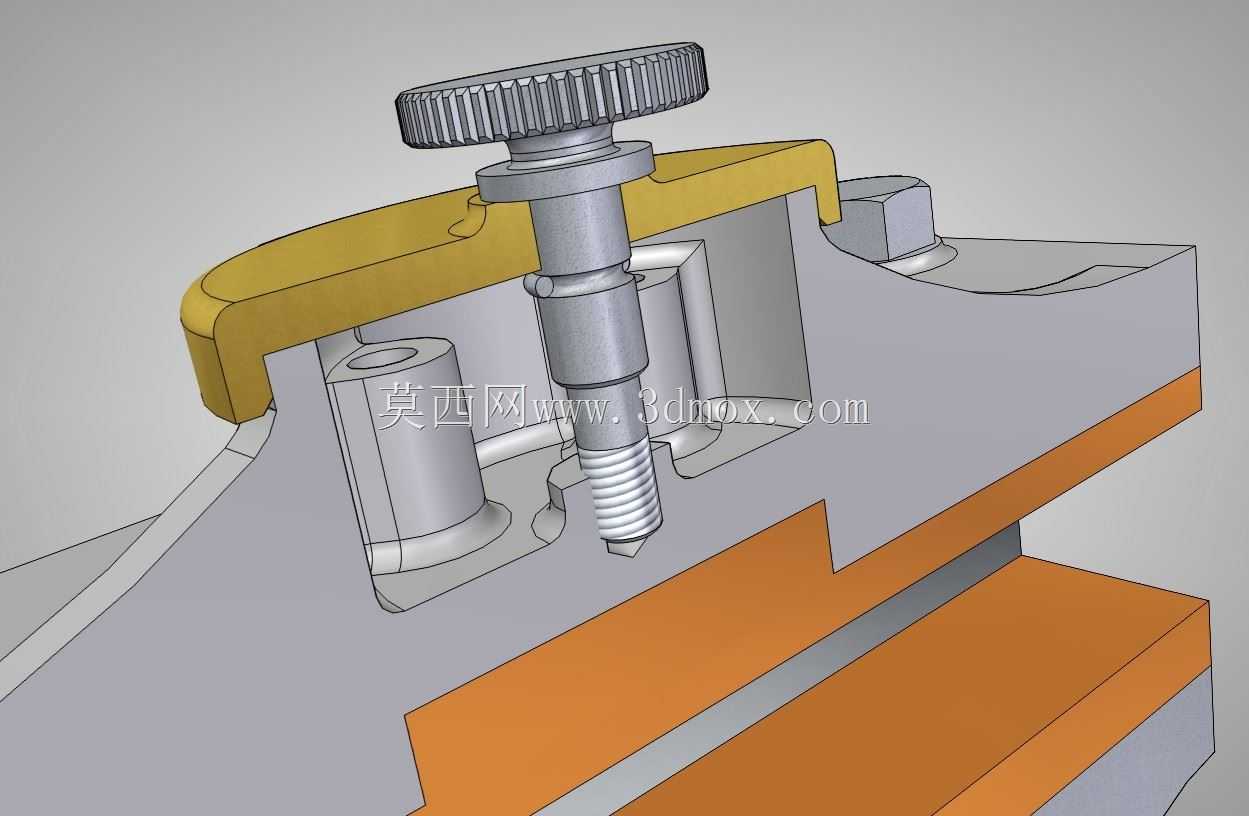

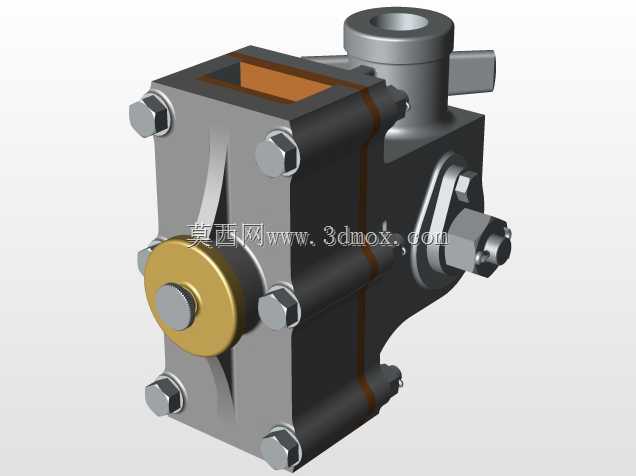

在蒸汽机车走行与动力传递系统中，十字头是衔接活塞推杆与连杆的核心中间构件，承担着将活塞的直线往复运动转化为车轮圆周驱动力的关键作用，其结构可靠性直接决定机车运行的平稳性与动力输出效率。这款单臂杆发动机配套的十字头结构，采用分体式箱体承载设计，主体壳体通过多组对称布置的高强度螺栓实现上下腔体的紧固连接，结合面处设置密封结构，可避免内部润滑介质泄漏同时阻挡外部粉尘侵入运动副。上部设置带锁紧结构的注油端盖，可定期向内部滑动摩擦副补充润滑脂，降低往复运动过程中的磨损速率，延长构件整体服役周期。下部铰接端采用带防松销的销轴连接结构，与连杆小头端配合时可预留合理的转动间隙，抵消传动过程中产生的角度偏差，避免运动卡滞。侧面伸出的轴颈结构用于与滑块组件配合，嵌入机车车架的导向滑槽内，约束十字头的运动轨迹始终沿活塞轴向方向，消除侧向分力对活塞杆的弯折影响，保障活塞与气缸套的配合精度。从安装边界来看，该十字头整体轮廓适配中小功率蒸汽机车的动力舱布局，各连接螺栓的孔位间距、销轴直径均匹配对应机型的传动接口，无需额外改制即可完成装配替换。设计过程中优先考虑了交变载荷下的结构强度，壳体壁厚经过受力校核，在螺栓连接座、销轴铰接处等应力集中位置做了局部加厚处理，可承受活塞往复运动产生的高频冲击载荷，同时兼顾了部件的轻量化需求，避免不必要的重量增加导致的传动惯性损耗。滑动配合面的加工精度要求较高，与导向槽接触的工作面需保证足够的平面度与表面粗糙度，减少往复滑动过程中的摩擦阻力，降低运行过程中的振动与异响。
