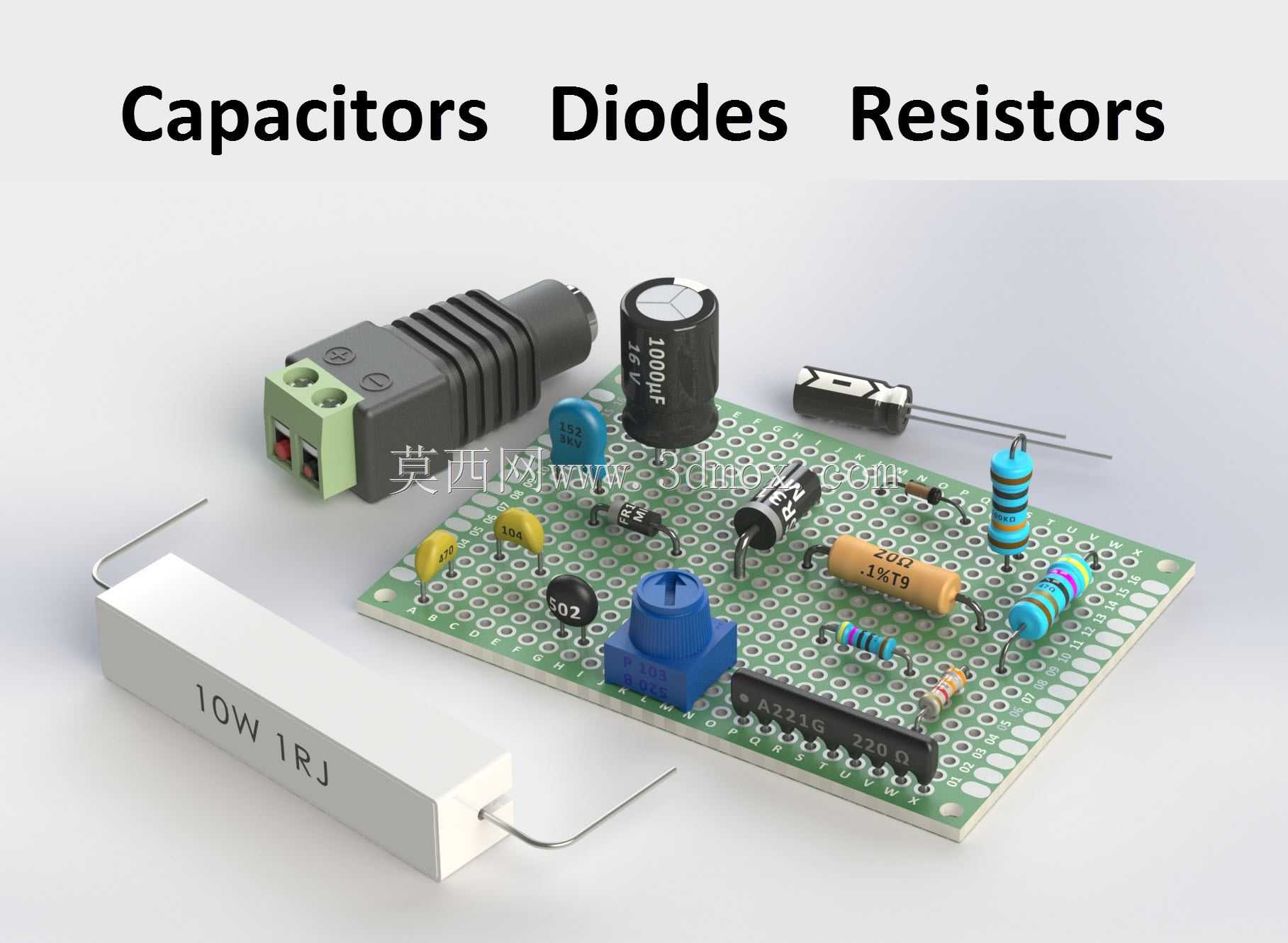

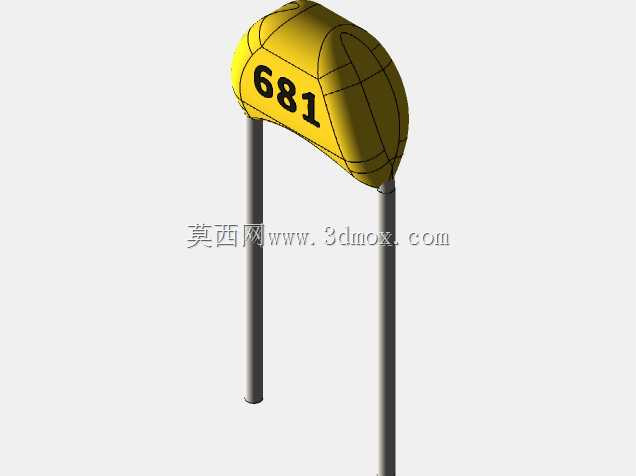

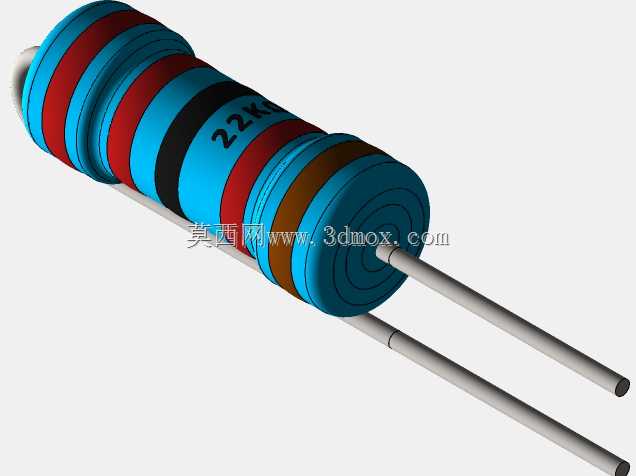

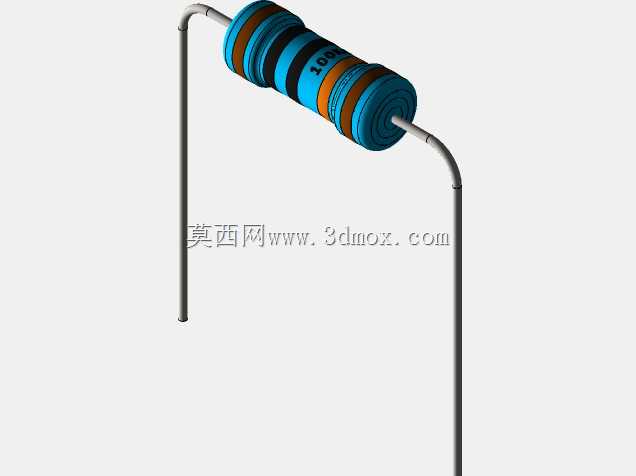

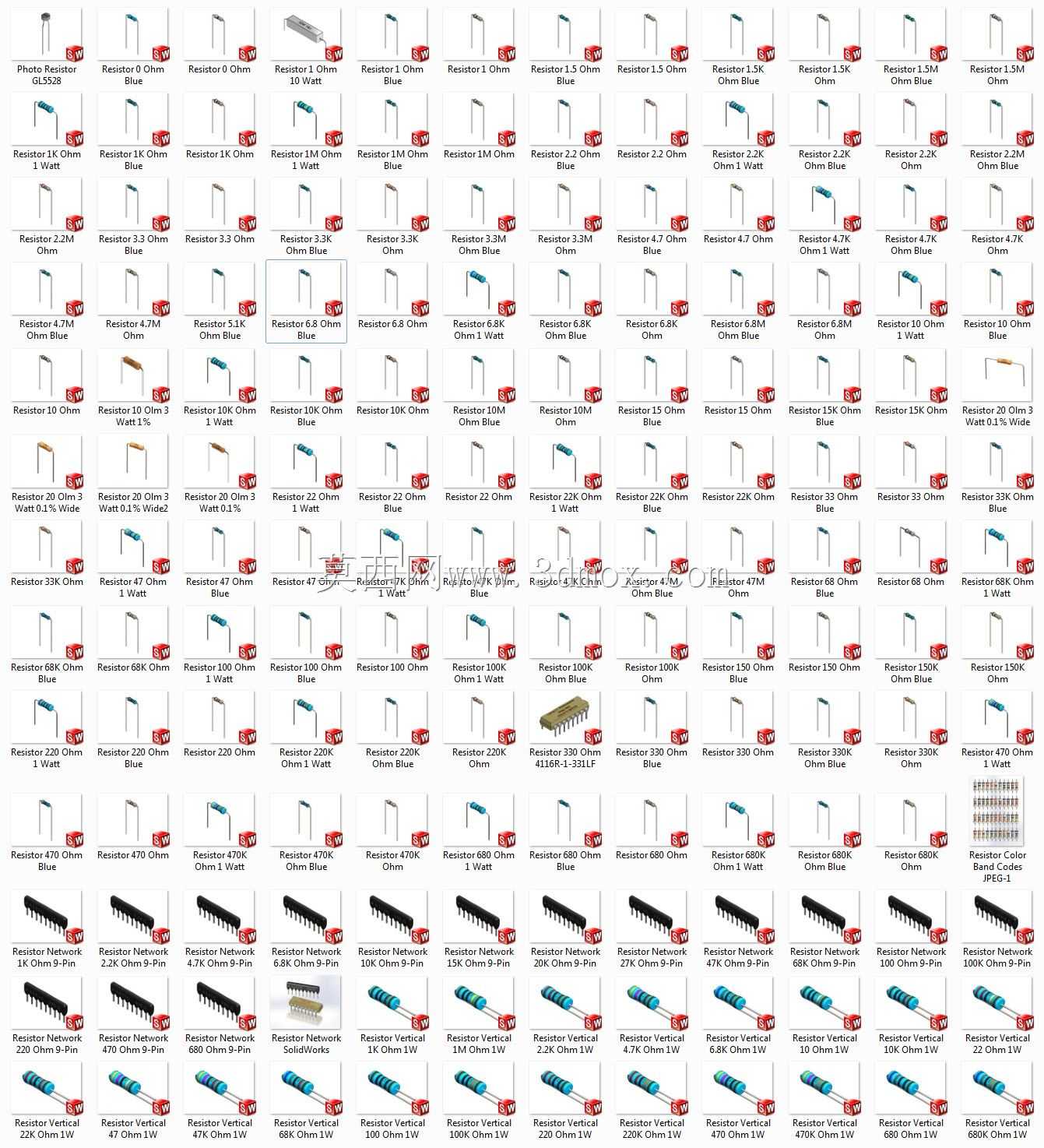

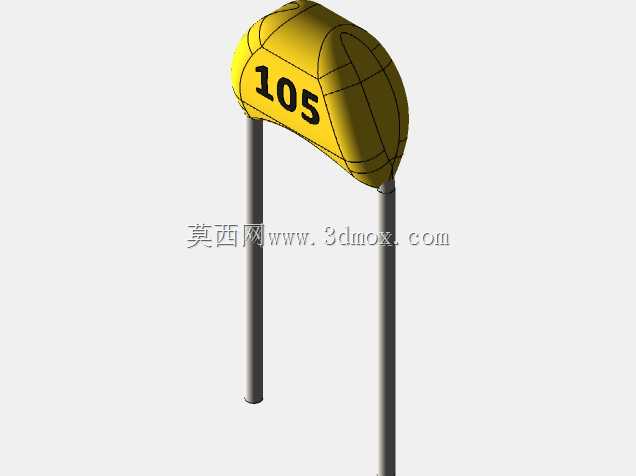

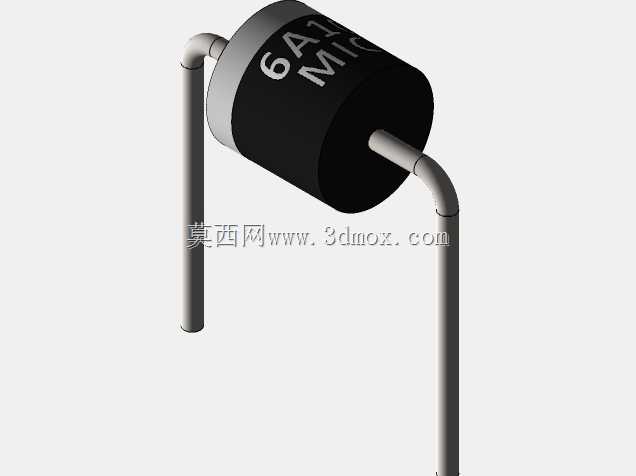

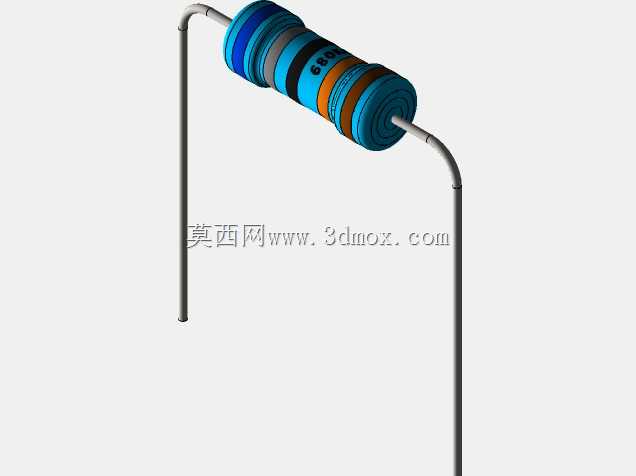

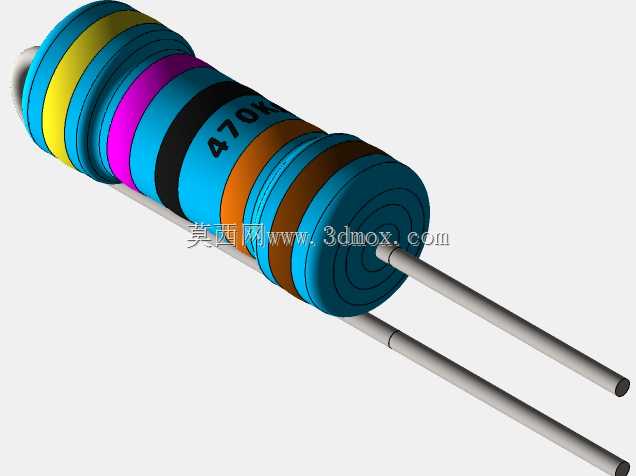

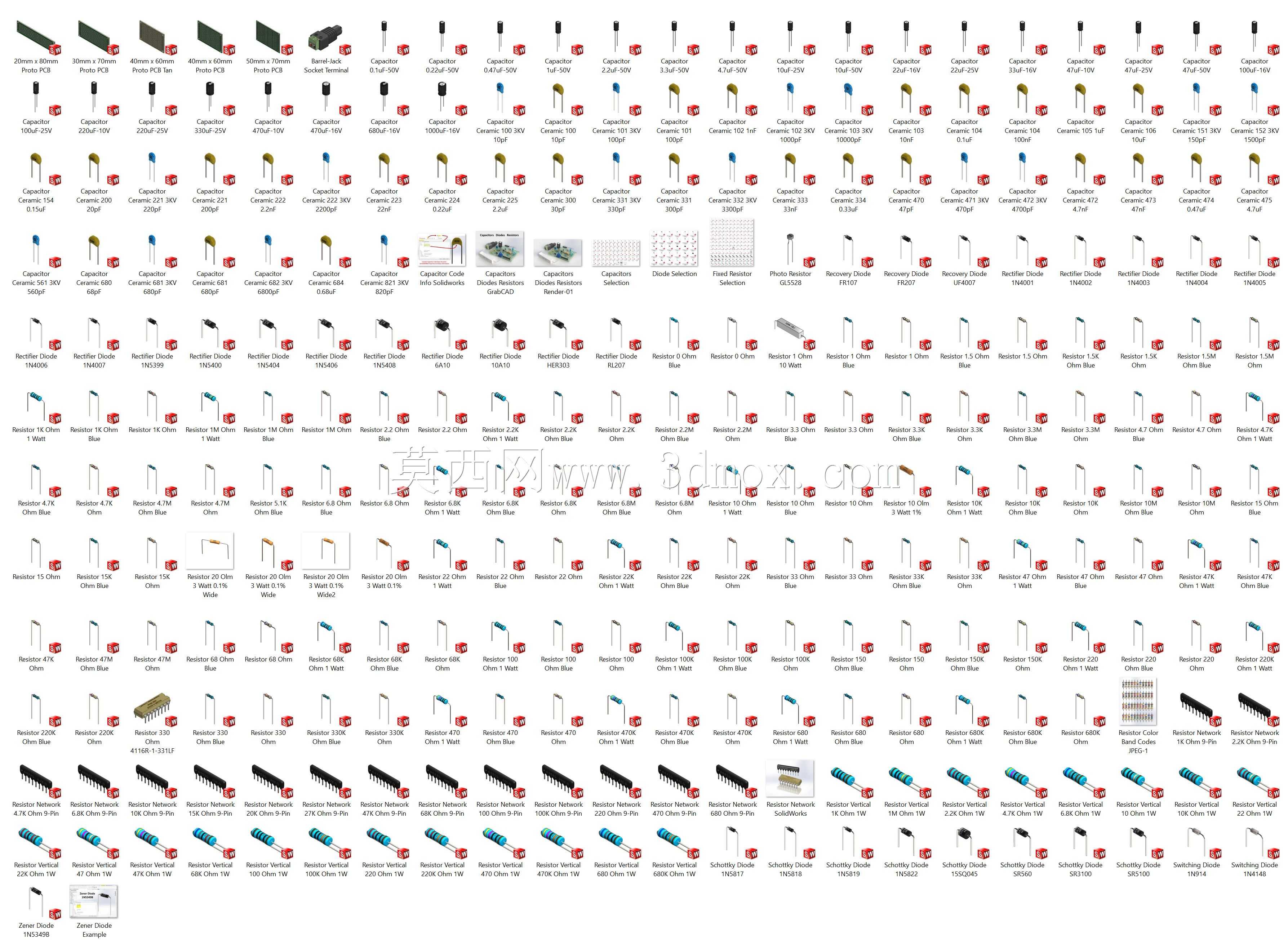

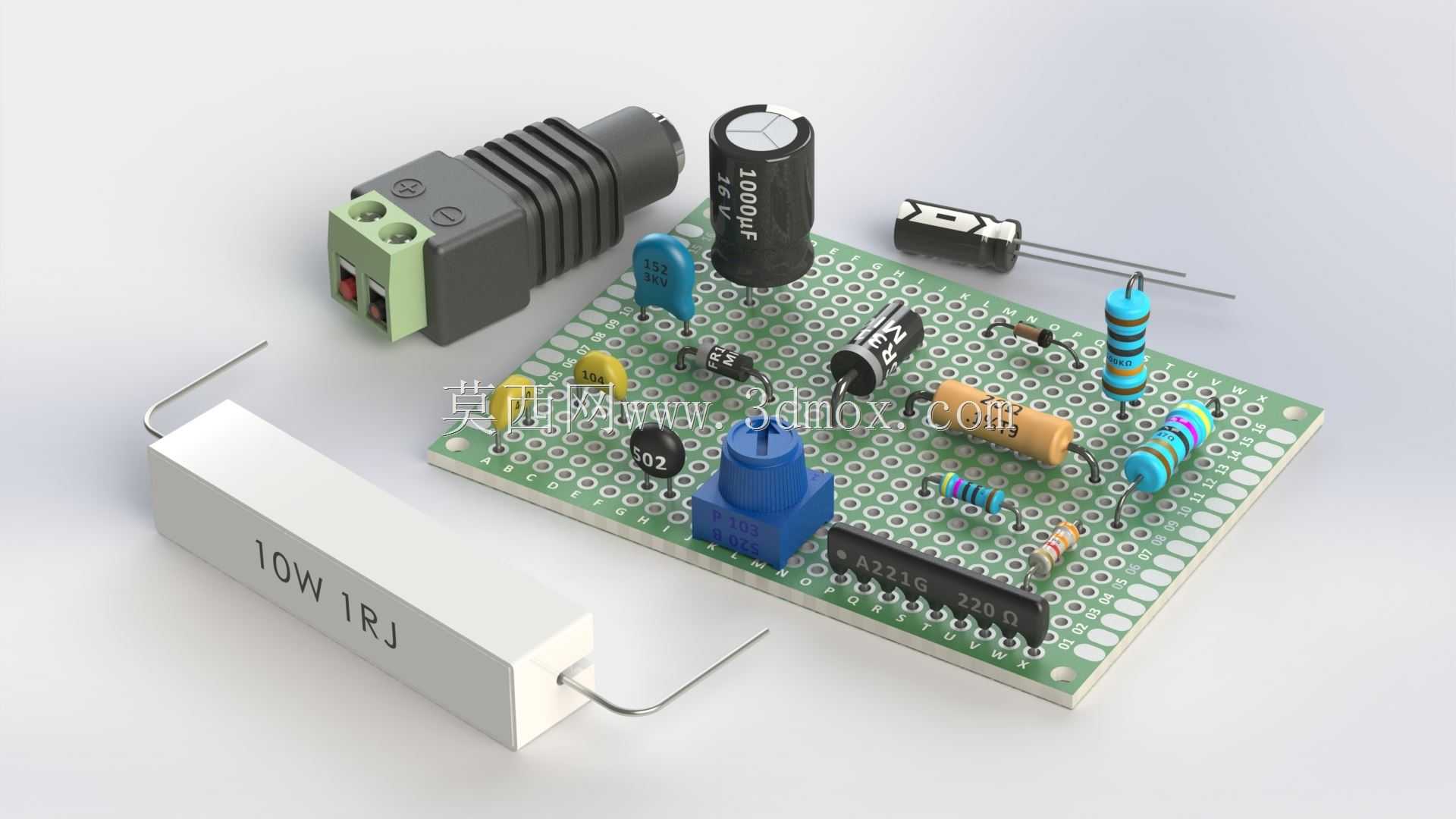

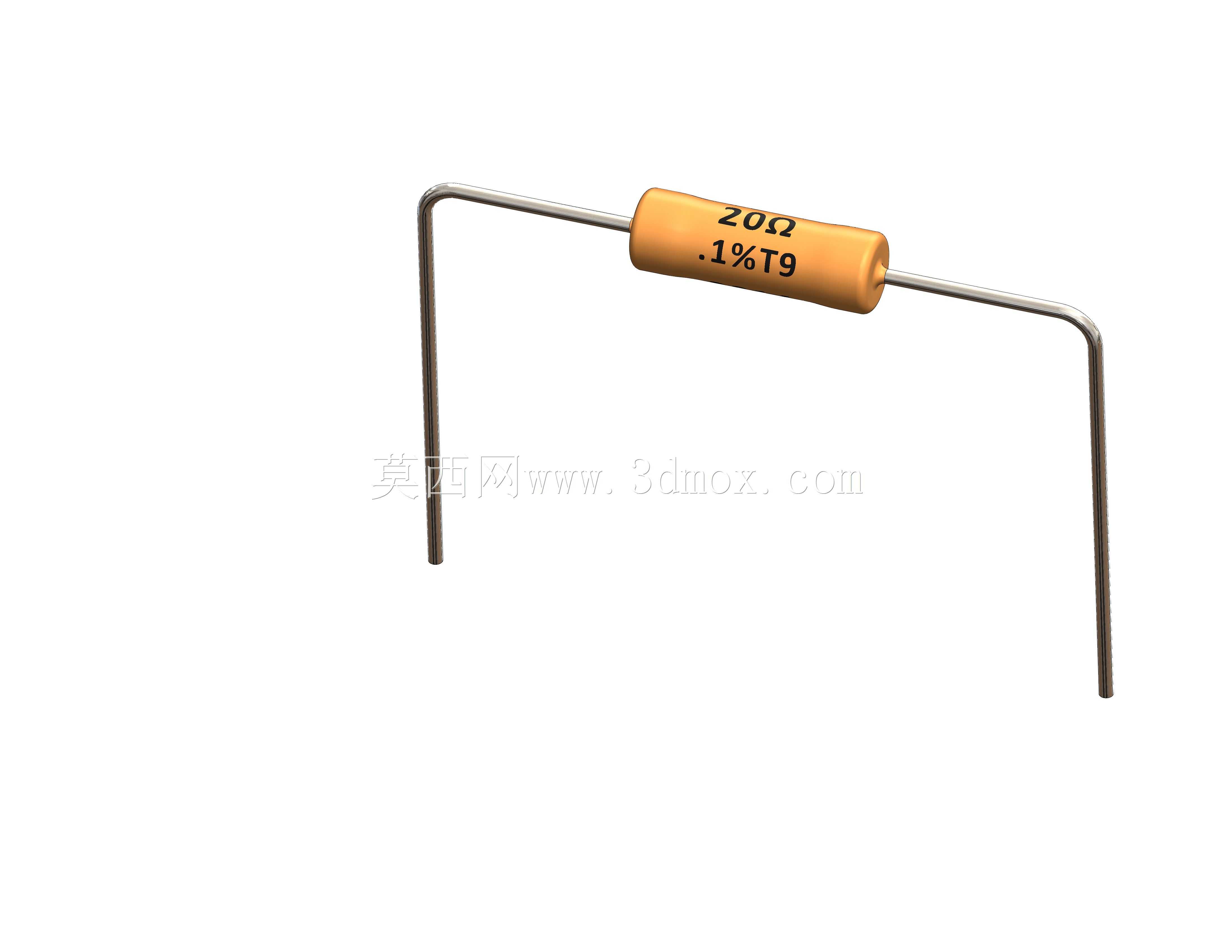

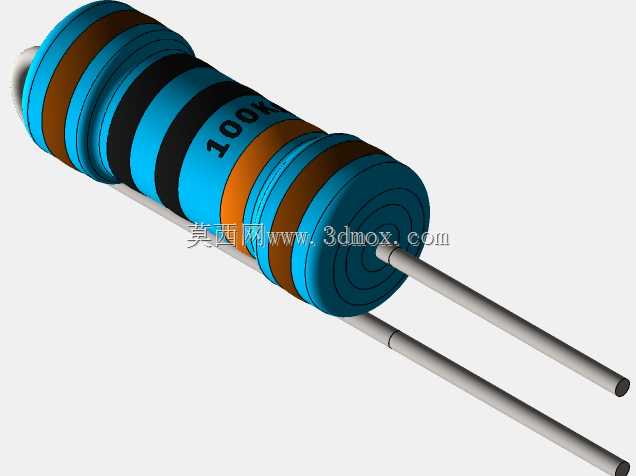

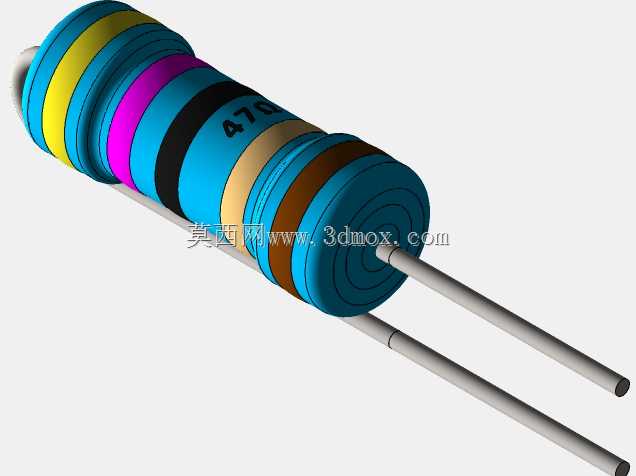

直插式排阻排容二极管集成电子元件

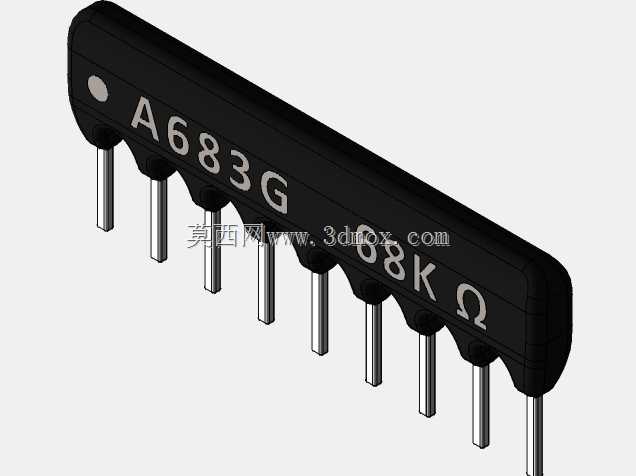

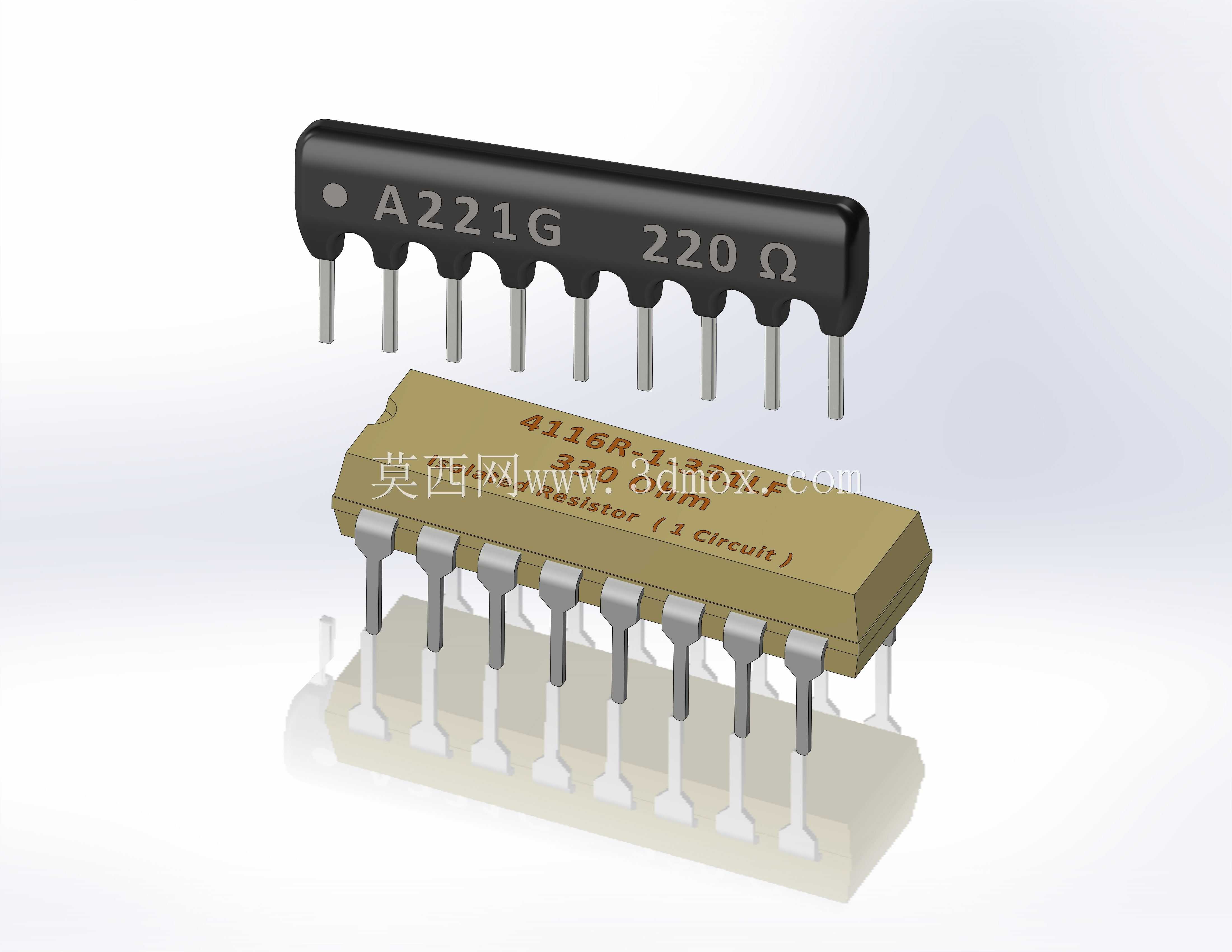

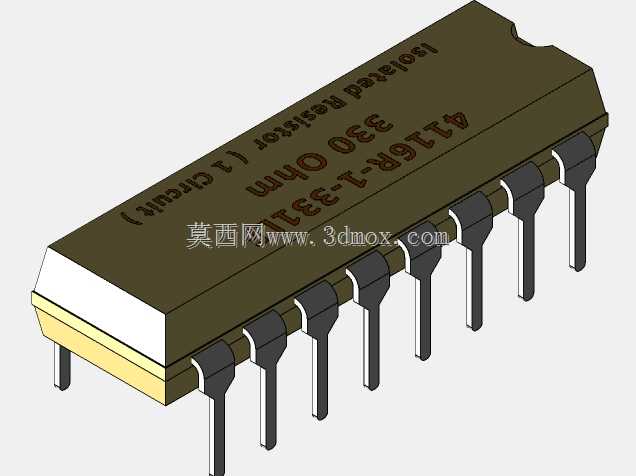

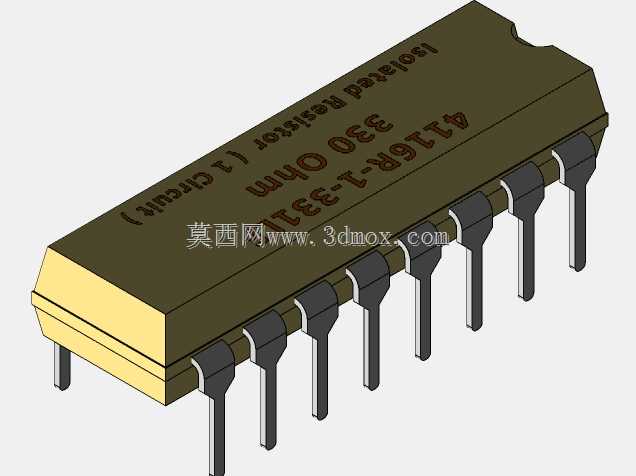

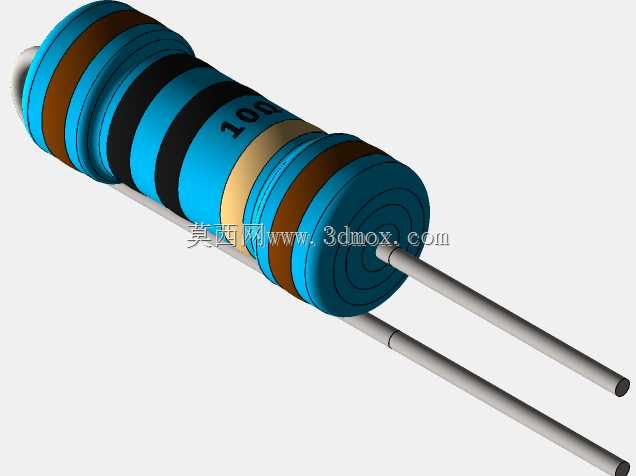

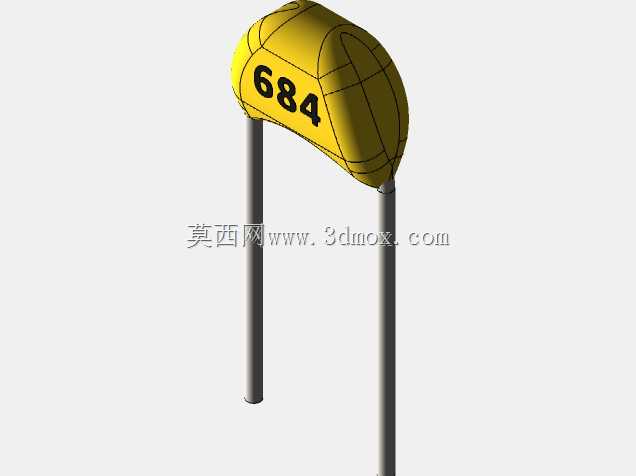

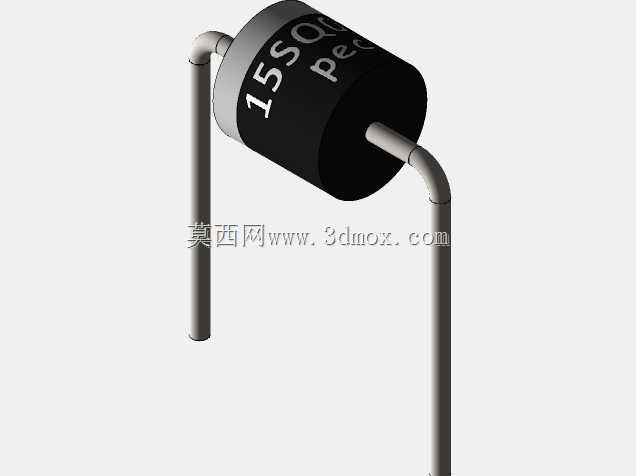

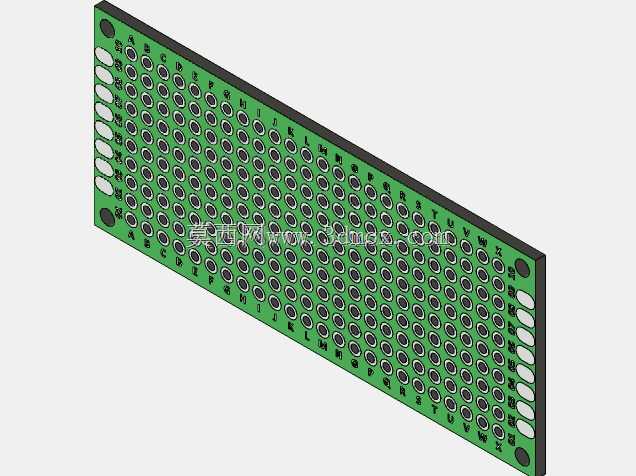

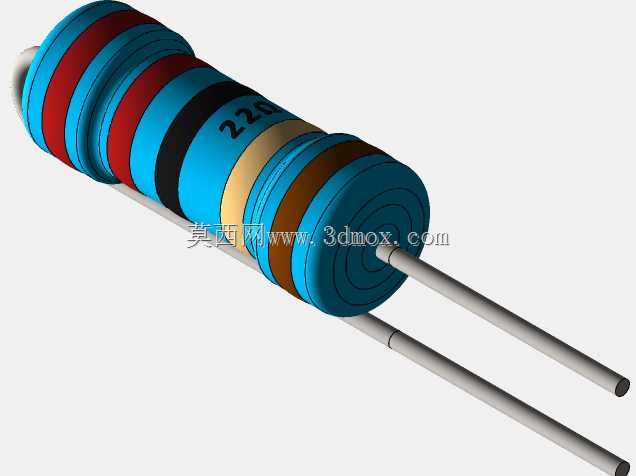

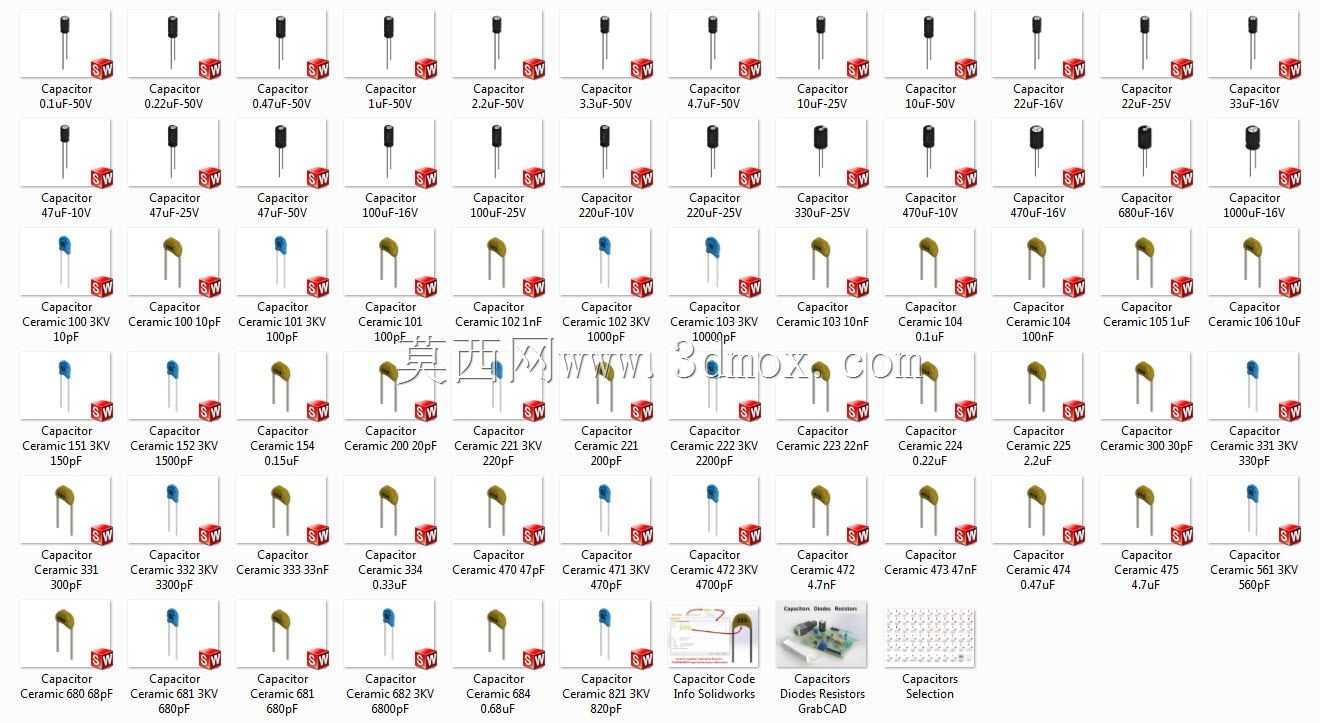

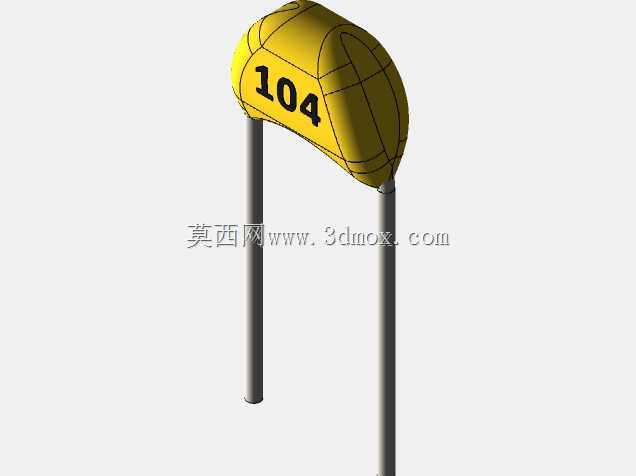

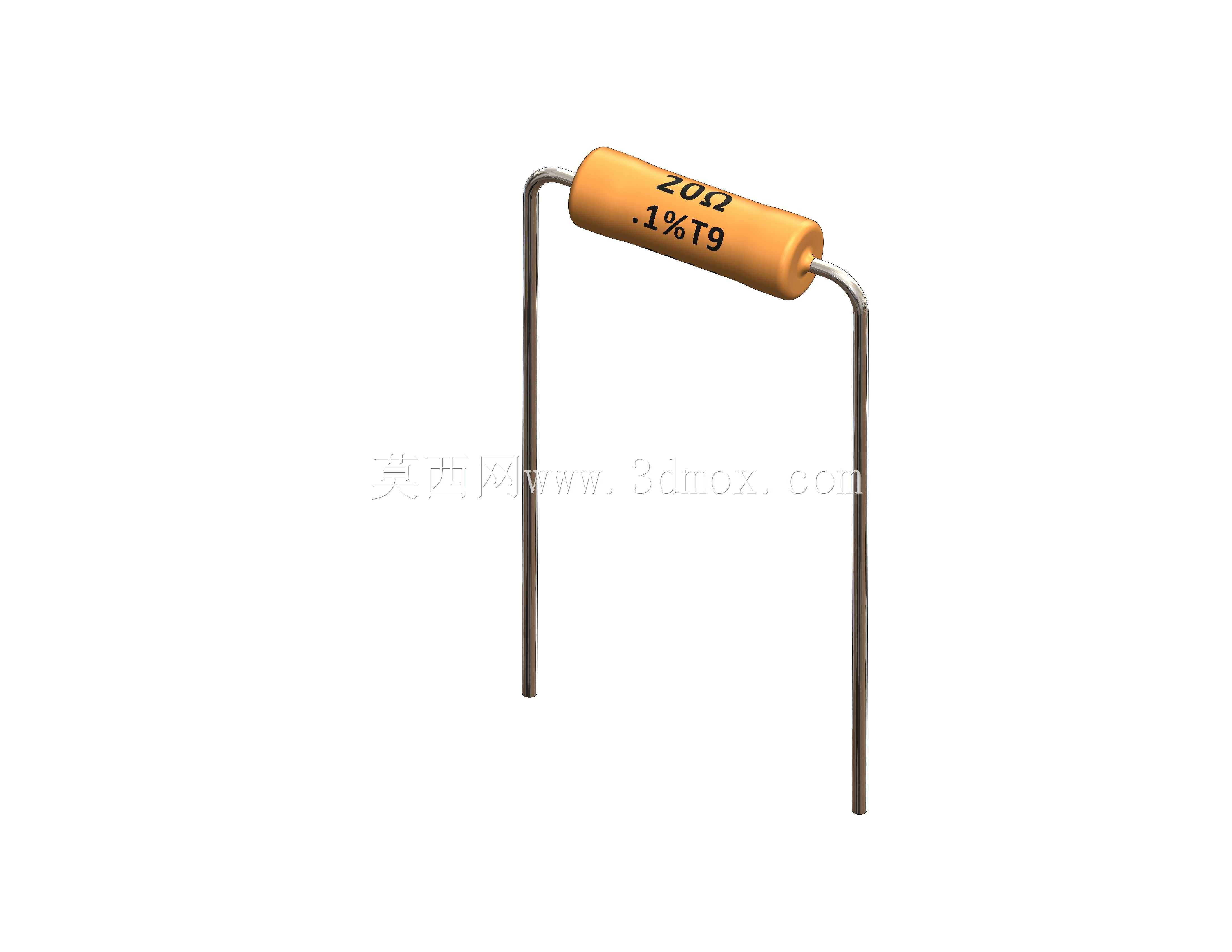

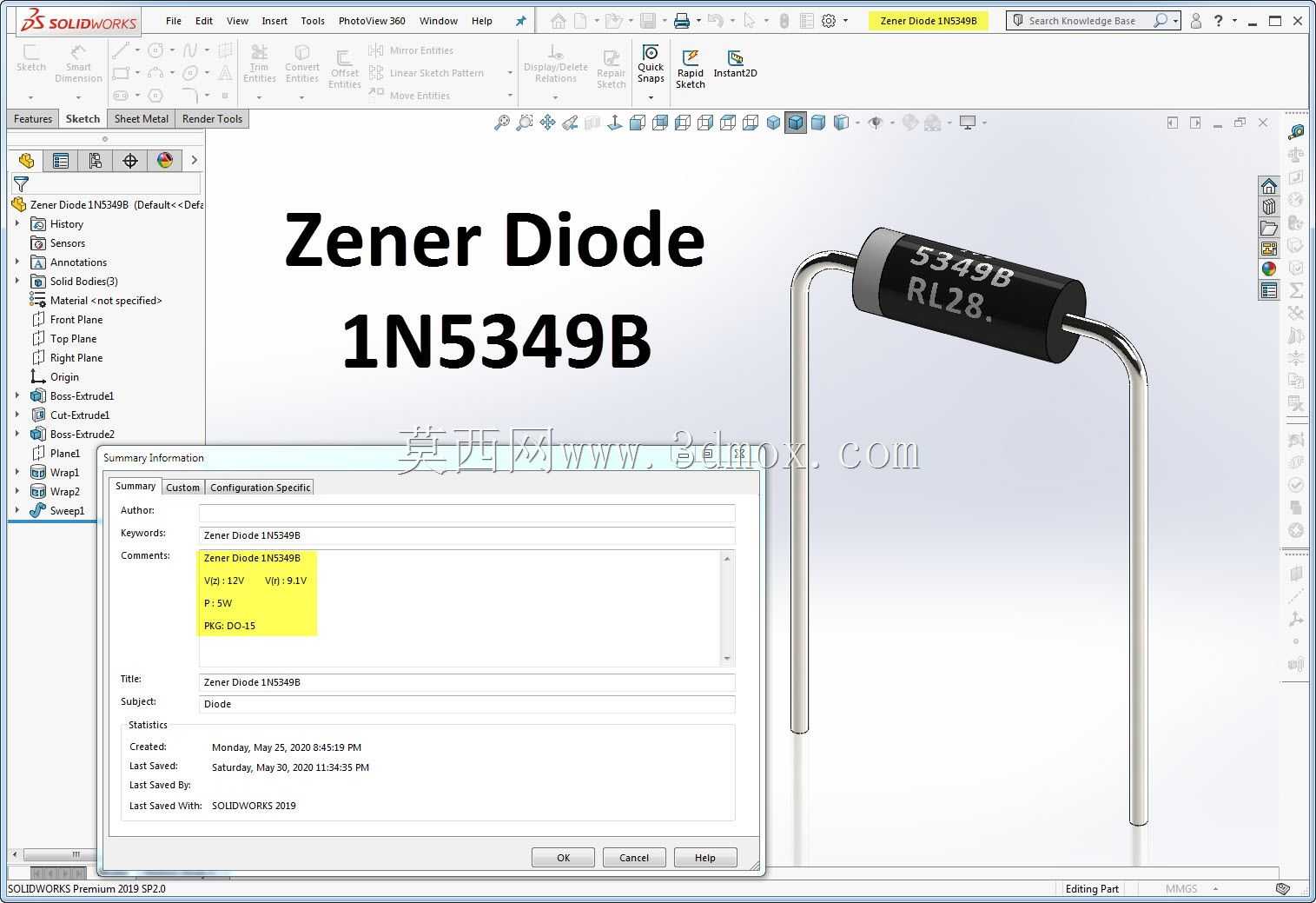

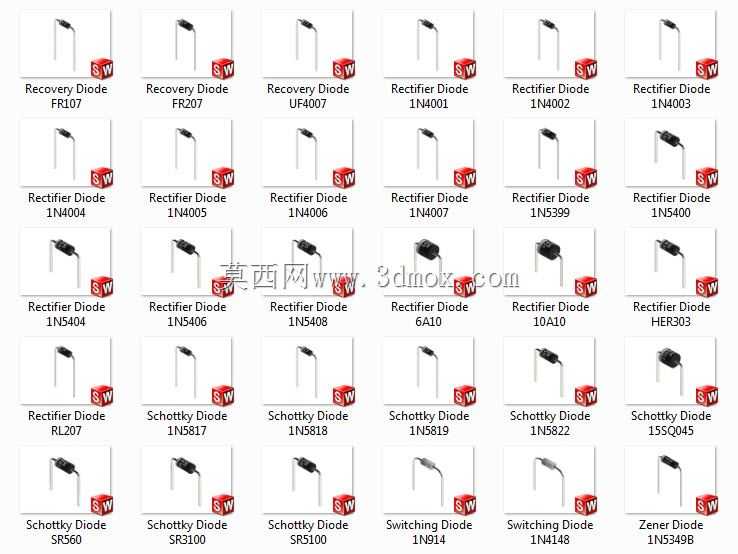

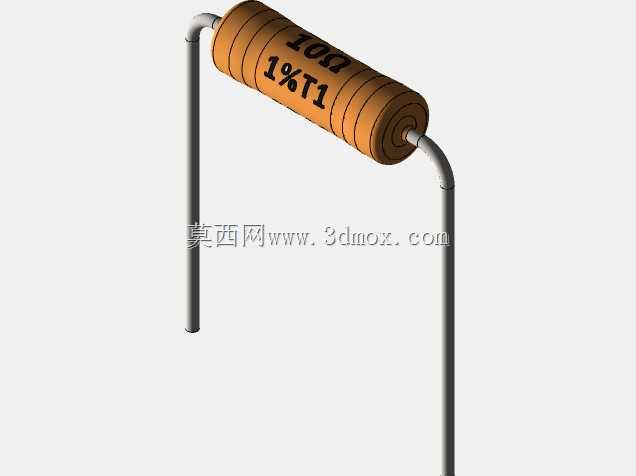

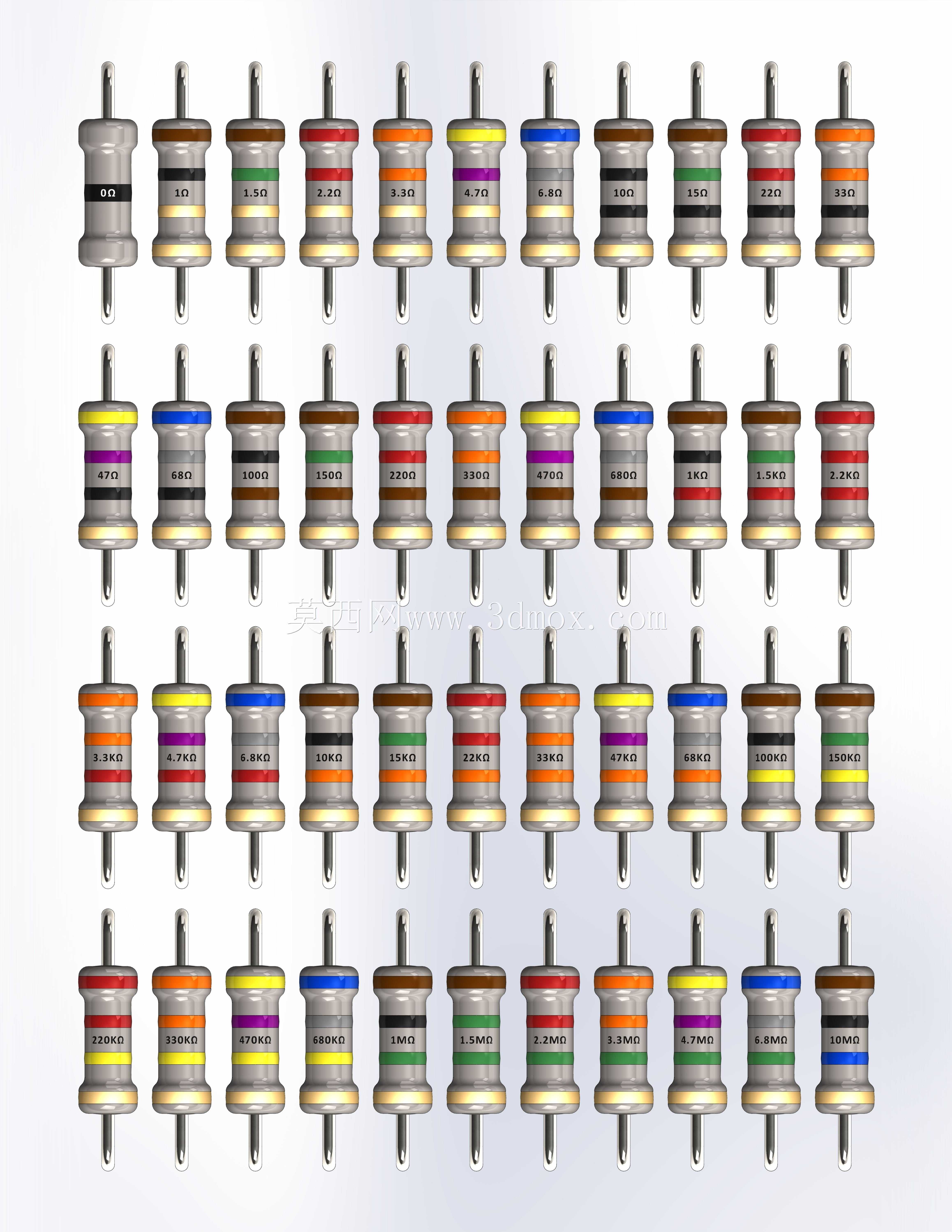

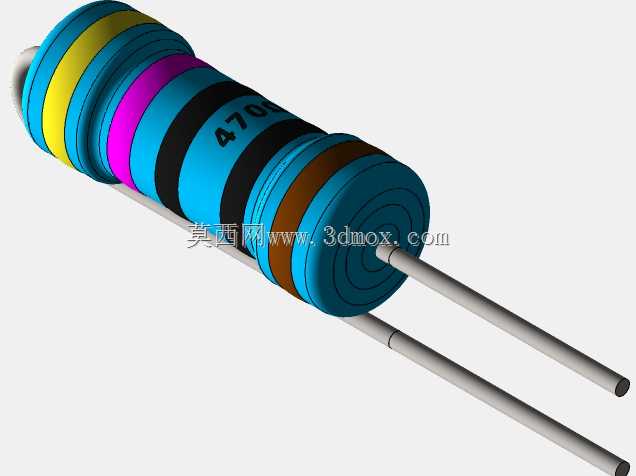

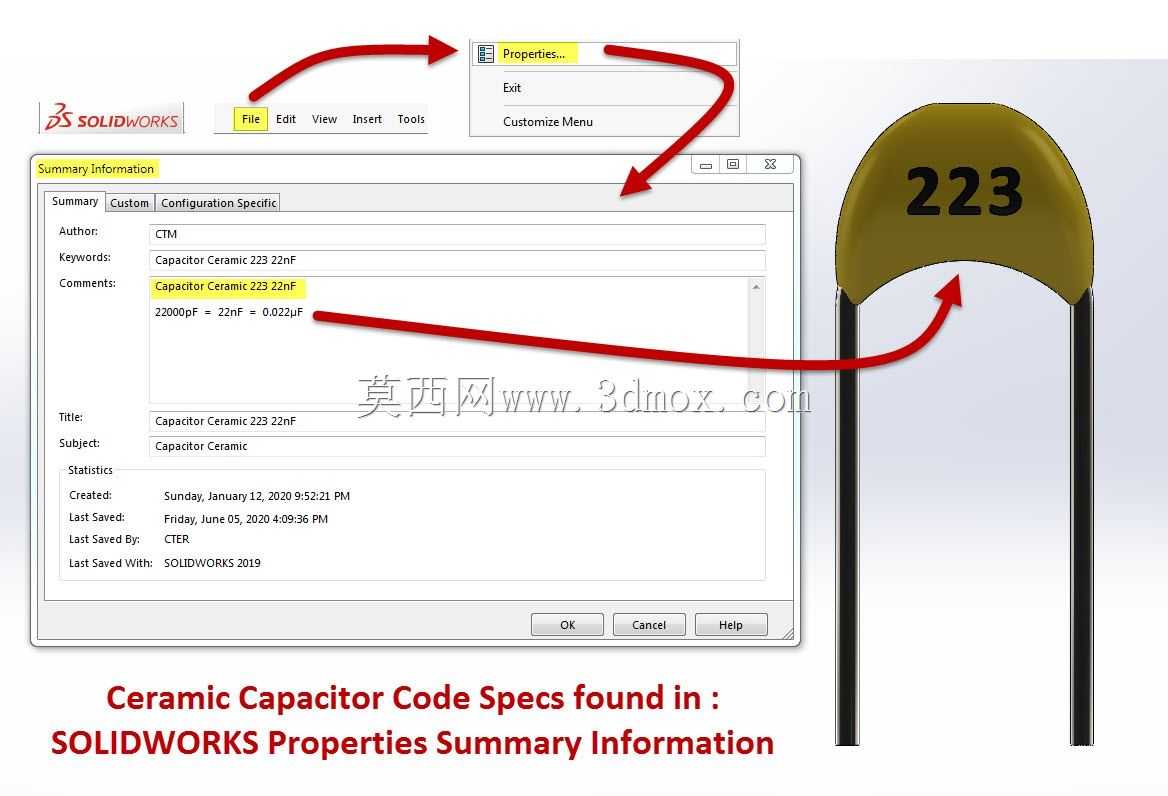

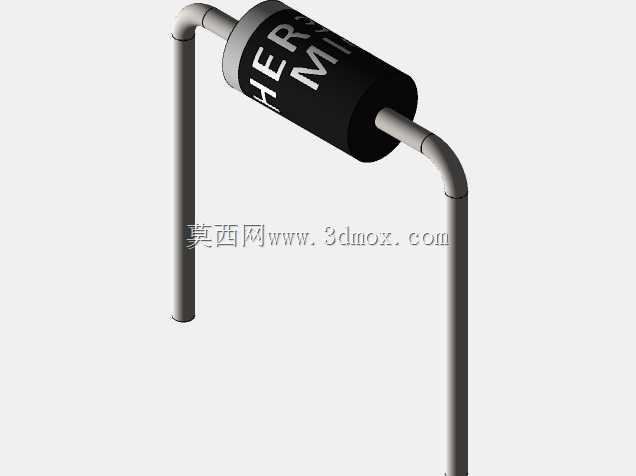

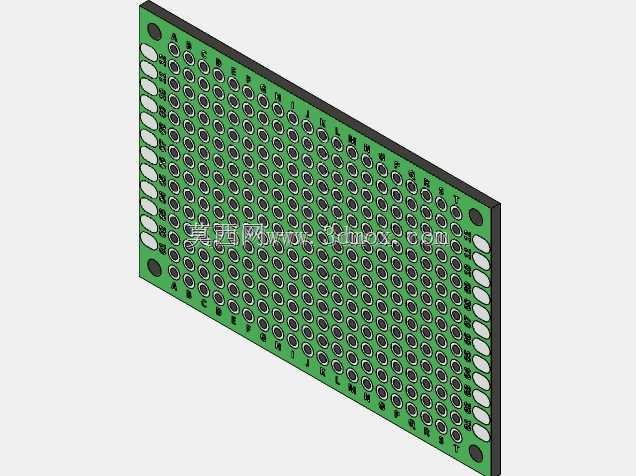

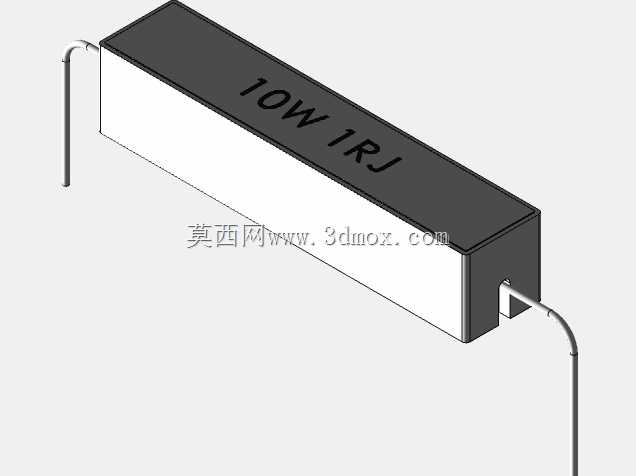

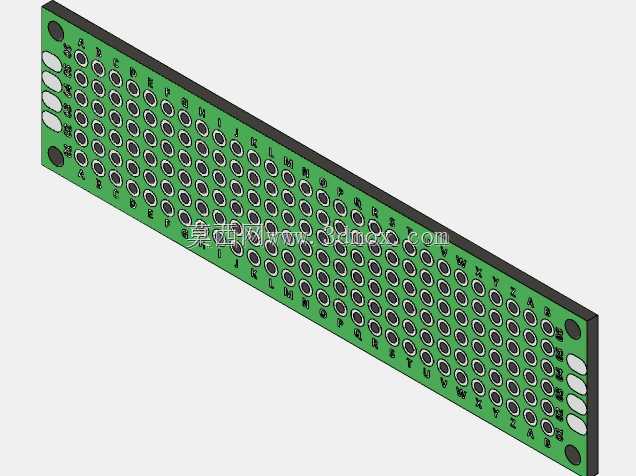

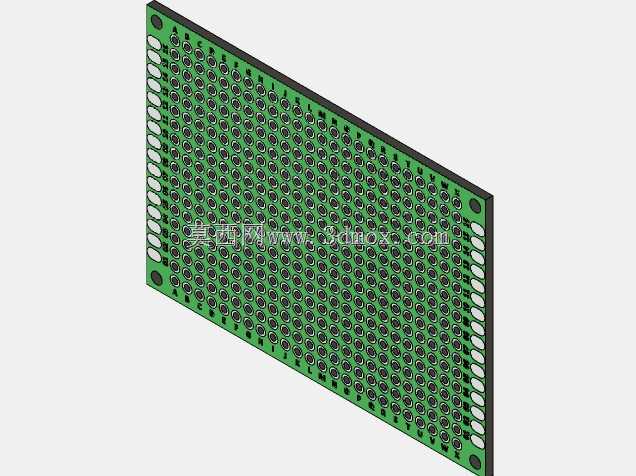

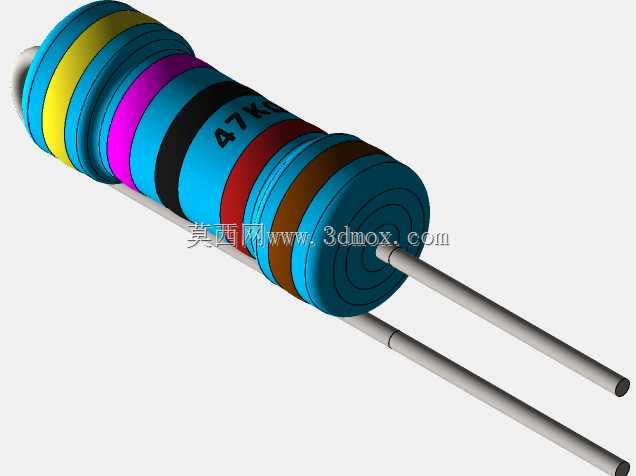

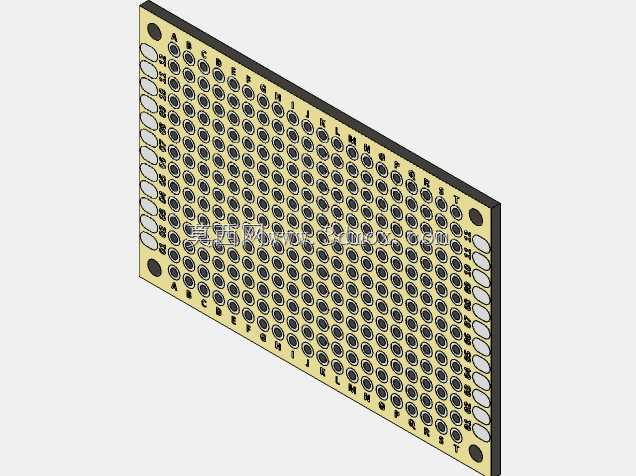

这类直插式集成无源元件，是消费电子、工业控制板卡、通讯设备PCB板上极为常见的基础元器件，单排直插的封装形式，在早年的通孔插装工艺板卡、以及当前仍在使用波峰焊工艺的工控板、电源板上应用极广，相比单个分立的电阻、电容、二极管，这类集成排式元件能大幅减少PCB上的元件占位数量，降低板卡布线难度，同时减少焊接点位，提升整板焊接良率。从结构设计来看，这类元件采用耐高温绝缘塑封或陶瓷封装本体，引脚采用标准2.54mm间距设计，完全匹配通用万用板、量产PCB的标准通孔孔径，引脚长度预留了常规波峰焊后的剪脚余量，安装时无需额外调整引脚长度即可适配常规板厚的插装需求。建模过程中需要严格把控引脚的共面度，实际生产中这类元件的引脚共面度偏差如果超过0.1mm，就容易在波峰焊过程中出现虚焊、漏焊问题，因此模型还原时特意将引脚的平直度、末端倒角做了精准还原，方便结构工程师在做PCB板卡布局、整机外壳干涉检查时，准确评估元件的安装空间。这类排阻的公共端设计，能在电路中同时实现多路上下拉电阻的功能，比如单片机IO口的批量上下拉，用单颗8位排阻就能替代8颗分立电阻，大幅压缩板卡的元件排布空间；而集成二极管的排式元件，常用来做多路信号的ESD防护、或者共阳/共阴接法的信号整流，在接口类板卡上使用频率很高。建模时特意区分了塑封排阻和陶瓷封装网络电阻的外形差异，塑封本体的表面丝印、定位凸点都做了还原，那个圆形的定位标记点，是实际生产中用来标识元件1号引脚位置的，避免插件时插反方向导致电路功能异常；陶瓷封装的排阻则还原了表面的阻值标识、型号印字，引脚的弯折角度、根部与本体的衔接结构都按照实际元件的尺寸做了复刻，确保在做整机装配仿真时，不会出现元件与周边结构、其他高元件干涉的问题。在做板卡结构设计时，这类直插元件的本体高度是必须考量的安装边界，模型中本体的高度、引脚伸出PCB背面的长度都按照行业常规规格设置，方便工程师评估板卡到外壳内壁的安全距离，避免出现外壳顶到元件、或者元件引脚触碰外壳金属部分导致短路的问题。另外这类元件的耐温特性匹配常规波峰焊的温度曲线，建模时也还原了本体与引脚的材质差异，方便后续做热仿真时，能准确评估元件在板卡工作时的散热情况，尤其是在电源板这类发热较大的板卡上，这类无源元件的布局如果离发热功率器件过近，长期高温工作容易出现阻值漂移、电容容量衰减的问题，精准的三维模型能帮助工程师在设计阶段就规避这类布局风险。
