带功率运算放大器电路的PCB金属芯组件

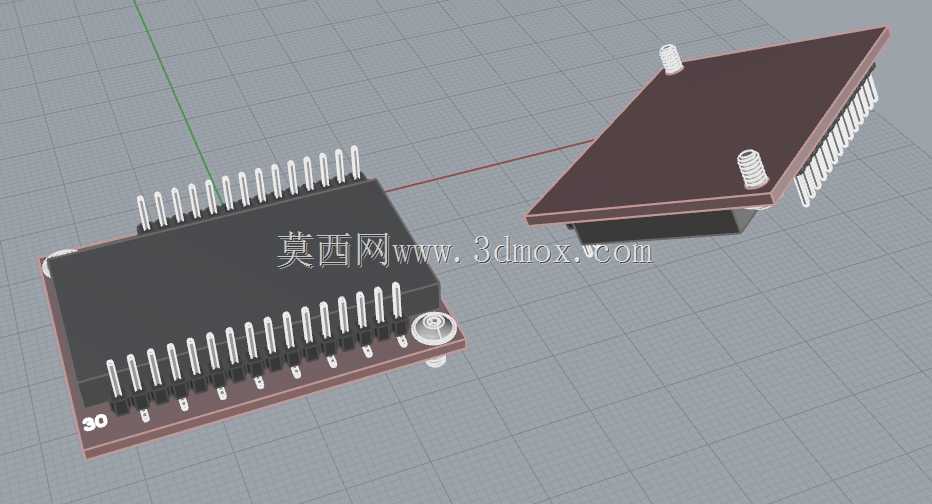

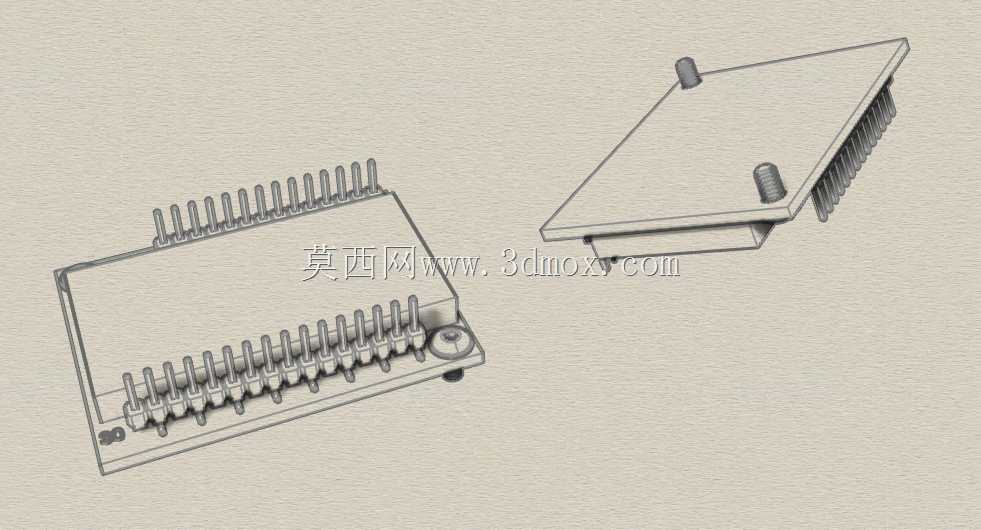

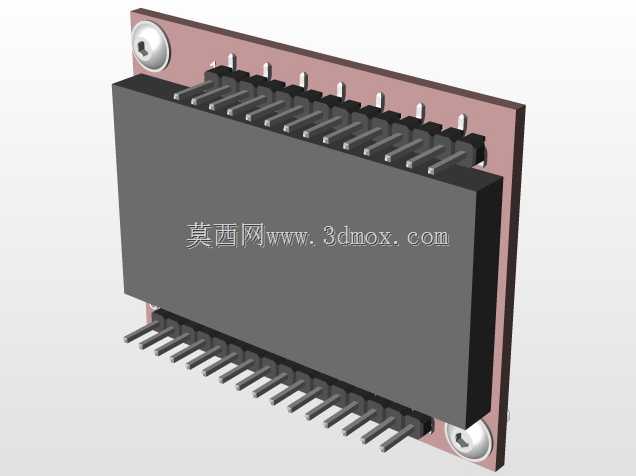

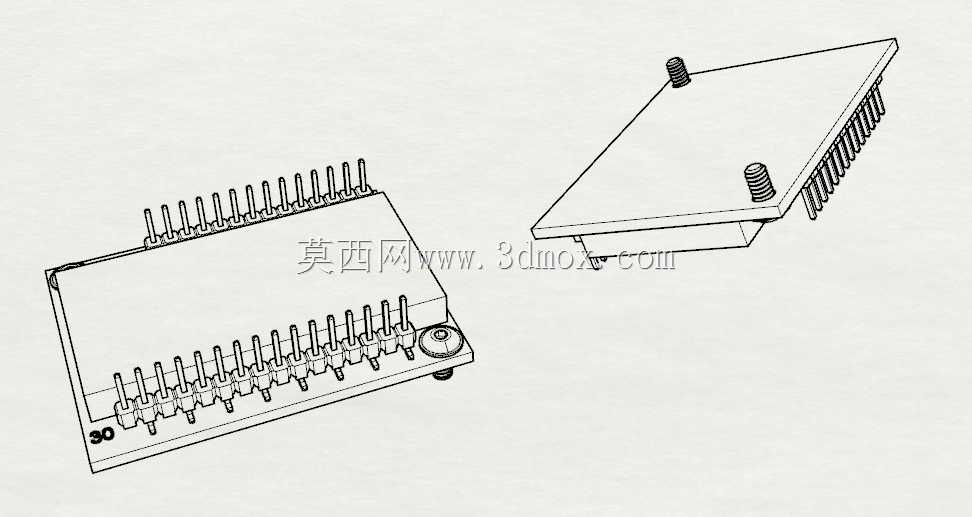

在工业控制板卡、精密测试仪器、小功率驱动模块的电路布局阶段，这类带功率运算放大器的PCB金属芯组件是信号链路里的核心执行单元，很多刚接触数模混合电路设计的工程师容易忽略金属芯基板的散热边界，建模时如果只画芯片和引脚，后续做结构干涉检查、热仿真验证时很容易出现偏差。这个组件的建模还原了实际量产器件的完整结构，包含双列直插封装的功率运放芯片、带金属衬底的PCB载板、板端固定铜柱以及引脚的成型细节，没有做过度的简化省略。从实际应用场景来看，这类组件常被用在需要小信号放大后直接驱动低阻抗负载的场合，比如工业传感器的信号调理输出、小型伺服系统的电流采样放大、音频小功率驱动前端，金属芯PCB的作用是给功率运放提供均匀的散热路径，避免芯片工作时结温过高导致温漂过大，影响放大精度。设计思路上，建模时优先还原了安装定位的关键尺寸：板端的两个铜柱安装孔位是和设备内部安装凸台匹配的核心基准，引脚的伸出长度、间距严格对应通用双列直插封装的焊接标准，既可以直接用于PCB Layout的封装匹配校验，也能导入整机装配文件做干涉检查，避免后续打样时出现引脚和周边器件碰擦、安装柱和壳体结构冲突的问题。外形上，载板采用了切角设计，对应设备内部的防呆安装结构，防止组装时方向插反导致电源反接烧坏芯片；芯片本体和载板的贴合面还原了实际焊接后的焊锡层厚度，做热仿真时可以直接赋予对应的导热参数，不需要额外修正装配间隙。很多工程师在做这类电子组件建模时，往往只关注芯片的外形，忽略金属芯基板的厚度、固定柱的高度这些结构细节，实际上在紧凑的设备腔体内，固定柱的高度直接决定了板卡和下层PCB的间距，间距不足会导致引脚焊接后和下层走线的安全距离不够，引发耐压不足的问题；而金属芯基板的边缘倒角细节，也会影响组装时是否会刮伤腔体内的绝缘导线。这个模型把这些容易被忽略的结构细节都做了还原，不管是用于整机结构的装配验证，还是用于教学演示里的电子组件结构展示，都能直接复用，不需要再二次修正尺寸。另外引脚的成型角度也做了写实还原，不是垂直于板卡的直插形态，而是带有轻微的成型倾角，对应实际波峰焊工艺里的引脚成型要求，避免焊接时出现虚焊、引脚应力过大断裂的问题，这些细节都是实际量产中必须考虑的工程要点，建模时的还原能让结构评审阶段就提前发现工艺适配性的问题，减少后续试产的整改次数。
