带插脚PCB安装式鳍片散热结构件

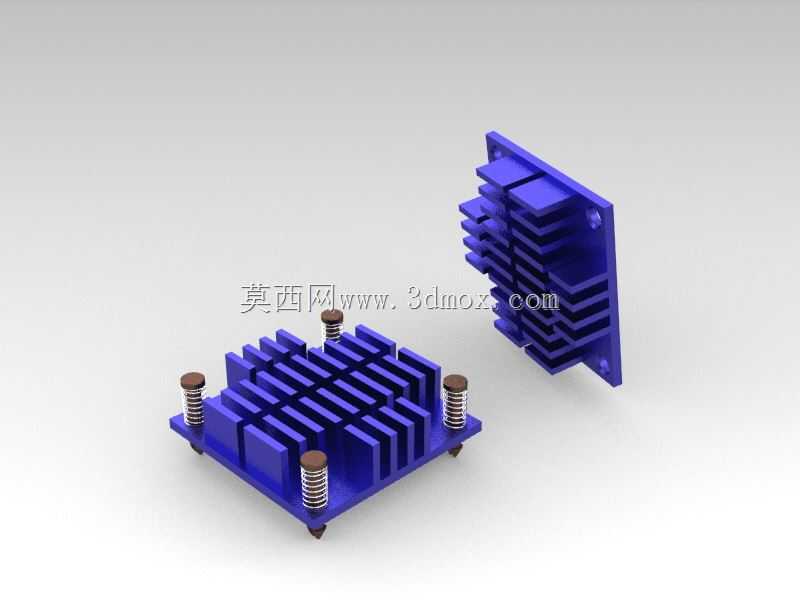

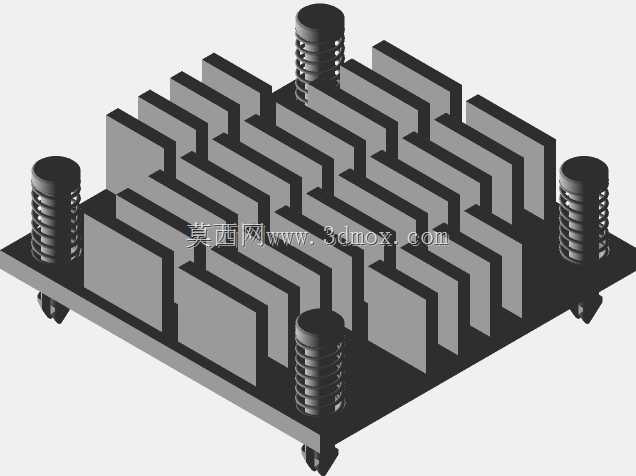

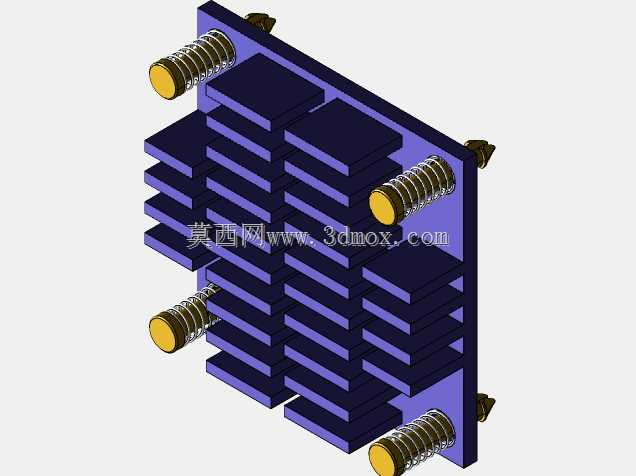

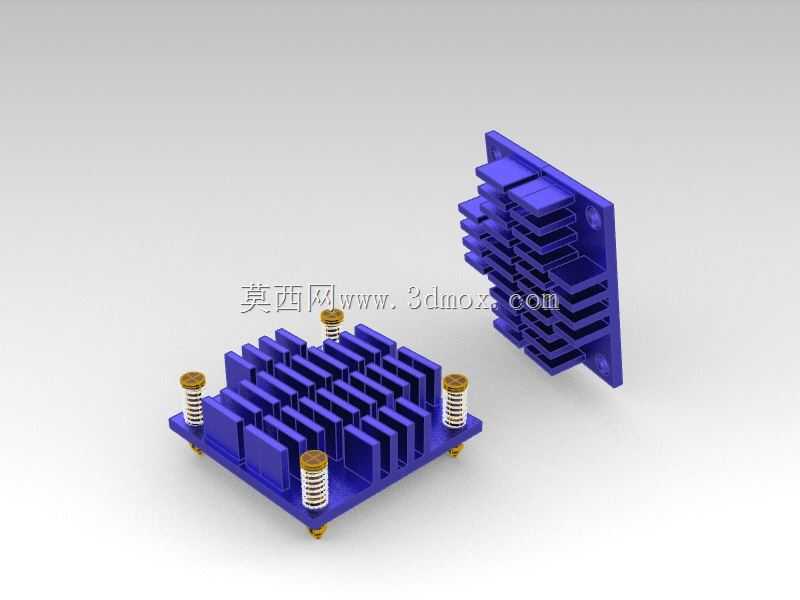

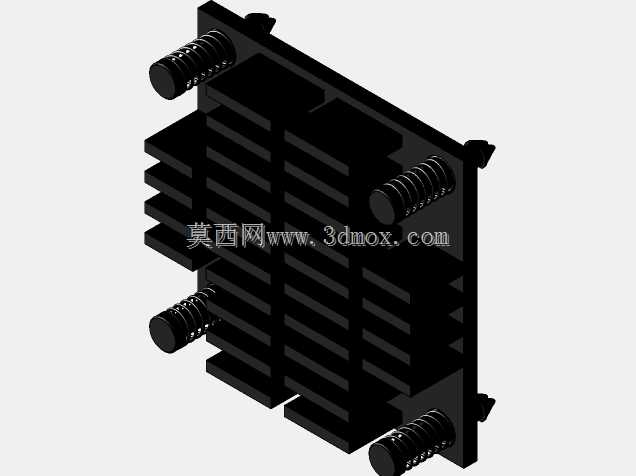

这类带插脚的散热结构件，核心服务于板载功率器件的热管理场景，常见于工控驱动板、嵌入式主控板、小功率电源模块等需要被动散热的PCB装配环节，用来将MOS管、功率IC、整流桥这类工作中持续发热的元器件产生的热量快速导出扩散，避免器件结温过高触发降频、烧毁等失效问题。结构设计上采用了密集平行鳍片的构型，在有限的投影面积内尽可能拓展与空气接触的换热表面积，鳍片之间预留了均匀的通风间隙，既可以依靠自然对流完成空气循环带走热量，也能适配板载小尺寸轴流风扇的强制风冷场景，不会因为鳍片过密导致风阻过大影响换热效率。安装结构的设计充分考虑了PCB装配的工艺要求，四个带弹簧的插脚对应PCB上矩形33x3mm区域内的四个推杆安装孔，插脚穿过PCB焊盘后可以通过波峰焊或者回流焊完成固定，配套的弹簧结构可以在散热件与发热器件之间提供稳定的压紧力，既保证导热介质（导热硅脂、导热垫）被均匀压合填充接触面间隙，降低接触热阻，也能缓冲设备运输、工作过程中的振动冲击，避免硬连接导致的PCB焊点开裂、器件压损问题。整体散热基座的水槽尺寸控制在40x40x10mm的边界内，这个尺寸刚好匹配常规TO系列封装、DIP封装功率器件的顶面接触范围，不会因为基座过大占用PCB上多余的布线空间，也不会因为尺寸不足无法完全覆盖发热器件的发热面导致热堆积。鳍片与基座采用一体化的构型设计，没有额外的拼接界面，从根源上避免了拼接结构带来的附加热阻，热量从基座传导到鳍片末端的路径更顺畅，换热效率比拼接式的同尺寸散热件更稳定。实际选型使用时，需要确认发热器件的功耗与热阻参数匹配该散热件的热耗散能力，安装前要保证发热器件顶面无氧化层、无焊渣凸起，均匀涂覆薄层导热介质后再将插脚对准安装孔压合，焊接过程中要注意控制焊锡量，避免焊锡顺着插脚爬升堵塞鳍片间隙或者造成相邻线路短路。这类散热结构的建模过程需要重点关注插脚的位置度公差，四个插脚的中心距必须与PCB安装孔的位置公差匹配，否则会出现装配时插脚无法顺利穿入孔位的问题，同时弹簧的压缩行程也要做仿真校核，保证压合到位后弹簧的弹力处于合理区间，既不会因为压力过小导致接触不良，也不会因为压力过大压碎脆弱的陶瓷封装器件。鳍片的厚度与间距设计也经过了权衡，过薄的鳍片虽然能增加数量提升换热面积，但会提升加工成型的难度，也容易在装配过程中出现弯折变形；过厚的鳍片则会减少有效换热面积，浪费材料的同时提升整体重量，给PCB焊点带来额外的承重负担。
