M6规格滑上扭转闭合螺母结构设计

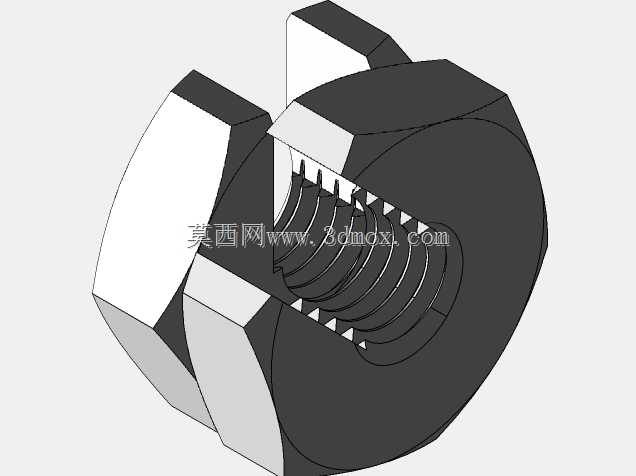

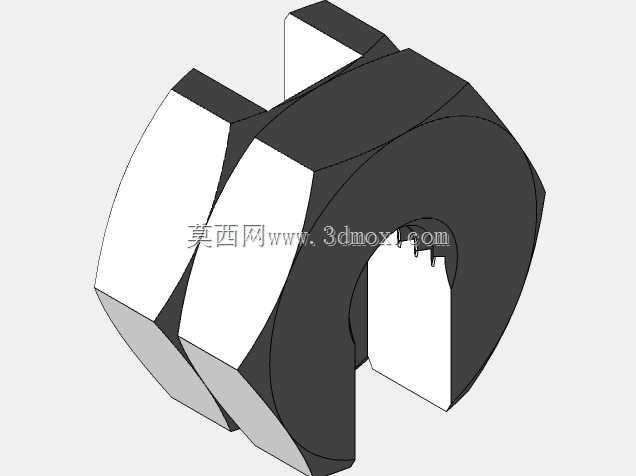

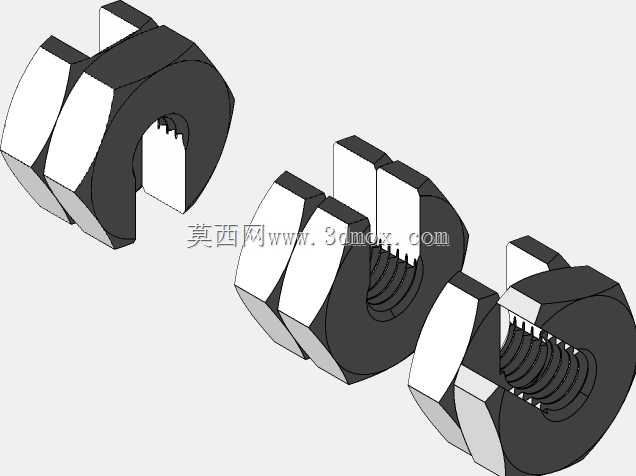

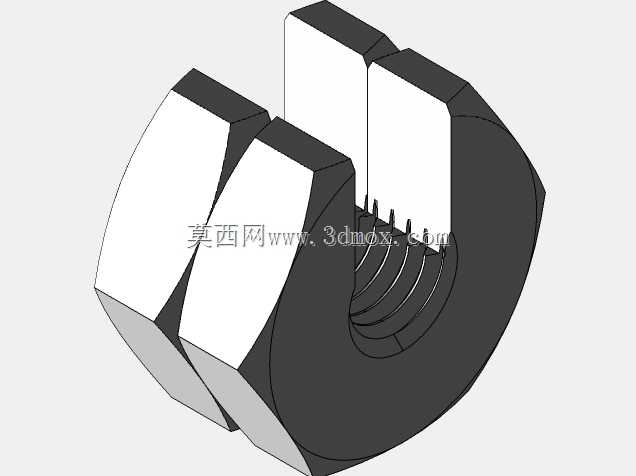

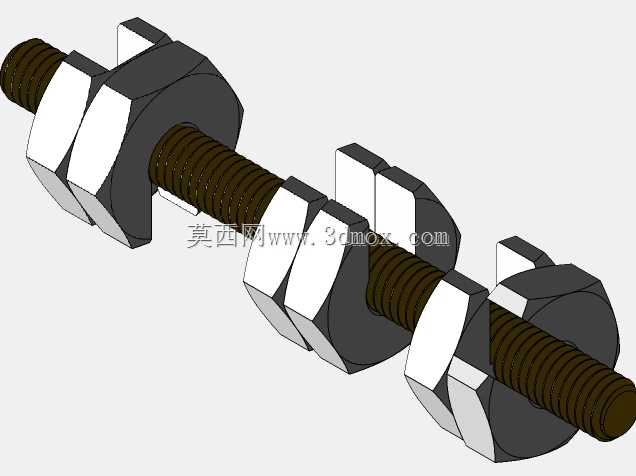

在各类轻载工装夹具、小型自动化设备的可调定位结构中，这类M6规格的滑上扭转闭合螺母有着非常明确的应用场景，它不需要从螺杆端部逐圈旋入，能够直接在螺纹杆的任意点位卡入后扭转锁止，大幅缩短装配调试时的紧固件调整行程，尤其适合需要频繁改动安装位置、螺杆两端已预装其他部件无法从端部穿装螺母的装配场景。从功能特性来看，它的核心设计逻辑是在常规六角螺母的基础上，在螺纹段一侧开出可直接卡入螺杆外螺纹的滑动开口，开口尺寸与M6螺纹的大径做了精准匹配，卡入时不会刮伤螺杆牙型，扭转90度后，螺母内部的完整螺纹段会与螺杆全牙啮合，达到和标准六角螺母一致的锁紧强度，同时侧面的止滑结构能避免锁止后受振动出现回转松脱的问题。做结构设计时，这类螺母的外形尺寸完全兼容标准M6六角螺母的对边、厚度参数，不需要额外调整配套扳手的规格，安装边界上只需要在卡入位置预留出略大于螺母对边尺寸的操作空间，不需要像普通螺母那样预留整段螺杆长度的旋入行程，在紧凑安装空间里的适配性远优于常规紧固件。实际选型时要注意，它的适用工况以静态定位、轻载锁紧为主，不能替代高强度锁紧螺母用在重载振动、冲击载荷的连接部位，设计时要把开口卡入的导向角度做了小圆弧过渡，避免现场装配时卡滞，同时闭合后的螺纹啮合圈数控制在5圈以上，保证足够的连接抗拉强度，不会因为开口结构降低螺纹连接的可靠性。在小型实验工装、电子设备可调支架、生产线轻型挡料机构的设计中，这类螺母能大幅减少装配调试的工时，不需要把螺杆上已装的部件全部拆下就能调整锁紧位置，对于需要反复调整安装点位的结构来说，实用性远高于标准紧固件。建模时要重点保证开口处的螺纹牙型连续性，扭转锁止后不能出现牙型错位导致的滑牙问题，同时螺母外侧的六角结构要和标准件一致，方便现场用常规工具操作，不需要配备专用工装。
