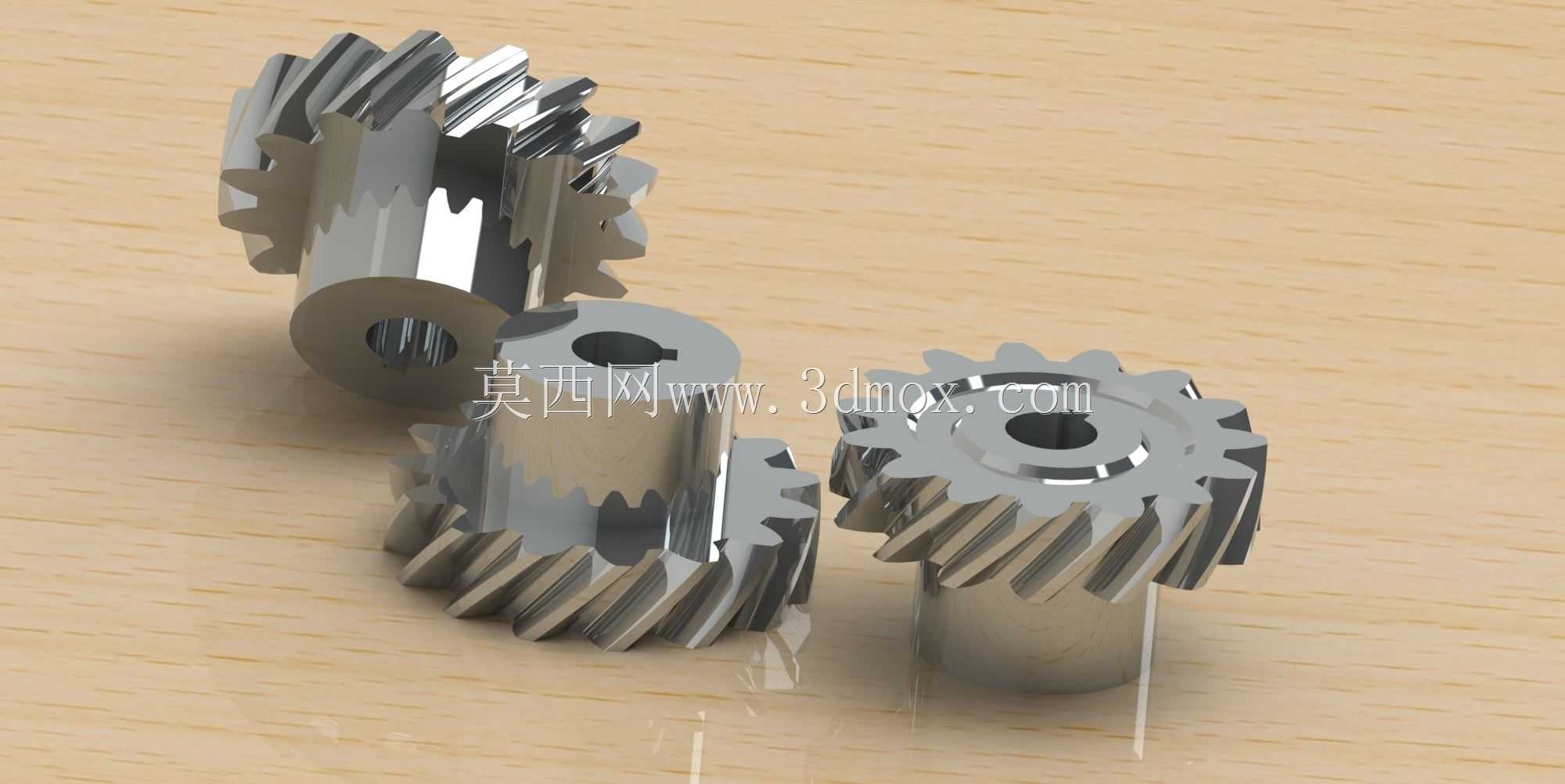

交错轴斜齿传动组合齿轮结构设计

这套斜齿组合齿轮主要面向中小功率交错轴传动场景设计，常见于轻工包装设备的进给机构、小型自动化生产线的分度传动单元、台式加工设备的进给传动链路中，区别于常规直齿圆柱齿轮仅能平行轴传动的局限，该组齿轮可实现空间交错轴之间的动力传递，适配设备内部紧凑布局下的非同轴动力换向需求。从实际使用场景来看，这类齿轮多应用在转速不超过1500rpm、传递扭矩在12N·m以内的传动环节，相比直齿齿轮，斜齿的啮合过程是渐进式的，轮齿从齿端局部接触逐步过渡到全齿面啮合，传动过程中冲击、振动与噪声都明显更低，适合对传动平稳性有一定要求的民用机电设备、小型自动化装置。设计过程中首先匹配了啮合轮齿的螺旋角参数，保证配对齿轮的法向模数、压力角完全一致，同时兼顾交错轴的轴交角需求，调整两个啮合齿轮的螺旋方向，确保轮齿啮合时不会出现轴向卡滞。齿轮的中心安装孔采用带键槽的通孔设计，可直接与对应直径的传动轴通过平键实现周向固定，避免传动过程中出现轮齿与轴的相对滑动，轮毂部分的轴向长度经过匹配计算，既保证与轴的配合长度足够传递额定扭矩，又不会额外占用过多轴向安装空间，适配设备内部紧凑的安装边界。齿形部分经过参数优化，齿顶修缘量控制在合理范围，降低轮齿啮入啮出瞬间的刚性冲击，齿面的粗糙度要求匹配常规机加工工艺可达的精度等级，无需额外的高精磨削工序即可满足使用需求，兼顾加工经济性与传动性能。轮体采用整体式结构，没有多余的拼接部件，避免装配误差带来的传动偏心问题，齿轮的齿顶圆、分度圆与安装孔保持严格的同轴度要求，保证高速转动时的动平衡性能，减少运转过程中的径向跳动。在实际选型适配时，可根据设备的传动比需求搭配不同齿数的同参数齿轮组合，不需要额外调整安装中心距即可实现不同转速的输出匹配，安装时仅需保证两根交错轴的轴交角与设计值偏差在允许范围内，即可保证轮齿的啮合接触面积达到设计要求，避免局部应力集中导致的轮齿过早磨损。这类齿轮在日常维护中仅需定期补充润滑脂即可，无需复杂的保养工序，适合长期在非极端工况下连续运转，能够稳定传递动力，保障设备传动链路的平稳运行。
