多场景L型墙面承重支撑托架结构设计

日常生产与办公场景中，墙面空间的利用率提升一直是现场布局优化的重点方向，这类L型支撑壁架的核心作用，就是通过墙面锚固的方式，拓展垂直墙面的置物承载能力，替代落地支架占用地面通行空间的弊端。从实际落地场景来看，这类支架可适配的场景覆盖范围较广：生产车间内可用来承托小型工具挂板、轻型物料置物板，解决工位旁零散工具、小件物料的就近存放问题；办公区域可搭配层板搭建墙面文件架、小型设备置物台，释放桌面办公空间；仓储区域可配合木质或刨花板层板组装轻型墙面货架，存放周转频次高的轻型零配件；车库场景下则可用来固定工具挂架、小型耗材置物层，避免地面堆放物品挤占车辆停靠空间。

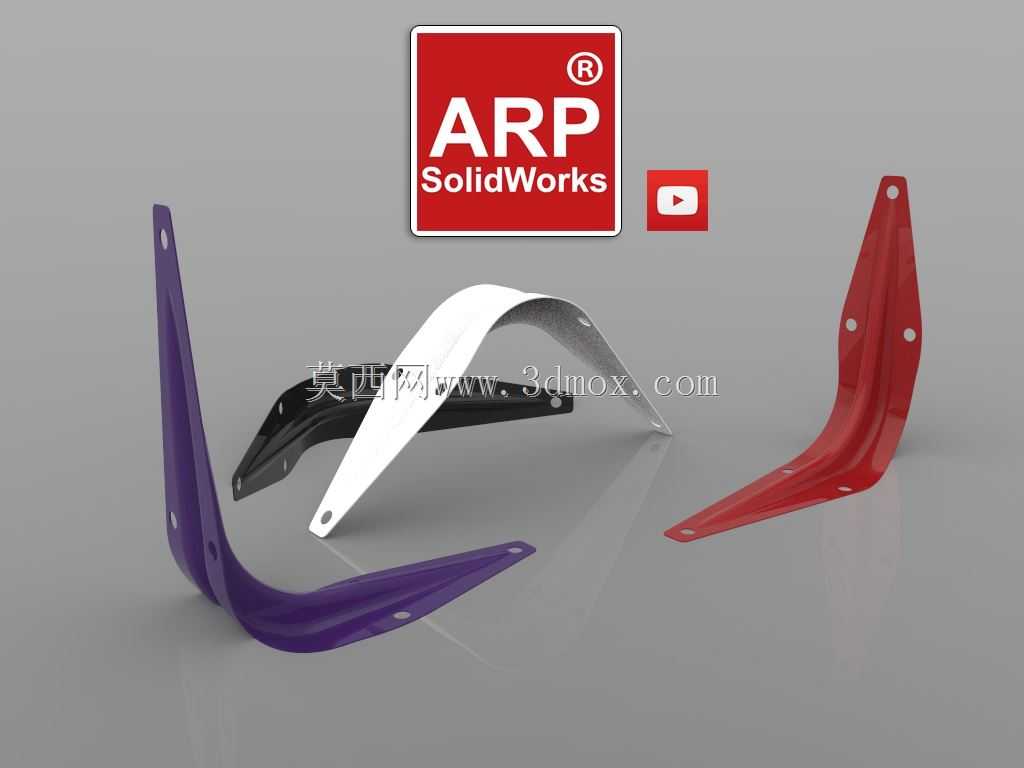

在结构设计层面，这类支架采用一体化弯折的L型受力结构，弯折处做了平滑圆弧过渡处理，避免直角弯折带来的应力集中问题，提升长期承重下的结构抗疲劳性能。支架的两个安装面均预留了标准安装孔位，垂直面的孔位用于穿设膨胀螺栓与墙面基层锚固，水平面的孔位用于与置物层板做锁附固定，孔位间距经过受力验算，保证安装后受力均匀，不会出现单侧受力翘边的问题。支架表面采用环氧树脂类涂层做表面处理，涂层具备基础的防锈、防刮蹭性能，同时可做不同色彩的表面处理，适配不同场景的外观搭配需求，避免金属基材裸露出现锈蚀掉屑的问题。

从安装边界与尺寸参数来看，该款支架的单臂支撑长度为15cm，垂直墙面的固定边高度为10cm，单支支架的额定承重载荷可达75kg，实际安装时可根据层板长度、承载物总重量匹配对应数量的支架，搭配时需保证支架间距均匀，让层板受力传导至每支支架的受力中心，避免局部载荷超出单支承重上限。建模过程中对弯折处的圆角半径、安装孔的沉头深度都做了精准还原，既保证结构受力符合工程实际，也能直接导出工程图用于加工下料，表面涂层的厚度也在建模时做了预留，避免加工后安装尺寸出现偏差。设计时也考虑了不同安装基层的适配性，不管是混凝土墙面、轻质砖墙还是木质隔墙，都可通过匹配对应规格的膨胀固件完成安装，不需要额外做支架结构的二次修改。
