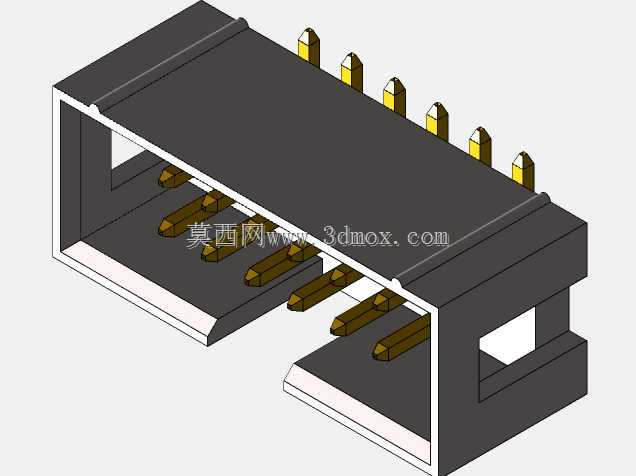

盒式2x6排针贴片连接器结构设计

这款盒式2x6排针贴片接插件，主要应用在PCB板间垂直互联场景，常见于工业控制板卡、消费电子主板、嵌入式模块的板对板信号传输链路中，承担低压数字信号、小功率供电的连接传输作用。从实际使用场景来看，这类贴片排针多用于空间紧凑的板卡堆叠设计中，相比直插式排针，贴片安装不需要在PCB上开设贯通安装孔，能够充分利用PCB背面的布线空间，缩小板卡整体尺寸，适配高密度布线的电子产品设计需求。

从功能特性上看，该接插件采用2排6针共12个接触端子的排布，端子采用镀金铜材加工，接触电阻低，抗氧化性能好，能够保证长期插拔使用的接触稳定性；外部的盒式绝缘基座采用耐高温工程塑料注塑成型，能够耐受SMT回流焊的高温环境，不会在焊接过程中出现基座变形、端子移位的问题。盒式的基座结构同时起到端子防护作用，能够避免装配过程中端子受外力弯折，也可以在对接时起到导向定位作用，防止排针对接时出现插歪、插偏的问题，降低装配不良率。

设计过程中，首先要明确安装边界尺寸：基座整体宽度适配常规2.54mm间距排针的安装尺寸，端子伸出基座底部的长度严格控制在SMT贴片工艺要求的范围内，保证焊锡能够充分浸润端子焊端，同时不会出现端子过高导致贴装时浮高的问题。基座两侧的定位缺口设计，能够配合PCB上的丝印定位框，在SMT贴装时快速识别定位，提升贴装效率。端子与基座的配合采用过盈压装结构，保证端子在基座内的固定强度，能够承受至少500次以上的插拔循环不会出现端子松动、退针的问题。

在安装适配性上，该排针的焊端采用平贴式设计，完全适配标准SMT贴片工艺，可以和其他表贴元件一起经过回流焊完成焊接，不需要额外的波峰焊工序，能够简化PCBA加工流程，降低生产制造成本。盒式基座的侧壁厚度经过优化，既保证了基座的结构强度，不会在插拔对接时出现侧壁开裂，又尽可能缩小了接插件的整体占用空间，适配高密度板卡的设计需求。端子的接触端采用弹性设计，和配套排母对接时能够保持稳定的接触压力，在振动工况下也不会出现接触瞬断的问题，满足工业级设备的使用可靠性要求。
