笼式球形装饰照明灯具结构设计

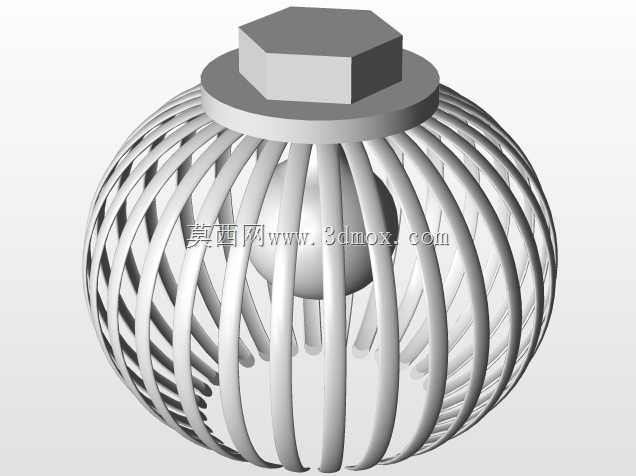

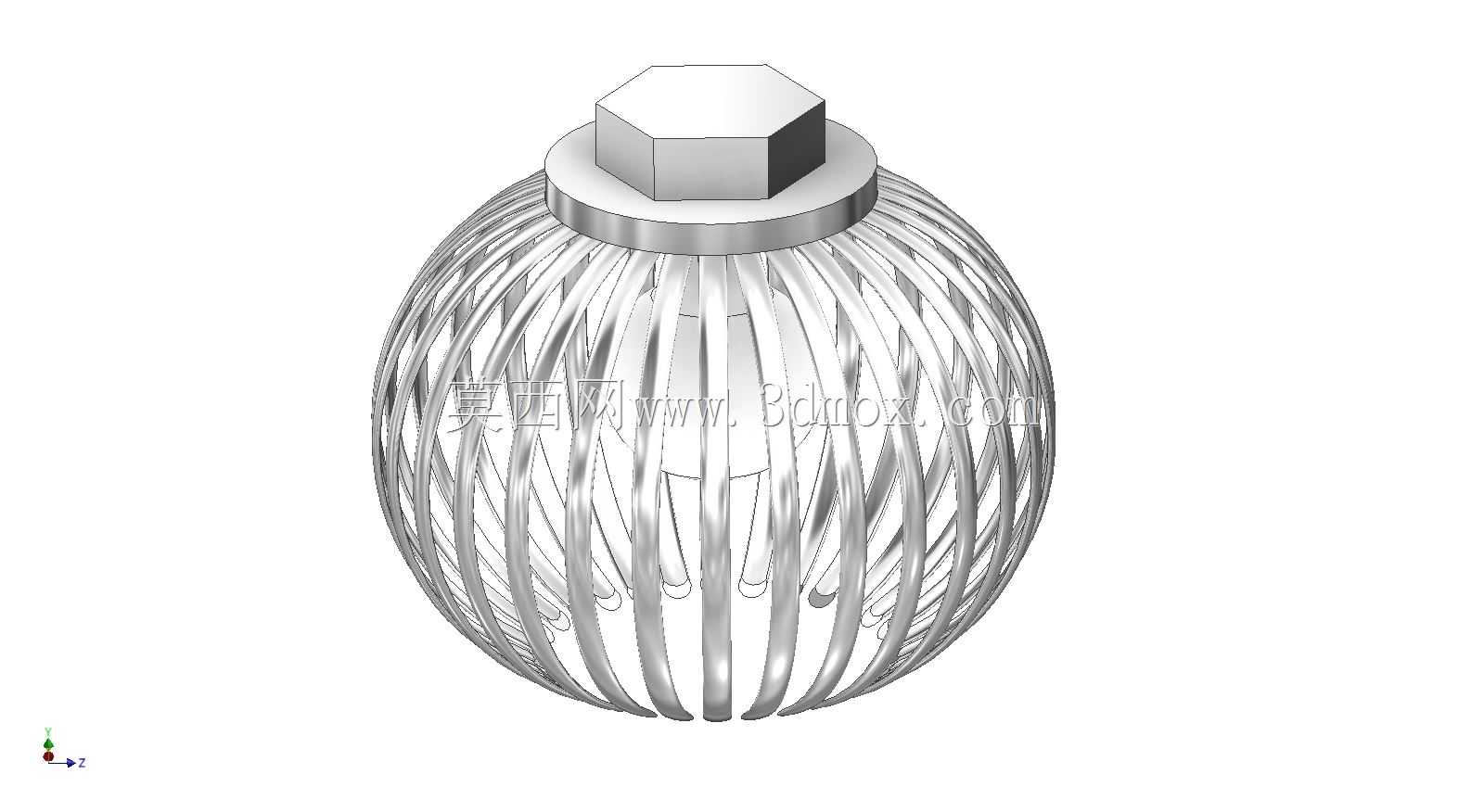

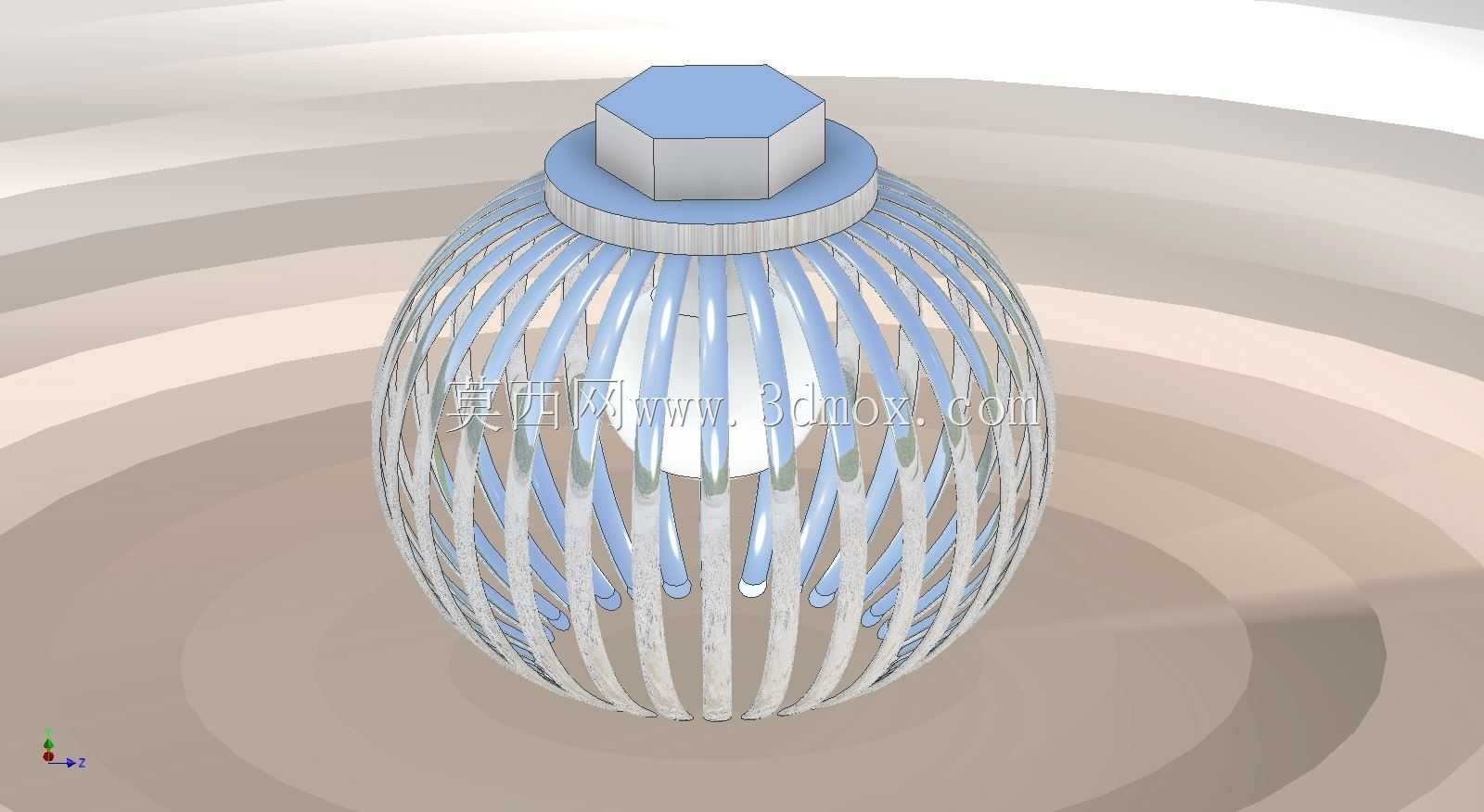

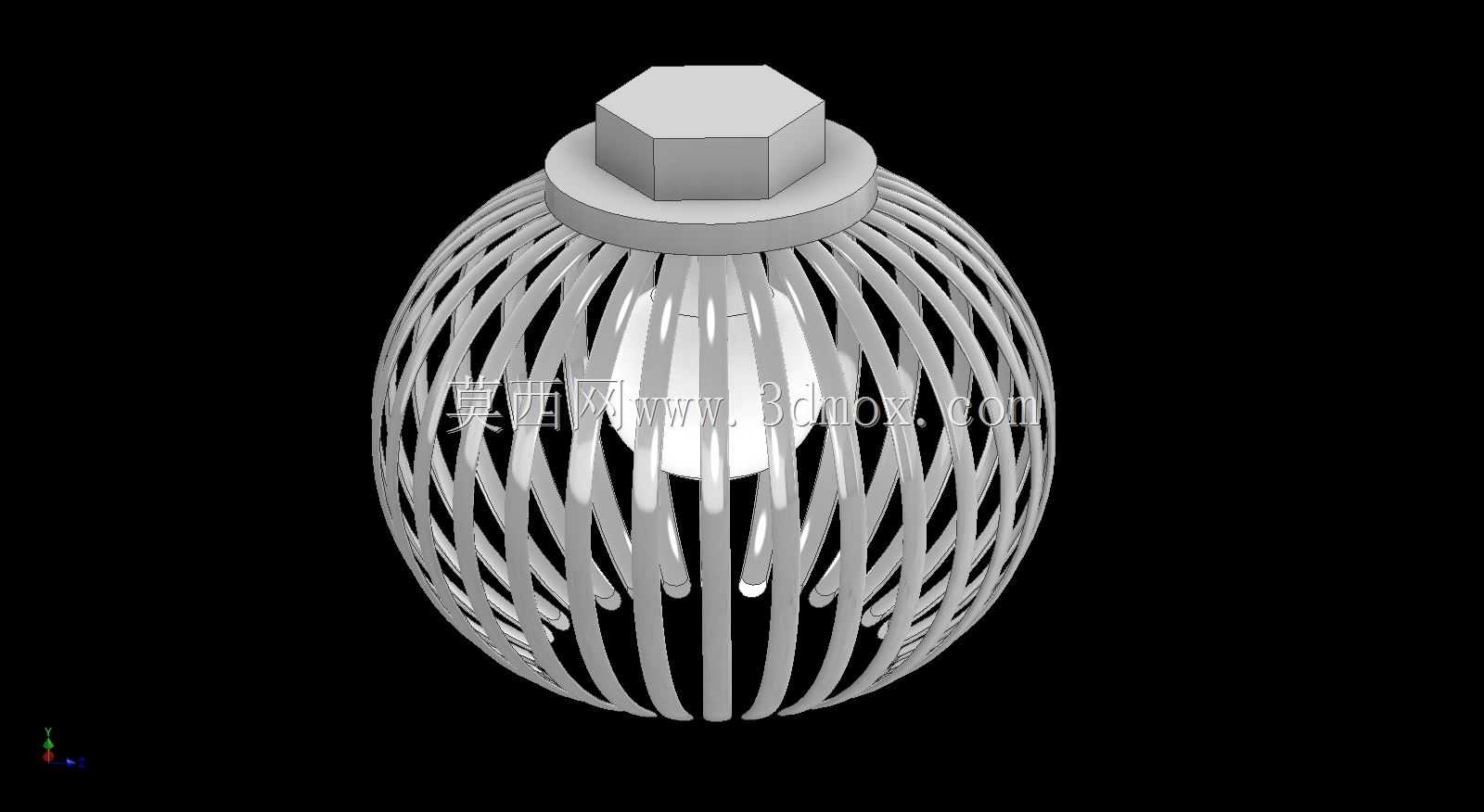

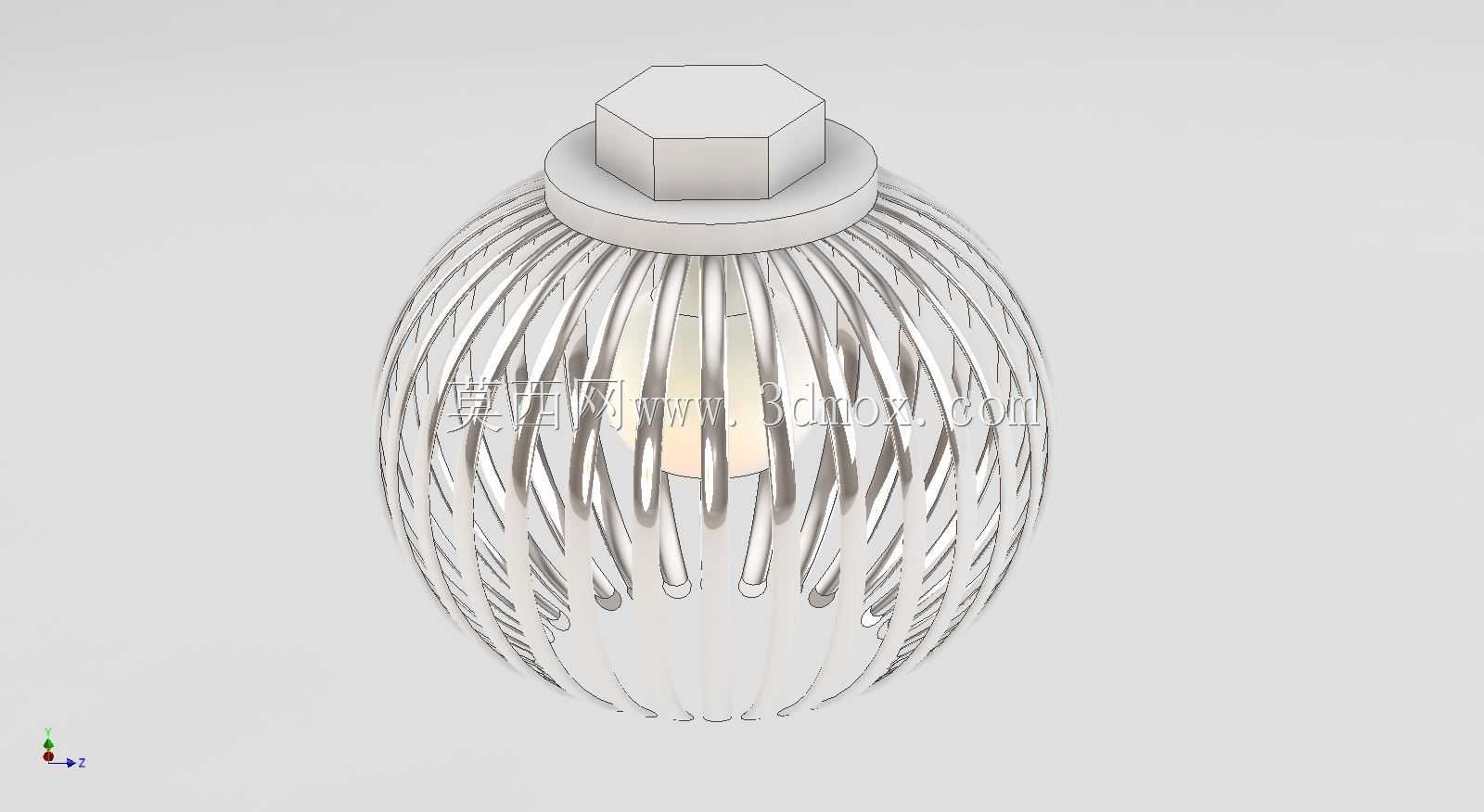

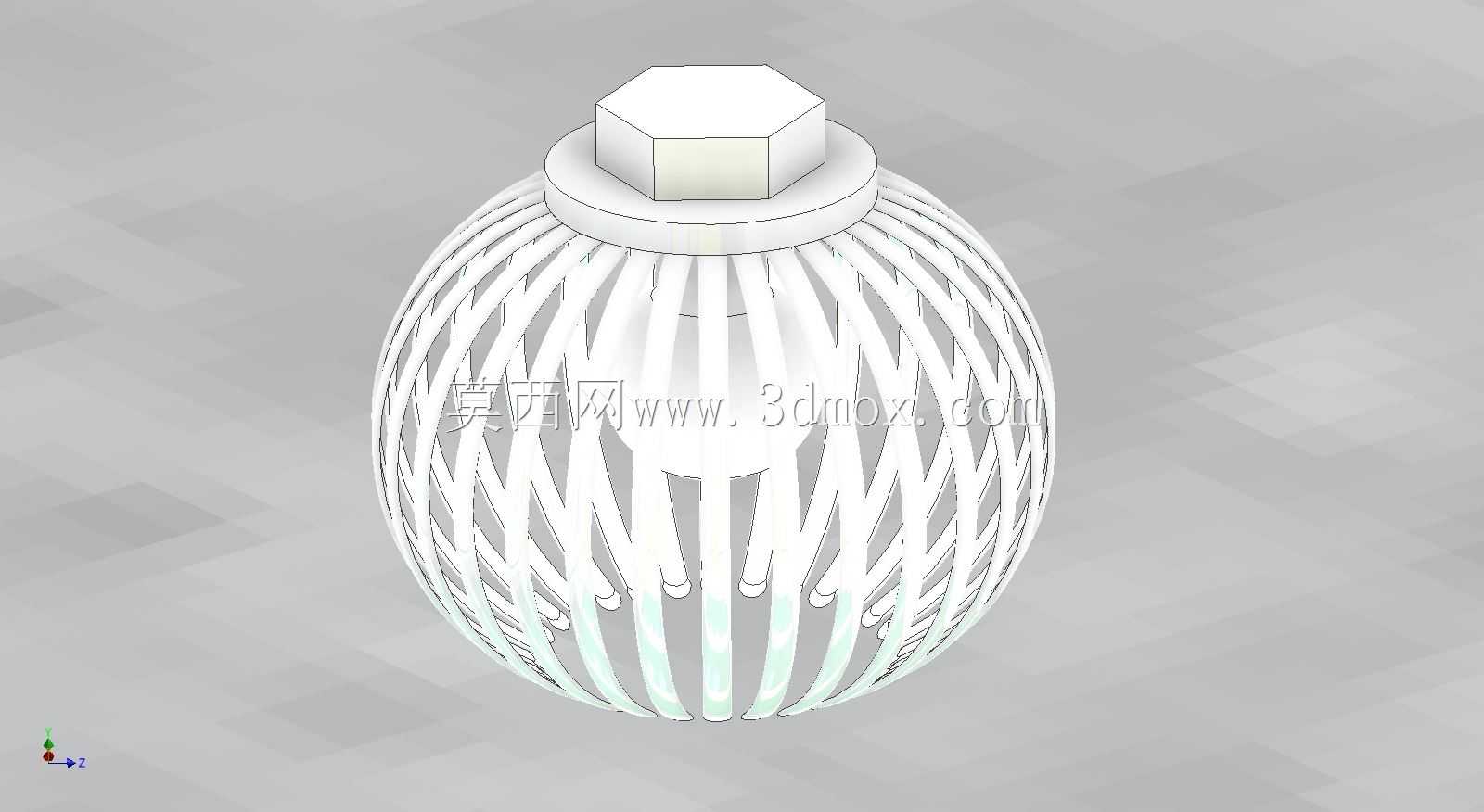

这款笼式球形照明结构，常应用于商业空间软装照明、工业风家装局部照明、户外庭院景观照明场景，既承担基础环境补光功能，也可作为空间装饰构件烘托场景风格。从实际使用角度看，该结构的笼式外罩首先承担防护作用，避免内部光源直接受外力磕碰破损，同时栅条间隙可控制光线投射角度，形成错落的光影效果，避免强光直射产生眩光。设计过程中，首先确定顶部的六角安装基座尺寸，该基座需匹配常规E27/E26灯座的安装螺纹边界，基座直径控制在40mm范围内，六角对边尺寸符合标准紧固件的通用安装公差，可直接适配市面多数吊装、吸顶灯座的安装接口，无需额外定制转接件。球形外笼采用等间距弧形栅条排布，栅条从顶部基座下沿的环形固定圈出发，沿球面轨迹延伸到底部收口环，单根栅条的曲率经过反复校核，确保所有栅条拼接后形成规整的球形轮廓，球体整体直径控制在180mm，既不会因尺寸过小导致照明覆盖范围不足，也不会因体积过大在小空间内产生突兀感。栅条的截面采用带圆角的扁条形设计，厚度控制在2mm，既保证结构强度，避免日常擦拭、轻微触碰时发生形变，也不会因栅条过宽遮挡过多光线，经测算栅条整体遮光率控制在22%左右，兼顾防护性与透光效率。顶部基座与环形固定圈之间设置10mm高度的过渡段，该段预留了内部光源的接线空间，可容纳常规LED球泡的灯头接线端，同时避免安装时导线被结构件挤压破损。底部收口环采用与顶部固定圈等直径的环形结构，内径预留30mm的操作空间，无需拆卸整个外笼即可徒手更换内部光源，降低后期维护难度。建模过程中，栅条的阵列排布采用球面基准曲线约束，每根栅条的定位角度偏差控制在0.5°以内，确保装配后所有栅条间隙均匀，无局部过宽或过窄的问题；所有结构棱边均做R0.8mm的圆角处理，避免安装、维护过程中划伤操作人员，也符合五金灯具的安全设计规范。材质适配方面，该结构可采用铝合金冲压成型做哑光喷塑处理，也可采用PC注塑成型做半透效果，不同材质版本可分别适配户外防潮、室内轻量化的不同使用需求，安装时仅需将顶部六角基座与预设灯座拧紧固定，即可完成整体装配，无需额外辅助安装配件。
