2.4GHz表面贴装WiFi收发无线模块

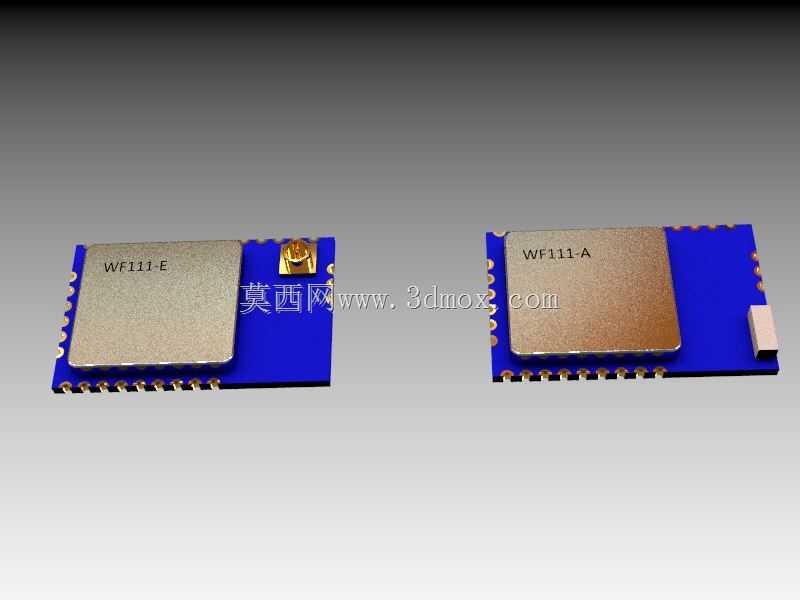

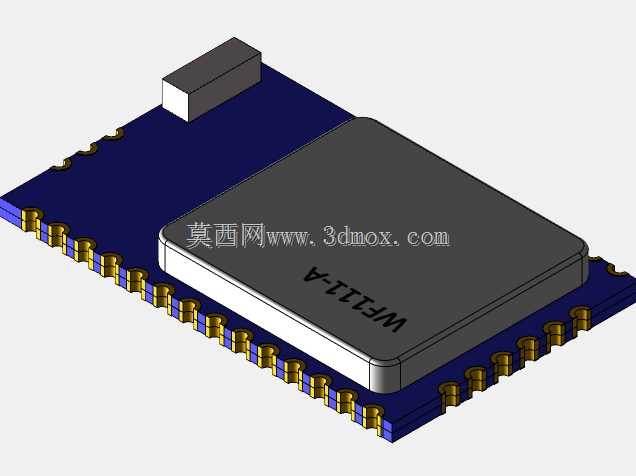

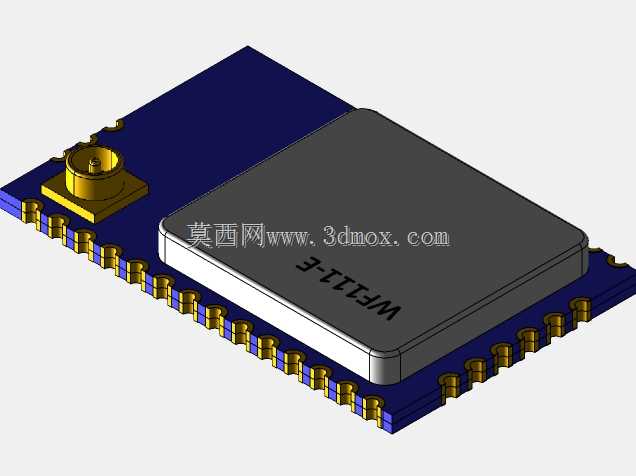

在嵌入式无线通信设备的结构设计环节，这类2.4GHz频段的WiFi收发模块是小型物联网终端、便携数据采集设备、工业无线传感节点里的核心通信部件，选型时除了射频参数匹配，结构工程师最关注的就是模块的安装边界、外形公差与周边器件的避让要求。本次建模的两款同系列模块，分别对应带集成天线与无外接天线的版本，适配不同的设备内部空间布局需求：带天线的版本无需额外在PCB上预留天线走线区域，适合内部空间紧凑、无法布置板载天线的小型手持设备；无天线版本则需要设备端预留IPEX天线座的安装位置，可根据设备外壳结构选择外接FPC天线或外置棒状天线，适配对信号传输距离有更高要求的工业场景。两款模块均采用表面贴装工艺设计，引脚沿模块长边两侧排布，焊盘尺寸按照标准表贴器件公差设计，可直接适配常规SMT回流焊工艺，无需额外设计特殊治具，生产端的贴片良率更易控制。建模过程中严格还原了模块的实际外形尺寸，长宽高参数完全对应实物规格，模块本体的金属屏蔽罩边角做了微小的倒角处理，避免生产组装过程中屏蔽罩锐边划伤操作人员或周边线材，蓝色基板部分的丝印标识位置也与实物完全一致，方便结构设计阶段做丝印对位检查。在设备结构堆叠时，需要注意这类射频模块的周边避让要求：模块天线区域上方不能有金属结构件遮挡，否则会大幅衰减WiFi信号强度，屏蔽罩周边要预留至少0.5mm的安全距离，避免与周边金属器件接触造成短路，同时模块底部不能布置过高的表贴器件，防止焊接时出现虚焊或器件顶起模块的问题。两款模块的引脚定义完全兼容，在做产品迭代时可以直接互换，无需重新修改PCB封装，能有效缩短产品的研发验证周期，适合用在需要快速切换天线方案的多版本产品设计中。建模时还还原了模块表面的金属屏蔽罩纹理与基板的哑光质感，在做整机装配干涉检查时，可以更直观地观察模块与周边壳体、电池、连接器等部件的间隙，避免后期开模后出现装配干涉的问题，对于刚接触无线通信结构设计的工程师来说，这类精准的三维模型也能帮助快速理解表贴射频模块的安装要求，减少选型阶段的结构适配失误。
