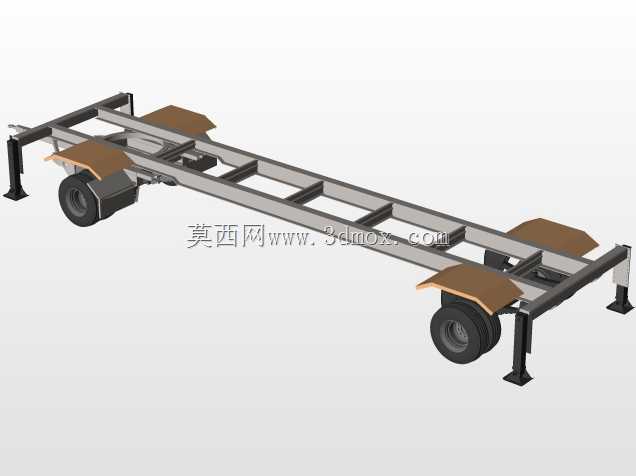

定制化双轴货运挂车底盘承载框架结构

该结构为面向定制化短途货运场景开发的挂车承载底盘框架，核心适配厂区内部转运、场地内重型物料周转的使用需求，区别于公路长途运输挂车的冗余设计，整体结构更侧重场地内低速重载工况下的结构可靠性与装卸便利性。从实际使用场景出发，底盘前后端设置可伸缩式机械支腿，在挂车与牵引车头脱离停靠时，可通过支腿将车架整体调平支撑，避免车架因单侧载荷集中出现形变，支腿底部设置方形承压垫板，可在未硬化的砂石、泥土地面分散接地压强，防止支腿下陷影响停靠稳定性。行走部分采用双轴并排轮组布局，轮轴上方设置弧形轮拱护板，既可以阻挡行驶过程中车轮带起的碎石、泥水溅入车架上方的载货区域，也能对轮组上方的载货空间形成边界限位，避免货物装载过度偏移挤压轮胎造成行驶干涉。车架主体采用边梁式承载结构，两根纵向主槽钢作为核心承载纵梁，中间间隔布置多道横向连接横梁，横梁与纵梁之间采用满焊连接工艺，保证整体框架的抗扭刚度，即使在单侧车轮经过凹凸路面、车架承受偏载扭矩时，也不会出现焊缝开裂或框架形变的问题。设计过程中优先考虑了载货平台的安装兼容性，纵梁上表面预留统一间距的安装孔位，可根据实际运输的物料类型加装平板货台、栏板货厢或者专用设备固定支架，不需要对主车架进行二次切割焊接，降低后续改装的工作量与结构损伤风险。车架的整体宽度适配厂区内部常规道路的通行限界，轮距设置兼顾行驶稳定性与转弯灵活性，在狭窄的厂区通道内可实现小半径转弯，不需要预留过大的转弯空间。轮组的悬架部分采用重载型钢板弹簧连接结构，可过滤场地内不平整路面带来的颠簸冲击，避免运输易碎类物料时因震动过大出现货损，同时钢板弹簧结构维护成本低，在厂区维修工位即可完成更换保养，不需要复杂的专用维修设备。车架前后端的牵引连接结构采用通用型牵引销接口，可适配厂区内常用的各类牵引车头，不需要额外定制转换连接装置，提升设备的通用适配能力。在安装边界上，车架下表面与地面的离地间隙充分考虑厂区内减速带、轨道横穿等常见障碍的高度，正常行驶状态下不会出现底盘剐蹭障碍的问题，轮拱护板的最高点低于车架主承载面，不会占用载货平台的有效装载高度，保证载货空间的利用率。
