法兰连接式手动截止阀结构设计

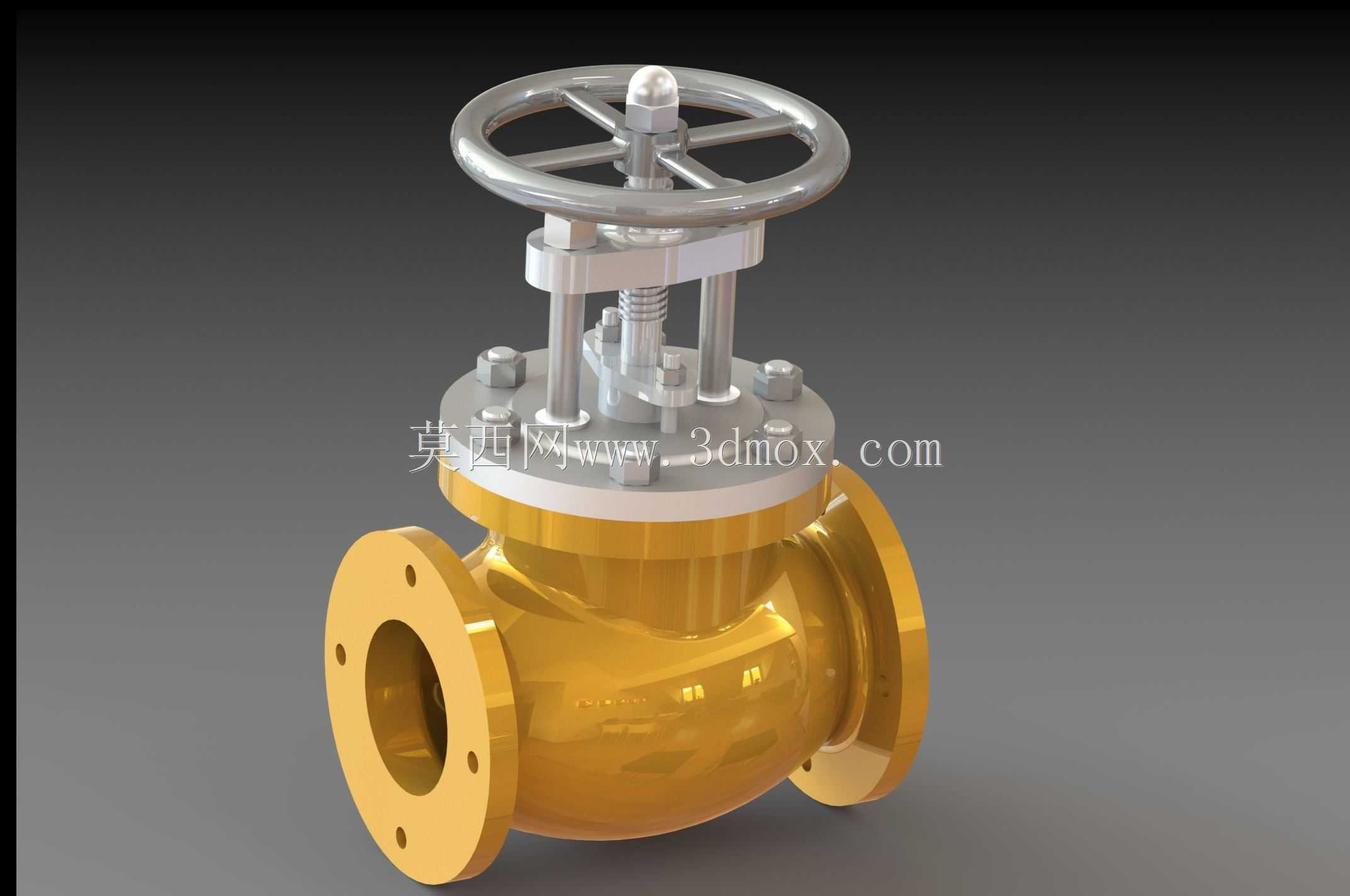

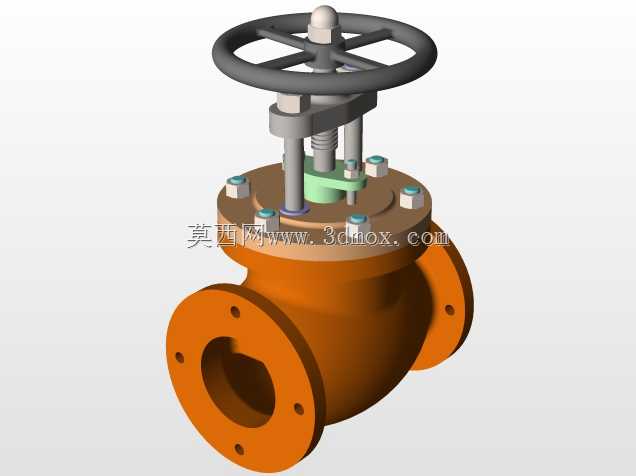

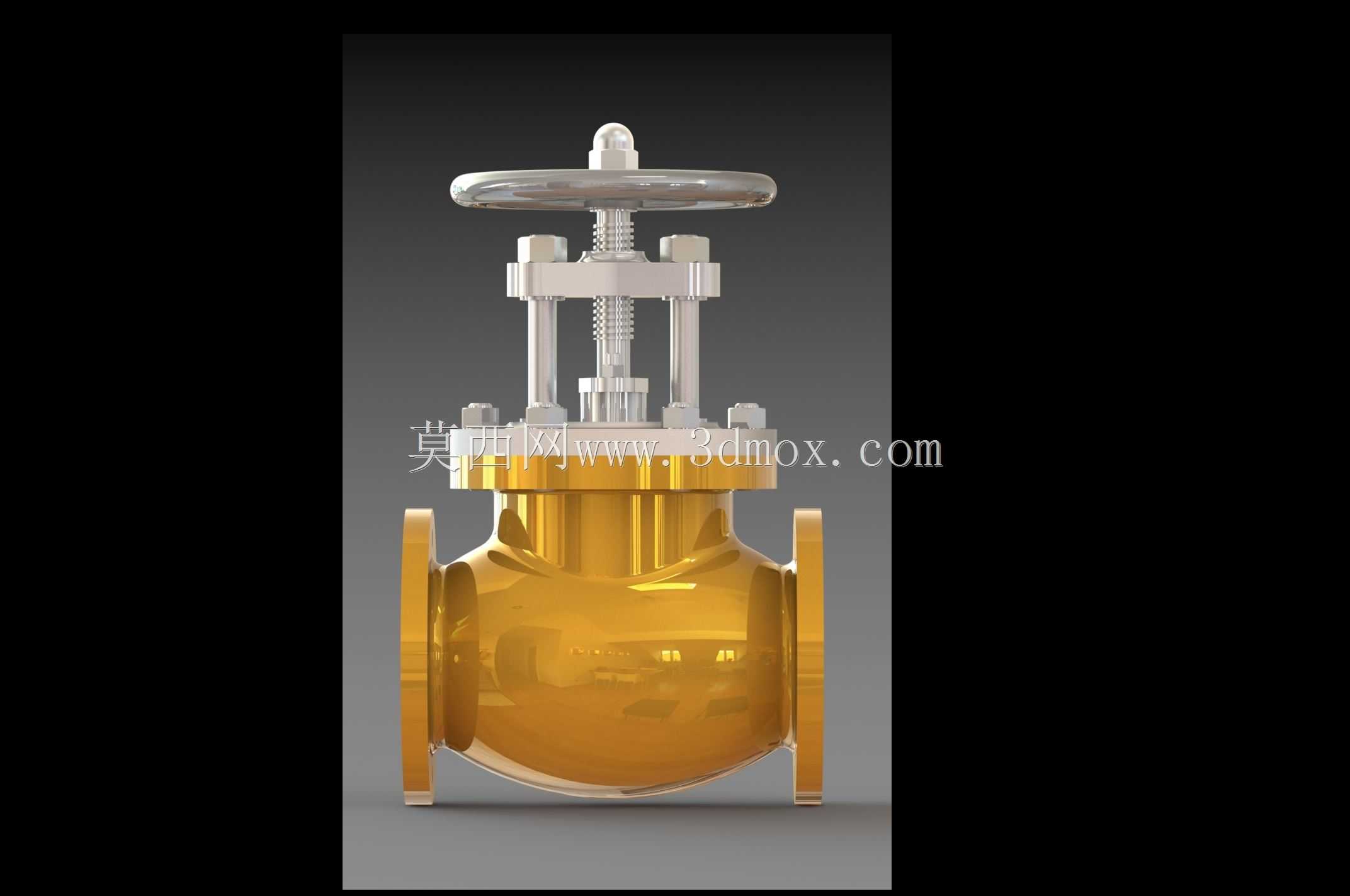

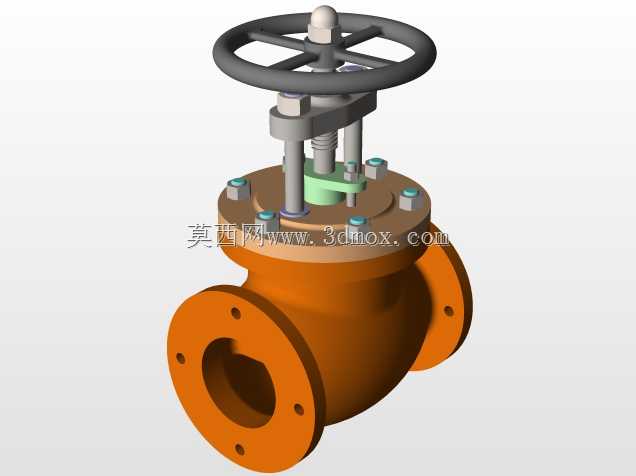

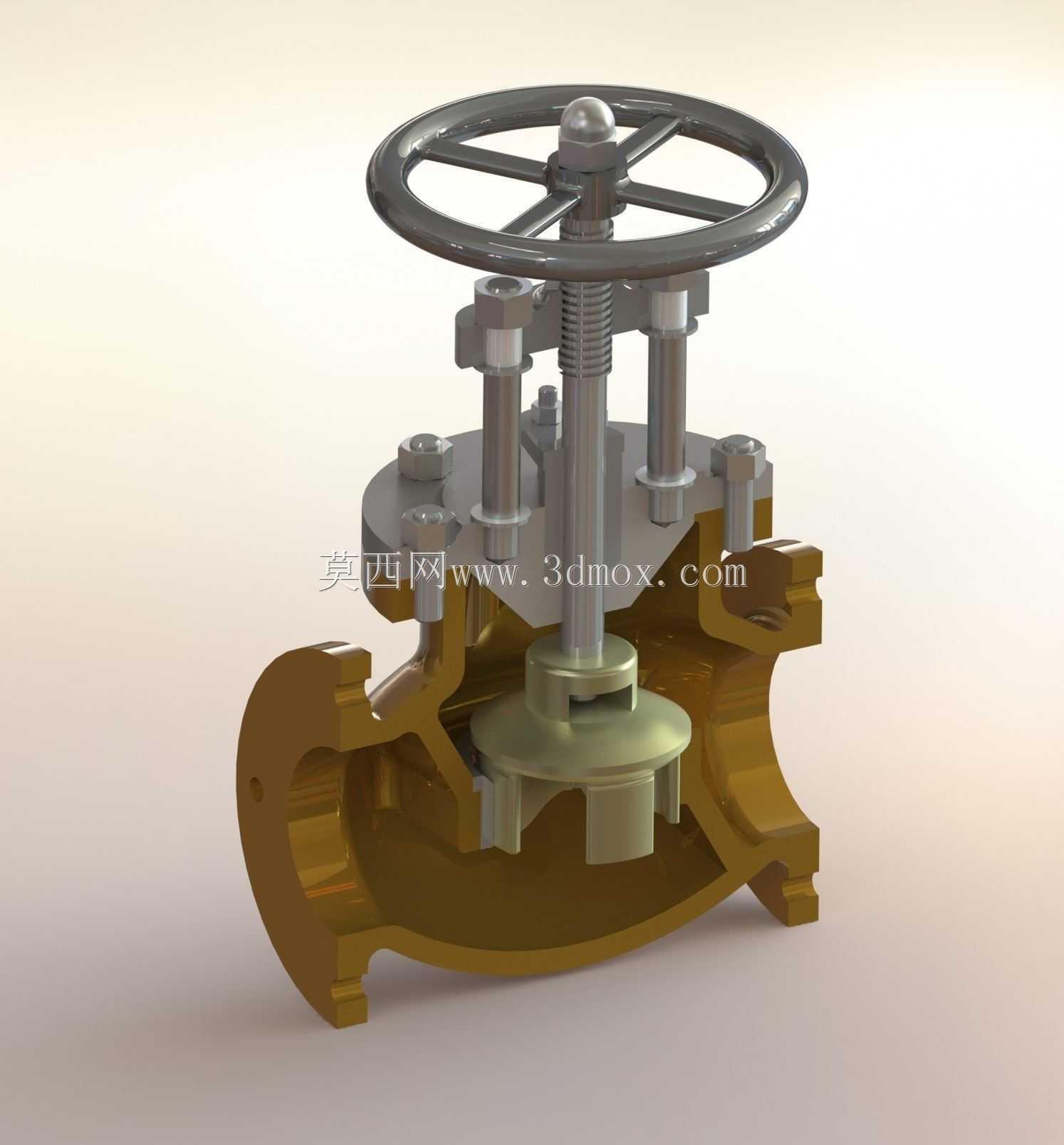

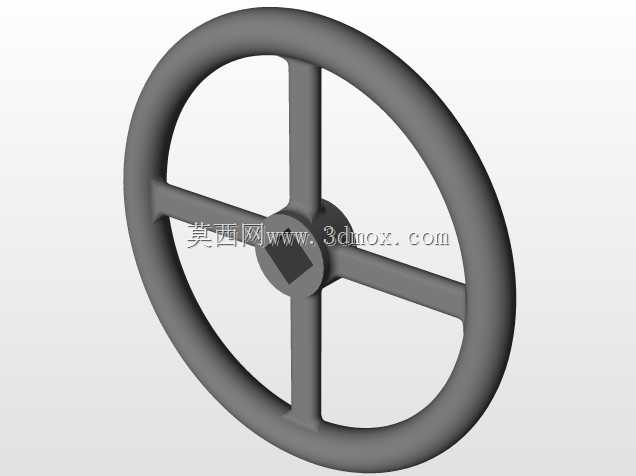

　　在化工、市政供水、暖通循环、油气输送等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类控制部件，核心作用是实现管路介质的通断控制，相比闸阀其密封性能更稳定，调节精度更优，适合需要频繁启闭或对截断密封性要求较高的工况场景。该款截止阀采用直通式流道结构，介质从阀体一侧法兰进入，经阀瓣与阀座形成的密封面通流区域后从另一侧法兰流出，整体流道走向符合常规管路布设习惯，安装时无需额外调整管路走向即可适配现有水平或垂直布设的管线。从结构设计逻辑来看，手轮采用轮辐式结构，四组辐条连接外圈轮缘与中心轮毂，既保证操作时的施力力矩足够，又尽可能降低手轮自身重量，操作时操作人员可通过轮缘施加圆周力，带动阀杆螺母转动，将旋转运动转化为阀杆的直线升降动作，

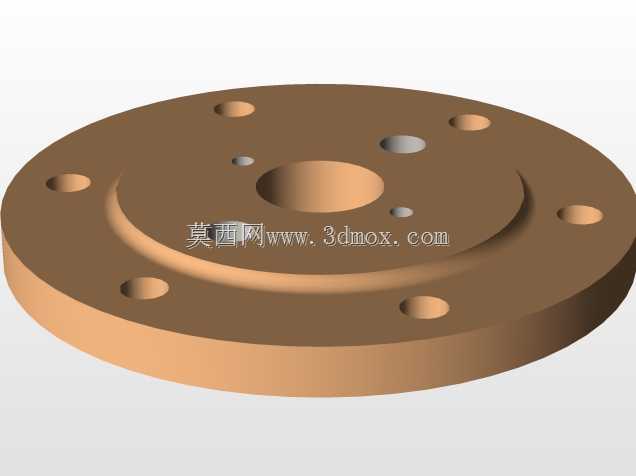

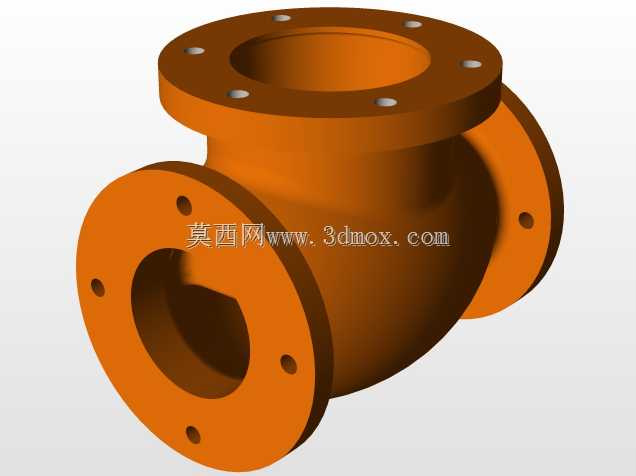

　　进而带动底部阀瓣实现与阀座的贴合或分离。阀杆部分采用明杆结构设计，阀杆的升降行程可直接通过外露部分的长度直观判断阀门的启闭状态，方便现场巡检人员快速确认阀门工况，避免误操作。阀盖与阀体的连接采用螺栓紧固结构，周向均匀布置的紧固螺栓可保证中法兰处的密封压力均匀分布，配合密封垫片可有效防止介质从阀盖结合面泄漏，同时该结构也便于后期检修时拆卸阀盖，对内部阀瓣、阀座密封面进行研磨或更换易损件。阀体部分采用铸造成型后精加工的工艺路线，两端法兰为标准连接尺寸，法兰端面的密封面为凸面结构，可适配石棉橡胶垫、金属缠绕垫等多种常用管路密封垫片，法兰上的螺栓孔为通孔设计，安装时可配合双头螺柱或六角螺栓实现与管路法兰的紧固连接，

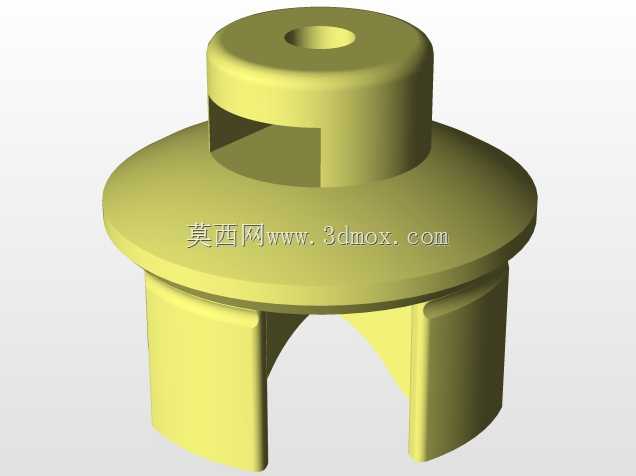

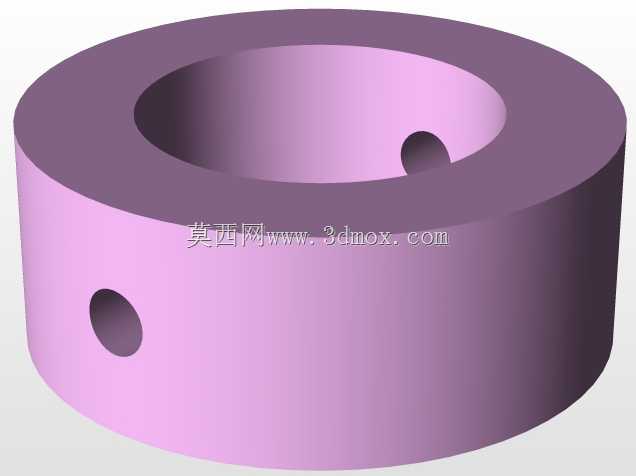

　　安装过程中需保证两侧法兰同轴度偏差在允许范围内，避免附加应力作用在阀体上导致密封面变形泄漏。阀瓣与阀杆的连接采用活动连接结构，可在阀瓣贴合阀座时自动调整角度，保证密封面完全贴合，避免因加工误差或安装偏差导致的密封不严问题，密封面堆焊硬质合金材质，可耐受介质的长期冲刷与磨损，提升阀门的整体使用寿命。从安装边界来看，该阀门安装时需预留手轮操作空间，手轮顶部距离上方障碍物需保留至少一倍手轮直径的操作距离，方便操作人员转动手轮完成启闭动作，同时阀体底部需预留一定的检修空间，便于后期拆卸底部排污堵头或进行密封面检修。在实际工况应用中，该类截止阀仅适用于全开或全关工况，不建议长期处于节流状态，否则高速流动的介质会持续冲刷密封面，

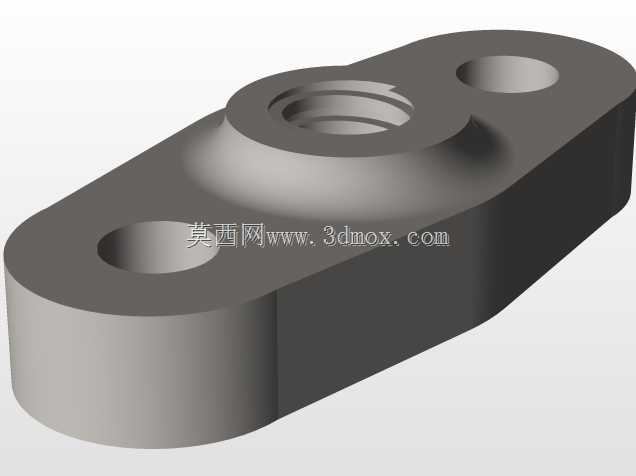

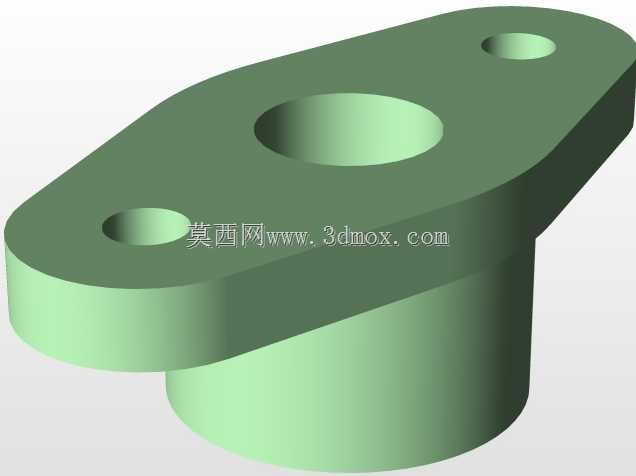

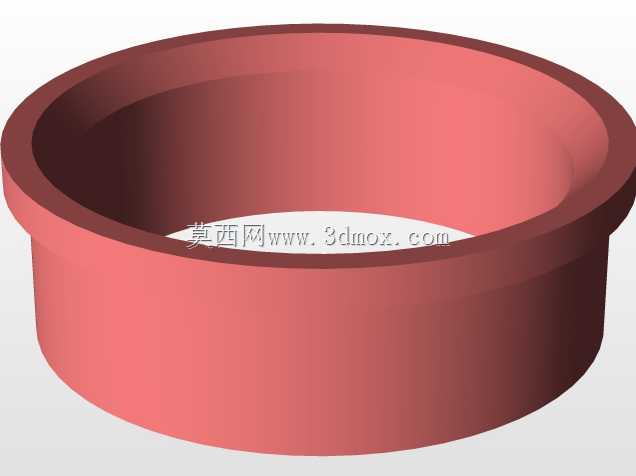

　　导致密封面冲蚀磨损，最终出现内漏问题。日常运维过程中，可定期对阀杆外露部分涂抹润滑脂，降低阀杆与填料函之间的摩擦阻力，保证阀杆升降顺畅，同时检查填料压盖的压紧程度，在保证无外漏的前提下避免压盖过紧导致阀杆操作力矩过大。该结构的截止阀适配水、蒸汽、油品等多种无强腐蚀性的介质，不同压力等级的工况可通过调整阀体壁厚、螺栓规格、密封面材质来适配，整体结构成熟可靠，加工工艺性好，是工业管路系统中不可或缺的基础控制部件。
