多层分舱式牛羊猪三合一牲畜运输挂车

　　做农牧运输装备结构设计快十年，见过太多散户用高栏货车改拉牲畜的痛点：混装踩踏应激、装卸费劲、跑长途通风差掉秤甚至死损，这款三合一运输挂车的结构设计，刚好戳中了这些实际运营里的堵点。先从安装边界说，整车采用三轴承载布局，牵引销位置符合常规货运挂车的连接标准，可匹配多数主流重型牵引车头，整车外廓宽度控制在2.5米国标限值内，总长度适配常规畜禽运输的道路通行要求，转向轮组靠近牵引端，最小转弯半径能覆盖多数乡镇收储点的狭窄通路，不会出现开得进去倒不出来的情况。三层货厢的分层高度是经过实际测算的：底层预留1.2米净空装成年牛，中层0.8米净空适配育肥羊，顶层0.7米净空装生猪，每层地板都做了防滑漏粪格栅，格栅间隙控制在2厘米，

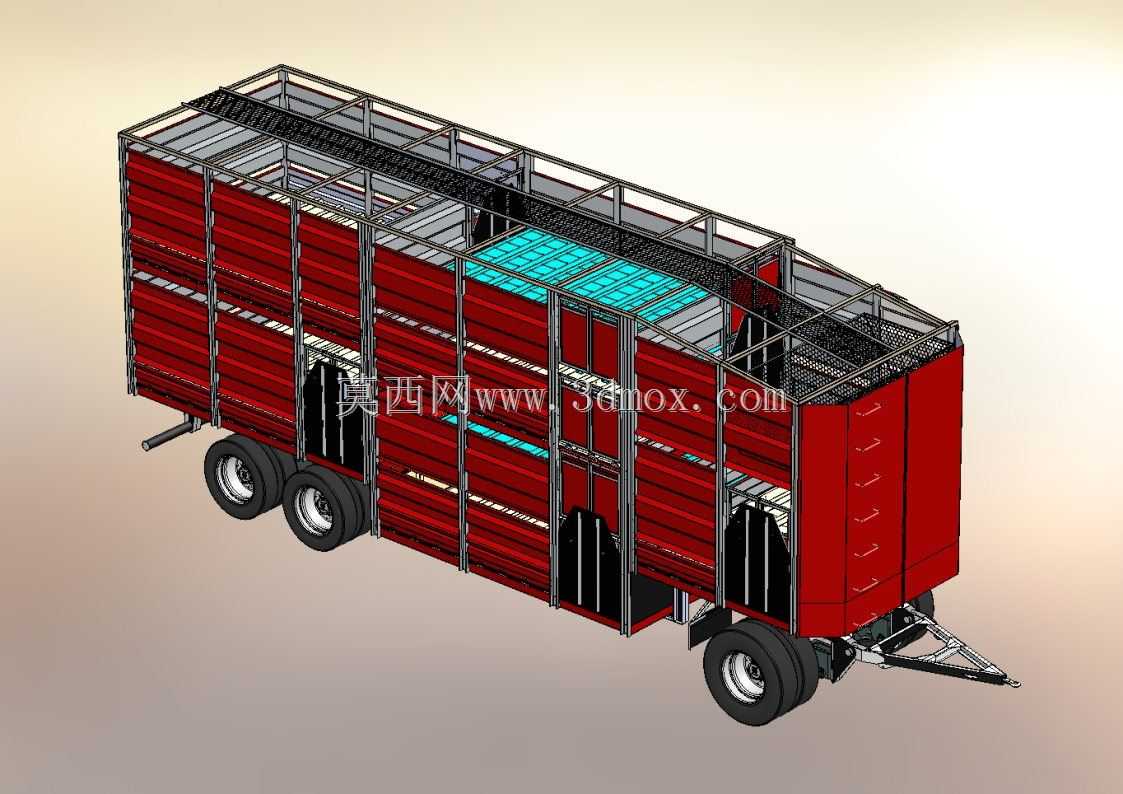

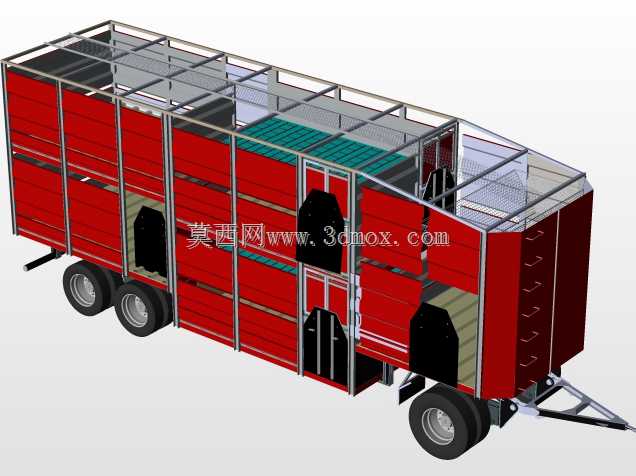

　　既能漏下排泄物避免牲畜蹄部浸泡打滑，又不会卡蹄造成损伤，格栅下方预留了导污槽，可直接对接挂车上的密封污液箱，跑高速不会出现抛洒滴漏被路政处罚的问题。分舱设计是这款车的核心功能点，沿货厢长度方向做了4道可快速拆装的隔栏，隔栏采用圆管包边结构，没有尖锐棱角，不会刮伤牲畜表皮，每个分舱都对应独立的侧开装卸门，门的下沿做了翻转式登车坡道，坡道表面焊了防滑钢筋，装卸的时候不用额外找跳板，一个人就能把坡道放下来，牛、羊、猪可以分舱装载，完全避免不同品类混装的踩踏应激，甚至同品类不同体重的畜禽也能分舱隔开，减少运输途中的损耗。通风结构的设计也花了心思，货厢侧围上半段全部采用可开合的金属网栏，跑起来的时候自然风能贯穿每层货厢，不会出现闷舱的情况，

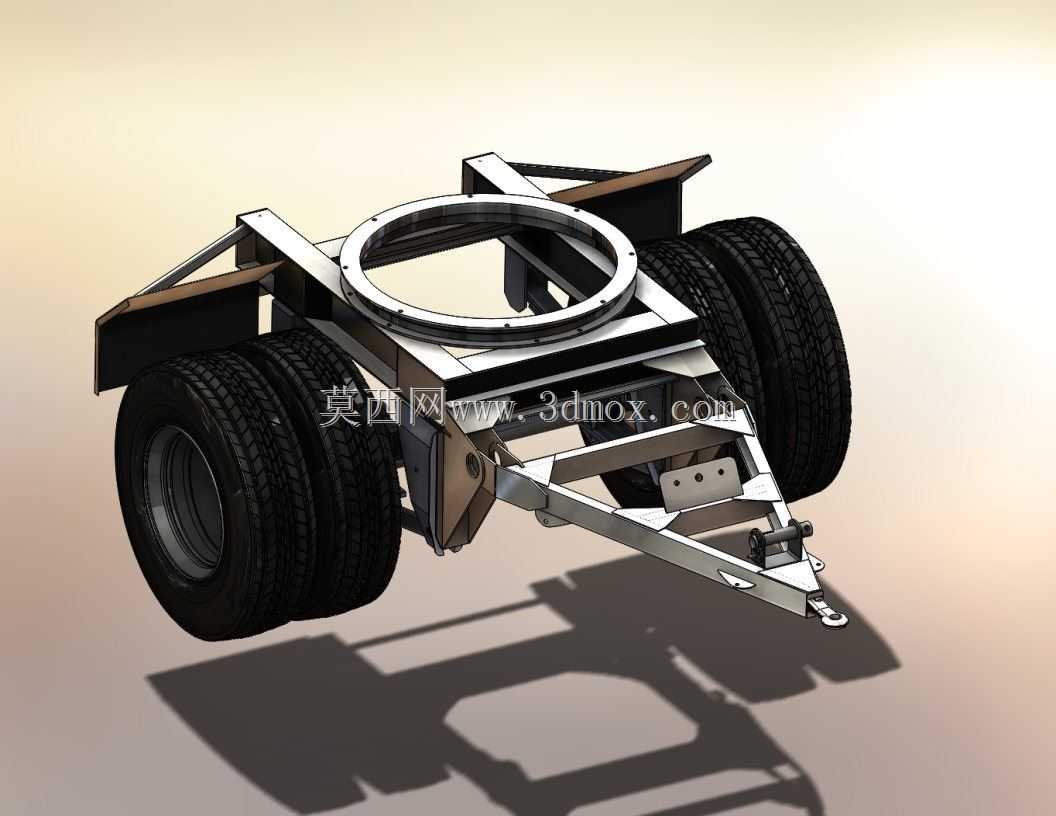

　　遇到雨雪天气可以把侧围的实心挡板滑下来挡住网栏，挡板和网栏的滑轨做了镀锌防锈处理，在养殖场高湿度高腐蚀的环境下也不会锈死卡滞，货厢顶部前段做了斜坡式导流罩，既能降低高速行驶的风阻，也能避免雨天顶部积水渗漏到货厢里。牵引架部分做了加强结构，牵引销座采用16mm厚的锰钢板焊接，和主车架的纵梁做了贯通式连接，不会出现重载牵引的时候扯裂车架的问题，车桥采用重载型货运挂车桥，板簧刚度做了针对性调校，比普通货运挂车的板簧软15%左右，走乡村非铺装路面的时候能过滤更多颠簸，减少牲畜的应激反应。侧门的锁止机构采用撞锁式设计，关上门之后自动锁止，不用人工插销，跑长途不会因为颠簸出现门自己开了的情况，每个锁止点都做了防松脱的保险卡扣，

　　哪怕运输途中牲畜撞门也不会意外开启。货厢内部每层都预留了饮水管线的安装位，用户后期可以自己加装饮水嘴，跑长途运输的时候能给牲畜补水，进一步降低掉秤率，车架侧面预留了工具箱和储物舱的位置，可以放装卸工具、消毒设备、应急药品，不用把这些杂物堆到货厢里占装载空间。实际应用场景覆盖了从养殖场到屠宰场的干线运输、乡镇散户的畜禽收储转运、甚至跨区域的种畜调运，分舱结构也能满足活畜运输的防疫要求，不同批次的牲畜可以完全隔开，避免交叉感染。做三维建模的时候，所有的管架连接节点都做了焊缝示意，漏粪格栅的装配间隙、隔栏的滑动行程、坡道的翻转角度都按实际装配尺寸做了约束，导出的工程图可以直接用来做下料参考，不用再反复核对装配干涉，尤其是轮组和货厢底板的间隙、牵引架的俯仰角度，都按实际行驶的极限工况做了干涉检查，满载过颠簸路面的时候不会出现轮胎磨货厢、牵引架撞车头的问题。
