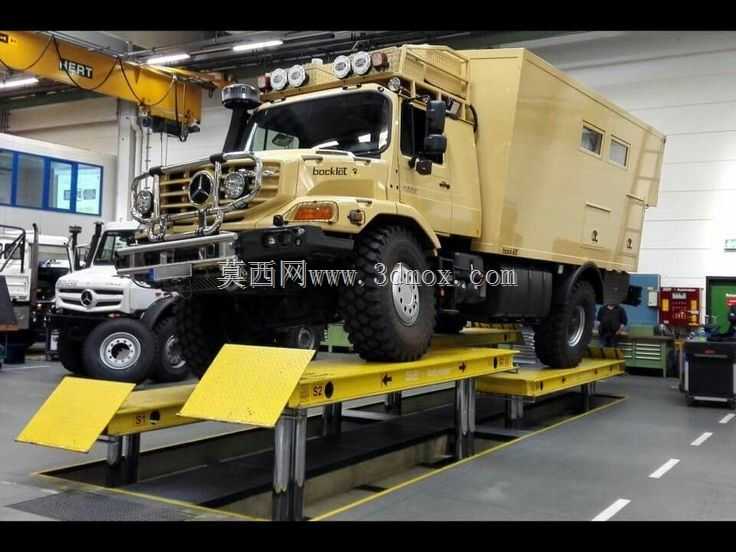

奔驰ZETROS 6X6越野房车副车架结构设计

这套结构针对奔驰ZETROS 2733 6X6越野底盘的上装适配需求开发，核心解决极端越野工况下上装舱体与底盘的连接可靠性问题，同时兼顾舱内乘坐的舒适性要求。设计之初首先梳理了三类核心应用场景：无人区穿越作业的长期颠簸工况、非铺装路面大落差起伏的扭转工况、寒区/热区极端温差下的材料形变适配，所有结构参数均围绕这三类场景的载荷边界推导。副车架采用变截面高强钢焊接结构，与底盘纵梁的连接点避开了底盘原厂的应力集中区域，每侧设置8组带缓冲胶垫的连接支座，胶垫硬度经过多轮台架匹配，既可以过滤越野路面传递到上装的高频振动，又能避免大冲击下连接部位出现相对位移。上装舱体的安装基准面做了整体铣平处理，平面度控制在0.8mm/m以内，保证舱体安装后不会出现局部应力集中。考虑到6X6底盘的扭转行程较大，副车架尾部设置了横向限位的滑移结构，允许底盘在交叉轴工况下有最大12度的扭转角而不会拉扯上装舱体结构。副车架的前部预留了120mm的间隙用于安装驻车空调外机、燃油加热器等附属设备，两侧预留了工具箱、备胎架的安装孔位，所有孔位均采用统一的模块化间距设计，方便后期拓展加装。结构设计阶段做了多轮拓扑优化，在保证整体扭转刚度达到32000N·m/deg的前提下，将副车架自重控制在280kg以内，避免过多占用整车的载荷配额。副车架的走线槽采用内嵌式设计，所有上装的油路、电路、气路管线都从槽内排布，避免越野过程中管线被飞石击打或者被树枝剐蹭。针对越野场景下的泥水侵蚀问题，副车架所有焊接接缝都做了满焊处理，表面采用电泳加喷塑的双层防腐工艺，连接螺栓全部采用达克罗表面处理的10.9级高强度螺栓，关键连接部位还增加了防松垫片与螺纹胶双重防松设计。副车架与上装舱体的连接采用整体式预埋板结构，避免舱体局部受力过大出现开裂，预埋板的位置经过载荷计算，对应舱内家具、设备的重心分布，让载荷均匀传递到副车架再分散到底盘纵梁上。设计过程中还校核了整车的质心高度，副车架的安装高度比常规同类型产品低45mm，有效降低了整车重心，提升了越野行驶的侧倾稳定性。
