透射黑色图形LCD显示模块结构设计

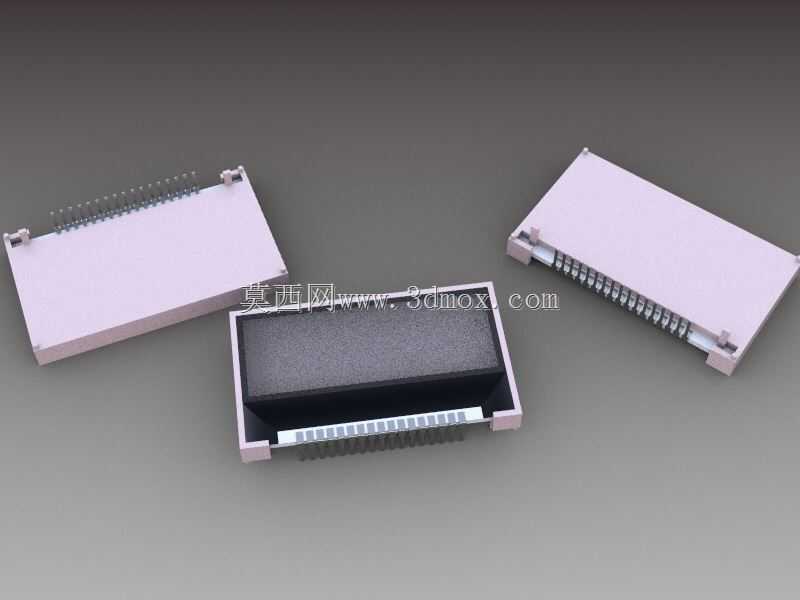

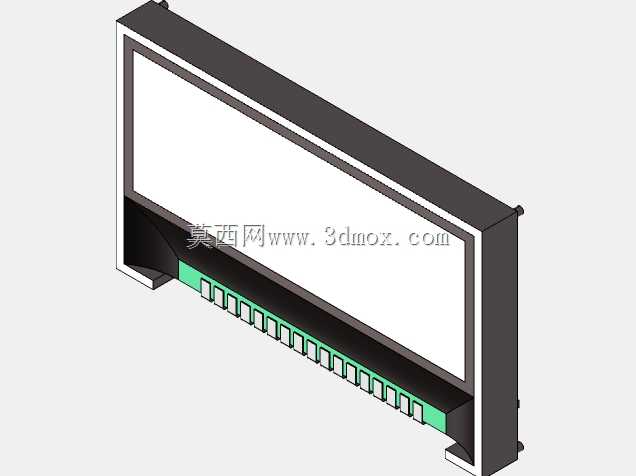

在工业控制终端、小型嵌入式检测设备、手持数据采集装置的硬件选型环节，显示模块的安装适配性往往是结构设计阶段需要优先确认的核心要素，本次呈现的透射式图形液晶显示模块，正是针对小尺寸人机交互场景开发的标准化显示组件。该模块采用黑色壳体搭配白色背光LED的配置，像素规格为128×32，可满足单行多字符、简易图形符号的显示需求，常见于小型温控器面板、便携检测仪表、工业传感器本地显示单元等不需要高分辨率彩色显示的场景，能够在低功耗前提下实现运行参数、状态标识、简单操作提示的可视化输出。从结构设计维度来看，模块的可视区域尺寸严格控制为36.0mm宽、12.0mm高，整体外轮廓围绕显示区域做了规整的矩形布局，侧边预留的排针引脚采用统一间距排布，方便与主控电路板做直插焊接，不需要额外设计转接结构即可完成电气连接。设计过程中充分考虑了批量组装的便利性，模块壳体边缘做了微小的定位凸台，在面板开孔安装时可以快速卡入预设的安装槽位，减少装配环节的对位调整时间；壳体的壁厚经过反复校核，既能够保护内部的液晶层与背光组件不受外力挤压损坏，也不会占用过多的设备内部空间，适配厚度受限的薄型面板设计需求。引脚排布顺序遵循行业通用的接线逻辑，电源、接地、数据、控制引脚的位置与同规格通用模块保持兼容，设计人员在做硬件迭代时可以直接替换同尺寸模块，不需要重新绘制电路板走线。模块的安装边界预留了足够的安全间隙，排针伸出长度经过优化，焊接后不会与壳体背部的其他元件产生干涉，在做整机结构布局时，只需要在面板对应位置开出匹配可视区域的窗口，预留出模块整体的嵌入深度即可完成安装，不需要额外设计固定压片，依靠面板与电路板的夹持力就能实现模块的稳固固定。针对工业场景可能存在的轻微振动工况，模块内部的液晶层与背光组件做了限位加固，避免长期振动后出现显示偏移、背光不均的问题，黑色外壳也可以减少环境杂光对显示效果的干扰，即使在车间有一定光照的环境下，也能清晰辨识显示内容。
