12832点阵透射式图形LCD显示模块

这款图形LCD显示模块采用透射式显示结构，搭配蓝色LED背光，像素规格为128×32，可视区域尺寸为36.0mm宽、12.0mm高，属于小型化点阵显示器件，在工业控制、消费电子、仪器仪表领域有着广泛的适配场景。从实际选型应用角度看，这类小尺寸点阵屏常被嵌入到小型手持检测设备、桌面式工控终端、智能传感节点的人机交互界面中，用来输出字符参数、简易图形标识、设备运行状态码，相比段码屏能承载更灵活的显示内容，又比大尺寸彩屏功耗更低、占用安装空间更小，适合对体积、功耗有严格约束的嵌入式设备场景。

从结构设计层面看，模块采用侧边排针直插的安装方式，排针引脚沿模块长边侧排布，焊接到PCB主板时不需要额外预留弯折空间，整体安装边界紧凑，外壳采用黑色遮光塑框包裹液晶面板与背光组件，能减少环境杂光对显示对比度的干扰，同时塑框的定位凸点可以在装配时快速卡入主板对应的定位孔，降低组装对位的难度。设计时需要注意，模块的可视区域与外框边缘存在固定的黑边余量，做面板开孔时要以外框实际安装尺寸为基准，不能直接按可视区域尺寸开孔，避免出现漏光或者装配干涉的问题。

功能特性上，这类12832点阵模块支持并行或串行通讯协议（具体依驱动芯片方案而定），可以通过指令控制背光亮度、显示对比度、像素点亮灭，能够实现自定义字符、简易曲线、图标符号的显示，不需要额外搭载字库芯片也能完成基础的信息输出，对于只需要显示简单运行参数、状态提示的设备来说，能有效降低主控的程序占用空间。在电路适配设计时，要注意模块的供电引脚滤波，在电源输入端就近布置0.1μF的陶瓷电容，减少电源纹波对显示稳定性的影响，背光回路要根据实际供电电压串联合适的限流电阻，避免过流烧坏LED背光颗粒。

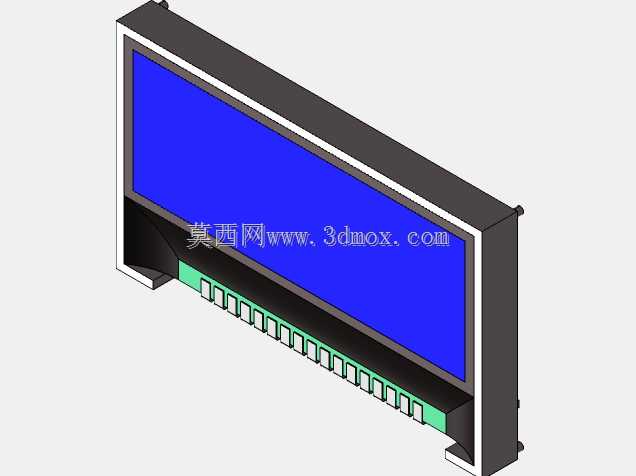

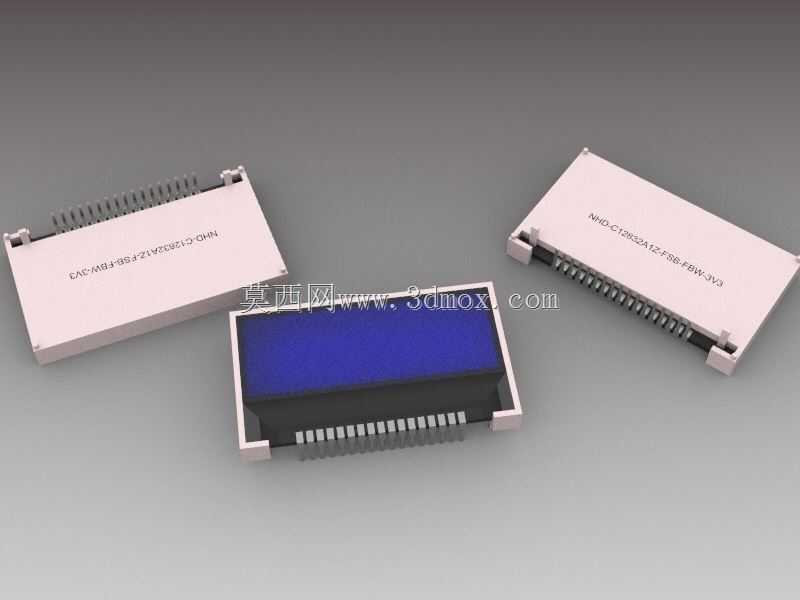

从三维建模的还原角度看，这个模型精准复现了模块的外框轮廓、排针引脚的间距与伸出长度、液晶显示区域的位置与内凹结构，还有模块表面印刷的型号标识位置，在做整机结构装配校验时，可以直接导入模型检查安装间隙、排针与主板焊盘的对位精度、面板开孔与显示区域的匹配度，避免实际打样后出现装配干涉、显示区域被面板遮挡的问题。建模时对模块的圆角、塑框的卡扣细节都做了还原，能满足结构设计阶段的干涉检查、装配模拟需求，对于做小型智能设备、工控仪表的结构工程师来说，这类标准化的电子元件三维模型能大幅减少重复建模的工作量，提升整体设计效率。
