微型差压式膜片气动压力开关结构

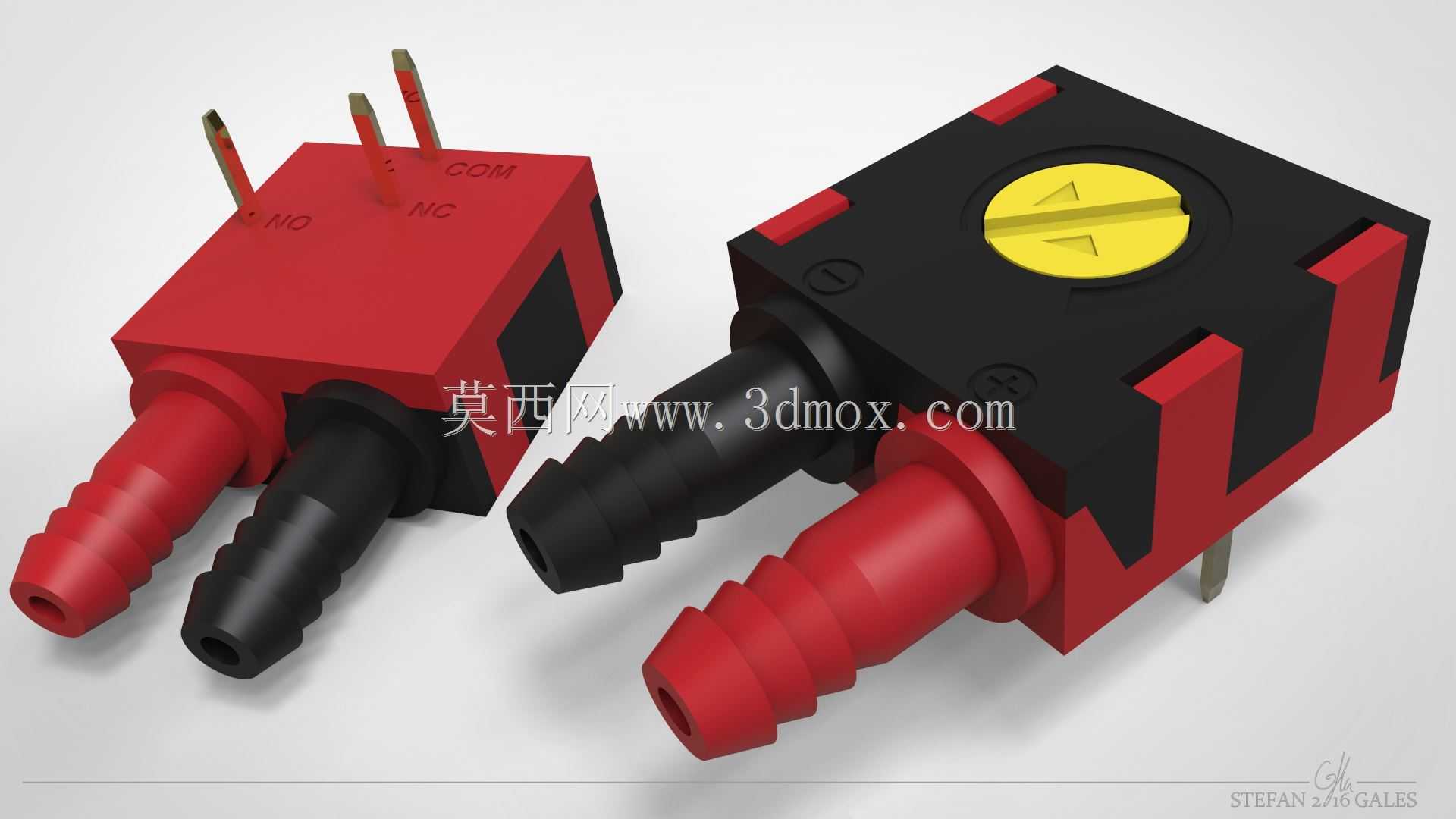

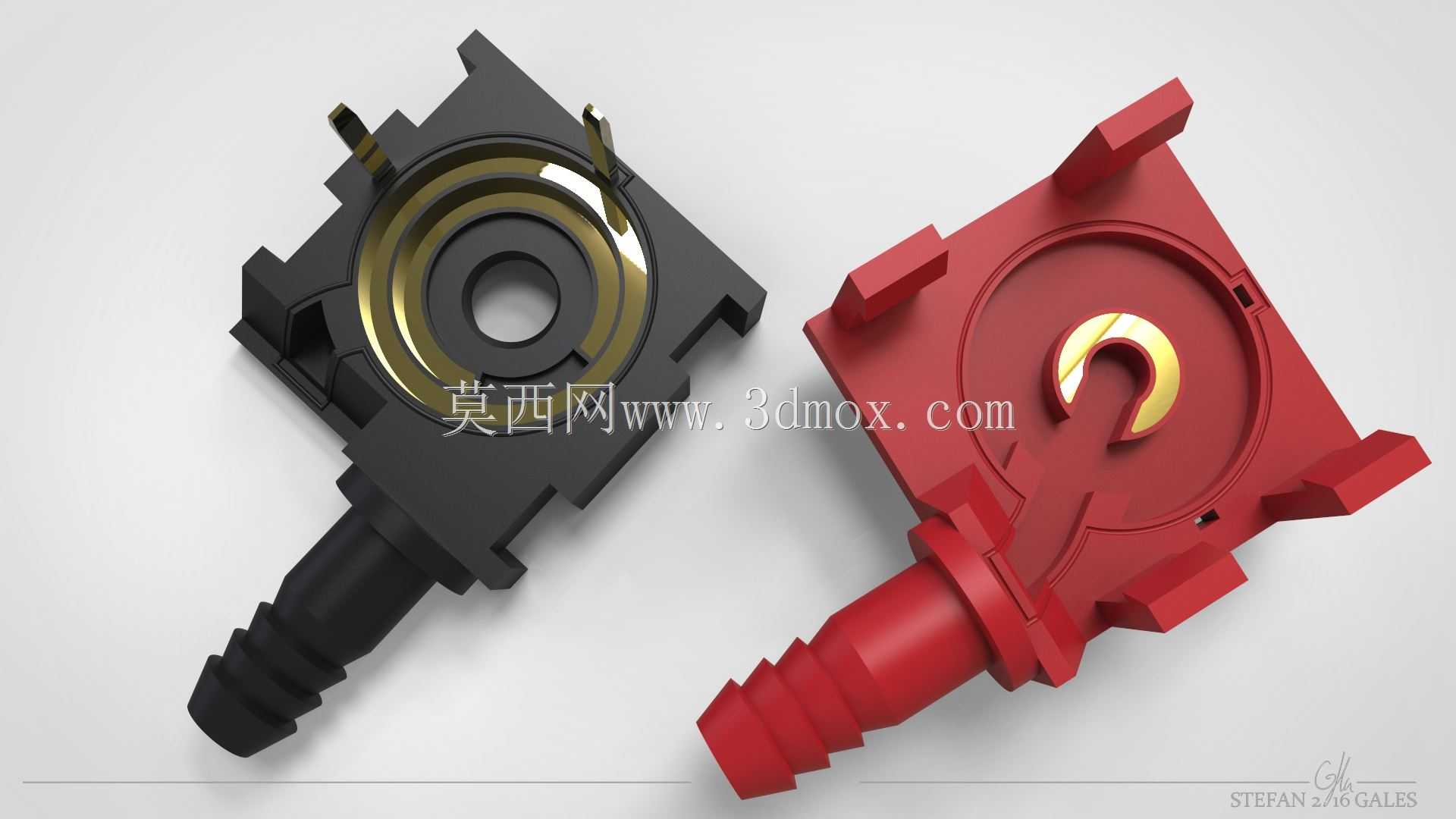

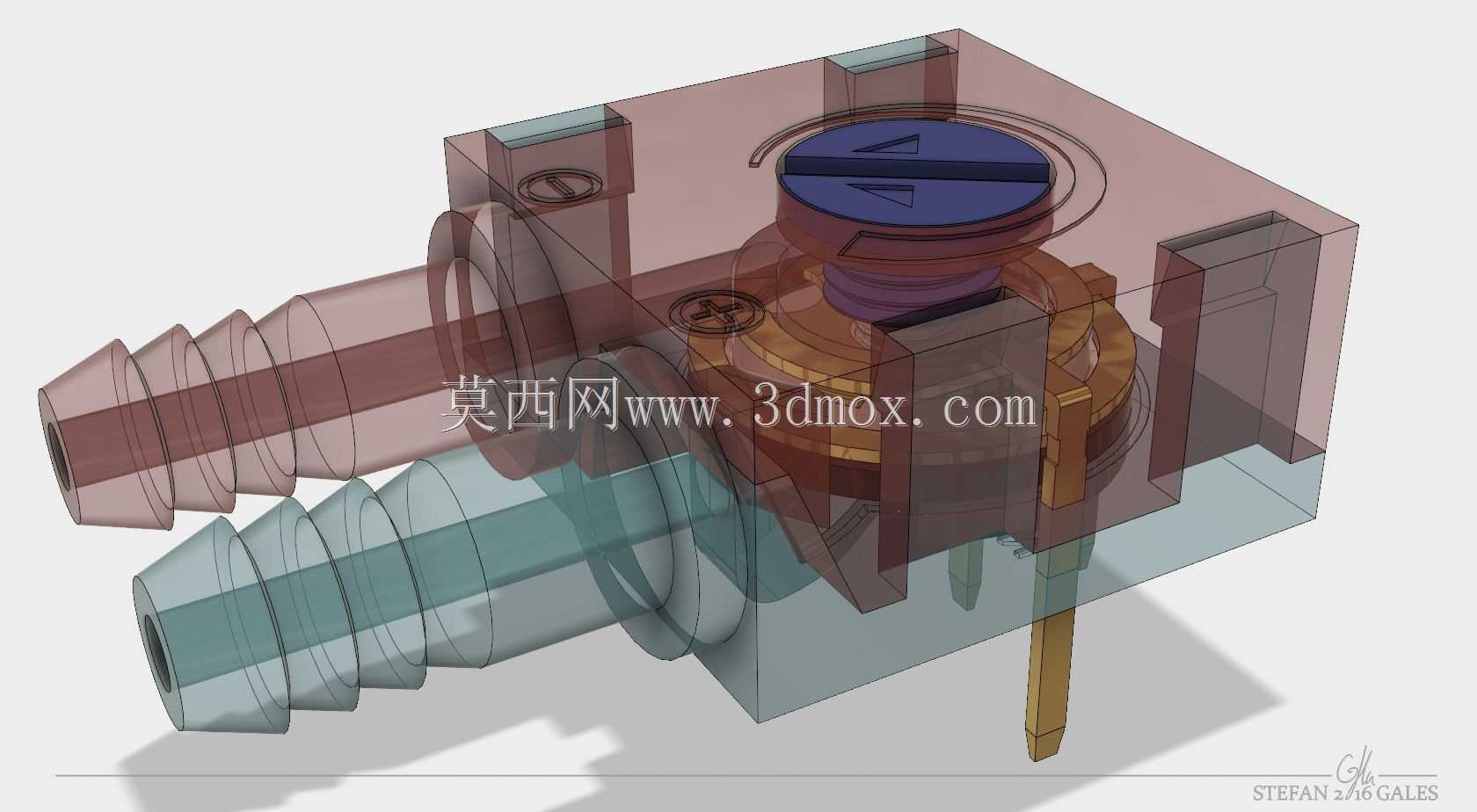

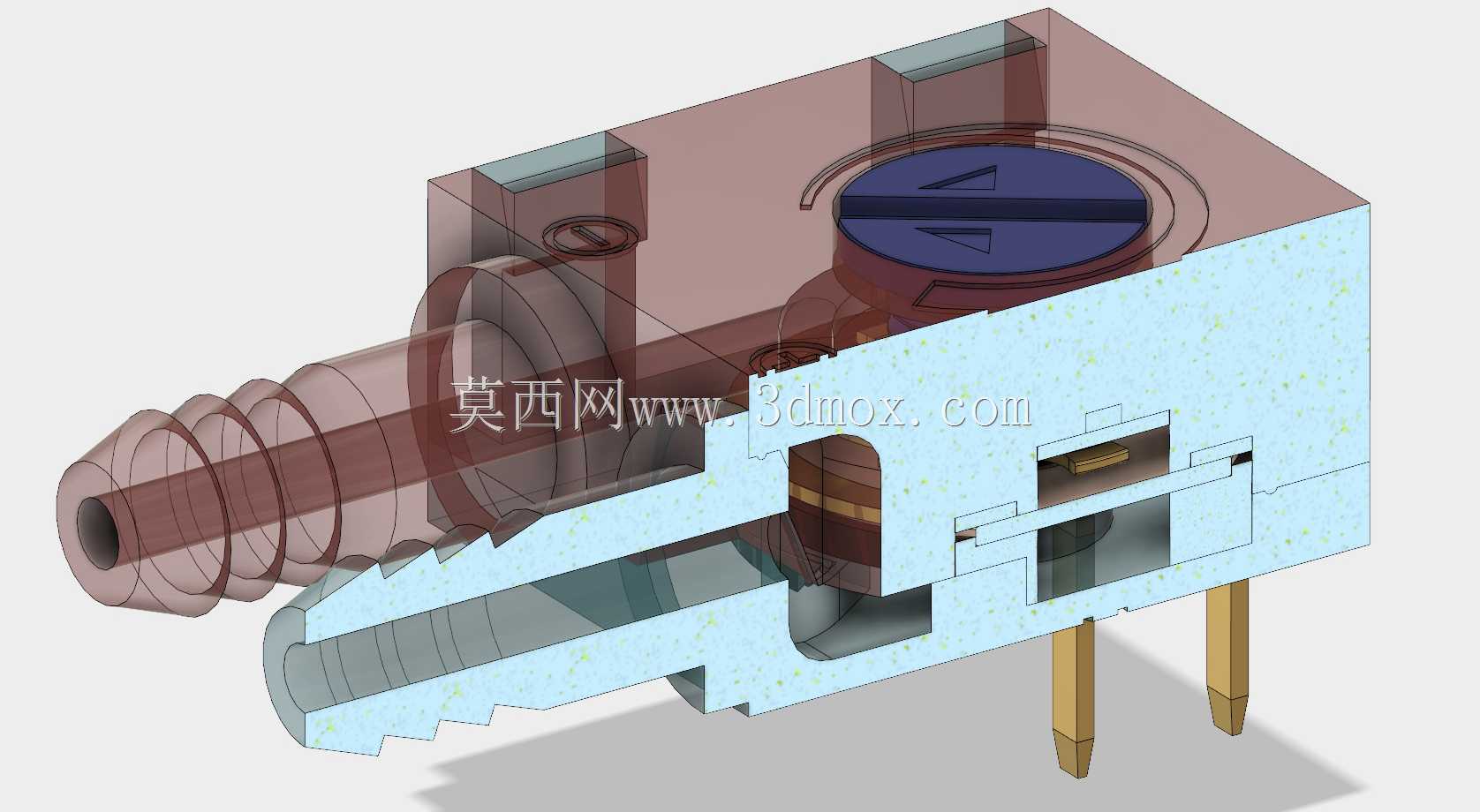

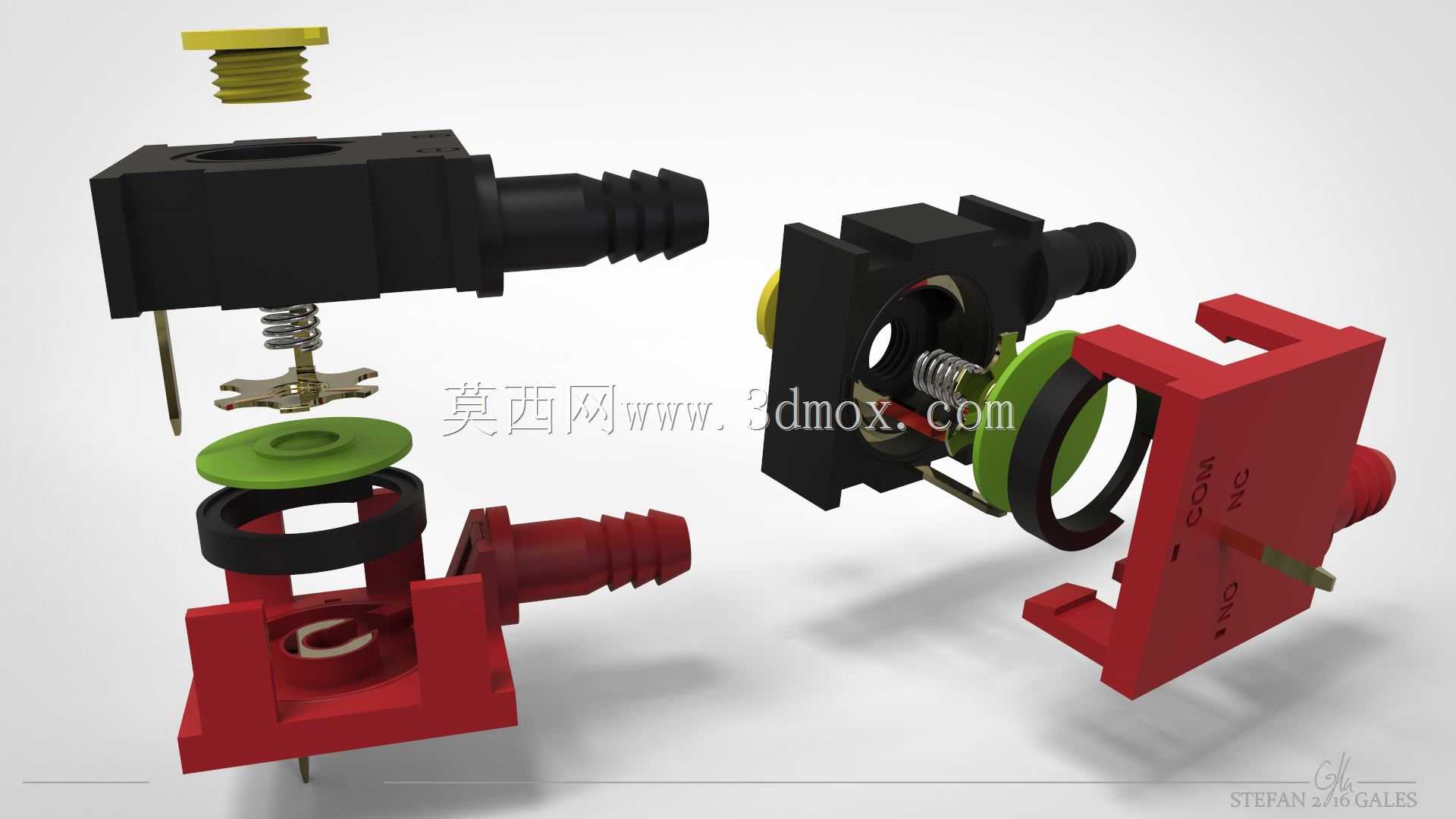

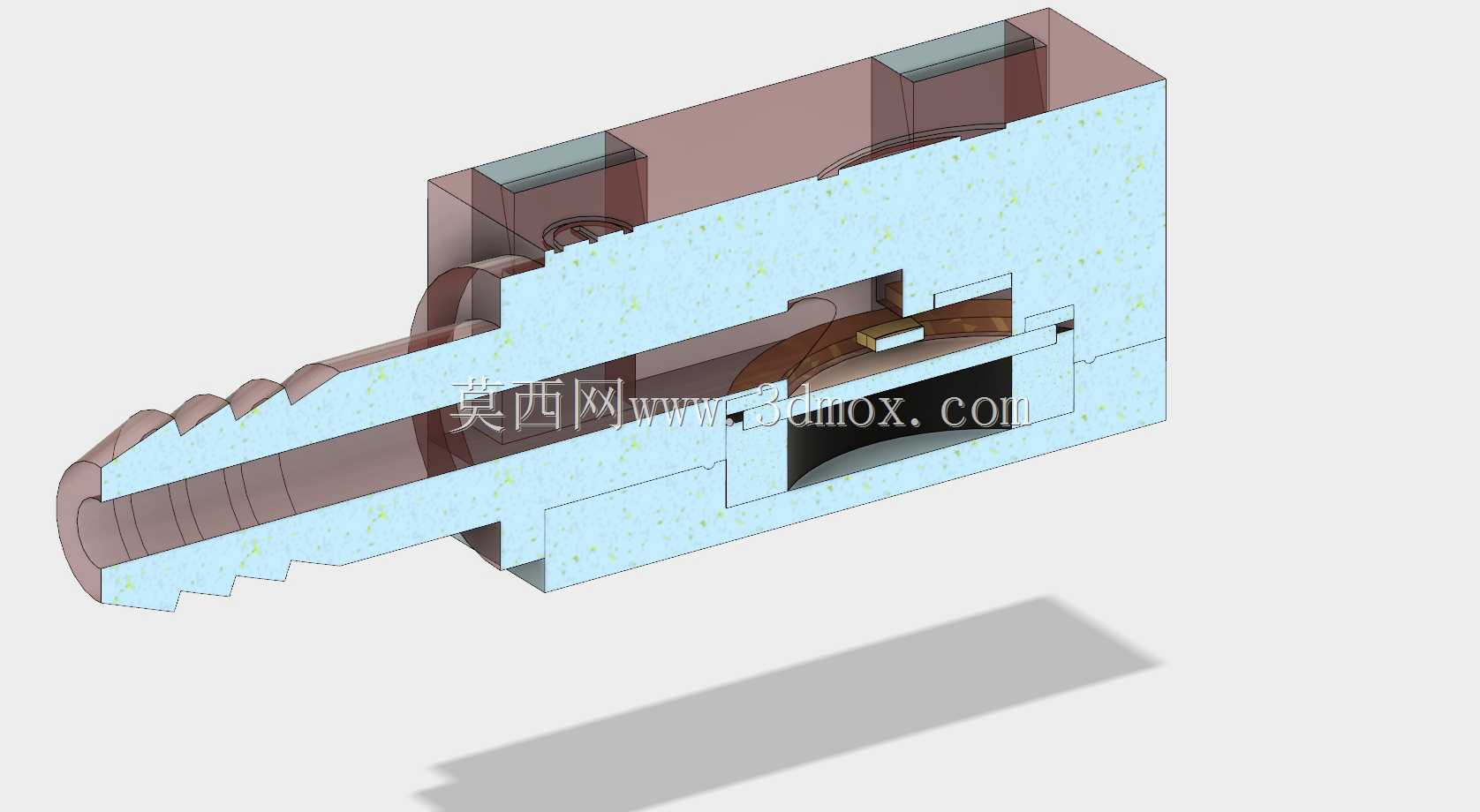

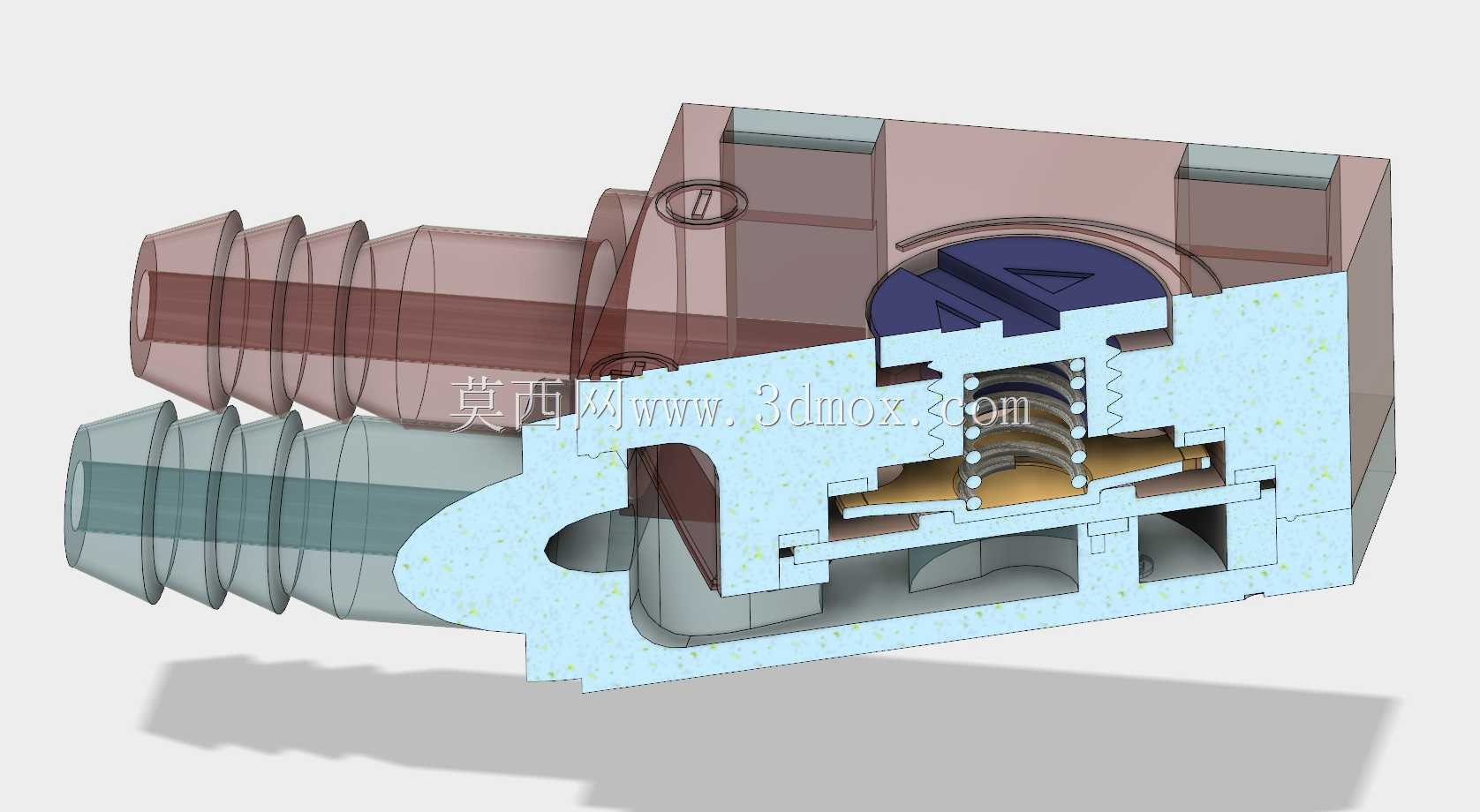

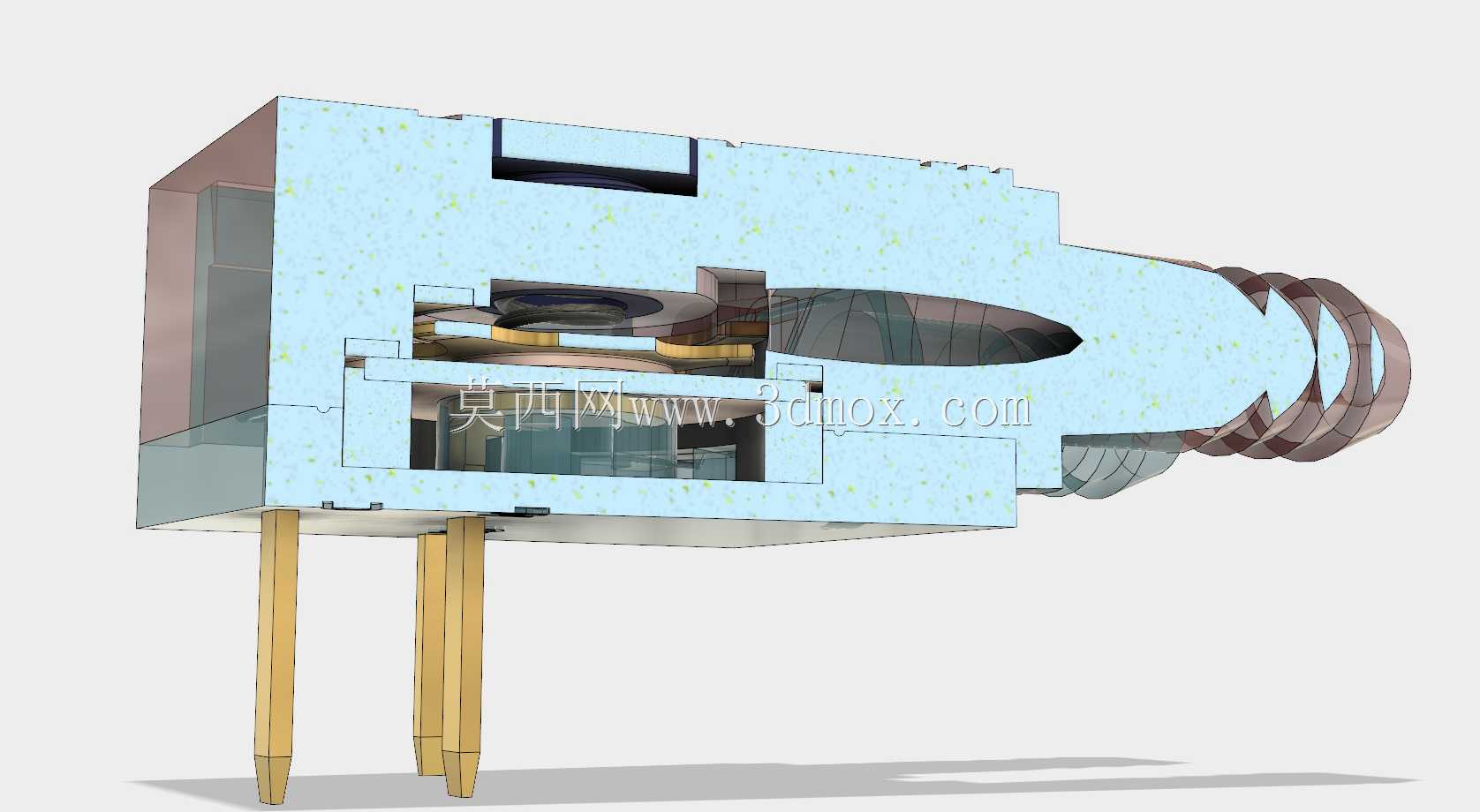

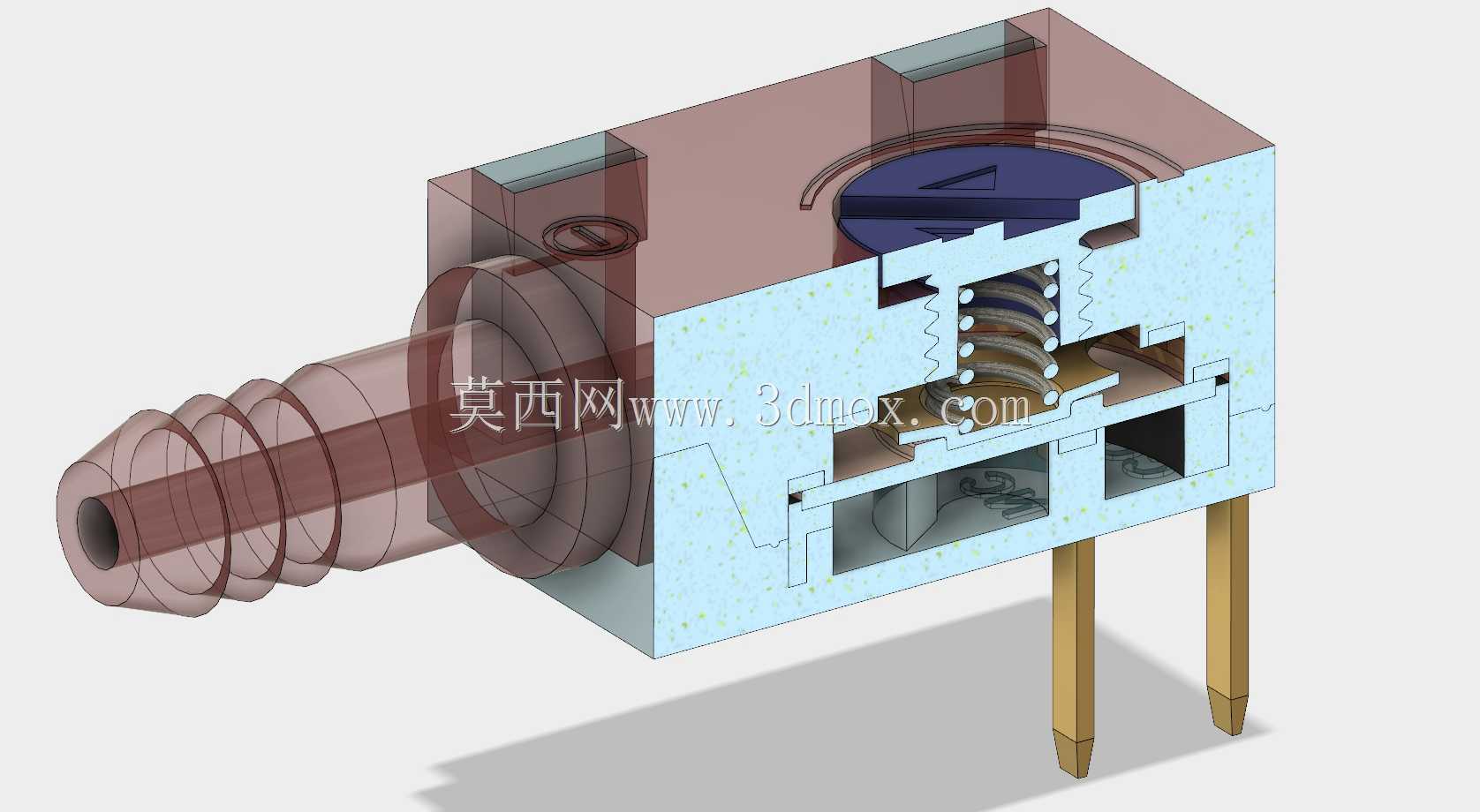

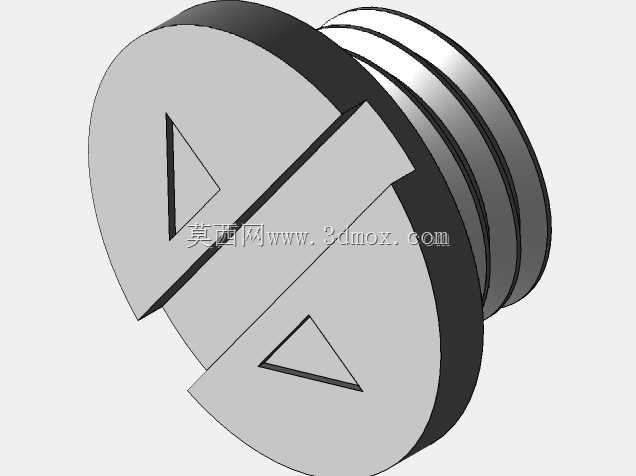

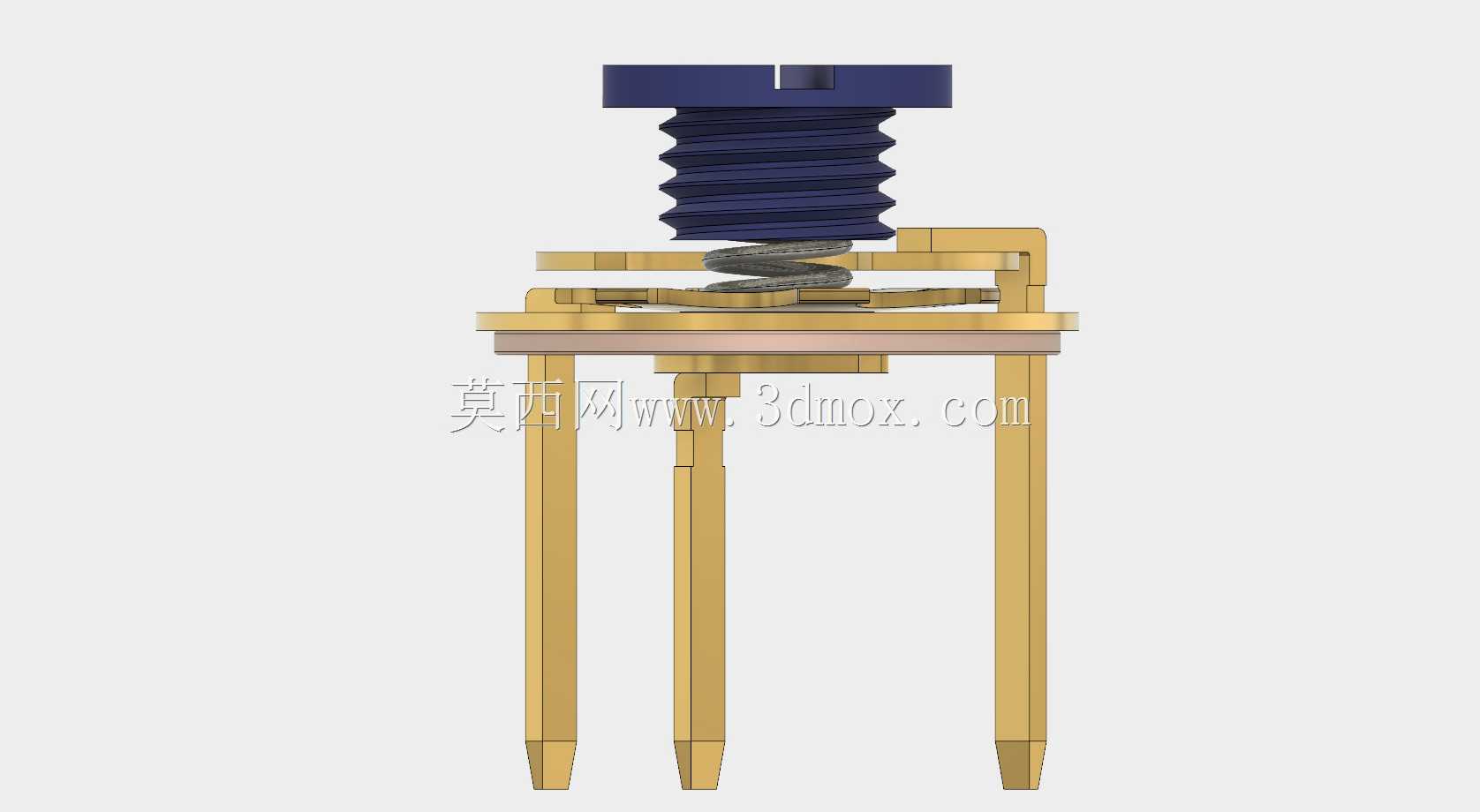

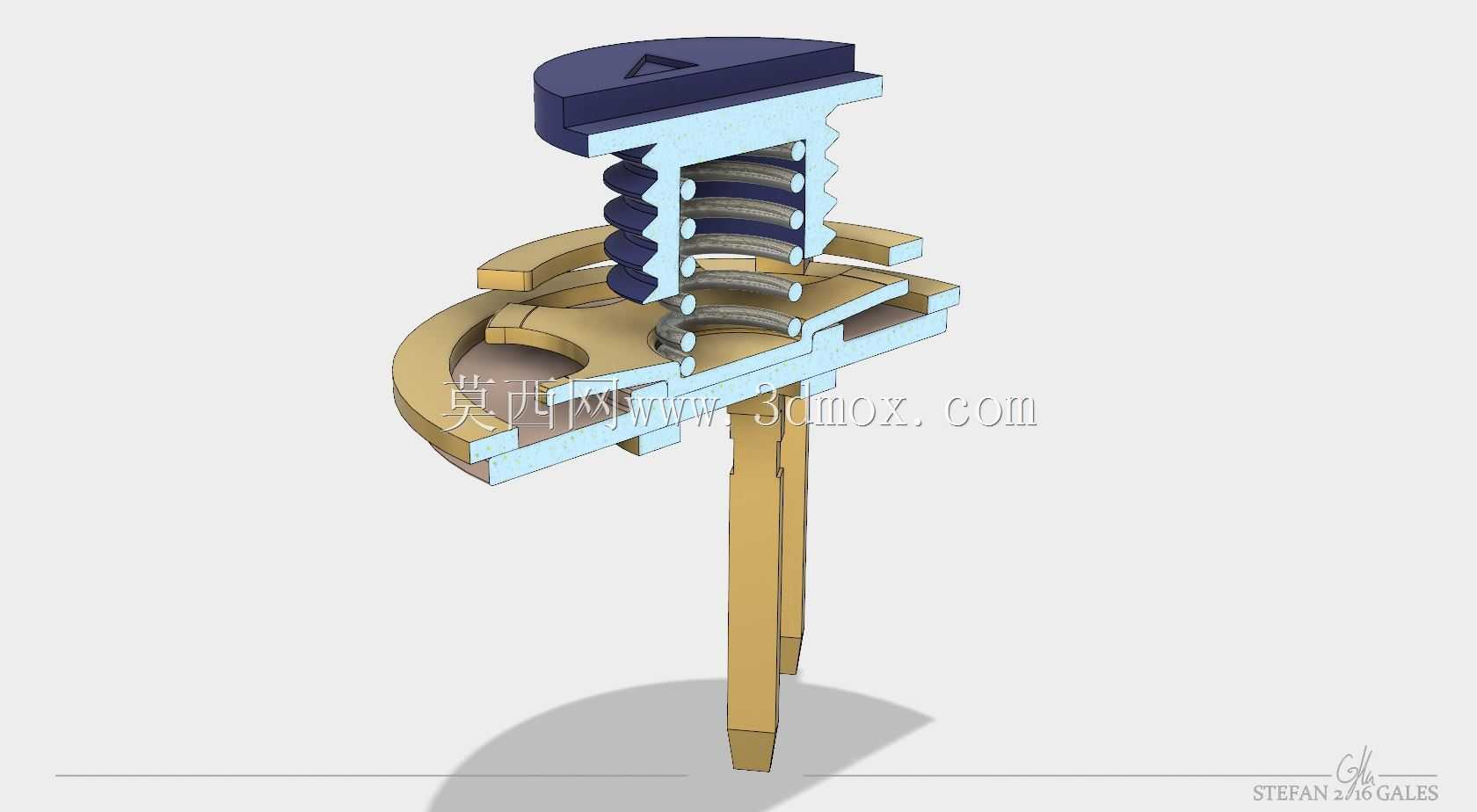

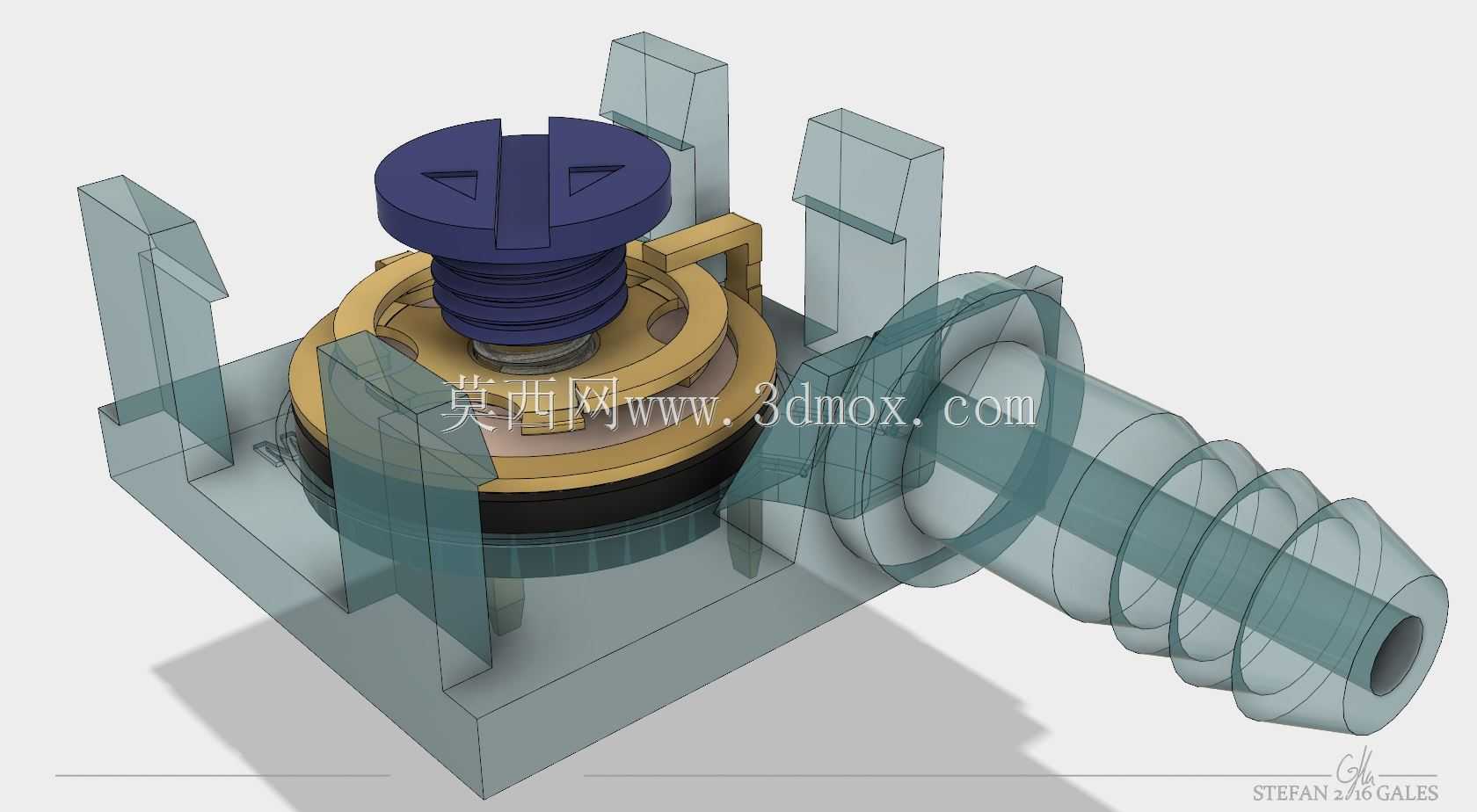

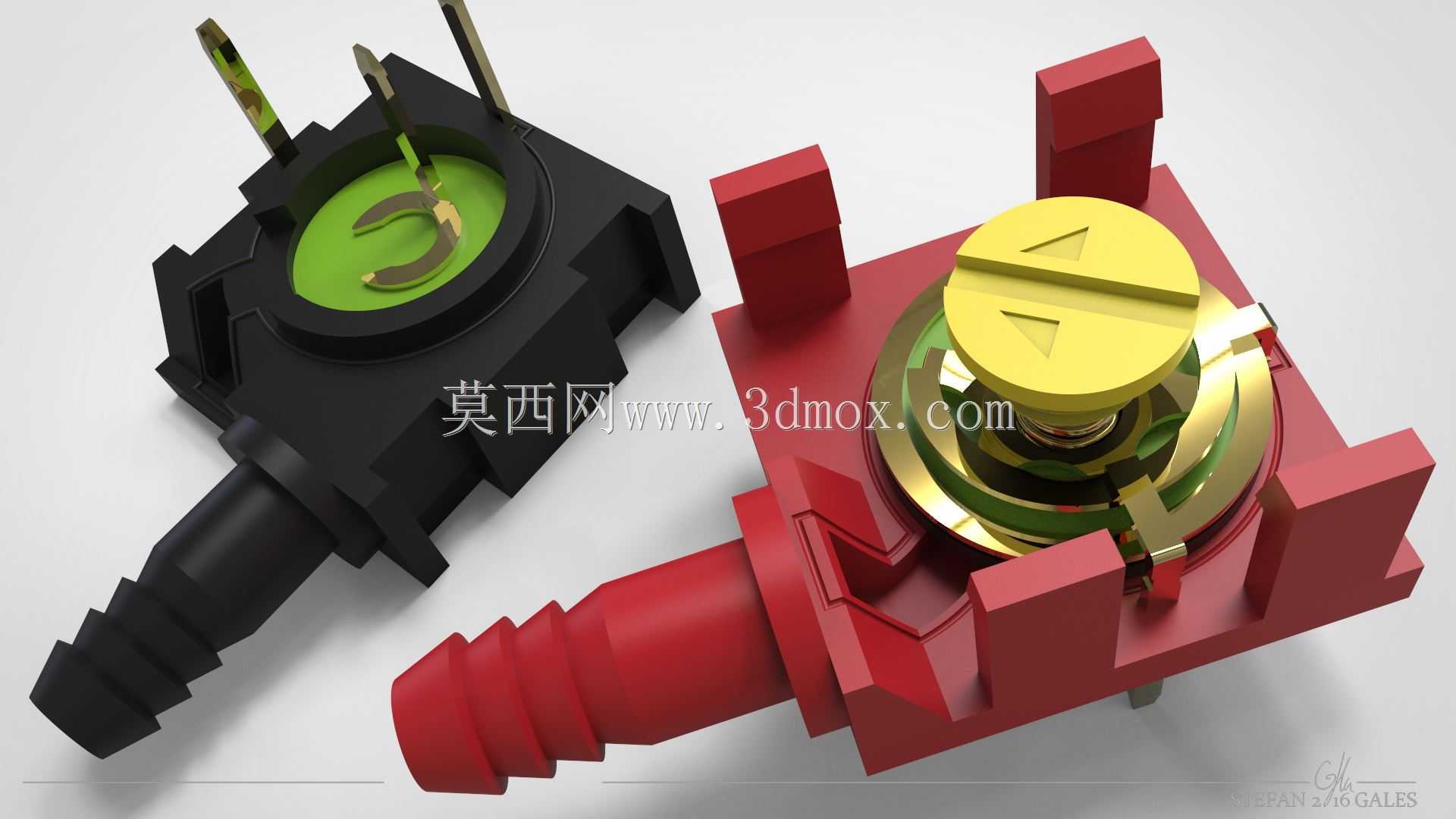

这款微型压力开关在小型气动控制回路、医疗呼吸设备气路、小型真空吸附装置、家用制氧机气路监测场景中应用十分广泛，作为气路压力阈值触发的核心检测元件，它不需要额外的信号放大电路，依靠膜片两侧的压力差直接驱动内部触点动作，输出通断信号给主控电路板，实现压力超限报警、气路通断切换、泵体启停控制的功能。不同于大体积的工业级压力开关，这款产品采用14×14×7mm的紧凑方块式外形设计，整体安装边界控制在极小范围内，适配安装空间受限的小型化设备内部，不会占用过多的PCB板安装面积。产品的气路接口采用倒刺式宝塔接头结构，适配内径6mm的柔性气动软管，安装时直接将软管插紧在接头上即可，不需要额外的快插接头配件，依靠软管自身的弹性抱紧倒刺结构实现气路密封，能承受常规低压气动回路的工作压力，不会出现脱管、漏气的问题。两个气路接口分别对应正压端、真空/负压端，可实现差压检测、正压阈值触发、真空度阈值触发三种工作模式，覆盖绝大多数小型气路的压力检测需求。电气连接端采用直插式引脚设计，引脚间距适配标准通孔印刷电路板的焊盘孔距，生产组装时直接将引脚插入PCB对应孔位完成波峰焊即可，不需要额外的接线端子，能大幅提升组装效率，减少接线故障点。产品内部采用膜片作为压力感应驱动元件，膜片本身带有自校准结构，生产调试时可通过顶部的一字调节槽调整内部弹簧的预紧力，精准设定触点动作的压力阈值，调整完成后不需要额外的锁固结构，依靠内部阻尼即可保持设定值稳定，不会因为设备运行的振动出现阈值漂移。触点部分采用常开、常闭两组独立输出，可同时适配触发接通、触发断开两种控制逻辑，用户可根据自身电路设计需求选择对应的接线引脚，不需要额外增加中间继电器转换信号。外壳采用红黑双色工程塑料注塑成型，不同颜色的气路接口可帮助组装人员快速区分正负压端，避免生产过程中接反气路导致的功能失效，外壳的拼接结构采用超声波焊接工艺，接缝处密封性能可靠，可适应常规工业环境下的粉尘、轻微潮湿工况，不会因为外界杂质进入内部导致触点接触不良、膜片卡滞的问题。在实际选型应用中，这款开关适合工作压力范围在低压区间的气路系统，响应速度快，动作行程短，当气路压力达到设定阈值时可在毫秒级完成触点切换，不会出现信号延迟的问题，能满足小型设备对压力检测响应速度的要求。
