工业旋转式编码器结构三维设计

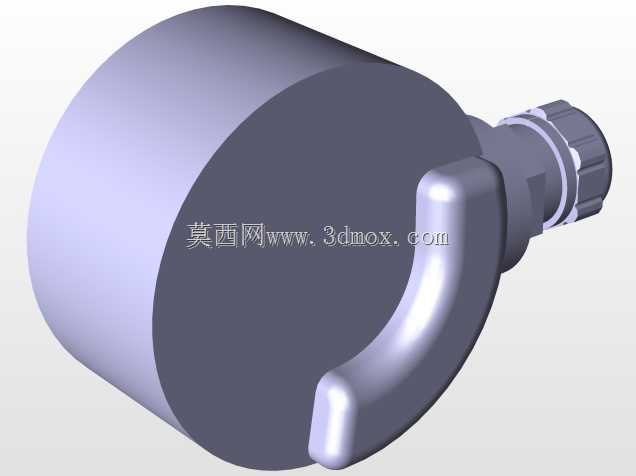

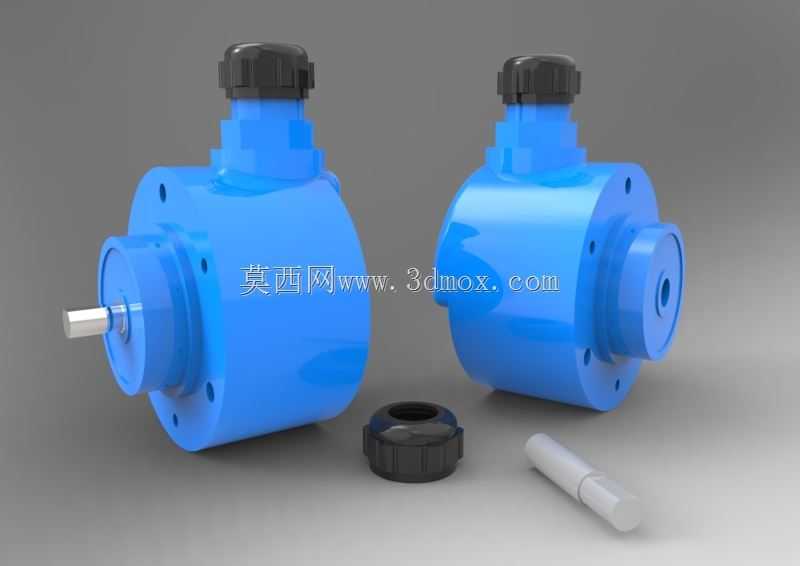

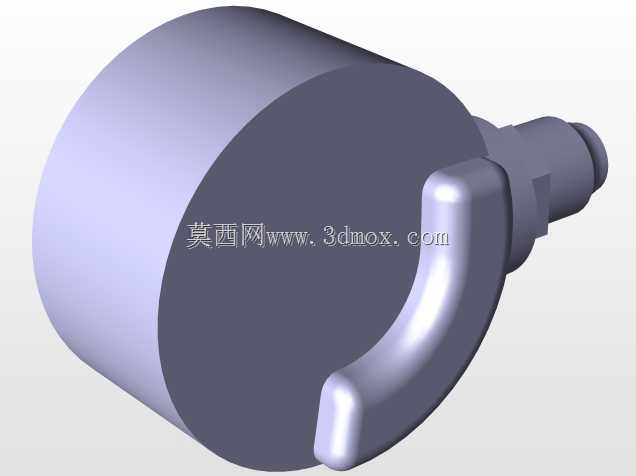

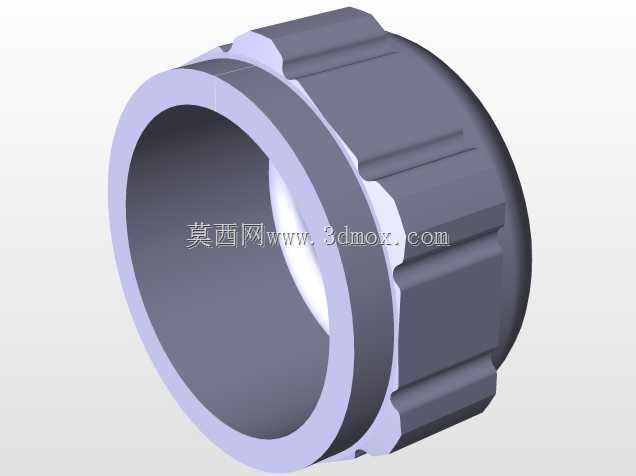

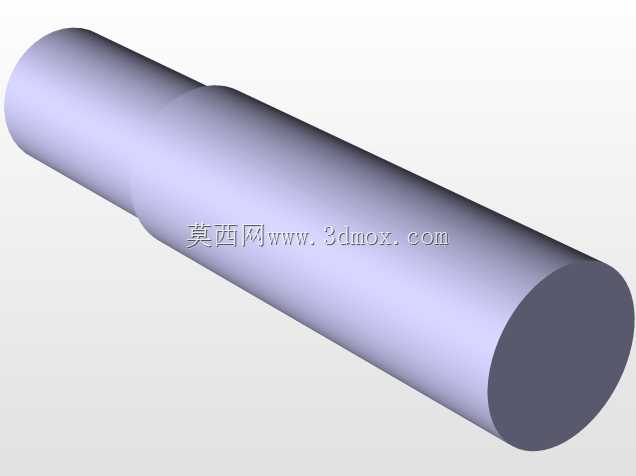

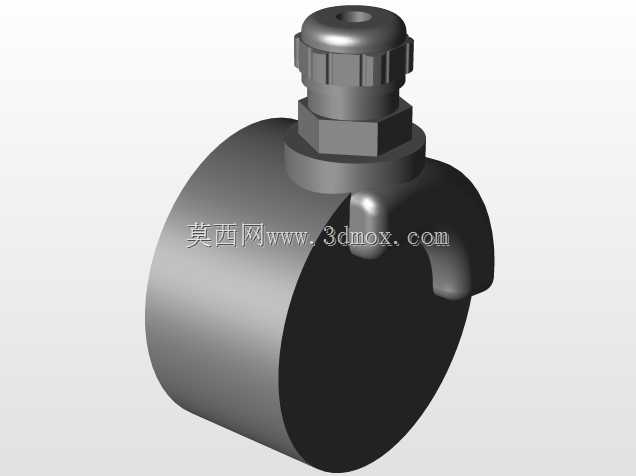

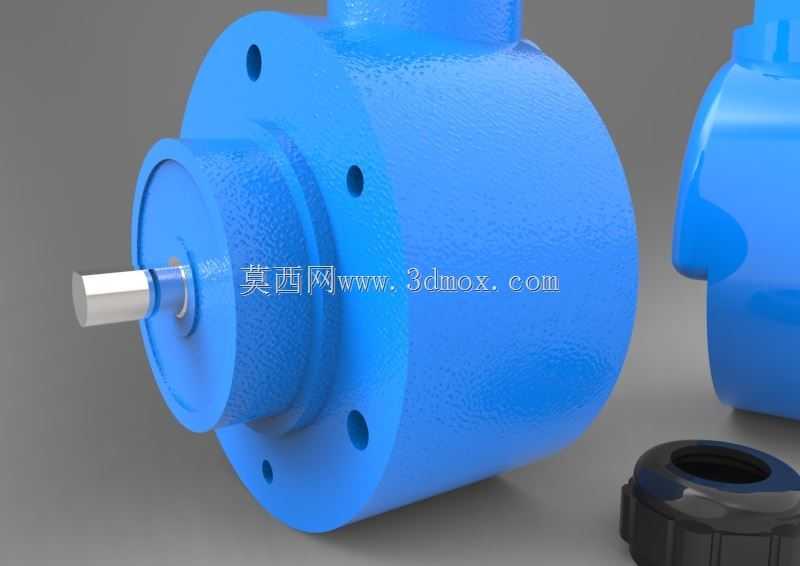

这款旋转编码器的结构设计，核心围绕工业现场的转速、转角位置检测需求展开，在各类自动化生产线、机床进给轴、伺服传动系统、起重设备的行程反馈环节都有广泛适配场景。从实际使用场景出发，设计时首先考虑了工业现场的油污、粉尘干扰问题，外壳采用全密封式的圆柱型结构，顶部预留了防水型线缆接头安装位，配套的旋紧式密封压盖可以压紧线缆外层护套，避免切削液、粉尘从线缆进线位置侵入内部检测元件，适配车间多尘、有切削液飞溅的安装环境。主体安装法兰采用标准圆形止口设计，止口外径与安装孔位的间距参考通用工业传感器的安装规范，可直接适配多数设备端的预留安装位，不需要额外加工转接板，降低现场安装的改造成本；输出轴采用标准圆柱轴伸设计，轴径尺寸匹配常用的柔性联轴器规格，既可以通过联轴器与被测转轴直连，也能根据安装需求搭配同步轮、齿轮实现非接触式的转速采集，安装边界预留了足够的联轴器装配空间，不会出现安装后与周边结构件干涉的问题。设计过程中对内部的码盘安装位做了同轴度限位结构，避免装配后码盘偏心导致的检测脉冲丢失问题，轴系位置预留了轴承安装槽，选用标准深沟球轴承支撑输出轴，既保证轴转动的顺滑度，也能承受一定的径向负载，适配现场转轴存在小幅径向跳动的使用工况。外壳的棱角位置全部做了圆角过渡处理，避免装配时锐边划伤操作人员，同时也能减少应力集中，提升外壳的抗冲击能力，在设备存在小幅振动的工况下也能保持结构稳定。顶部的接线端采用独立的腔体设计，与内部码盘腔通过密封隔板分隔，现场接线时不需要打开内部检测元件的腔体，避免接线过程中粉尘、杂物落入码盘区域影响检测精度，接线腔内部预留了接线端子的安装位，可直接固定线缆端子，避免线缆拉扯导致的接线松脱。从结构细节来看，输出轴的轴伸长度做了合理控制，既保证联轴器的锁紧螺丝有足够的锁紧接触面，也不会因为轴伸过长导致轴端跳动量超标，配套的轴保护帽可以在设备存储、运输过程中保护轴伸不受磕碰，避免轴变形影响装配精度。整体结构的壁厚根据不同位置的受力情况做了差异化设计，安装法兰位置壁厚适当加厚，承受安装锁紧力时不会出现变形，外壳主体位置在保证结构强度的前提下控制壁厚，降低整体重量，安装时不需要额外设计重型支撑结构。
