燃油箱用浮子式液位检测装置结构设计

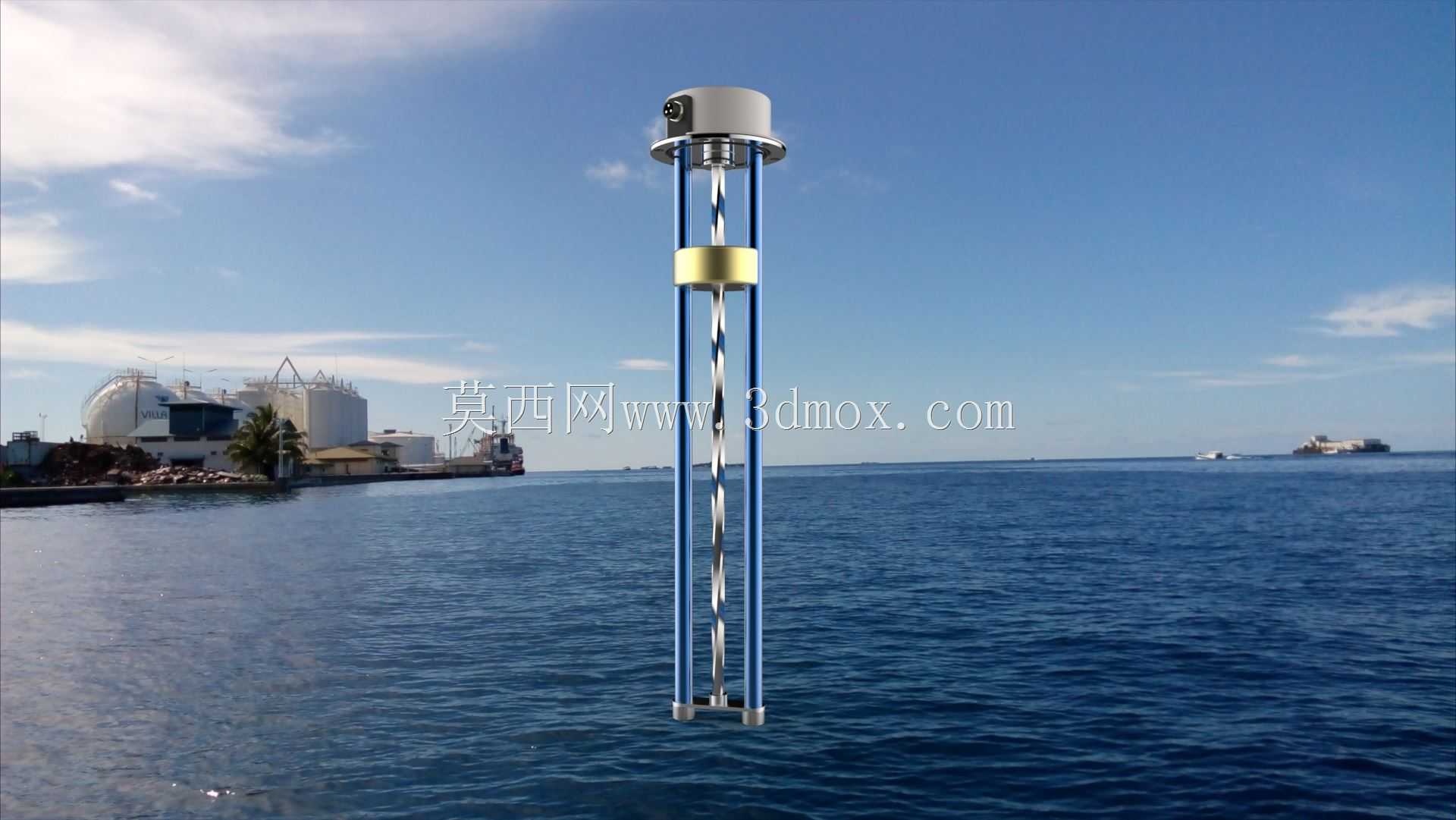

在移动动力设备的燃油供给系统中，液位检测的可靠性直接关系到设备续航判断与运行安全，这款浮子式液位检测装置，正是针对燃油箱这类密闭储液容器的液位连续监测需求开发的结构方案。不同于常见的磁翻板、压力式液位检测结构，该装置采用纯机械传动结合电位计输出的方案，整体结构沿垂直安装方向布置，核心检测单元依靠套在双导杆上的环形浮子实现液位跟随，浮子中心与扭转曲轴的配合段做了耐磨衬套设计，避免长期上下滑动过程中出现卡滞或磨损过量导致的检测偏差。

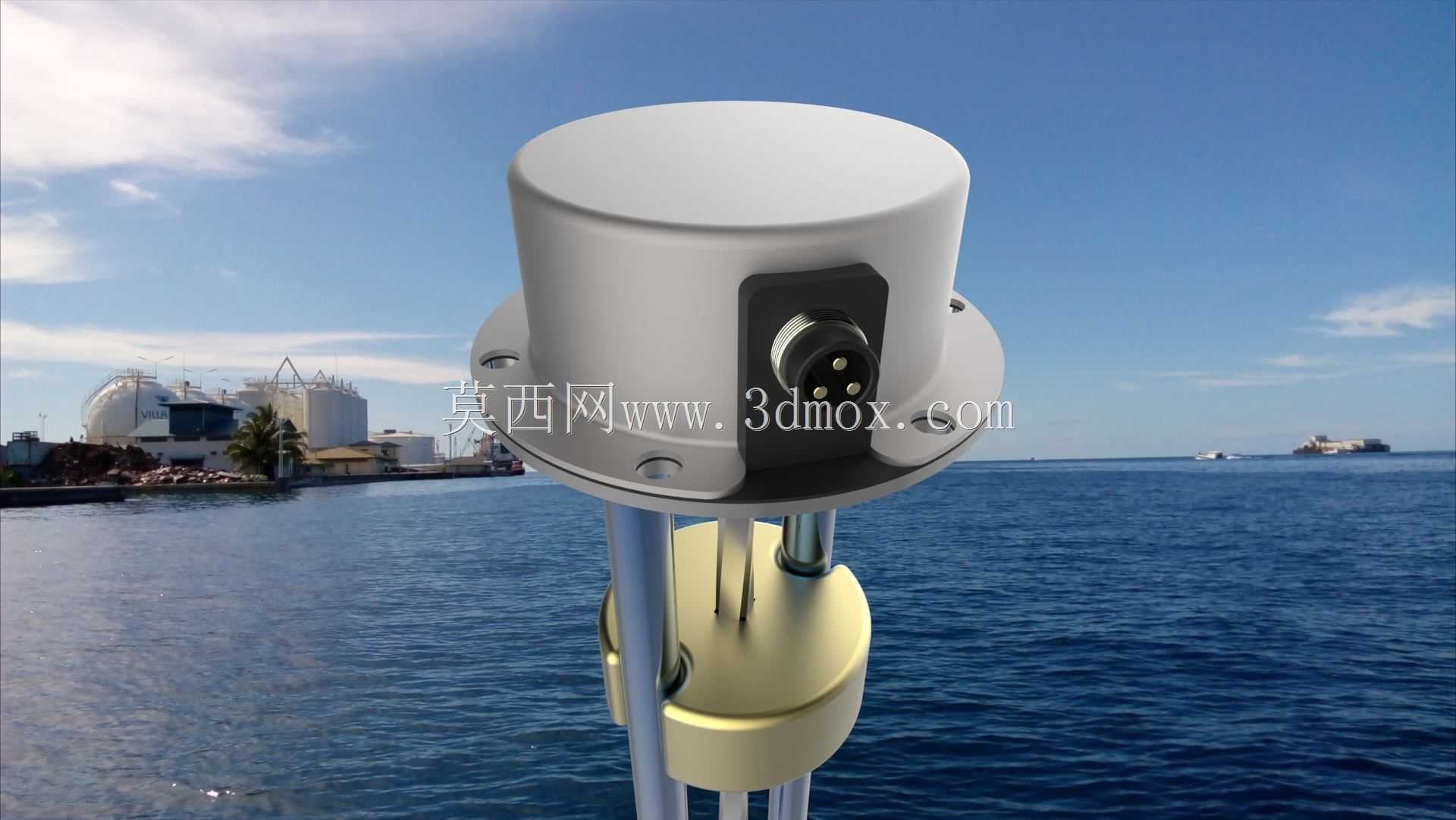

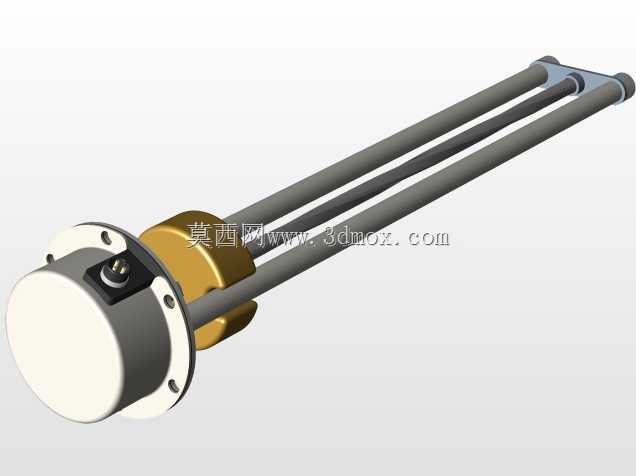

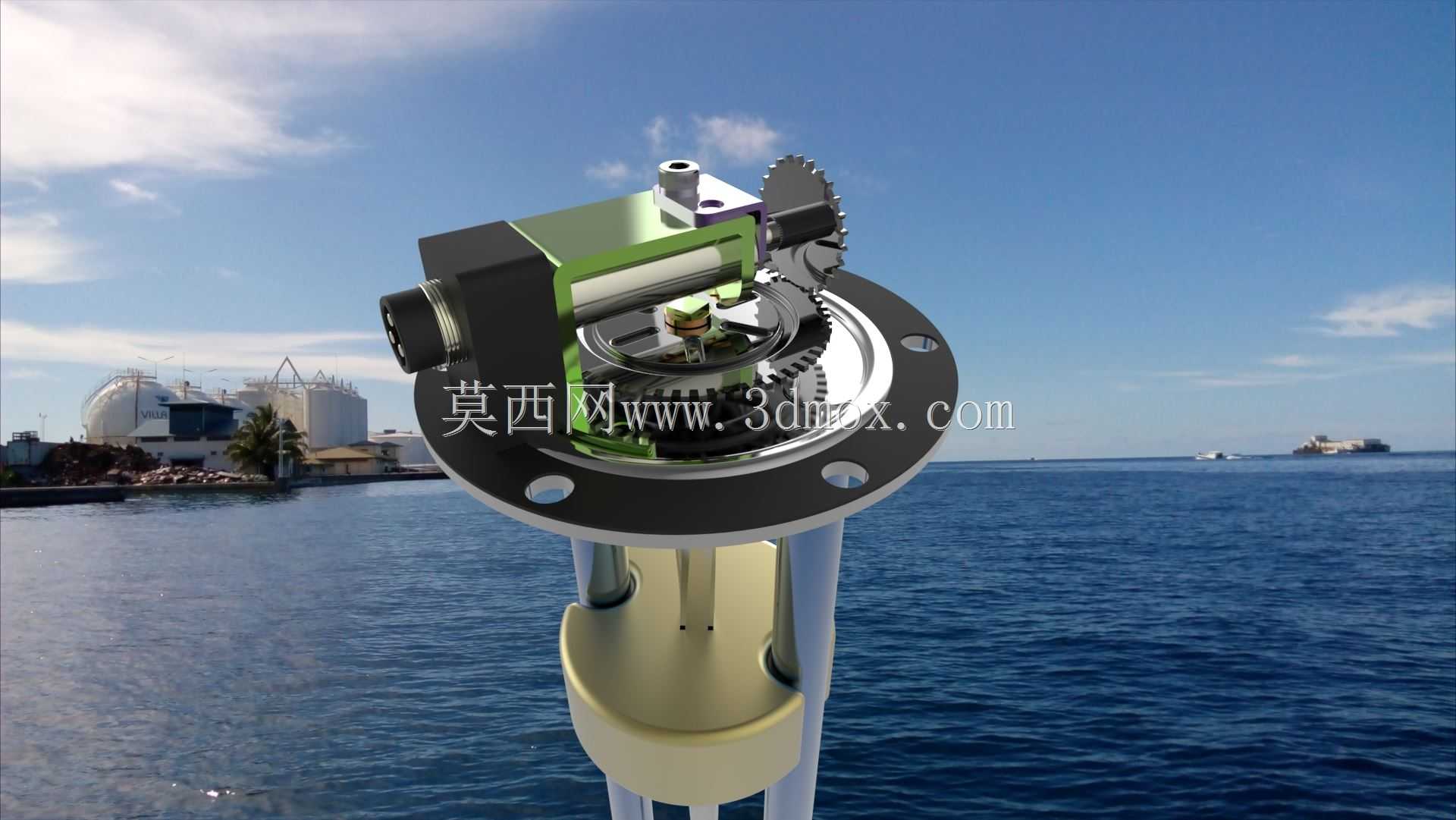

从结构设计逻辑来看，装置顶部的安装端盖做了密封法兰结构，可直接适配燃油箱顶部的标准安装开孔，安装时仅需将整体杆体垂直插入油箱内部，通过端盖的螺栓孔完成固定即可，无需在油箱侧壁额外开孔，大幅降低了燃油泄漏的风险，整体杆体长度可根据油箱的实际深度做适配调整，适配不同容积的燃油箱安装边界要求。浮子随油面升降的过程中，会带动扭转曲轴产生对应角度的旋转，曲轴顶端的小齿轮与多圈电位计输入端的从动齿轮啮合，将浮子的直线位移转化为电位计的旋转角度变化，最终输出对应液位高度的电信号，整套传动结构的齿轮啮合间隙控制在0.1mm以内，避免车辆行驶过程中油面波动带来的信号跳变问题。

实际应用场景中，这类结构不仅可用于柴油、汽油动力设备的燃油箱液位检测，也可适配其他无强腐蚀性液体的密闭储液容器，比如小型船舶的日用油箱、工程机械设备的液压油箱、移动式发电机组的储油箱等场景。导杆采用不锈钢材质制作，浮子选用耐油发泡材料，整体结构无复杂电子元件浸泡在油液中，长期浸泡在燃油环境下不会出现材料溶胀、电路腐蚀等问题，相比投入式液位传感器的使用寿命更长，抗振动性能也更优，能够适应工程机械、船舶设备运行过程中的持续振动工况。在建模过程中，对浮子与导杆的配合间隙、齿轮传动的传动比、扭转曲轴的行程范围都做了参数化处理，设计人员可根据实际油箱的液位量程调整对应参数，快速衍生出适配不同安装深度、不同量程的系列化产品结构，整套模型的装配关系完整，可直接用于结构验证、样机试制的参考，也可作为教学案例讲解机械位移转换、液位检测的基础结构原理。
