带安装防护支架的工业驱动马达结构

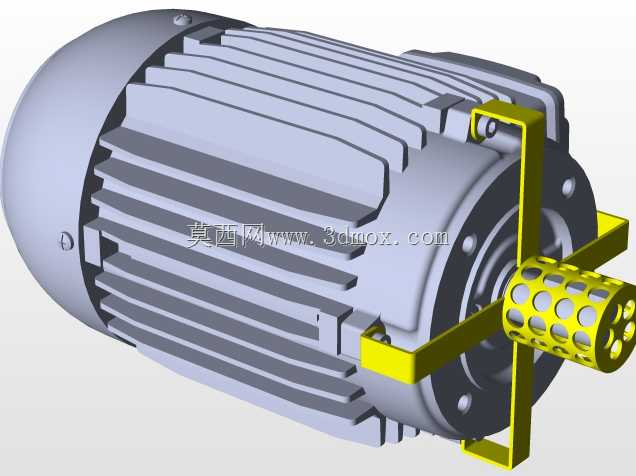

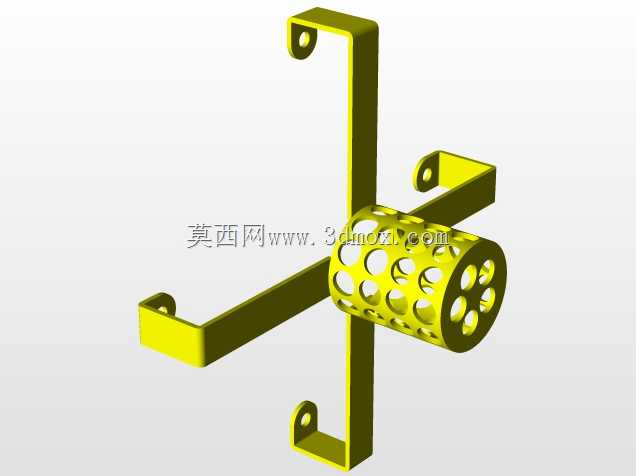

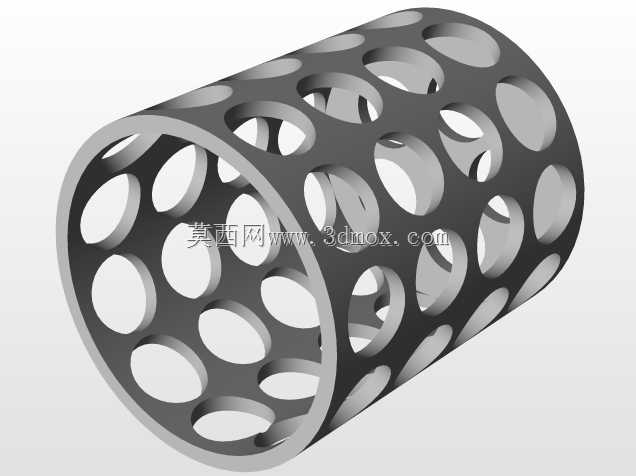

这款带前端防护支架的工业驱动马达，在常规异步电机的主体结构基础上，针对输出端的防护需求做了适配性结构优化，日常可配套在输送线、小型自动化专机、食品加工设备等需要稳定动力输出的场景中使用。从结构设计来看，主体机壳采用轴向散热筋布局，筋条的高度、间距经过散热效率校核，能保证设备在连续额定负载运行时，绕组产生的热量可以通过筋条与空气的对流快速散出，避免温升过高影响绝缘寿命。前端的黄色防护支架采用弯折钣金结构，通过两个安装点位固定在电机前端盖的对应螺孔上，不需要额外改动电机原有端盖的安装尺寸，支架延伸到输出轴外侧的部分刚好罩住轴端连接区域，既可以避免设备运行过程中异物卷入输出轴的连接部位，也能防止运维人员误触转动部件造成安全隐患，支架上的镂空结构不会遮挡输出轴的连接操作，拆装联轴器或者带轮时不需要完全拆除整个支架，只需要松开对应紧固件就能留出操作空间。输出轴端配套的多孔防护罩，采用圆周均匀布孔的筒状结构，套在轴伸端外侧，孔位的排布兼顾了通风散热和防护等级要求，不会因为加装防护结构影响轴端的空气流通，同时能阻挡大尺寸杂物进入轴封位置，保护轴封的密封唇口不受异物磨损，延长密封件的更换周期。从安装边界来看，这款马达的底脚安装尺寸符合通用工业电机的安装规范，中心高、底脚孔距、轴伸直径、键槽尺寸都和同功率等级的标准电机保持一致，原有设备做替换升级时不需要重新加工安装位，直接对位锁紧固定螺栓就能完成装配，前端加装的防护支架整体外伸尺寸控制在合理范围内，不会和设备上邻近的其他部件产生运动干涉，在做整机布局设计时，只需要在电机输出端预留出支架的安装空间即可，不需要额外调整其他部件的安装位置。设计过程中针对防护支架的受力做了简化校核，支架采用的钣金厚度可以承受日常运维过程中的意外碰撞，不会因为轻微磕碰就出现变形移位，同时支架的表面做了醒目的着色处理，和电机主体的灰色形成明显色差，方便运维人员快速识别设备的危险转动区域，在做设备安全巡检时能直观检查防护结构是否完好。这款马达的结构设计没有改动电机本身的电磁性能部分，所有附加结构都属于外接适配部件，既保留了标准电机的通用互换性，又针对实际使用场景中的防护痛点做了优化，适合在有外露转动部件防护要求的设备上配套使用，不需要用户额外自行设计加工防护结构，能减少设备设计阶段的非标件设计工作量，缩短整机的开发周期。
