零件清洁用弧形罩旋转支撑装置

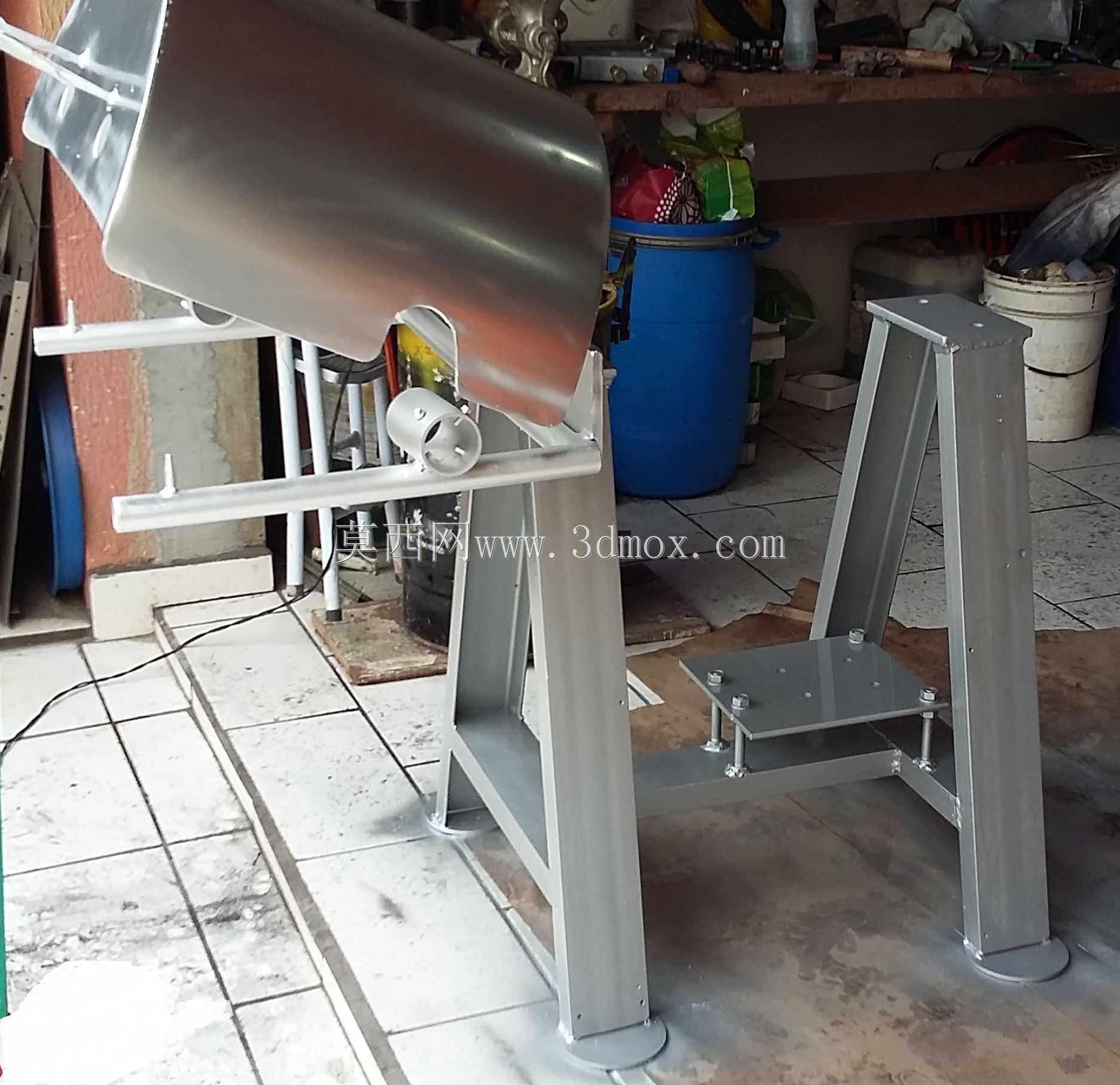

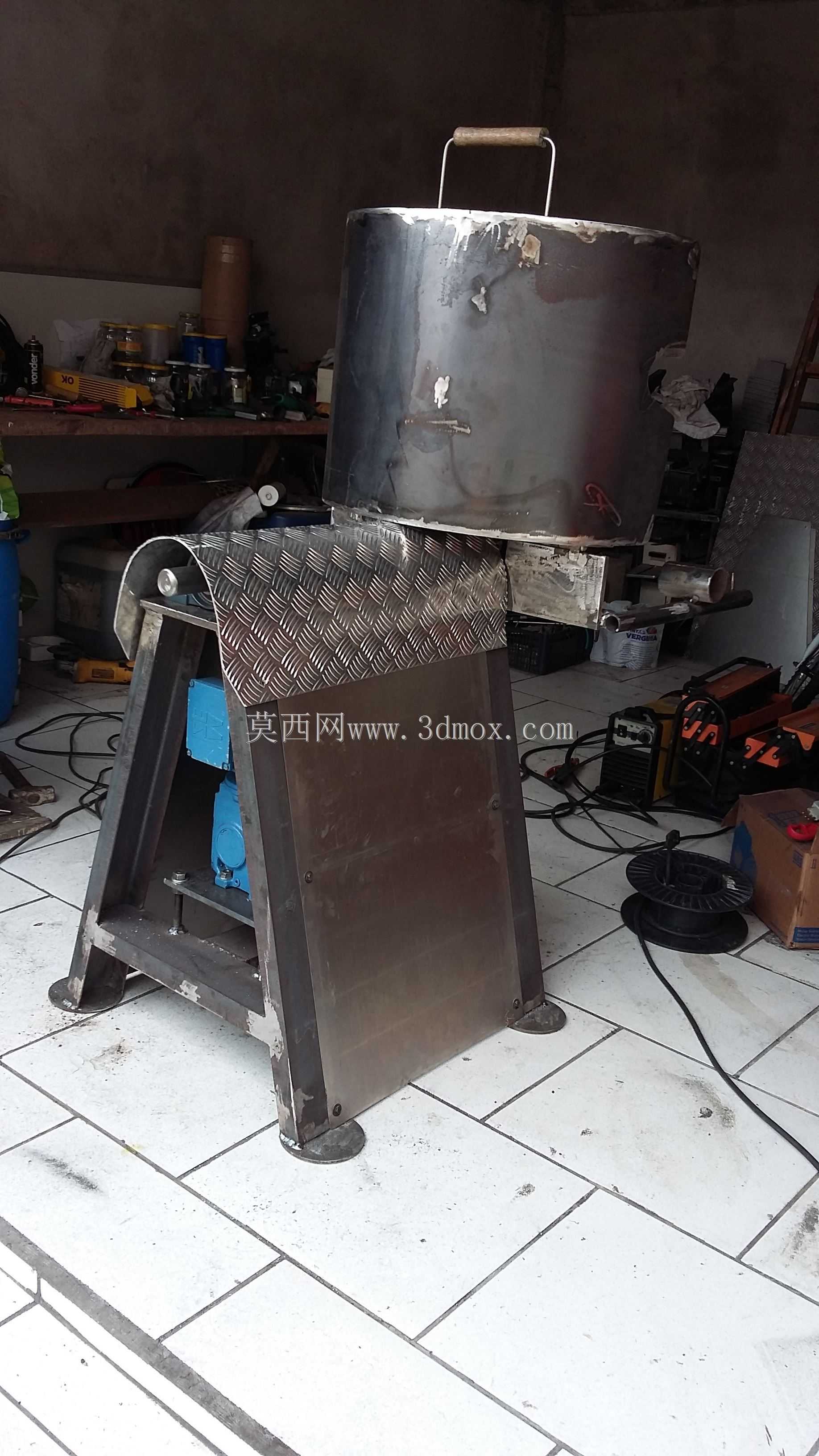

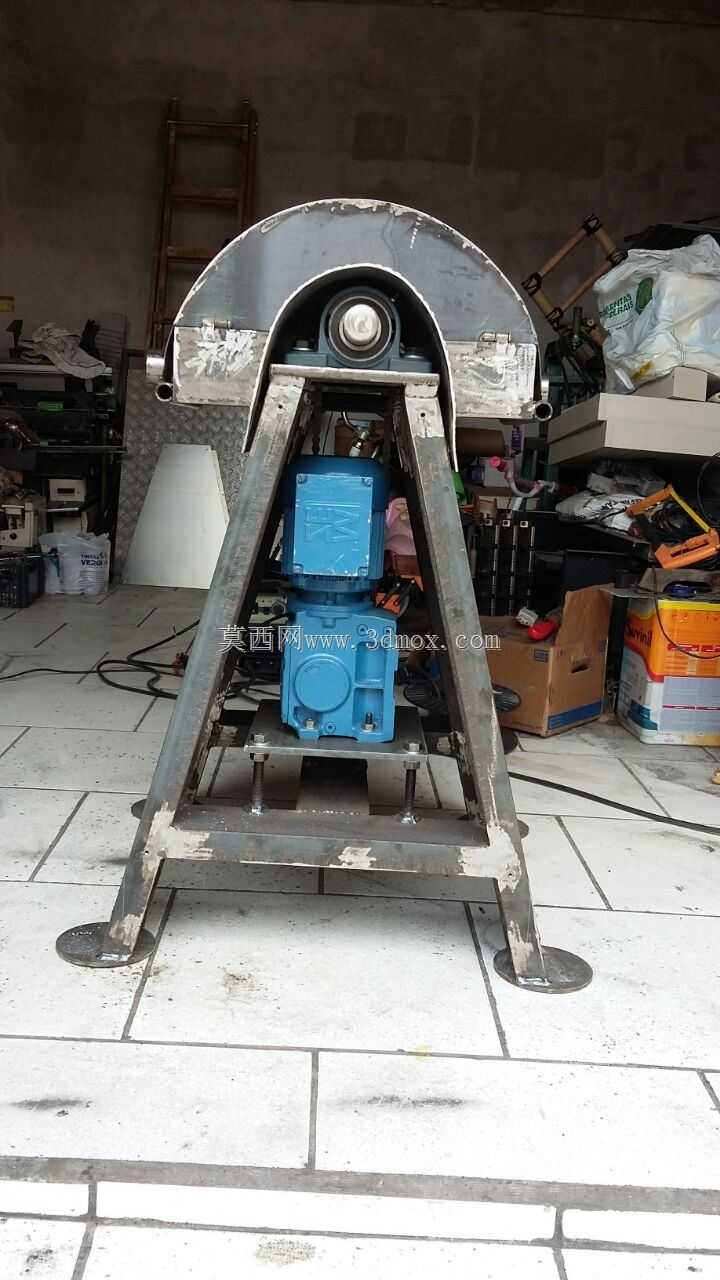

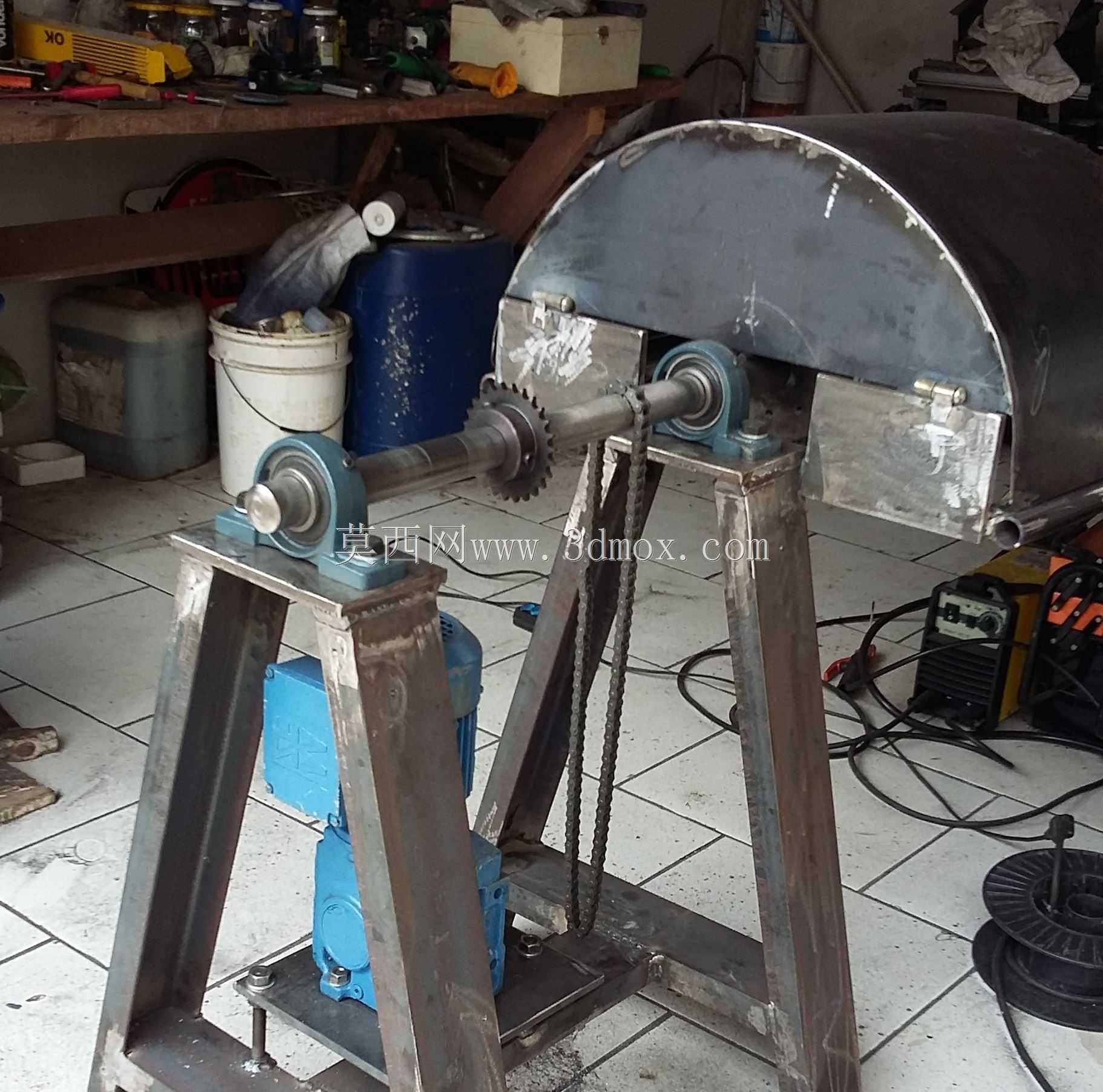

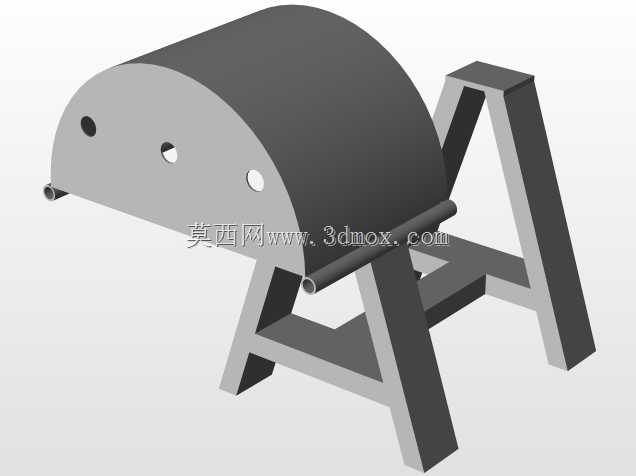

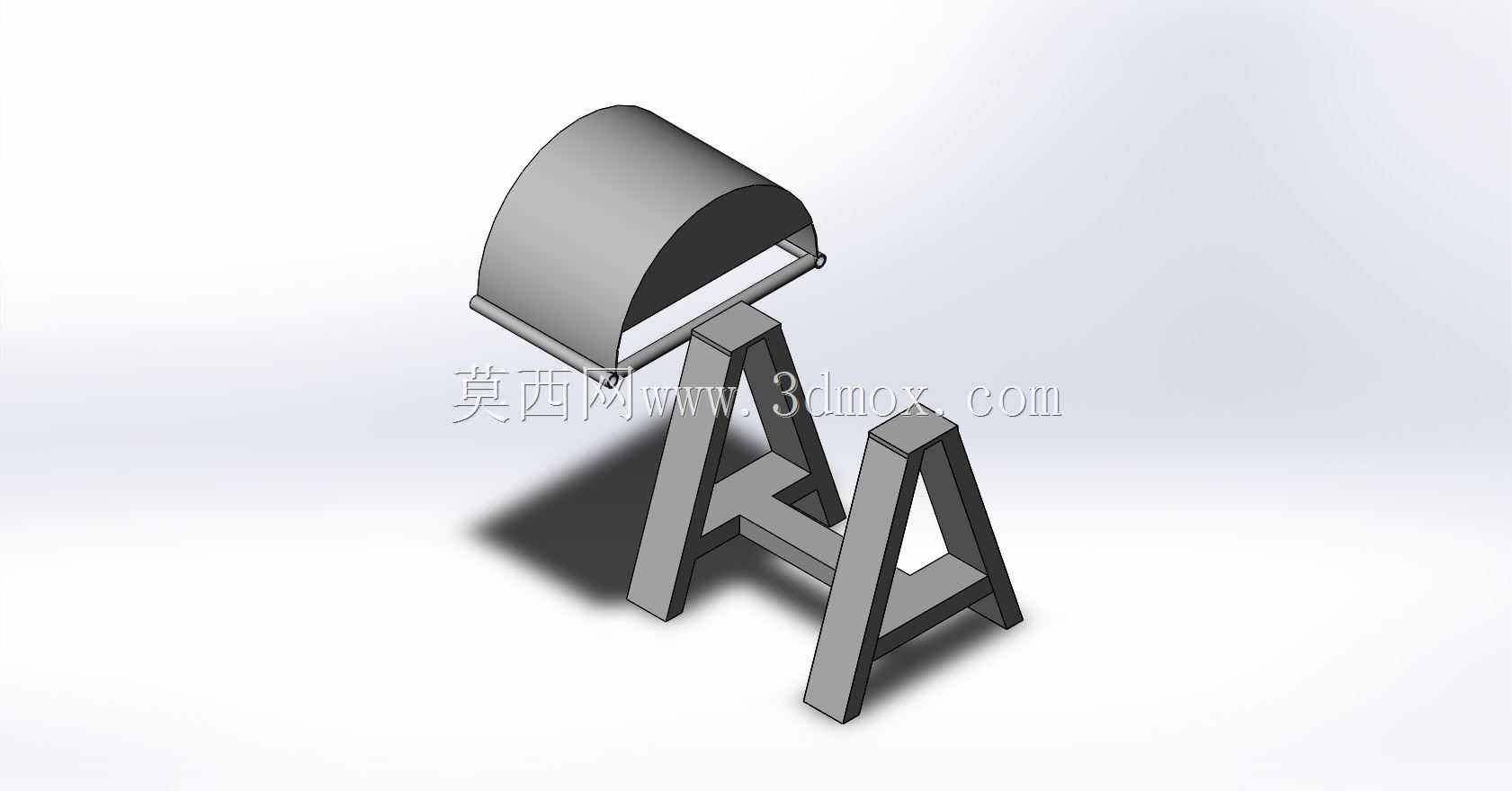

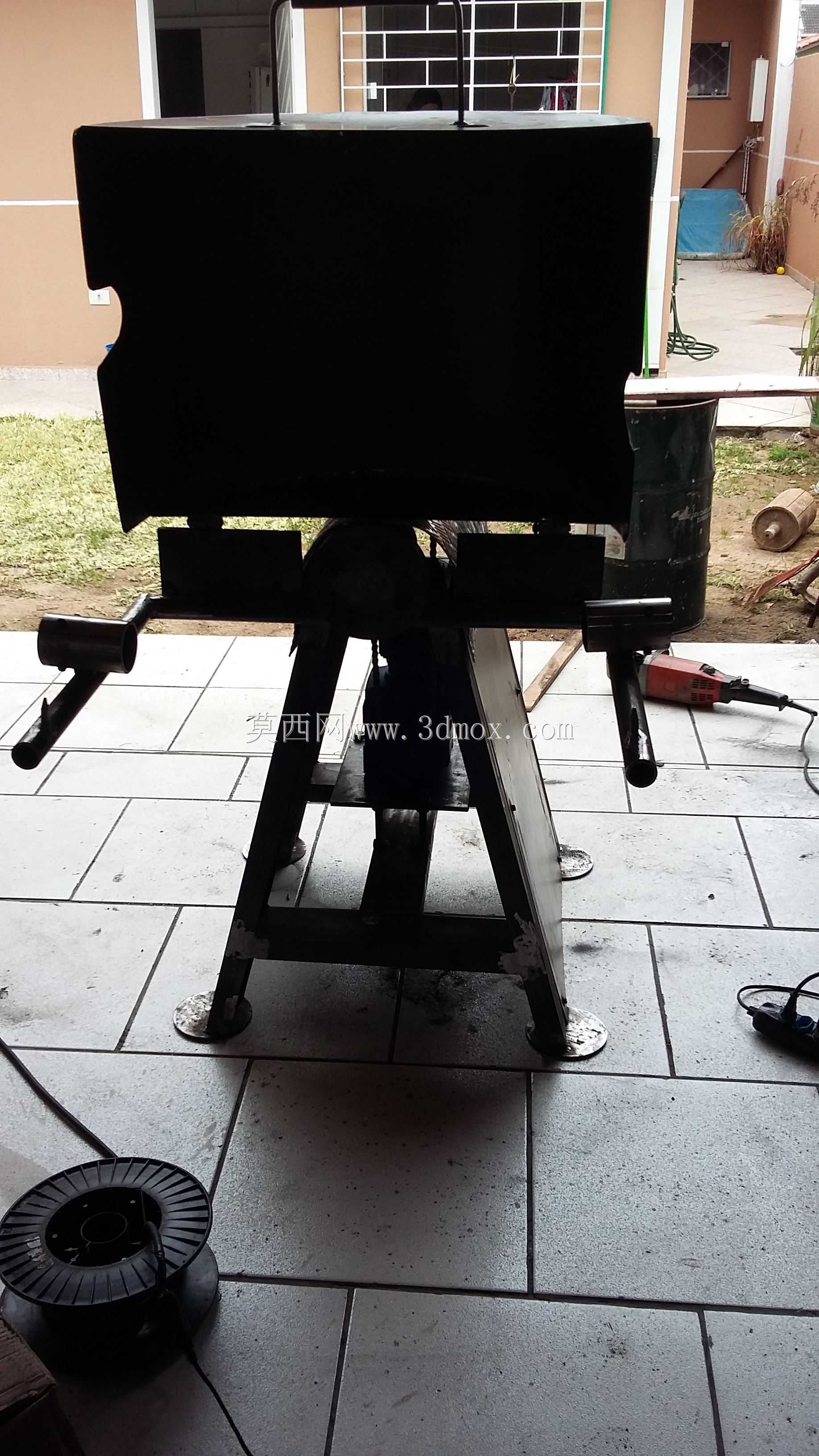

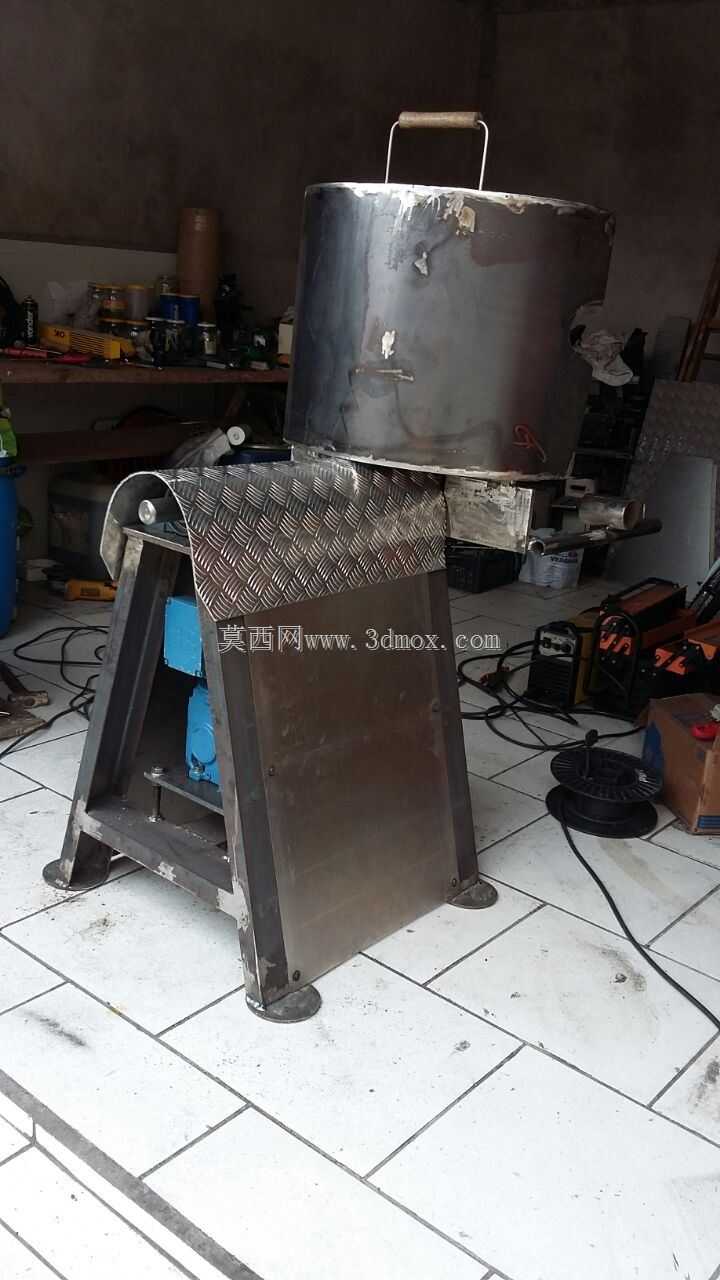

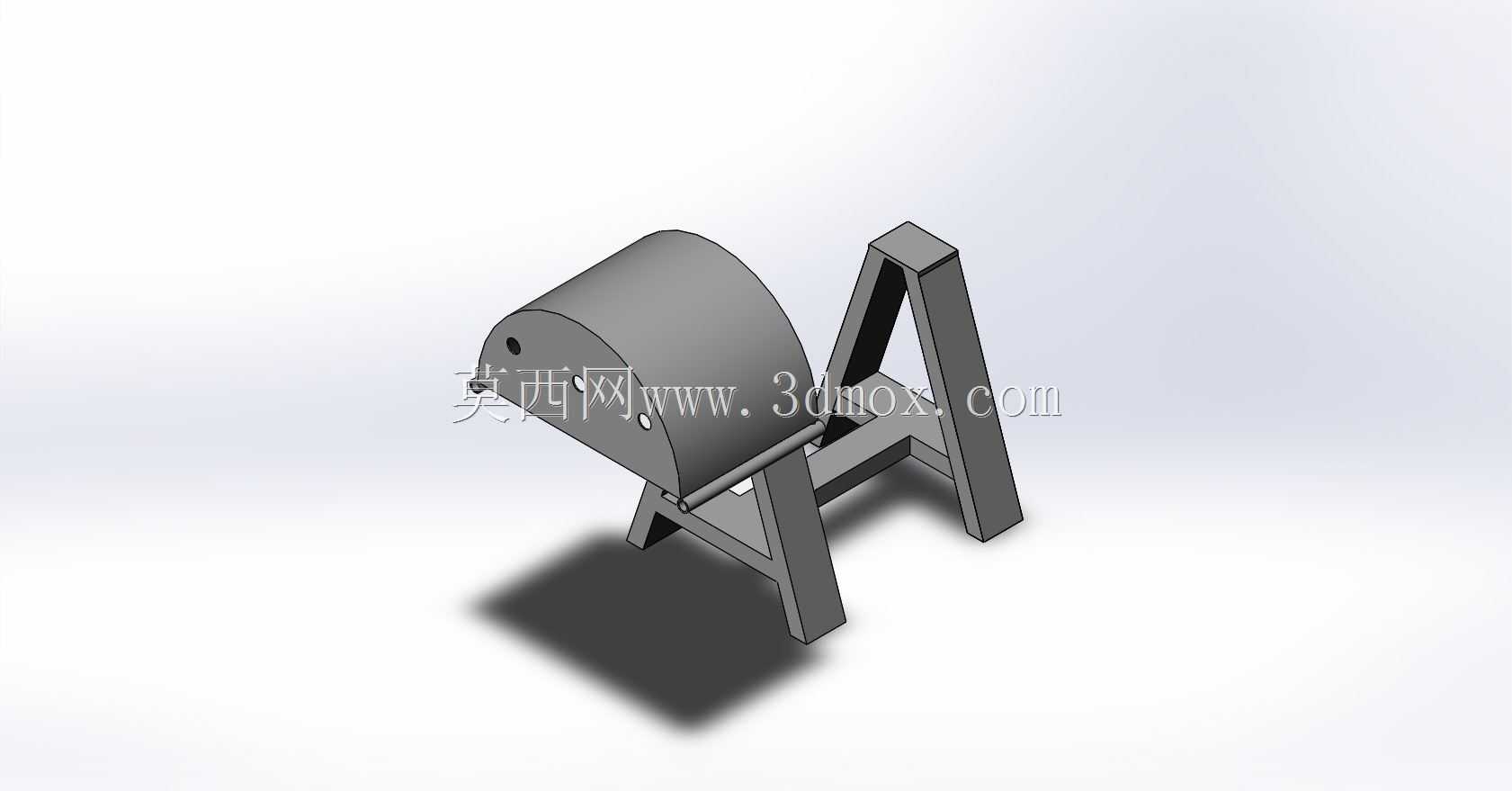

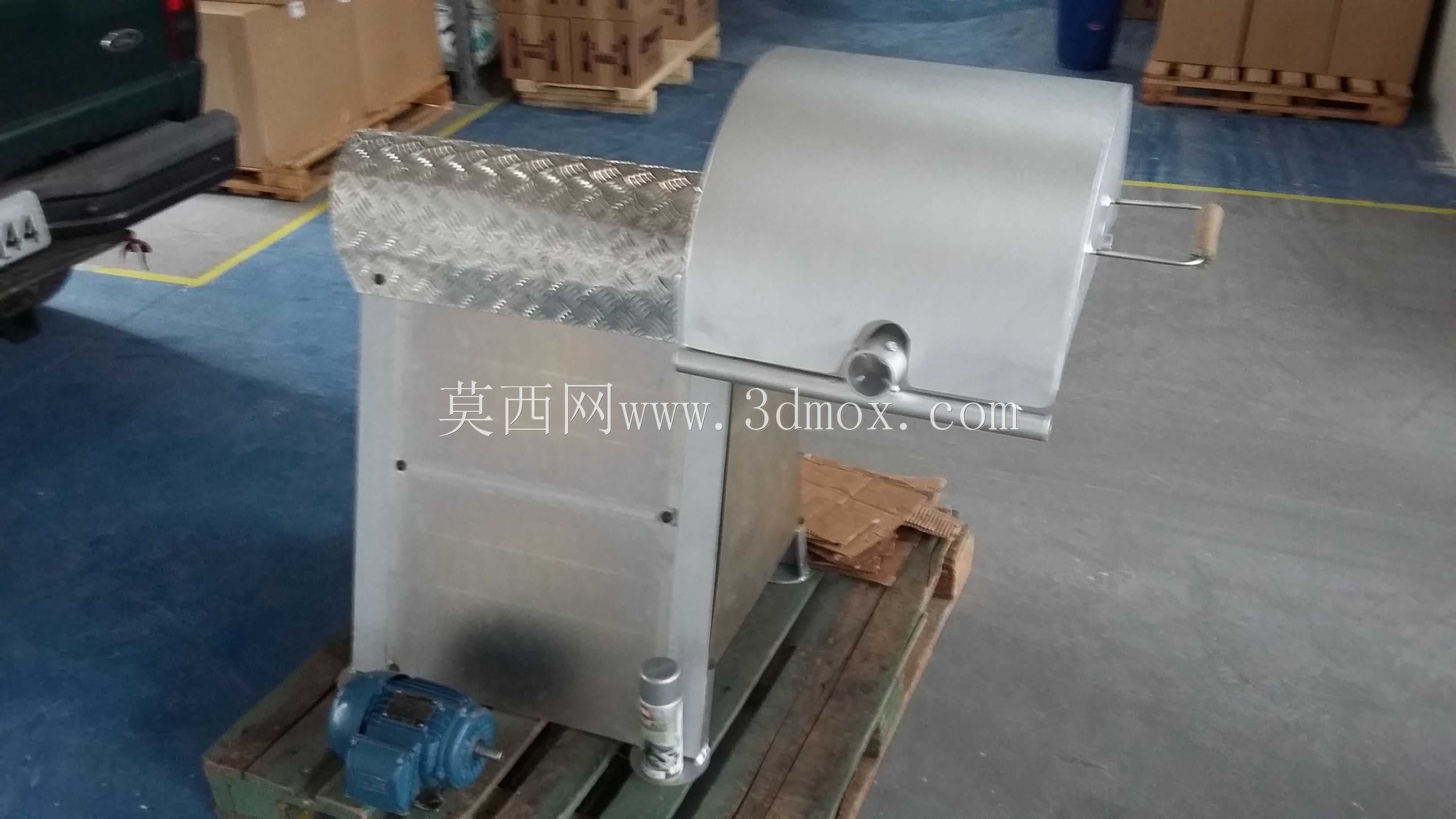

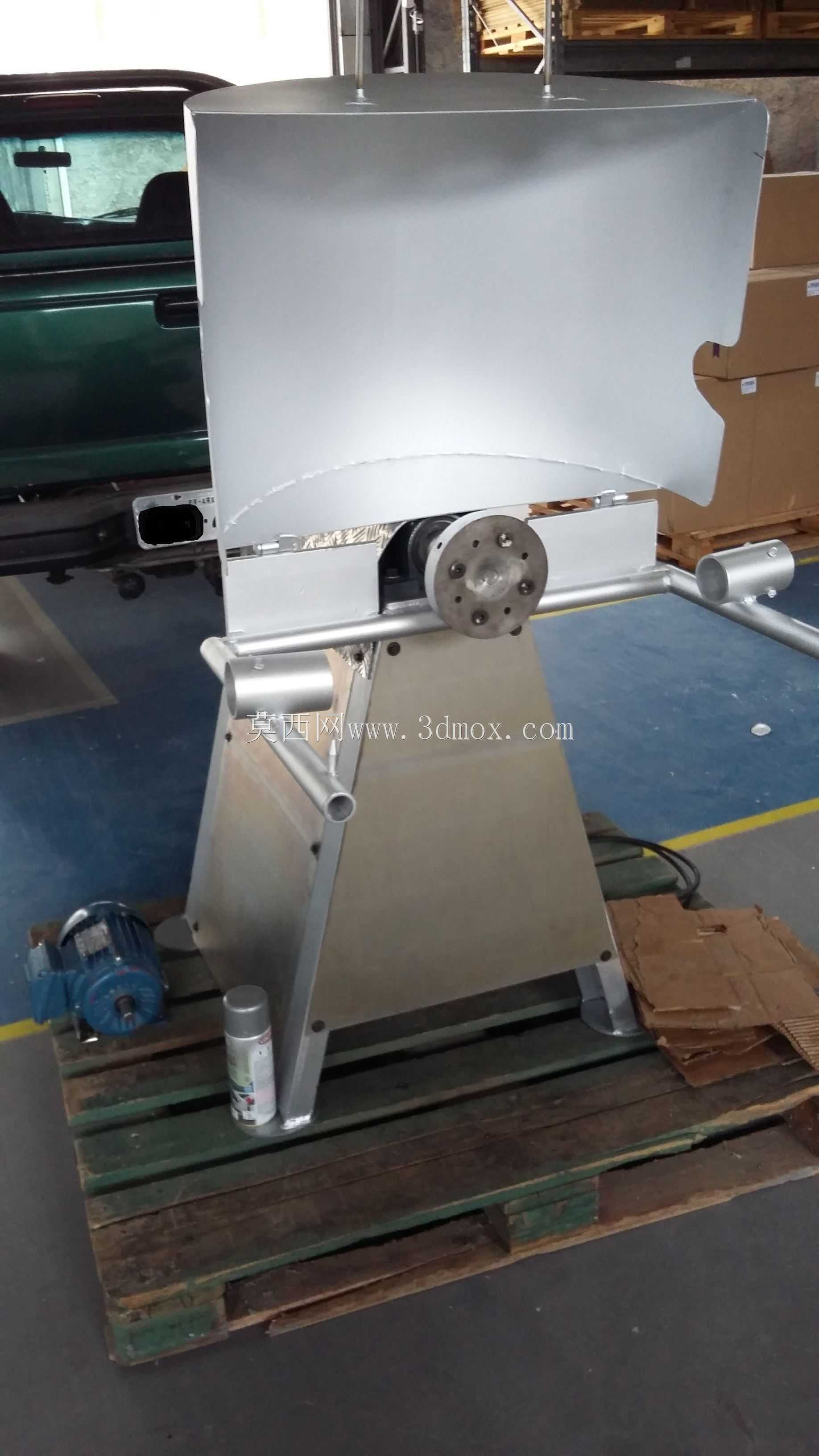

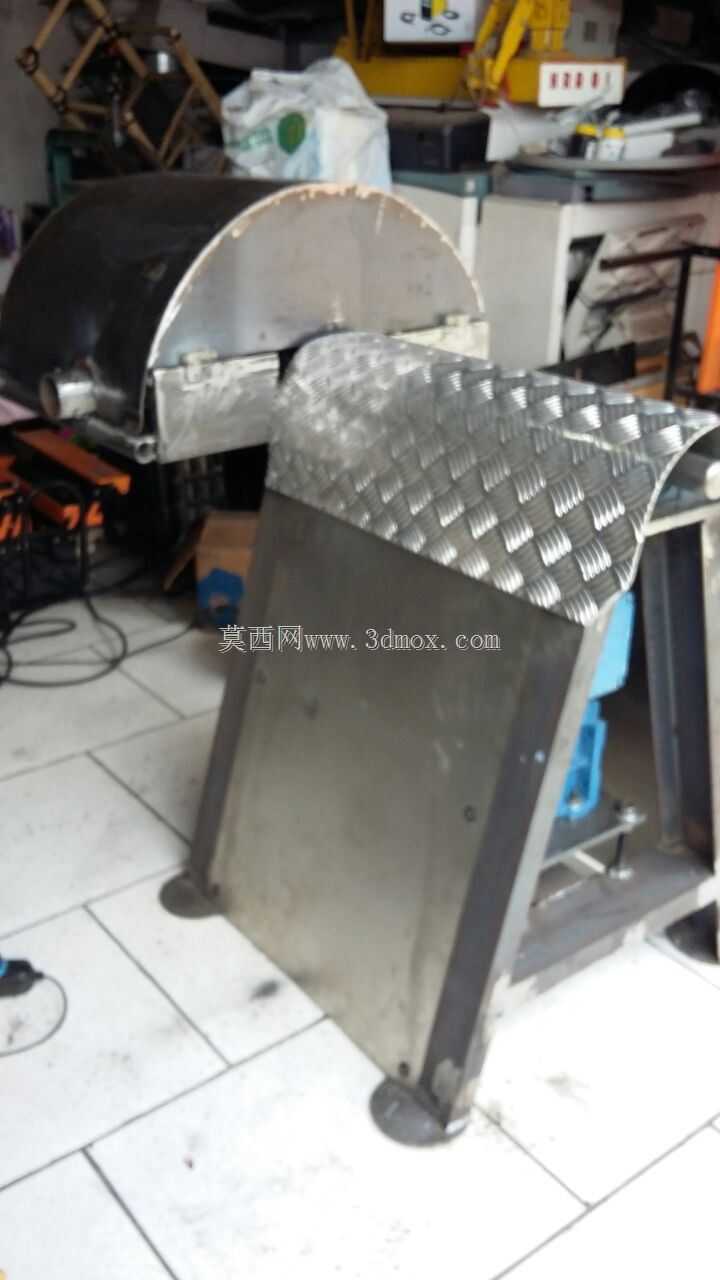

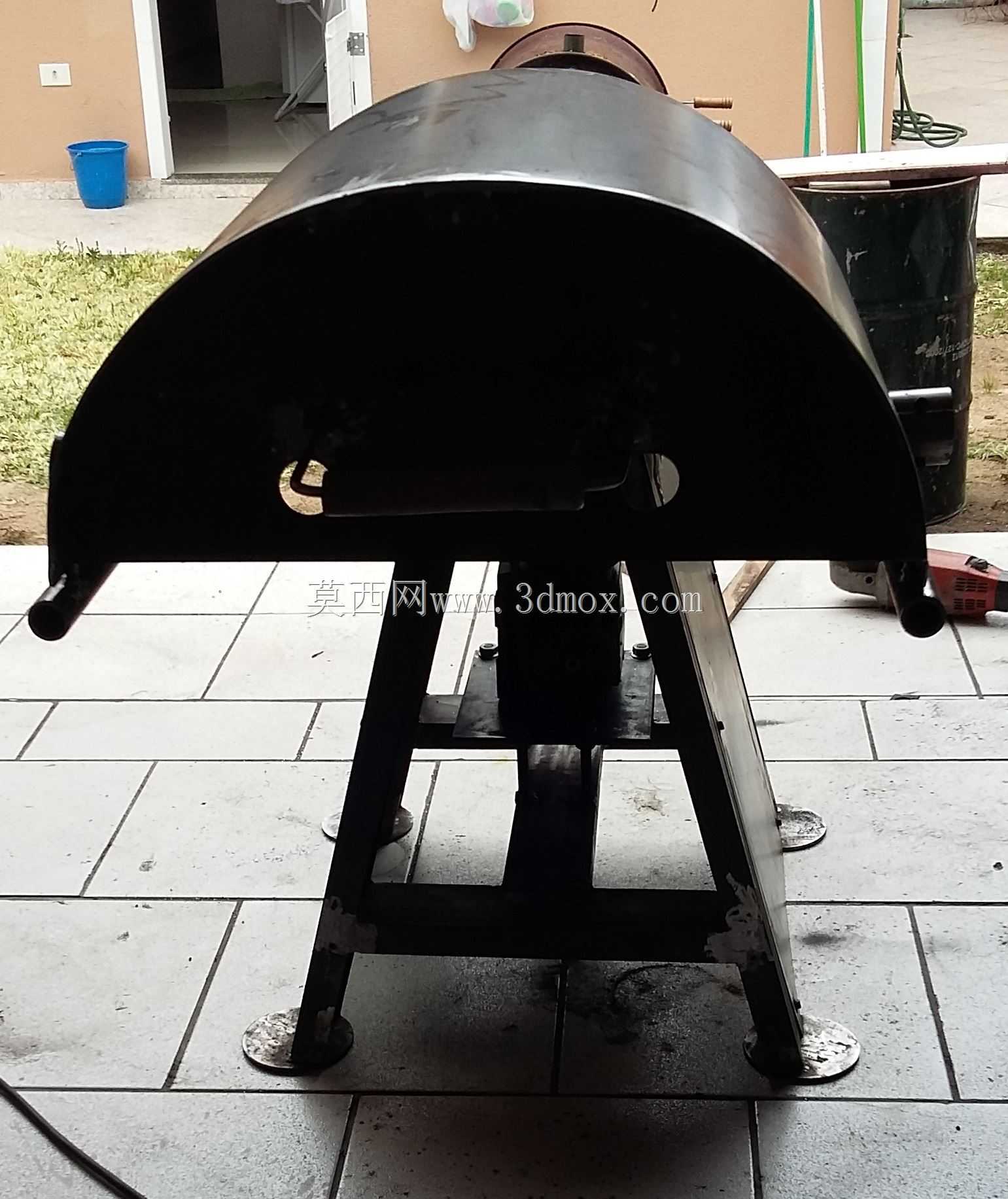

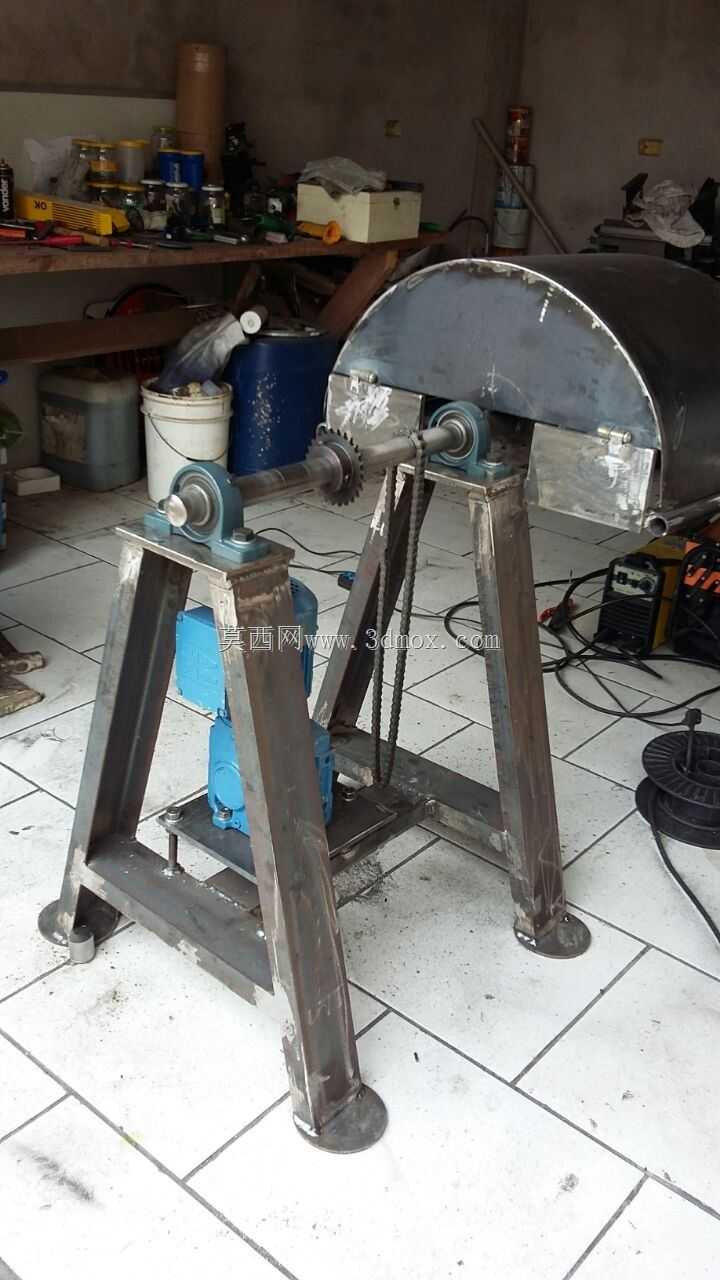

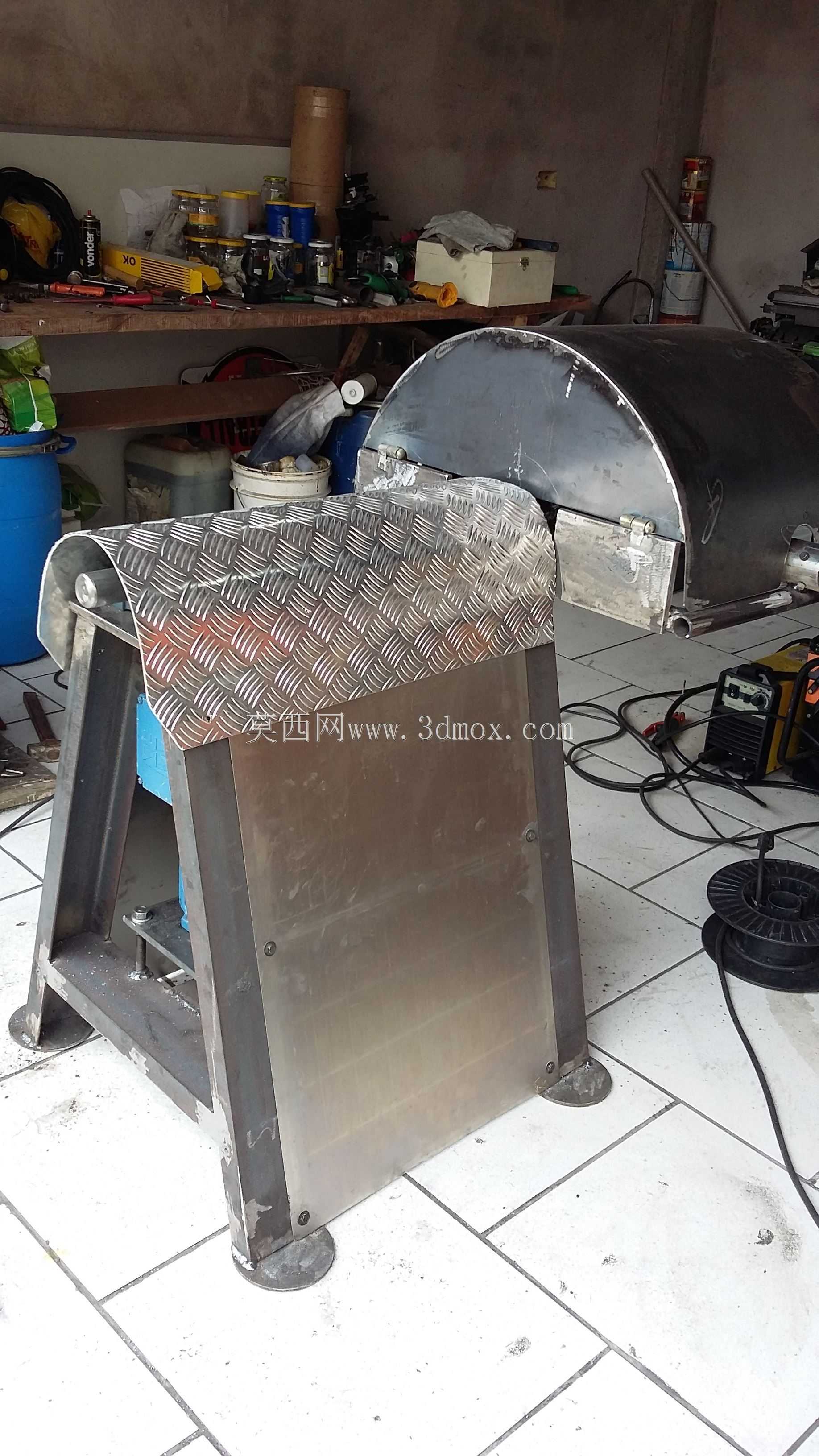

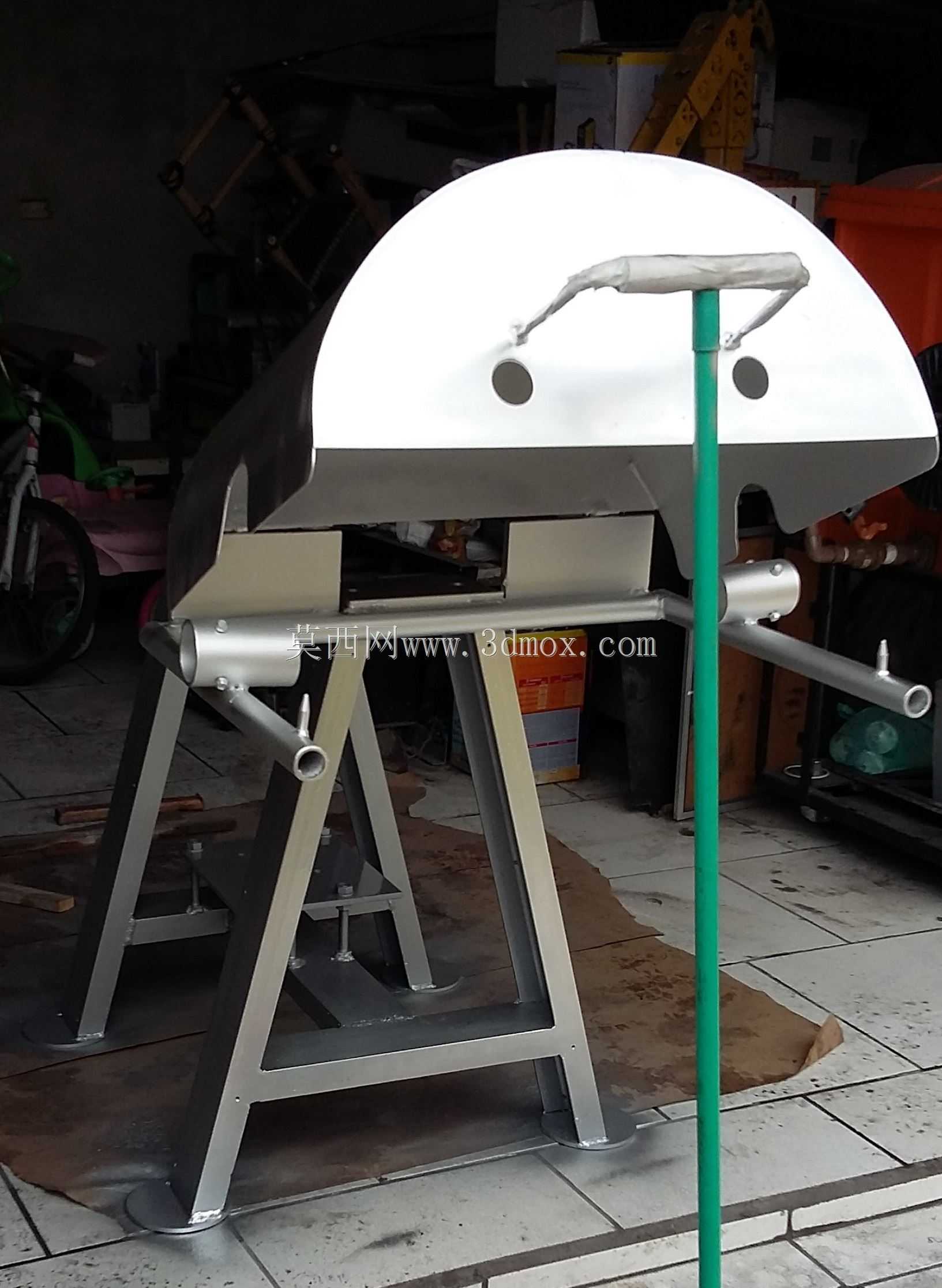

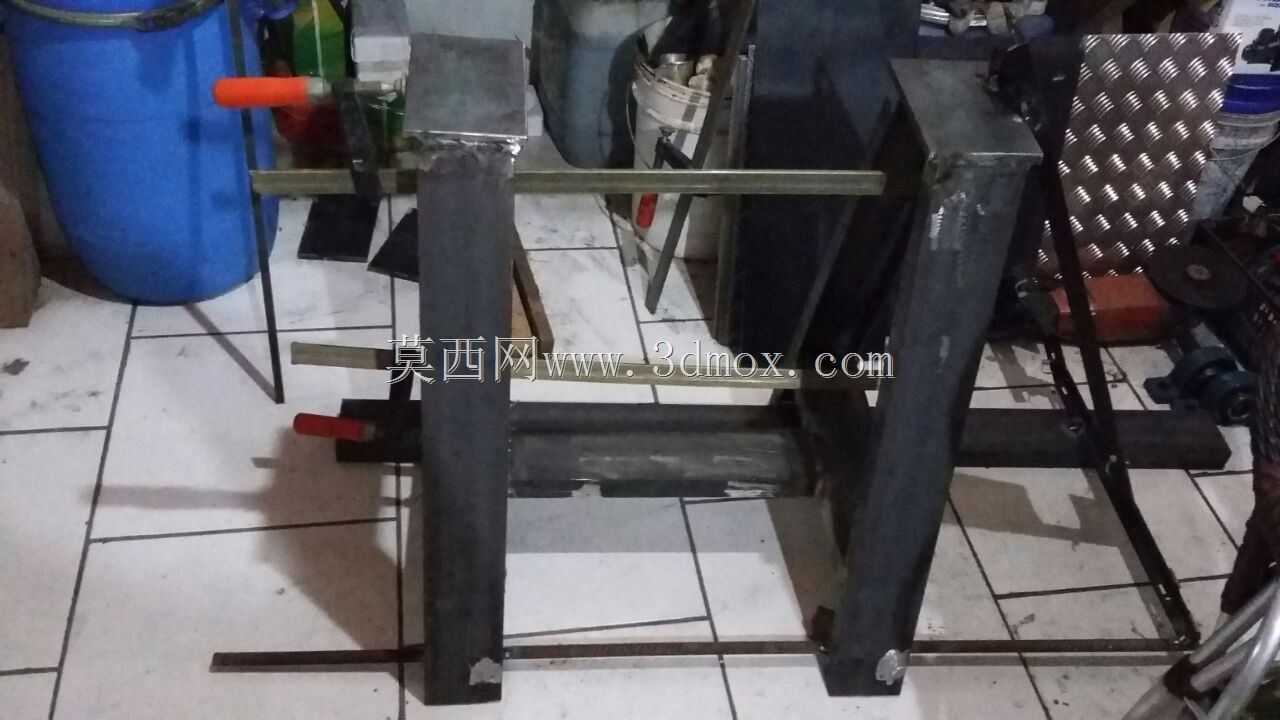

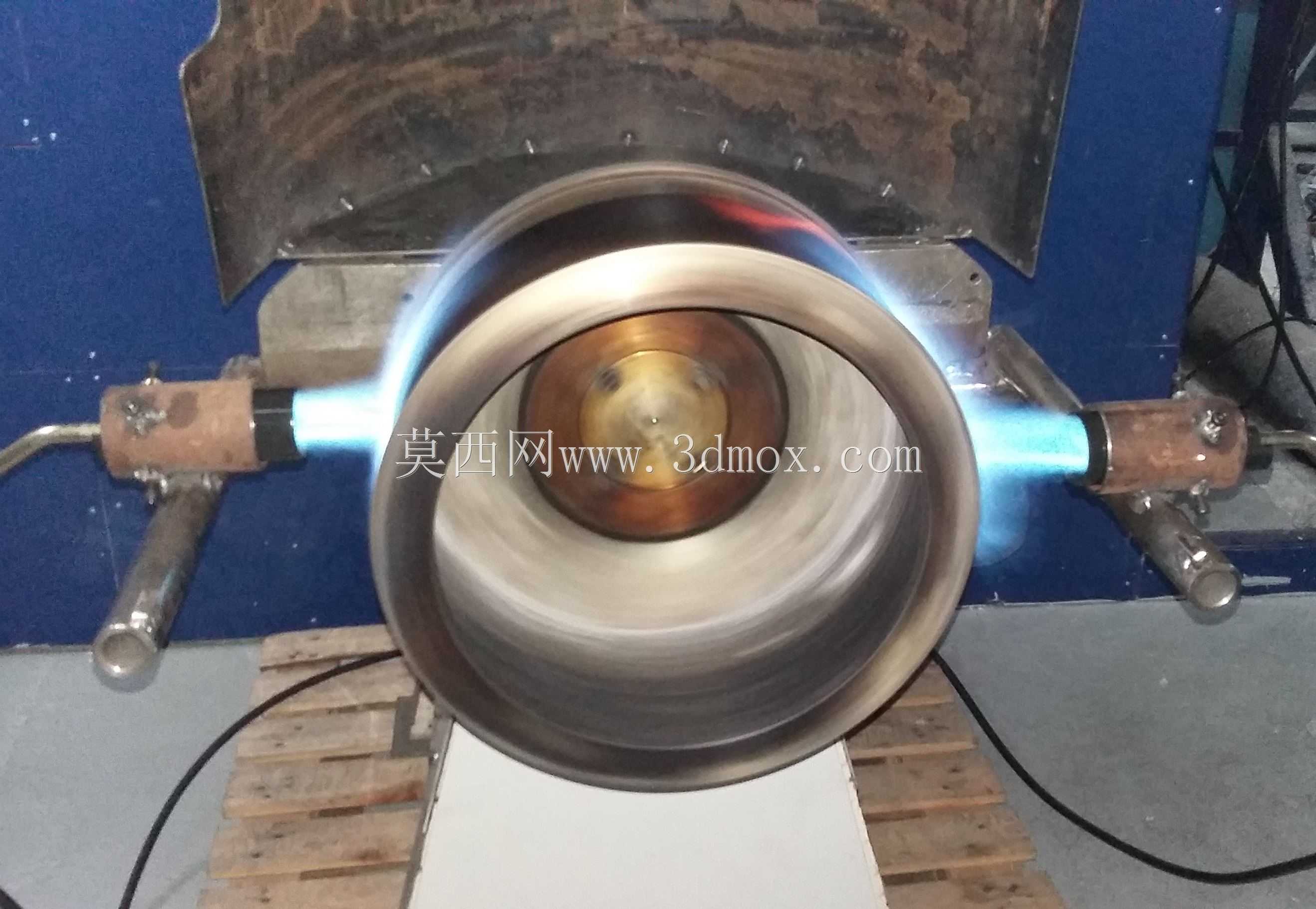

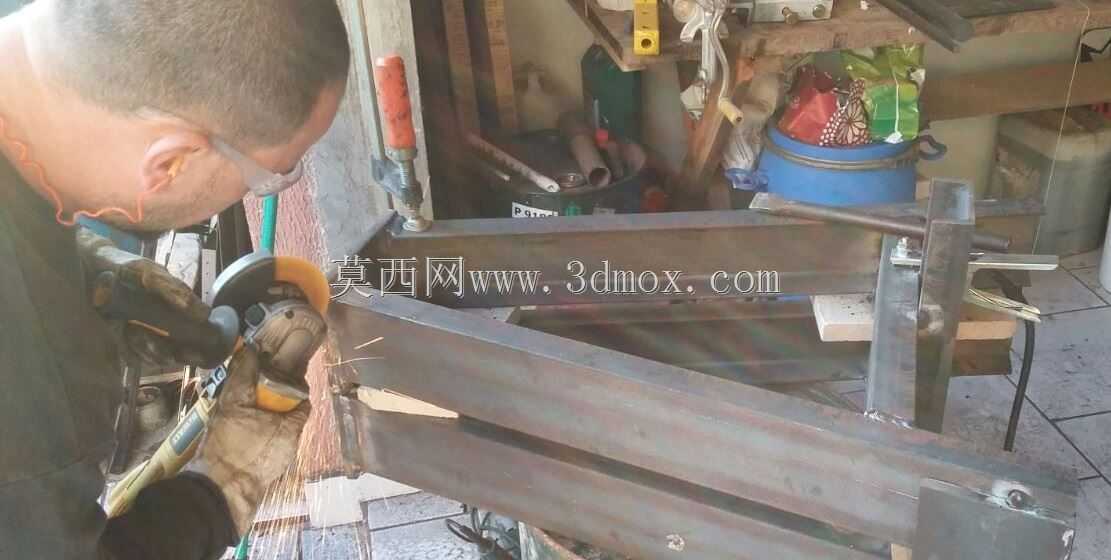

这套装置主要面向机加工车间的工件表面清洁工位，适配热处理、焊接工序后带氧化皮、焊渣残留的中小型零件清洁作业，可搭配喷丸、喷砂或钢丝刷轮清洁组件使用，替代传统人工手持工件清洁的作业模式，降低操作人员的劳动强度，同时避免清洁过程中飞溅的磨料、碎屑直接散落到作业区域，改善工位周边的作业环境。装置整体采用分体式支撑结构，两个A字形焊接机架作为主要承力部件，底部通过横向方管横梁连接成整体框架，每个支脚底部配置可调式圆形支撑脚，可根据车间地面的平整度调整各支点高度，保证整套装置放置时的水平度，避免旋转作业过程中出现晃动、偏载的问题。上部的弧形半罩为防护结构，采用薄钢板卷制焊接成型，罩体两端通过带座轴承安装在两侧机架的支撑轴上，可绕轴线做定轴旋转，罩体内侧可根据清洁需求安装耐磨衬板或者清洁介质导流结构，作业时将待清洁的圆形离心篮或者工件工装固定在罩体内部的安装位，通过侧部的齿轮传动结构带动罩体缓慢旋转，让工件在罩内持续翻转，配合外部或者内置的清洁执行端，实现工件各个表面的均匀清洁，不会出现清洁死角。设计过程中优先考虑了作业时的维护便捷性，两侧的带座轴承采用标准外球面轴承座，直接通过螺栓固定在机架顶部的安装板上，后期轴承磨损时可直接快速拆卸更换，无需对机架主体进行二次加工；侧部的传动齿轮采用开式安装结构，方便日常加注润滑脂，同时齿轮外侧预留了安装安全防护罩的螺孔位置，可根据车间安全规范加装防护结构，避免作业时衣物、工具卷入传动部位。装置的安装边界充分考虑了中小型机加工车间的工位布局需求，整体占地宽度不超过1.2米，长度适配常规1米直径以内的圆形清洁篮，机架整体高度控制在0.8米左右，操作人员站在装置侧部即可完成工件上下料操作，不需要额外搭建登高作业平台；底部横梁上预留了动力组件的安装位，可根据实际转速需求匹配不同功率的减速电机，电机安装板采用长圆孔设计，可调整电机安装位置来张紧传动链条或者皮带，不需要额外加装张紧轮结构，简化了整体传动结构。弧形罩的旋转轴线距离地面高度经过反复校核，保证工件旋转过程中最低点距离地面留有足够的排屑空间，清洁过程中掉落的磨料、氧化皮碎屑可直接从罩体下部的开口落到地面的收集槽内，不会在罩体内堆积，减少每次作业后的清理工作量；罩体端部的密封结构采用可拆卸式橡胶挡板，可根据不同尺寸的清洁篮调整挡板的开口大小，在保证工件正常旋转的前提下尽可能减少磨料从端部缝隙飞溅的情况。整套装置的结构全部采用常用的型钢、标准件加工制作，没有特殊定制的异形零部件，车间的维修班组可直接根据实际使用需求对局部尺寸进行调整适配，不需要复杂的加工工艺即可完成制作组装。
