机加工检测用万向调节磁性表座结构

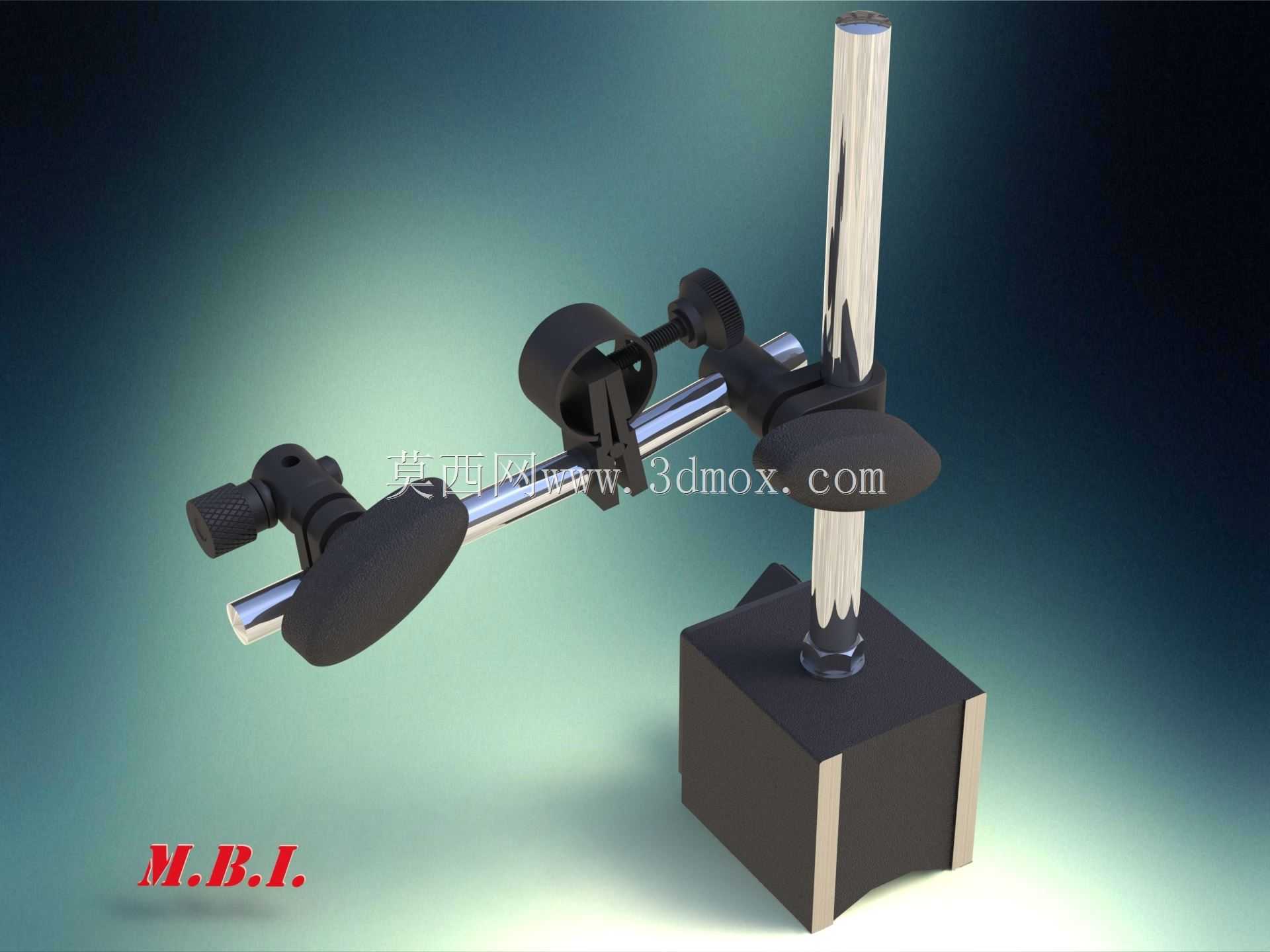

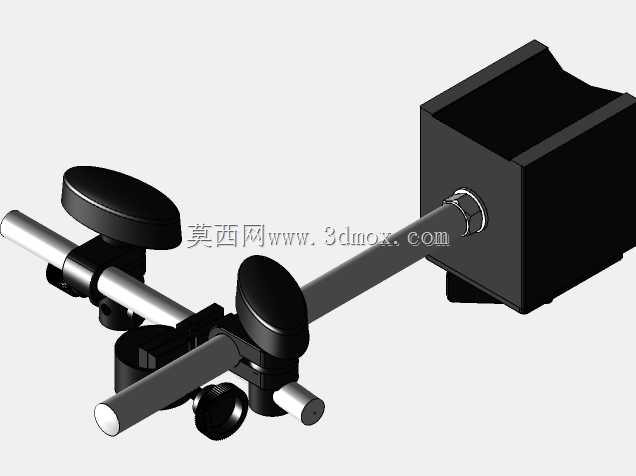

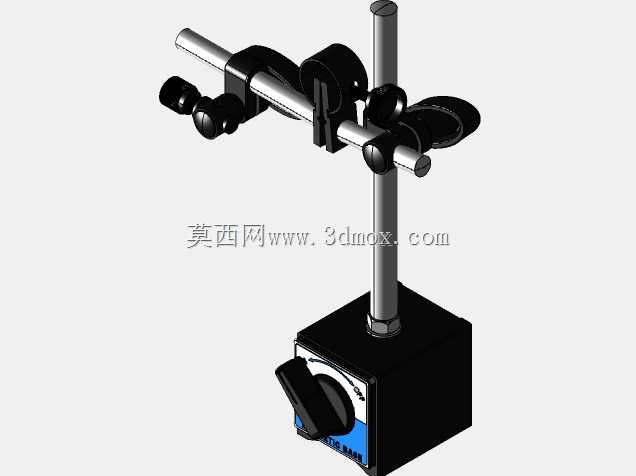

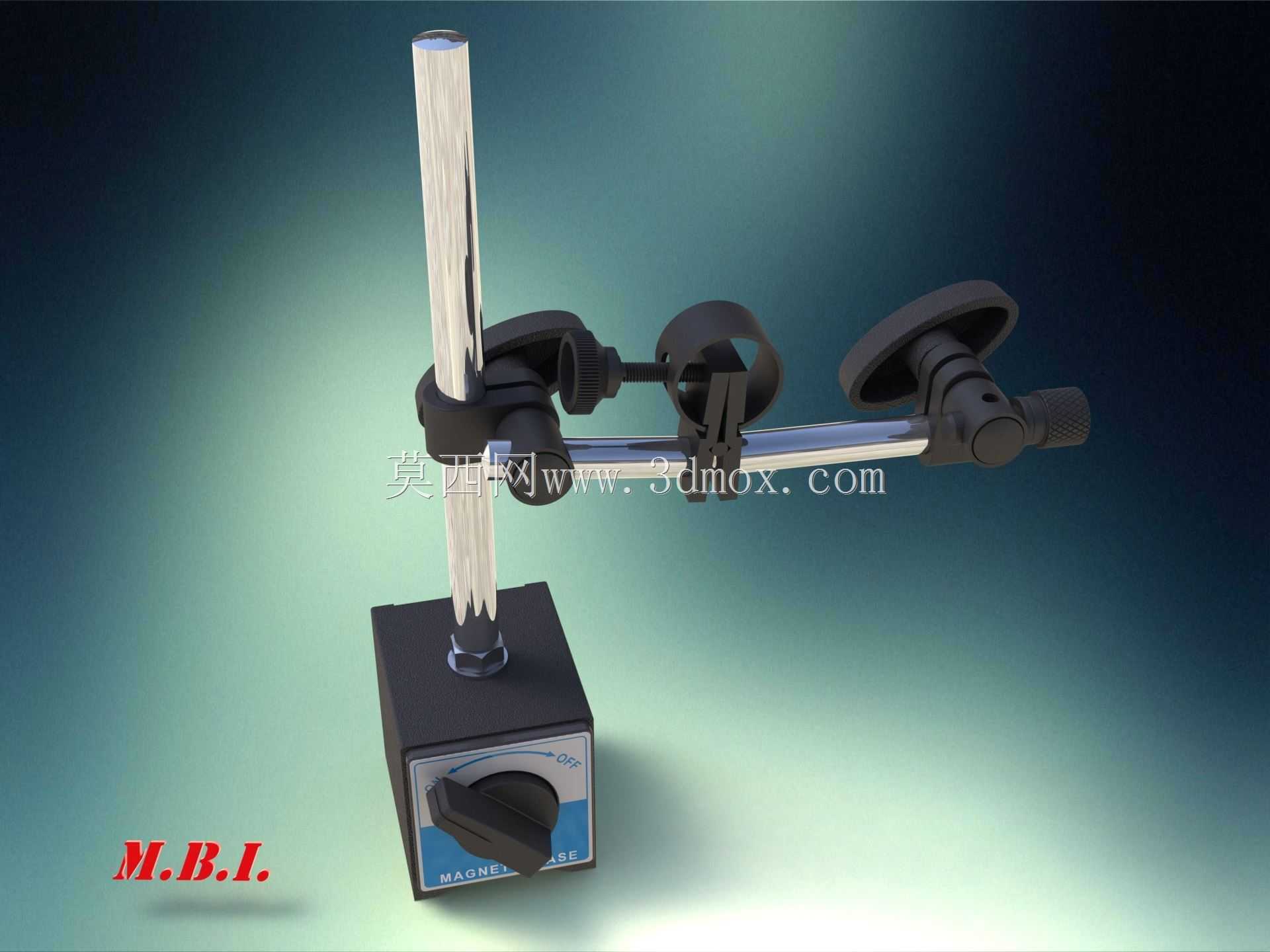

在机加工现场的尺寸检测环节，这类带磁力底座的可调支架是百分表、杠杆表安装固定的核心载体，日常工件形位公差打表、设备主轴同轴度校正、工装夹具装夹找正都离不开这类结构。从结构设计逻辑来看，底座部分采用带旋转开关的永磁磁路结构，扳动开关即可实现磁力的导通与切断，导通状态下可牢固吸附在机床导轨、工件铁磁表面、铸铁平台上，无需额外打孔或装夹固定，切断磁力后可随意挪动位置，适配现场多变的检测点位需求。立柱部分采用镀铬光杆结构，表面粗糙度控制在Ra0.8以内，既保证了滑动调节的顺畅度，也具备足够的刚性，避免打表过程中出现支架颤振导致的读数偏差。横臂部分采用多关节锁紧结构，每个关节都带旋钮式锁紧装置，松开旋钮时横臂可实现水平旋转、俯仰角度调整、轴向伸缩，能将表头精准送到需要检测的点位，锁紧后关节无旷量，保证检测过程中表头位置不发生偏移。从安装边界来看，底座为方形结构，边长约60mm，吸附时需要保证安装面平整无凸起焊渣、铁屑，避免因接触面间隙导致磁力不足出现滑落；立柱总高度约220mm，横臂最大伸展长度约180mm，常规中小型零件检测、普通车床铣床的找正作业都能覆盖，若需要更大的调节范围可更换加长横臂配件。设计时特意将各锁紧旋钮的操作位置设置在操作人员易触碰的侧方，调整时无需大幅度探身，单手握持表头调整位置，另一只手即可完成各关节的锁紧操作，适配现场单人作业的操作习惯。关节处的连接轴采用间隙配合加耐磨衬套结构，长期反复调节也不会出现磨损松旷，保证支架的重复定位精度，底座底部还做了倒角处理，挪动时不会刮伤机床工作台面或工件的已加工表面。
