导柱式冲压工装结构三维设计

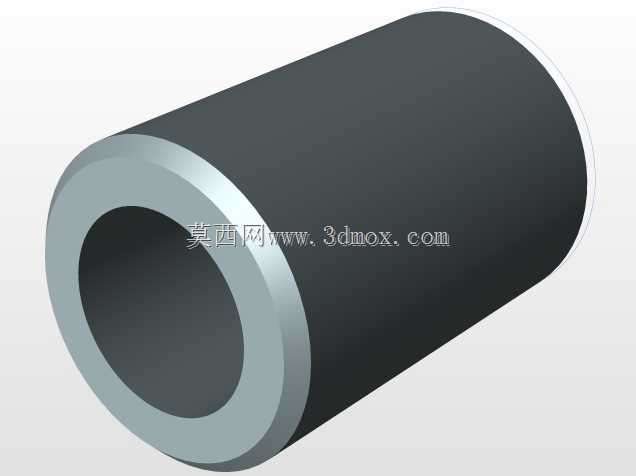

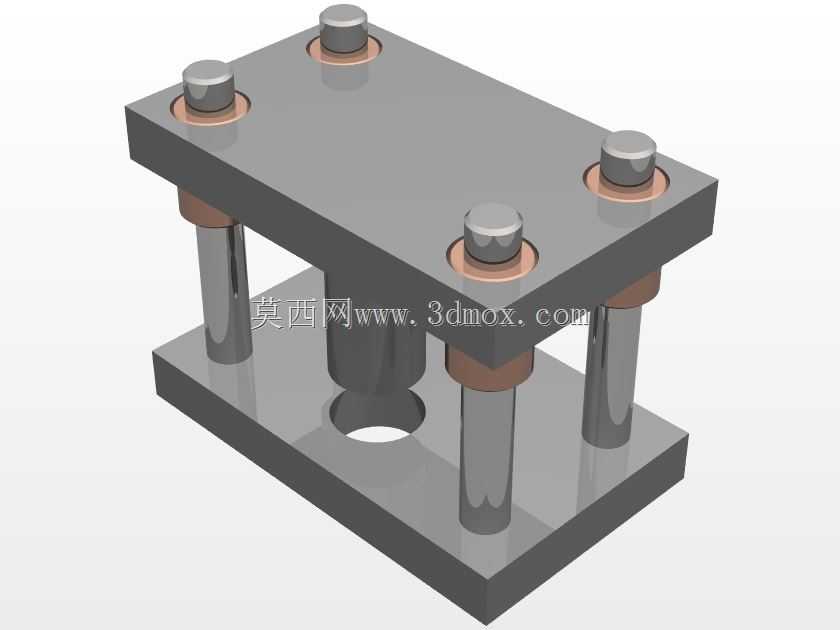

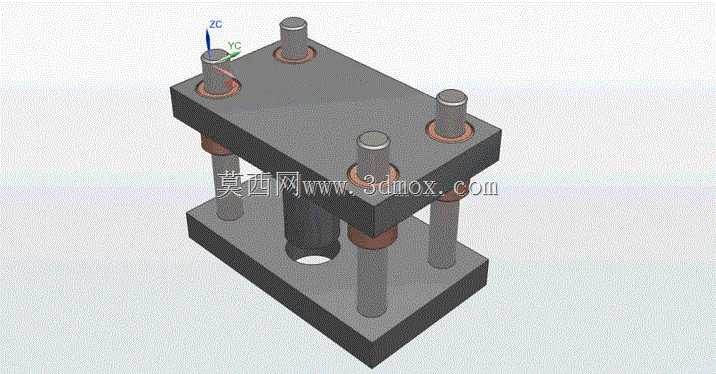

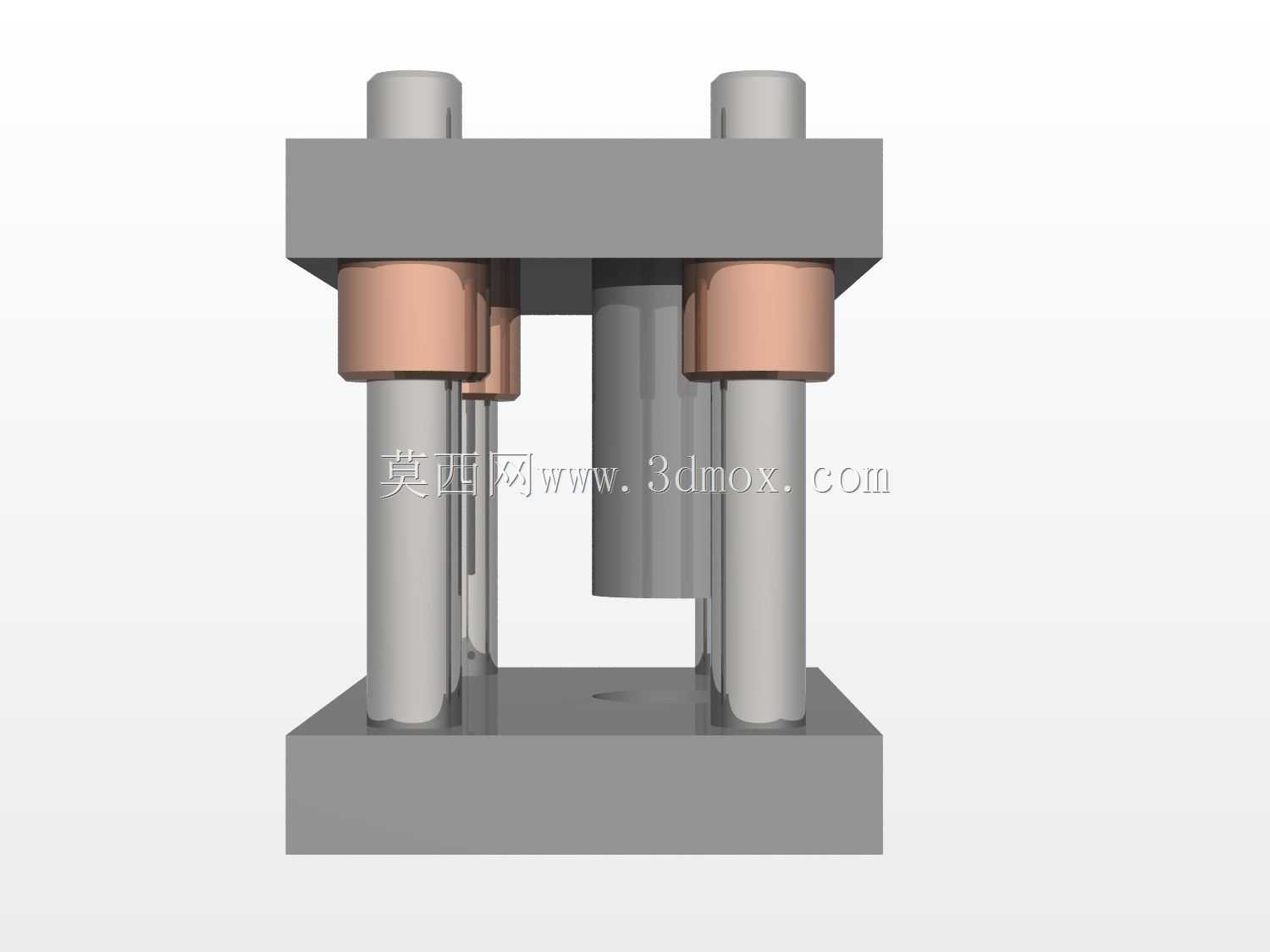

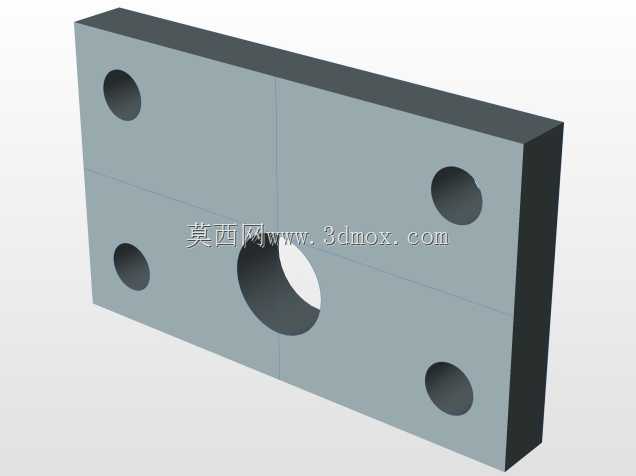

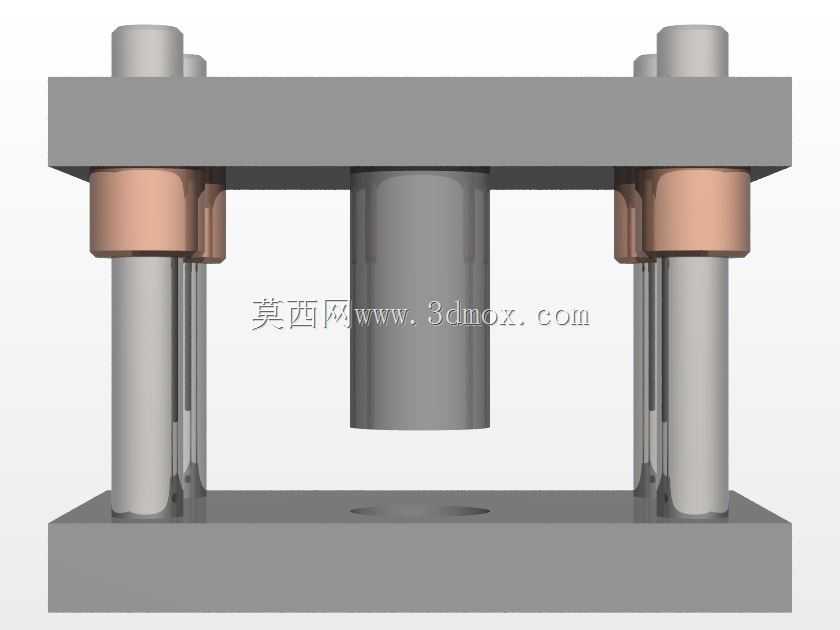

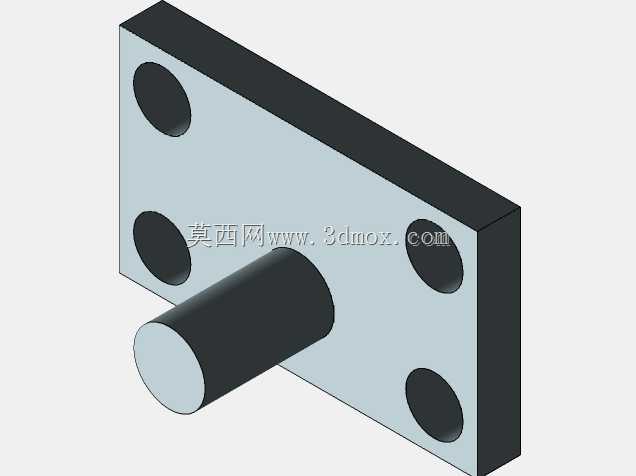

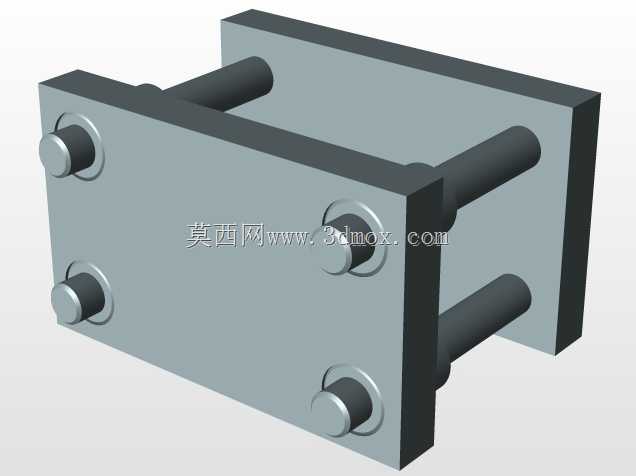

这套冲压工装结构主要面向小型五金件的冲裁、浅成型工序场景，常见于电子接插件、小型家电五金配件的批量冲压加工环节，适配常规开式压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面完成装配。整套结构采用经典的后侧导柱模架布局，上下两块模座为铸铁材质的矩形平板结构，四根导柱分别布置在模座的四个角位，导柱与导套之间采用间隙配合，合模过程中可精准限制上下模的相对位移，避免合模错位导致的工件报废、模具刃口崩损问题。上下模座之间设置有等高套筒配合的卸料弹性元件，开模状态下可将箍在凸模上的板料及时脱出，避免带料问题影响连续送料节奏。中间的成型工位预留了凸模、凹模的安装位，设计时可根据具体冲压件的轮廓尺寸更换对应的工作零件，无需重新加工整套模架，大幅缩短新冲压件的工装准备周期。从安装边界来看，下模座的底面为全平面加工，可直接通过T型螺栓、压板固定在压机工作台面上，上模座的柄部尺寸适配常规压机的滑块模柄孔，安装时无需额外加工转接法兰。导柱的伸出长度经过匹配设计，开模到最大行程时导柱仍有足够长度留在导套内部，不会出现导柱脱套导致的合模导向失效；合模到最低工作位置时，导柱顶端不会突出上模座顶面，避免与压机滑块发生干涉。日常使用中，这套结构的导向副需要定期加注润滑脂，减少导柱导套的磨损量，维持长期的合模精度。针对薄料冲压场景，导柱导套的配合间隙可控制在更小的公差区间，保证冲裁断面的平整度，减少毛刺产生。整套结构的受力路径经过优化，冲压过程中的冲裁力直接通过上下模座传递到压机的受力面，模座的厚度经过刚度校核，满吨位冲压时不会出现明显的挠曲变形，可保证长期冲压作业的精度稳定性。
