STM8S103F3P6最小系统开发板结构设计

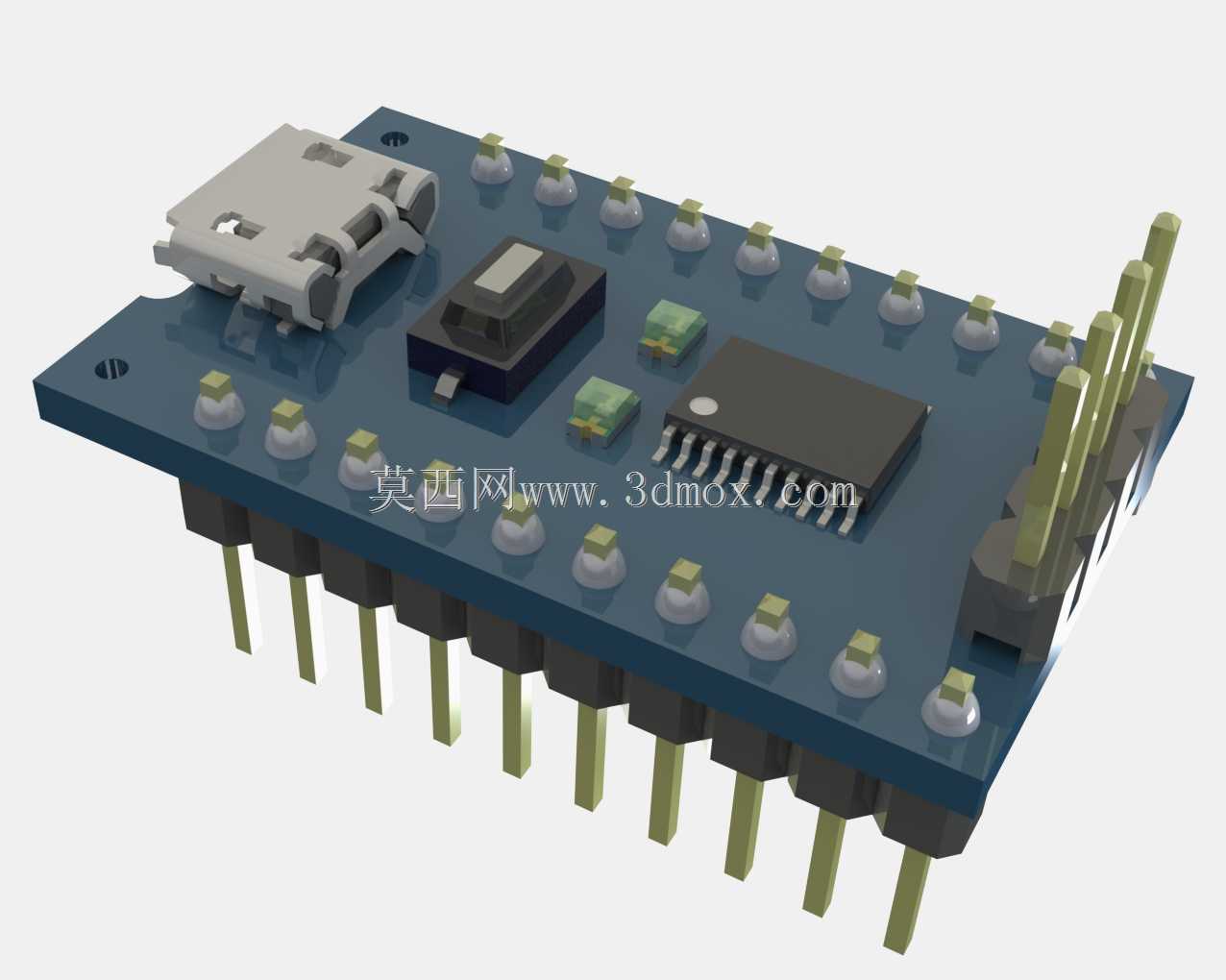

这款STM8S103F3P6核心开发板的三维结构，完全还原了市面常见廉价最小系统板的实体布局，可直接用于嵌入式项目前期的结构适配、安装空间校核工作。从实际工程应用场景来看，这类核心板常被嵌入到小型智能控制终端、简易工业传感节点、消费类电子小装置、教学实验平台中，作为主控单元承载程序运行与外设交互的核心功能，相比直接搭建主控芯片外围电路，使用成品核心板能大幅缩短硬件开发周期，降低制版与贴片的试错成本。

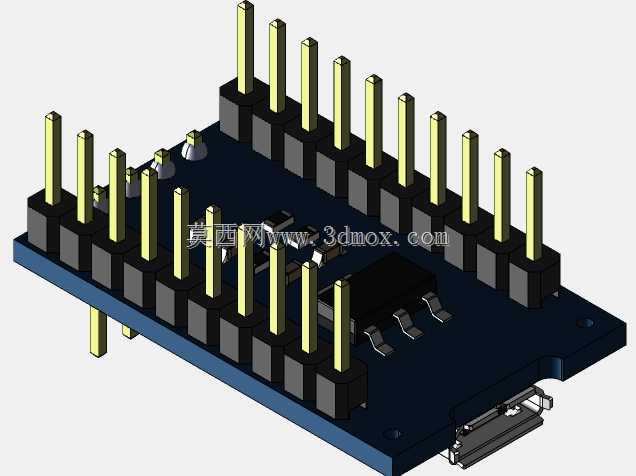

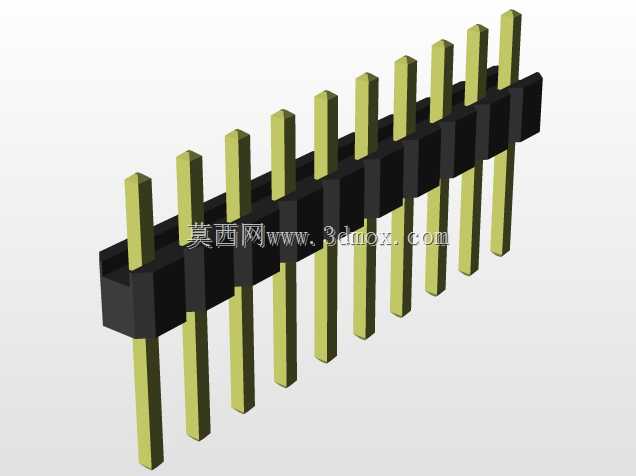

从功能特性来看，板载资源完全围绕STM8S103F3P6芯片的最小运行需求配置：顶部预留的MicroUSB接口可直接接入5V电源，同时兼顾程序下载供电与日常运行供电需求；板载复位按键可快速触发芯片重启，配合排针引出的全部IO口，能直接对接外接传感器、执行器、通讯模块等外设，无需额外飞线即可完成功能扩展；两侧排布的直插排针采用标准2.54mm间距设计，可直接插接在面包板上完成原型验证，也可通过排座焊接在自定义载板上，适配不同的安装场景。

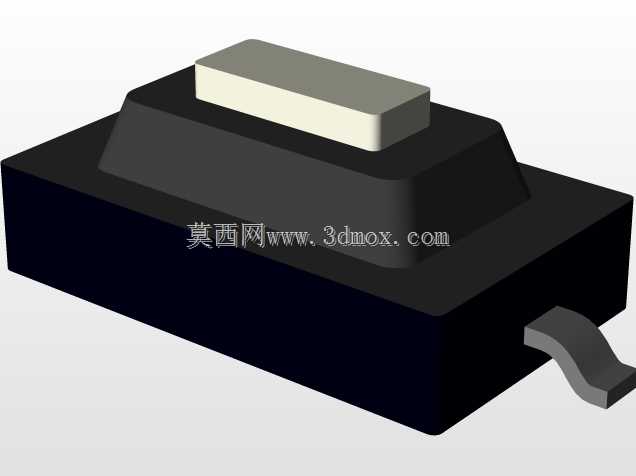

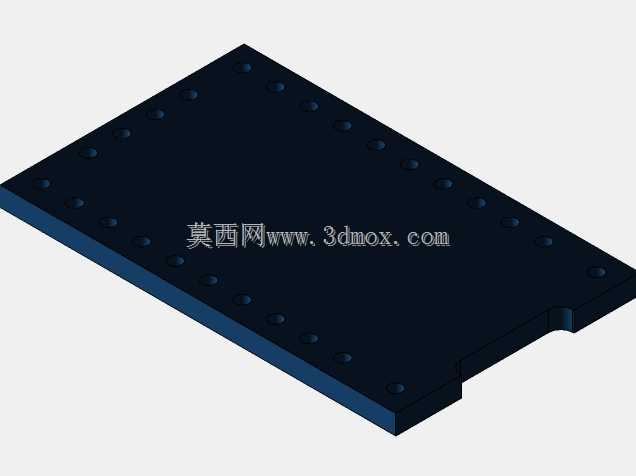

设计思路上完全遵循实用优先的原则，整体PCB采用矩形布局，所有元器件排布避开排针安装区域，避免焊接排针后与周边电容、电阻、芯片产生结构干涉；核心主控芯片布置在板卡中部区域，周边的去耦电容、复位电路元件紧贴芯片引脚布置，既符合电气布线的短路径要求，也让整体结构排布紧凑，最大化压缩板卡整体尺寸。外形尺寸上，板卡长宽控制在常见最小系统板的常规范围内，排针伸出PCB板的长度符合通用直插排针的标准尺寸，安装时仅需预留对应矩形区域的空间，排针下方预留足够的插装高度即可，无需额外设计复杂的固定结构，若需要加固安装，可在板卡预留的安装孔位处使用铜柱配合螺丝完成固定，适配各类外壳、载板的安装边界要求。板上的USB接口、复位按键的凸起高度都按照实物等比例还原，在做外壳结构设计时，可直接参考模型预留对应的开口位置与避让空间，避免出现外壳装配后按键无法按压、USB接口无法插接线材的问题。
