CK605封装压控振荡器表面贴装结构

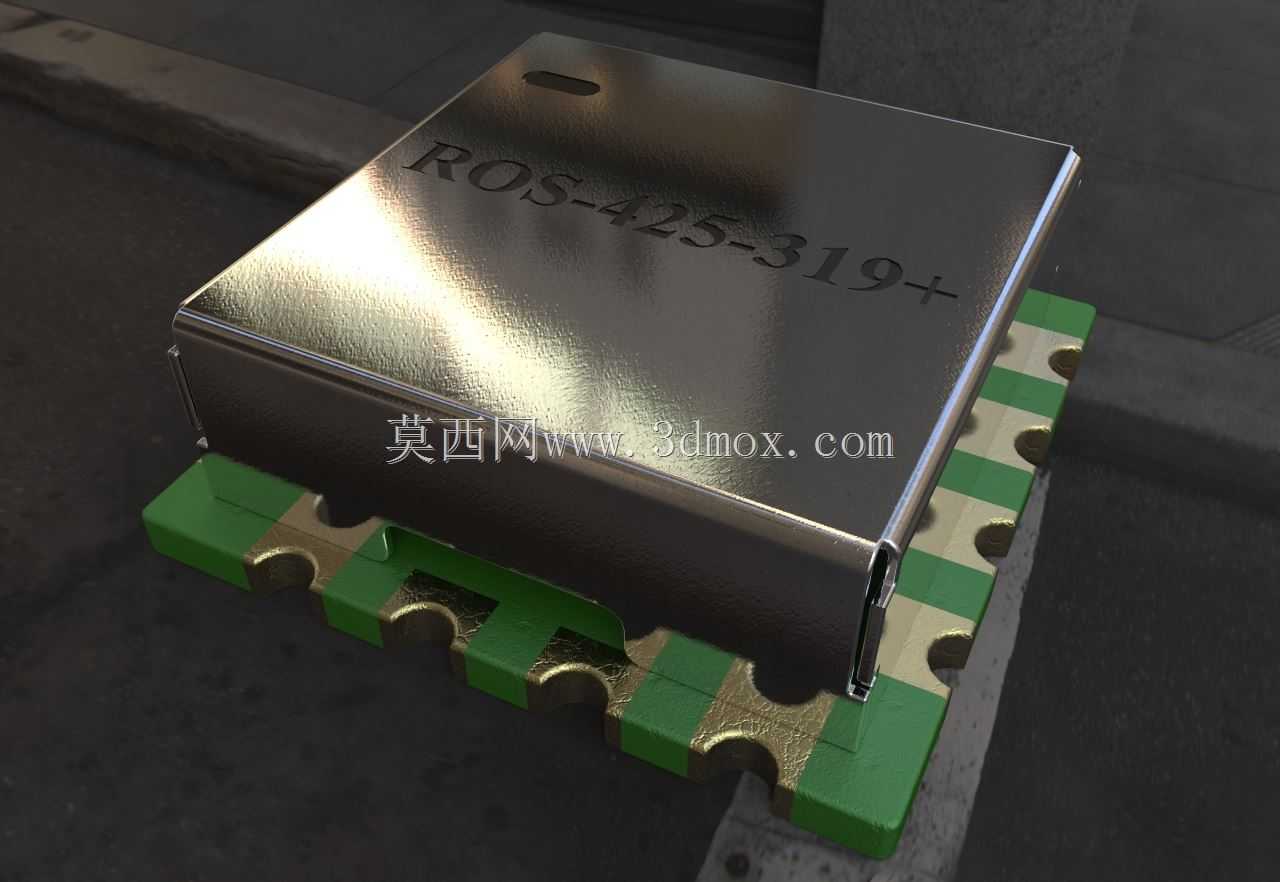

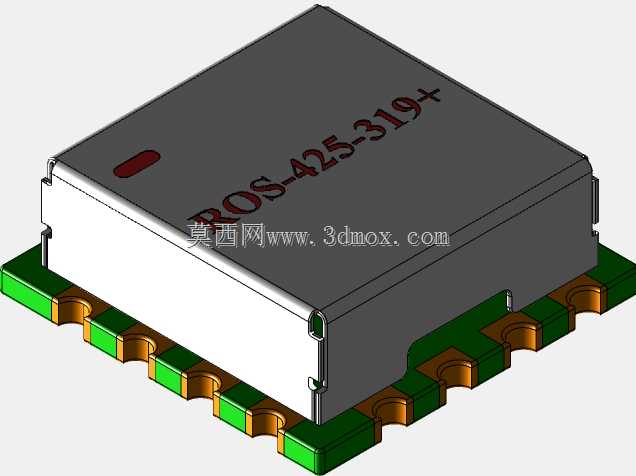

这款压控振荡器采用CK605表贴封装设计，核心适配高密度射频电路的板级集成需求，常见于小型化通信终端、射频信号源、车载通信模组这类对安装空间有严苛限制的场景中，作为本地振荡信号发生单元承担频率调谐、信号载波生成的核心功能，输出信号稳定性直接决定后端射频链路的信号接收与发射质量。从结构设计逻辑来看，器件采用金属屏蔽壳与陶瓷基座结合的组装方案，顶部金属屏蔽罩采用冲压弯折成型工艺，侧壁预留卡扣结构与基座边缘的卡槽实现压合固定，无需额外粘接剂即可实现可靠的电磁屏蔽效能，避免外界电磁干扰对内部振荡电路的频率稳定性造成影响，同时金属外壳也能提升器件的散热能力，将核心振荡芯片工作产生的热量快速传导至PCB焊盘区域。器件底部采用半城堡式焊盘设计，沿封装两侧对称排布，焊盘表面做镀金处理，既满足回流焊工艺的可焊性要求，也能在焊接后形成足够的机械连接强度，抵抗常规工况下的振动与热应力冲击，避免虚焊、脱焊问题。设计过程中需要严格管控封装的外形尺寸公差，尤其是总高度、焊盘间距、焊盘伸出长度这类安装边界参数，确保器件能够适配标准表贴贴片机的吸嘴拾取尺寸，同时在PCB布局时不会和周边阻容件产生装配干涉，金属外壳的边缘倒角处理也避免了贴装过程中吸嘴吸附偏移、或者和邻近元件产生刮擦的问题。内部振荡电路采用裸芯片绑定工艺封装在陶瓷基座腔体内部，打线完成后充入惰性气体再压合屏蔽罩，提升器件长期工作的可靠性，降低温湿度变化对内部电路参数的漂移影响。在实际选型应用中，这类表贴压控振荡器不需要额外的安装固定结构，直接通过回流焊完成板级装配，相比传统插件封装的振荡器件，能够大幅缩减PCB占用面积，适配多层高密度电路板的布局要求，在便携式通信设备、小型化测试仪器、工业无线传输模块中都有广泛的应用空间，结构设计上充分平衡了电磁屏蔽、散热、装配可靠性、尺寸微型化多方面的工程需求，每一处结构细节都对应量产装配、长期工况运行的实际要求。
